Technologie

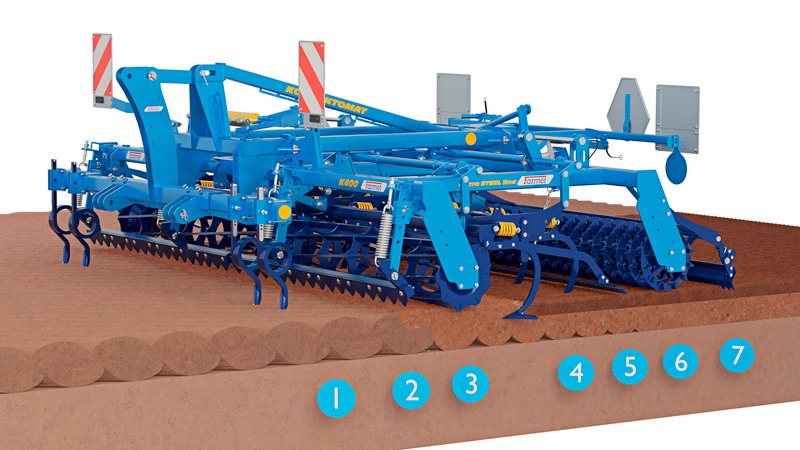

1 Bearbeitungszone der Radspuren des Traktors: Die perfekte Lockerung der Spuren eliminiert ein ungleichmäßiges Aufgehen der Pflanzen nach der Saat.
2 Zone der grundlegenden Einebnung der Bodenoberfläche. Die präzise geebnete Bodenoberfläche ermöglicht die nachfolgende gleichmäßige Verdichtung und Lockerung des Saatbetts.
3 Zone der Vorverdichtung des Bodens durch die vordere Walze. Die vordere Walze zerkleinert die Brocken auf der Oberfläche, gleichzeitig verdichtet sie jedoch den Boden in der Tiefe und erneuert die Bodenkapillarität.
4 Zone der Erstellung des Saatbetts. Der Boden wird durch die Scharlockerungssektion in der eingestellten Tiefe gelockert. Die Tiefe sollte mit der zukünftigen Aussaattiefe identisch sein. Bei der Verwendung von Pfeilscharen kommt es zu einer ganzflächigen Unterschneidung und der Vernichtung von Unkräutern.
5 Zone der Einebnung von Brocken hinter der Scharlockerungssektion.
6 Zone der Nachverdichtung durch die hintere Walze. Die Walze zerkleinert fein Brocken und sichert die finale Verfestigung des Saatbetts so ab, dass die Bodenkapillarität vollständig erneuert wird. Das intensive Aufsteigen der Bodenfeuchtigkeit an die Oberfläche sichert ein gleichmäßiges Aufgehen der Pflanzen auch in einem trockeneren Zeitraum ab.
7 Zone der finalen Einebnung der Bodenoberfläche. Die hintere Schleppe sichert eine perfekte Ebene und eine minimale Brockenbildung für die nachfolgende Aussaat ab.

Die Saatbettkombinationen Kompaktor haben sich bei der Saatbettvorbereitung nach Pflug bewährt. Während nur einer Überfahrt wird der Boden ausgezeichnet für den Aussaat vorbereitet.

Hervorragende Einebnung der Bodenoberfläche, feine Krümelung der Kluten

Die Maschine kann zuverlässig die Feldoberfläche ausgezeichnet einebnen, die Schollen fein zerkleinern und ein gut verfestigtes Saatbeet vorbereiten. Der perfekten Einebnung tragen ebenso die Schleppleisten bei, die auch sehr große Unebenheiten planieren und verteilen können.

Die Saatbettkombinationen Kompaktor haben sich bei der Saatbettvorbereitung nach Pflug bewährt. Während nur einer Überfahrt wird der Boden ausgezeichnet für den Aussaat vorbereitet.

Hervorragende Einebnung der Bodenoberfläche, feine Krümelung der Kluten

Die Maschine kann zuverlässig die Feldoberfläche ausgezeichnet einebnen, die Schollen fein zerkleinern und ein gut verfestigtes Saatbeet vorbereiten. Der perfekten Einebnung tragen ebenso die Schleppleisten bei, die auch sehr große Unebenheiten planieren und verteilen können.

Dank der hohen Arbeitsgeschwindigkeit erreicht man auch mit kleineren Arbeitsbreiten der Maschine Kompaktomat hohe Arbeitsleistungen. Wichtig dabei ist, dass dank der überlegten Konstruktion und dem vorteilhaften Gewicht genügt nur eine Überfahrt nach Pflug und Kompaktomat lässt ein nicht nur auf der Oberfläche aber auch im ganzen Profil perfekt bearbeitetes Feld hinter sich.

Kompaktomat führt während der Überfahrt einige Arbeitsschritte durch, während der die Oberfläche planiert und der Boden tief verdichtet wird. Im aufgelockerten Boden stellt sich die Kapillarität wider und das Saatbett wartet in der geforderten Tiefe auf die Samen. Die Schollen sind fein zerkleinert.

Eine einzige Überfahrt kann den Boden ausgezeichnet für Aussaat vorbereiten

Eine einzige Überfahrt kann den Boden ausgezeichnet für Aussaat vorbereiten

Dank der hohen Arbeitsgeschwindigkeit erreicht man auch mit kleineren Arbeitsbreiten der Maschine Kompaktomat hohe Arbeitsleistungen. Wichtig dabei ist, dass dank der überlegten Konstruktion und dem vorteilhaften Gewicht genügt nur eine Überfahrt nach Pflug und Kompaktomat lässt ein nicht nur auf der Oberfläche aber auch im ganzen Profil perfekt bearbeitetes Feld hinter sich.

Kompaktomat führt während der Überfahrt einige Arbeitsschritte durch, während der die Oberfläche planiert und der Boden tief verdichtet wird. Im aufgelockerten Boden stellt sich die Kapillarität wider und das Saatbett wartet in der geforderten Tiefe auf die Samen. Die Schollen sind fein zerkleinert.

Geringe Wartungsanforderungen

Die Bedienelemente der Saatbettkombination berücksichtigen maximale Sicherheit des Bedienpersonals. Einfache jedoch hochwertige Konstruktion hat nur minimale Anforderungen an die Instandhaltung.

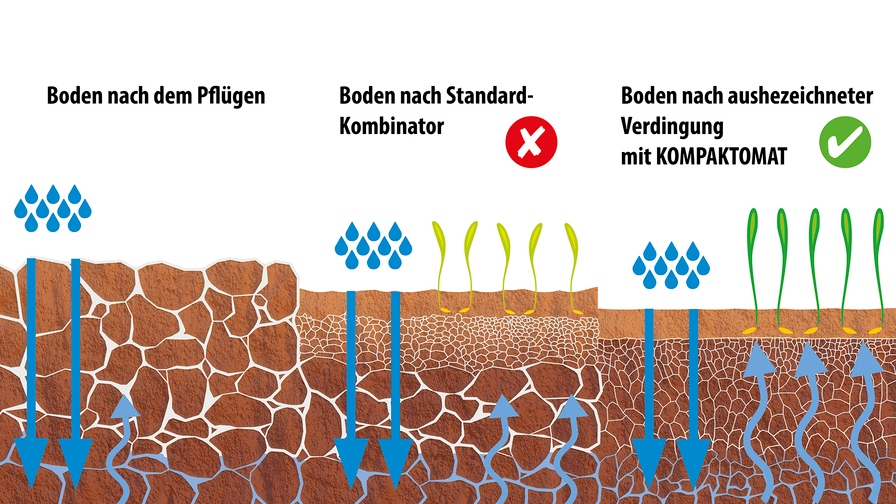

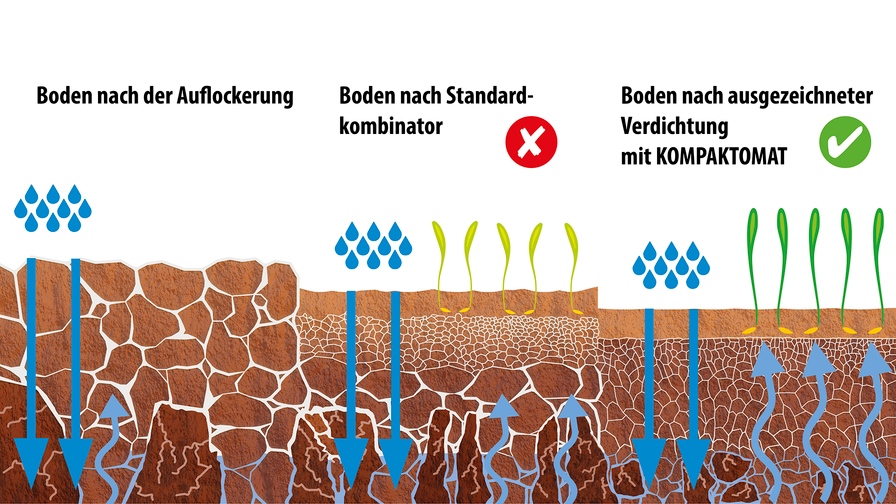

SCHLECHT
Die Folge der ungleichmäßigen Bodenbearbeitung ist schlechter und unregelmäßiger Aufgang der Samen.
RICHTIG
Die Gleichmäßige Bodenbearbeitung mit der Saatbettkombination Kompaktomat unterstützt den gleichmäßigen Aufgang der Samen.

Ausgezeichnete Verdichtung → Sicherstellung des Einsickerns sowie des Aufsteigens des Wassers

  • 7 Arbeitsschritte währen einer Überfahrt.
  • Hohe Arbeitsgeschwindigkeit bis 14 km/h.
  • Hervorragende Rückverfestigung und Erfrischung der Bodenkapillarität gewährleisten gleichmäßigen Aufgang der Samen.
  • Die genaue Einstellung der Schartiefe sorgt für präzise Saatbettvorbereitung für jede Fruchtart.
  • Die automatische Sicherung der Schare garantiert den problemlosen Betrieb.
  • Ausgezeichneter Einebnungseffekt  - keine Terrainunebenheiten.

Hohe Leistung und Arbeitsqualität

Hohe Leistung und Arbeitsqualität

  • 7 Arbeitsschritte währen einer Überfahrt.
  • Hohe Arbeitsgeschwindigkeit bis 14 km/h.
  • Hervorragende Rückverfestigung und Erfrischung der Bodenkapillarität gewährleisten gleichmäßigen Aufgang der Samen.
  • Die genaue Einstellung der Schartiefe sorgt für präzise Saatbettvorbereitung für jede Fruchtart.
  • Die automatische Sicherung der Schare garantiert den problemlosen Betrieb.
  • Ausgezeichneter Einebnungseffekt  - keine Terrainunebenheiten.

Technik

Saatbettkombination Kompaktomat NS

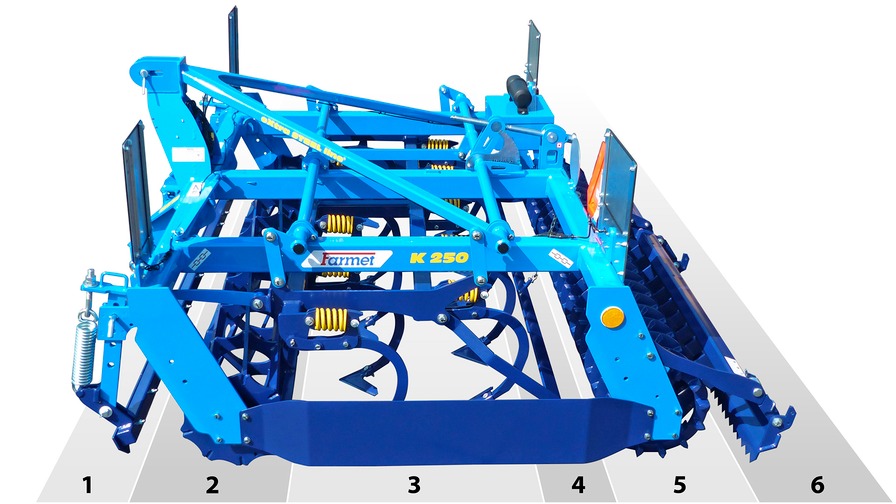

  1. Vordere Schleppe für grobes Planieren der Bodenoberfläche.
  2. Vordere Walze für grobe Zerkleinerung der Schollen.
  3. Die Scharsektion wird den Boden unterschneiden und auflockern.
  4. Die mittlere Schleppleiste wird den aufgelockerten Boden einebnen und unter die hintere Walze drücken.
  5. Die hintere Walze wird den Boden fein bearbeiten.
  6. Und die hintere Schleppleiste bildet die einwandfreie Bodenoberfläche.

Saatbettkombination Kompaktomat K 600 NS

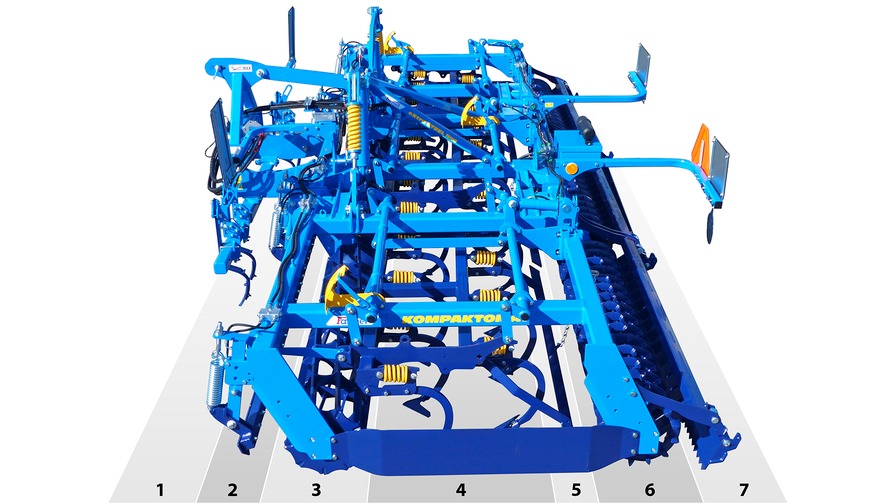

  1. Spurlockerer für die Auflockerung des vom Traktor verfestigten Bodens.
  2. Vordere Schleppe für grobes Planieren der Bodenoberfläche.
  3. Vordere Walze für grobe Zerkleinerung der Schollen.
  4. Die Scharsektion wird den Boden unterschneiden und auflockern.
  5. Die mittlere Schleppleiste wird den aufgelockerten Boden einebnen und unter die hintere Walze drücken.
  6. Die hintere Walze wird den Boden fein bearbeiten.
  7. Und die hintere Schleppleiste bildet die einwandfreie Bodenoberfläche.

Robuste Bauweise

Die veredelten hochfesten Materialien gemeinsam mit der Technologie eXtra STEEL line garantieren lange Lebensdauer unserer Maschinen auch unter den schwersten Bedingungen.

Hochfeste Materialien
Für die hochbelasteten Stellen wurden die vergüteten hochfesten Werkstoffe mit langer Nutzungsdauer verwendet. Stark bemessener Rahmen.
Robuste Schleppe
Robuste vordere Schleppleiste für Nivellierung der oberen Mutterbodenschichten.
Scharsicherung
Automatisch entsicherte Schare.

Einfache Bedienung

Dank der Mindestzahl der Einstellungs- und Schmierstellen, sind sowohl die Bedienung als auch die erforderliche Wartung einfach zu meistern.

  • Mindestanzahl der Einstellungsstellen.
  • Mindestanzahl der Schmierstellen.
Vordere Schleppleiste
Höheneinstellung der vorderen Schleppleiste.
Schleppleiste hinter der Scharen
Höheneinstellung der Schleppleiste hinter den Gamma-Zinken.
Arbeitstiefe
Höheneinstellung der Arbeitstiefe der Schare.

Wählbare Typen der Scharsektionen

Unterschiede zwischen den einzelnen Sektionen sind der Karte Zubehör zu entnehmen.

Sektion AL
Sektion CF
Sektion AP

Parameter

Technische Parameter Einheiten Kompaktomat
K 250 N
Kompaktomat
K 300 N
Kompaktomat
K 400 NS
Kompaktomat
K 500 NS
Kompaktomat
K 600 NS
Arbeitsbreite mm 2 580 3 000 4 000 5 000 6 000
Transportbreite mm 2 580 3 000 3 000 3 000 3 000
Gesamtlänge der Maschine mm 2 640 2 640 2 930 3 200 3 200
Arbeitstiefe mm 0–100 0–100 0–100 0–100 0–100
Scharzahl - Gänsefuß AL
Scharzahl - Meißel CF
Scharzahl - Gänsefuß AP
Stck. 11
26
11
13
30
12
18
39
16
23
49
23
27
59
24
Arbeitsleistung ha/h 2–3 2,2–3,2 3–4 5–6 6–7,2
Zugmittel 1 kW
HP
55
75
70
95
90
125
120
165
130
180
Arbeitsgeschwindigkeit km/h 10–14 10–14 10–14 10–14 10–14
Höchste Neigungsfähigkeit ° 11 11 6 6 6
Zahl der Hydraulikkreise / Druck bar 0 1–3 / 200 1–3 / 200 1–3 / 200
Zahl der Hydrokupplungen / Typ ks 0 0 2–6 / ISO 12,5 2–6 / ISO 12,5 2–6 / ISO 12,5
Anforderungen auf die Aufhängung des Traktors   TBZ Kat. 2 TBZ Kat. 2 TBZ Kat. 3 TBZ Kat. 3 TBZ Kat. 3
Anforderung an die Aufhängung des Traktors
Abstand der unteren Aufhängungsgelenke
(auf den Gelenkachsen gemessen)
mm 870 ± 1,5 870 ± 1,5 1010 ± 1,5 1010 ± 1,5 1010 ± 1,5
Anforderung an die Aufhängung des Traktors
Durchmesser der Öffnung der unteren Aufhängungsgelenke für die Aufhängebolzen der Maschine
mm 29 29 37,5 37,5 37,5
Anforderung an die Aufhängung des Traktors
Durchmesser der Öffnung des unteren Aufhängungsgelenks für den Aufhängebolzen der Maschine
mm 26 26 32,5 32,5 32,5
Gewicht der Maschine 2 kg 1 155 1 510 2 670 3 150  3 500


1 Empfohlenes Zugmittel; die tatsächliche Zugkraft kann in Abhängigkeit von der Bearbeitungstiefe, Bodenbedingungen, Neigung des Grundstücks, Verschleiß der Arbeitssegmenten und ihre Einstellung.
2 Gewicht der Maschinenvariante: vordere Leistenwalze, AP-Sektion, hintere Crosskill-Walze mit Schleppe.
Transport / Bremssystem Halten Sie die nationalen Vorschriften für den Transport de Maschinen nach den öffentlichen Straßen ein. Beachten Sie die gesetzlichen nationalen Regelungen in Bezug auf höchst zulässiges Gesamtgewicht, Achsbelastung und event. unumgängliches Bremssystem. Falls Sie noch weitere Fragen haben, wenden Sie sich an unseren Handelsvertreter.

N - Anbaumaschine
NS - klappbare Anbaumaschine

Modularität

Ausstatung

Zubehör

Walzen

Ring-Walze RR
Durchmesser 400 mm
Gewicht 115 kg/m



Kann sowohl als vordere als auch hintere Walze eingesetzt werden.

Für alle Bodenarten geeignet, gute Tiefenführung, auch für feuchtere Böden geeignet.

Crosskill-Walze CR
Durchmesser 400 mm
Gewicht 133 kg/m



Kann nur als hintere Walze eingesetzt werden.

Ausgezeichnet für leichte, mittlere und schwere Böden, sehr gut Rückverfestigung und Krümelung.

Doppel-Crosskill-Walze DCR
Durchmesser 400 mm
Gewicht 185 kg/m
Reihenabstand der Walzen 274 mm



Kann nur als hintere Walze eingesetzt werden.

Ausgezeichnet für leichte, mittlere und schwere Böden, sehr gut Rückverfestigung und Krümelung. Noch intensivere Krümelung der Schollen als Crosskill-Walze.

Leistenspiralwalze SB
Durchmesser 400 mm
Gewicht 70 kg/m



Kann sowohl als vordere als auch hintere Walze eingesetzt werden.

Zuverlässige Krümelung der Schollen. Für nasse Böden geeignet.

Leistenwalze BR
Durchmesser 400 mm
Gewicht 63 kg/m



Kann sowohl als vordere als auch hintere Walze eingesetzt werden-

Zuverlässige Krümelung der Schollen. Nicht für nasse Böden geeignet.

Von der richtigen Wahl der hinteren Walze hängt in erheblichem Maße die endgültige Bodenbearbeitungsqualität ab. Der Typ ist entsprechend dem Boden und Art der Nutzung der Maschine zu wählen.

Walze Crosskill-Walz
CR
Doppel-Crosskill-Walze
DCR
Leistenwalze
BR
Leistenspiralwalze
SB
Ringwalze
RR
Krümelung  ●●●● ●●●● ●●●○ ●●●○ ●●○○
Verfestigen  ●●●● ●●●● ●●●○ ●●●○ ●●●●
Tiefenführung  ●○○○ ●●○○ ●●●○ ●●●○ ●●●●
Beständigkeit gegen Verstopfung  ●●●○ ●●●● ●●○○ ●●●○ ●●●●
Einsatz auf den Steinböden  ●●○○ ●●○○ ●●●○ ●●●○ ●●●○
Einsatz auf den nassen Böden  ●●○○ ●●●○ ●○○○ ●●●○ ●●●●
Schwere Böden  ●●●○ ●●●● ●●○○ ●●○○ ●●●○
Mittlere Böden  ●●●● ●●●● ●●●○ ●●●○ ●●●○
Leichte Böden  ●●●● ●●●● ●●●● ●●●● ●●●○

Arbeitsmittel

Kompaktomat Gänsefußschar DURA+

Für die AL / AP Sektionen und Spurlockerer.

Meißel CARBIDE

Für Sektionen CF.

Doppelseitiger Meißel

Für Sektionen CF.

Doppelseitiger Meißel

Für Spurlockerer.


Lockerungssektionen

Sektion AP

Universelle Lockerungssektion ist mit 27 cm breiten Gänsefußscharen in zwei Reihen ausgestattet.  Die Schare sind an Scharsäulen montiert, deren Geometrie den Durchsatz der Pflanzenreste verbessert. Daher eignet sich diese Scharsektion für Flächen mit einem höheren Anteil an zerkleinerten Pflanzenrückständen und für schwere Böden. Eine höhenverstellbare Planierschiene ist serienmäßig hinter den Scharen angebracht.

Sektion AL

Die Lockerungssektion ist mit 27 cm breiten Gänsefußscharen in zwei Reihen ausgestattet. Diese Sektion ist für leichtere Bodenverhältnisse ohne Pflanzenreste geeignet.  Eine höhenverstellbare Planierschiene ist serienmäßig hinter den Scharen angebracht.

Sektion CF

Die Lockerungssektion ist mit schmalen, 3,5 cm breiten Meißeln in vier Reihen ausgestattet. Diese Sektion ist für die Bodenbearbeitung im Frühjahr geeignet, wenn es nicht wünschenswert ist, nassen Boden an die Oberfläche zu bringen, oder in schweren Böden.  Eine Planierschiene ist serienmäßig hinter den Scharen angebracht.

Sektion AL AL-L 1 CF CF-L 1 AP AP-L 1 AL4 1
Zahl der Scharreihen (Stck.) /
Reihenabstand (mm)
2 / 400  2 / 510 4 / 240  4 / 265 2 / 490  2 / 600 4 / 270
Schleppe hinter den Scharen ●●●● ●●●● ●●●● ●●●● ●●●● ●●●● ●●●●
Vollflächige Bearbeitung ●●●● ●●●● ●●○○ ●●○○ ●●●● ●●●● ●●●●
Eignung für leichte Böden ●●●● ●●●● ●●●● ●●●● ●●●● ●●●● ●●●●
Eignung für mittlere Böden ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●●
Eignung für schwere Böden ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●●
Einsatz auf den Steinböden ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●○
Eignung für nasse Böden ●●○○ ●●○○ ●●●● ●●●● ●●○○ ●●○○ ●●●○
Beständigkeit gegen Verstopfung ●●○○ ●●○○ ●●●○ ●●●○ ●●●○ ●●●○ ●●●○

1 Die Sektion ist für die Kompaktomat LONG bestimmt. Dank der erweiterten Teilung zeichnet sie sich durch eine höhere Durchlassfähigkeit aus.


Spurlockerer

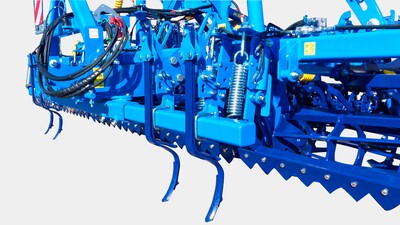

Spurlockerer CC

Kompaktomat K 500 NS + K 600 NS

Die getragene Bauweise ermöglicht nicht den Spurlockerer direkt auf die Maschine anzubringen. Deshalb kann zwischen den Traktor und die Anbaumaschine einen zusätzlichen Rahmen mit den Spurlockerern eingebaut werden. Die Spurlockerer werden auf die 3-Punkt-Aufhängung befestigt.

Spurlockerer mit doppelseitigem Meißel CC

Kompaktomat K 300 N + K 400 NS

Automatisch auslösender Taktorspurlockerer mit doppelseitigem Meißel. Geeignet für schwerere Böden, bei denen die Gefahr besteht, dass nasse Klumpen an die Oberfläche „gezogen“ werden.


Schleppen

Feste Schleppe

Automatisch auslösende Schleppe mit Zahnprofil. Massive Bauweise zum präzisen Einebnen von tiefen Furchen.
FL = feste Schleppe mechanisch, FH = feste Schleppe hydraulisch.

Flexi-board

Automatisch entsicherte Schleppe aus selbstständigen Federsegmenten. Bessere Krümelung der Erdschollen.
L = Flexi-board, FB = hydraulische Flexi-board.

Die einzelnen Segmente der Schleppe arbeiten als eine Arbeitseinheit und haben eine bessere Stabilität.


Finish-Sektion

Planierbalken

Passive Einebnung des Bodens hinter der hinteren Walze. Über die Drehanschläge kann die Aggressivität der Planierschiene unterschiedlich eingestellt werden. Es kann hinter allen Arten von Hinterwalzen angewendet werden.

Stab-Finish-Walze RF

Aktive Krümelung von restlichen Schollen nach der Rückverfestigungswalze.

Crosskill-Finish-Walze RFC

Aktive Krümelung von restlichen Schollen nach der Rückverfestigungswalze.
