Saatbettkombination KOMPAKTOMAT PS

Präzises Saatbett mit einer Überfahrt

Saatbettkombination Kompaktomat PS

Technologie

Široké možnosti konfigurovatelnosti

Konfigurationen geeignet für die Arbeit nach dem Pflügen		Konfigurationen geeignet für die Arbeit nach der Lockerung

Bis zu 9 Arbeitsschritte während einer Überfahrt		Höherer Durchsatz von Pflanzenresten
Schleppe hinter den vorderen Walzen Möglichkeit von doppelten vollwertigen Crosskill-Walzen + Finish-Crosskill		vordere Typ Flexi-Board-Schleppe größerer Reihenabstand der Scharsektion doppelreihige Crosskill-Walzen mit erhöhtem Durchsatz
Die gängigsten Konfigurationen:		Die gängigsten Konfigurationen:



Weitere Konfigurationen wählen Sie HIER		Weitere Konfigurationen wählen Sie HIER

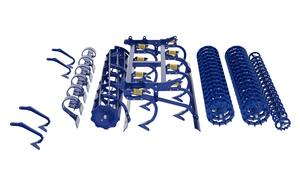

Kompaktomat PS

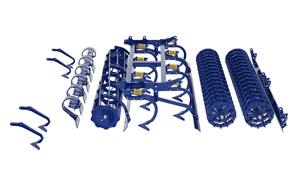

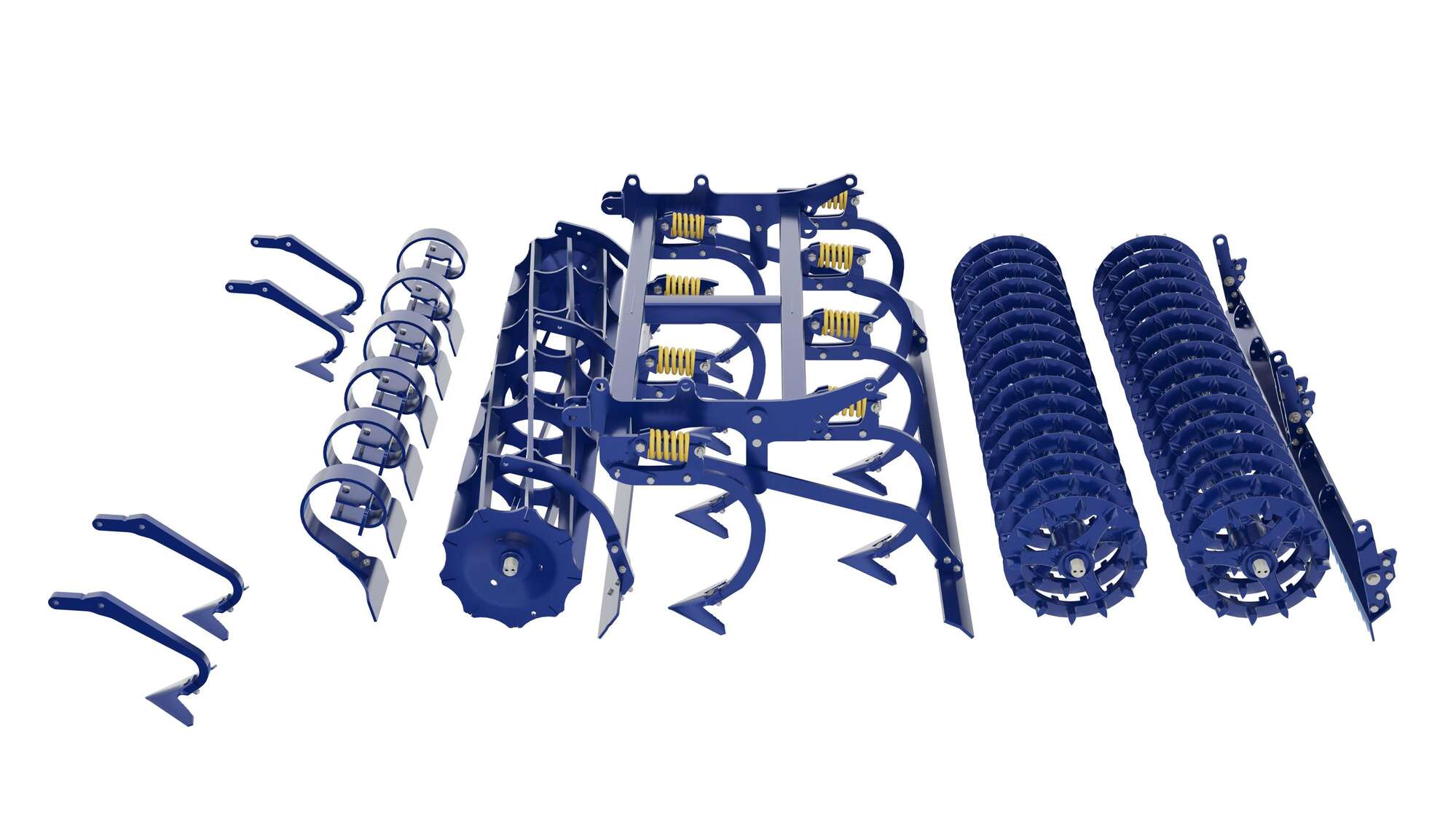

Kompaktomat PS LONG

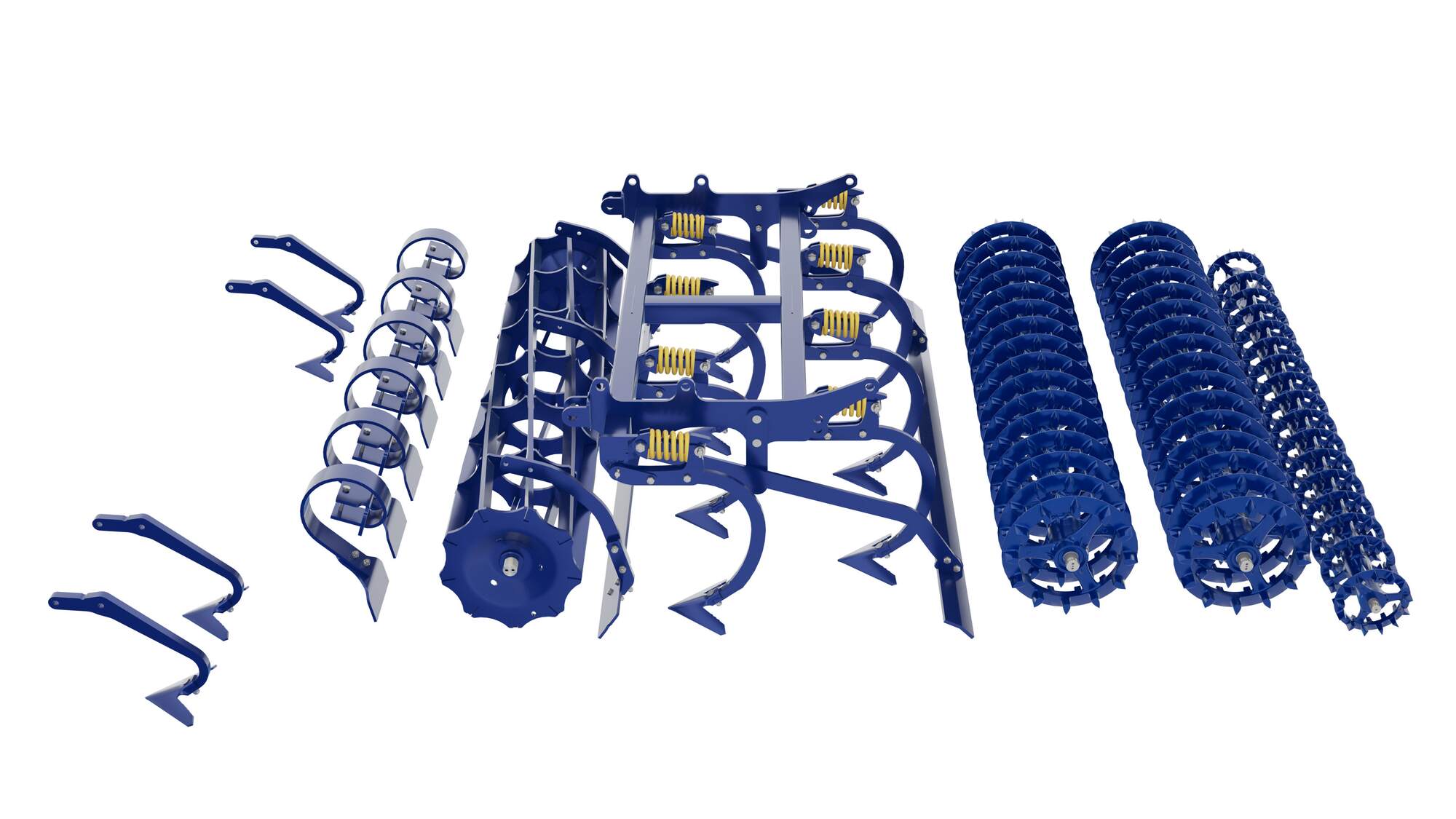

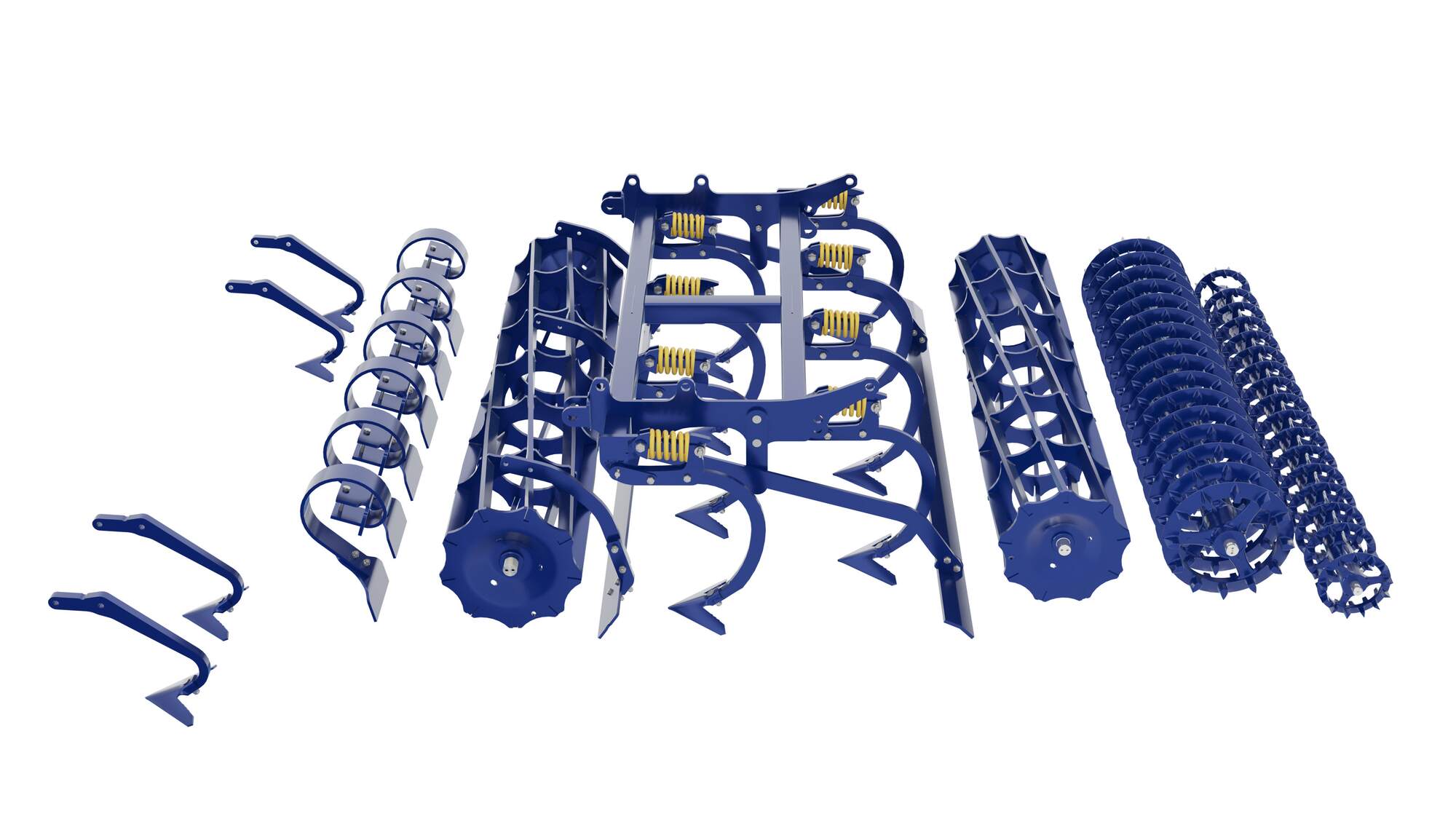

1	Bearbeitungszone der Radspuren des Traktors: Die perfekte Lockerung der Spuren eliminiert ein ungleichmäßiges Aufgehen der Pflanzen nach der Saat.
2	Zone der grundlegenden Einebnung der Bodenoberfläche. Die präzise geebnete Bodenoberfläche ermöglicht die nachfolgende gleichmäßige Verdichtung und Lockerung des Saatbetts.
3	Zone der Vorverdichtung des Bodens durch die vordere Walze. Die vordere Walze zerkleinert die Brocken auf der Oberfläche, gleichzeitig verdichtet sie jedoch den Boden in der Tiefe und erneuert die Bodenkapillarität.
4	Zone der Erstellung des Saatbetts. Der Boden wird durch die Scharlockerungssektion in der eingestellten Tiefe gelockert. Die Tiefe sollte mit der zukünftigen Aussaattiefe identisch sein. Bei der Verwendung von Pfeilscharen kommt es zu einer ganzflächigen Unterschneidung und der Vernichtung von Unkräutern.
5	Zone der Einebnung von Brocken hinter der Scharlockerungssektion.
6	Zone der Nachverdichtung durch die hintere Walze. Die Walze zerkleinert fein Brocken und sichert die finale Verfestigung des Saatbetts so ab, dass die Bodenkapillarität vollständig erneuert wird. Das intensive Aufsteigen der Bodenfeuchtigkeit an die Oberfläche sichert ein gleichmäßiges Aufgehen der Pflanzen auch in einem trockeneren Zeitraum ab.
7	Zone der finalen Einebnung der Bodenoberfläche. Die hintere Schleppe oder die Finish-Walze sichert eine perfekte Ebene und eine minimale Brockenbildung für die nachfolgende Aussaat ab.

Die Saatbettkombinationen Kompaktor haben sich bei der Saatbettvorbereitung nach Pflug bewährt.

Reiche Palette von Arbeitsbreiten

Die aufgesattelten Maschinen werden mit der Arbeitsbreite von 3 m bis 9,7 m geliefert.

Hervorragende Einebnung der Bodenoberfläche, feine Krümelung der Kluten

Während nur einer Überfahrt wird der Boden ausgezeichnet für den Aussaat vorbereitet. Die Maschine kann zuverlässig die Feldoberfläche ausgezeichnet einebnen, die Schollen fein zerkleinern und ein gut verfestigtes Saatbett vorbereiten.

Die Saatbettkombinationen Kompaktor haben sich bei der Saatbettvorbereitung nach Pflug bewährt.

Reiche Palette von Arbeitsbreiten

Die aufgesattelten Maschinen werden mit der Arbeitsbreite von 3 m bis 9,7 m geliefert.

Hervorragende Einebnung der Bodenoberfläche, feine Krümelung der Kluten

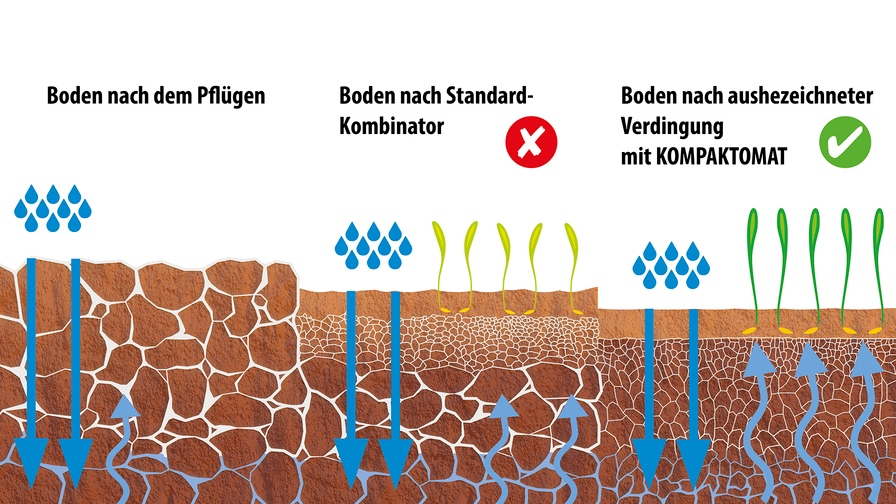

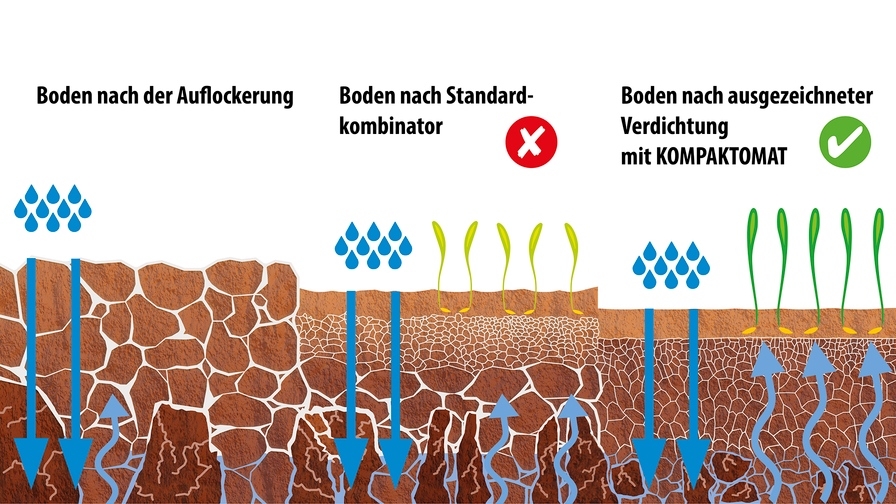

SCHLECHT

Die Folge der ungleichmäßigen Bodenbearbeitung ist schlechter und unregelmäßiger Aufgang der Samen.

RICHTIG

Die Gleichmäßige Bodenbearbeitung mit der Saatbettkombination Kompaktomat unterstützt den gleichmäßigen Aufgang der Samen.

Ausgezeichnete Verdichtung → Sicherstellung des Einsickerns sowie des Aufsteigens des Wassers

Technik

Saatbettkombination Kompaktomat K PS

Spurlockerer für die Auflockerung des vom Traktor verfestigten Bodens.
Vordere Schleppe für grobes Planieren der Bodenoberfläche.
Vordere Walze für grobe Zerkleinerung der Schollen.
Die Scharsektion wird den Boden unterschneiden und auflockern.
Die mittlere Schleppleiste wird den aufgelockerten Boden einebnen und unter die hintere Walze drücken.
Die hintere Walze wird den Boden fein bearbeiten.
Und die hintere Schleppleiste bildet die einwandfreie Bodenoberfläche.

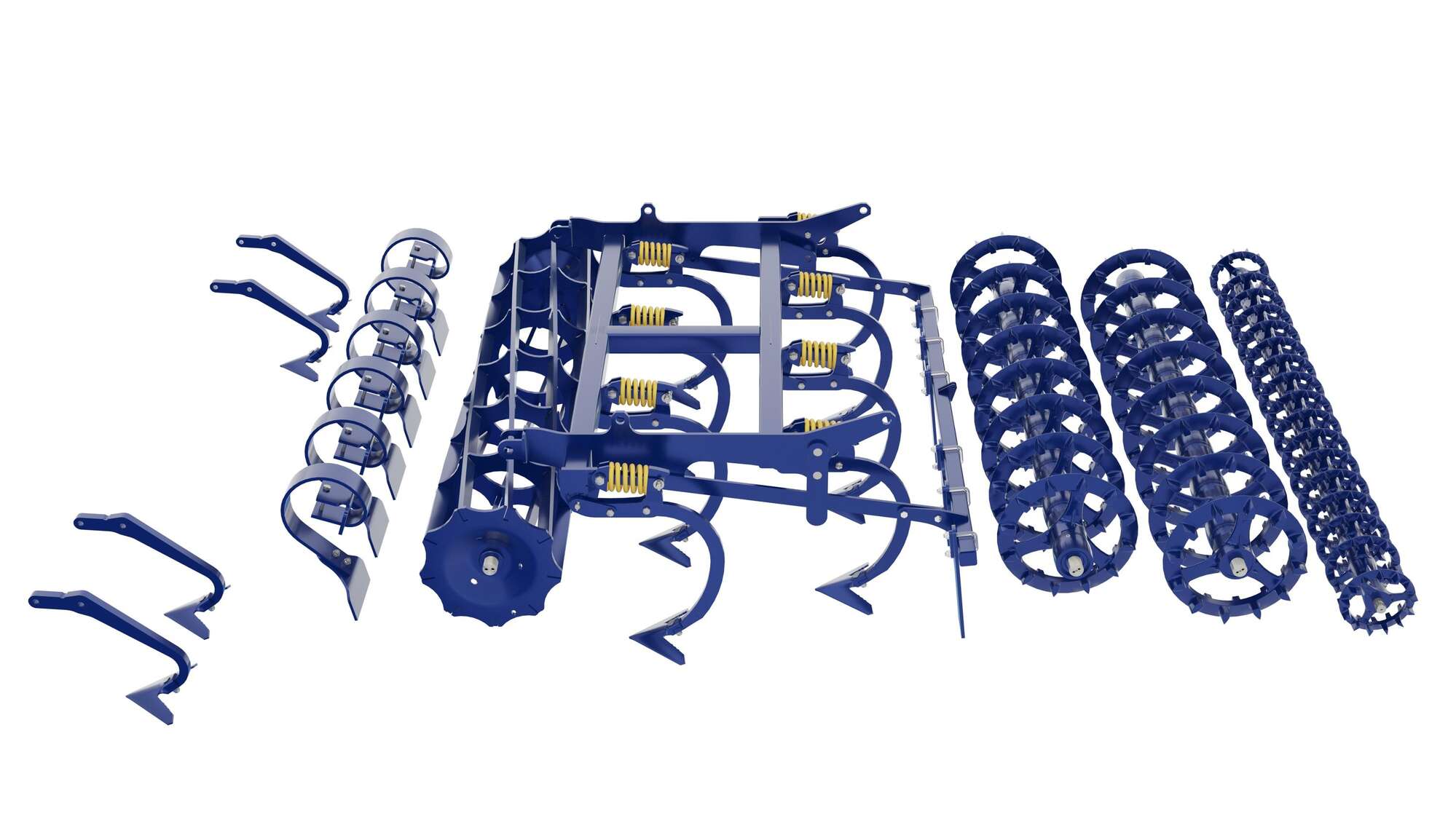

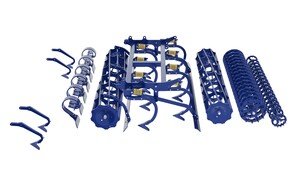

Saatbettkombination Kompaktomat K PS LONG

Spurlockerer für die Auflockerung des vom Traktor verfestigten Bodens.
Vordere Schleppe für grobes Planieren der Bodenoberfläche.
Vordere Walze für grobe Zerkleinerung der Schollen.
Die verlängerte zweireihige Schararbeitssektion mit erhöhter Durchlassfähigkeit unterschneidet und lockert den Boden.
Die mittlere Schleppleiste wird den aufgelockerten Boden einebnen und unter die hintere Walze drücken.
Die hintere Walze wird den Boden fein bearbeiten.
Die hintere Finish-Sektion ebnet die Oberfläche ein.

Hohe Leistung und Arbeitsqualität

7 Arbeitsschritte währen einer Überfahrt.
Hohe Arbeitsgeschwindigkeit bis 14 km/h.
Hervorragende Rückverfestigung und Erfrischung der Bodenkapillarität gewährleisten gleichmäßigen Aufgang der Samen.
Die genaue Einstellung der Schartiefe sorgt für präzise Saatbettvorbereitung für jede Fruchtart.
Die automatische Sicherung der Schare garantiert den problemlosen Betrieb.
Ausgezeichneter Einebnungseffekt - keine Terrainunebenheiten.

Hohe Leistung und Arbeitsqualität

7 Arbeitsschritte währen einer Überfahrt.
Hohe Arbeitsgeschwindigkeit bis 14 km/h.
Hervorragende Rückverfestigung und Erfrischung der Bodenkapillarität gewährleisten gleichmäßigen Aufgang der Samen.
Die genaue Einstellung der Schartiefe sorgt für präzise Saatbettvorbereitung für jede Fruchtart.
Die automatische Sicherung der Schare garantiert den problemlosen Betrieb.
Ausgezeichneter Einebnungseffekt - keine Terrainunebenheiten.

Robuste Bauweise

Die veredelten hochfesten Materialien gemeinsam mit der Technologie eXtra STEEL line garantieren lange Lebensdauer unserer Maschinen auch unter den schwersten Bedingungen.

Hochfeste Materialien

Auf den hochbelasteten Stellen wurden die vergüteten außergewöhnlich festen Werkstoffe mit langer Nutzungsdauer verwendet. Stark bemessener Rahmen.

Robuste Schleppe

Robuste vordere Schleppleiste für Nivellierung der oberen Mutterbodenschichten.

Scharsicherung

Automatisch entsicherte Schare.

Einfache Bedienung

Dank der Mindestzahl der Einstellungs- und Schmierstellen, sind sowohl die Bedienung als auch die erforderliche Wartung einfach zu meistern.

Mindestanzahl der Einstellungsstellen.
Mindestanzahl der Schmierstellen.

Vordere Schleppleiste

Höheneinstellung der vorderen Schleppleiste.

Hydraulische Steuerung der vorderen Schleppe

Die Position der vorderen Schleppe kann während der Arbeit stufenlos den aktuellen Bedingungen entsprechend verändert werden. Kann zusätzlich auf älteren Maschinen installiert werden.

Abweiser hinter der Lockerungssektion

Robuster Abweiser hinter der Lockerungssektion für besseren Durchsatz. Dies ist eine optionale Ausstattung.

Planierschiene hinter der Lockerungssektion

Höhenverstellung der Planierschiene hinter der Lockerungssektion.

Arbeitstiefe

Höheneinstellung der Arbeitstiefe der Schare.

Hydraulische Arbeitstiefenverstellung

Die Arbeitstiefe der Lockerungssektion kann bequem hydraulisch direkt von der Traktorkabine aus eingestellt werden. Kann zusätzlich auf älteren Maschinen installiert werden.

Ausgeklügelte Bauweise

Die großen Vorteile dieser Maschine sind ihre Mehrzweckfähigkeit und Einstellbarkeit, die hohe Arbeitsvariabilität mit sich bringen.

Saatbettkombination Kompaktomat

Zusammenklappen der Maschine für den Transport:

die höchste Transportbreite 3 m und höchste Transporthöhe 4 m dürfen nicht übersteigt werden
das Zusammenklappen erfolgt hydraulisch und vollautomatisch

Zusammenklappen der Maschine für den Transport:

die höchste Transportbreite 3 m und höchste Transporthöhe 4 m dürfen nicht übersteigt werden
das Zusammenklappen erfolgt hydraulisch und vollautomatisch

Auswahl aus mehreren Typen von Lockerungssektionen

Unterschiede zwischen den einzelnen Sektionen sind der Karte Zubehör zu entnehmen.

Sektion AL

Sektion CF

Sektion AP

Sektion AL4

Verbindung mit anderen Maschinen

Die aufgesattelten Saatbettkombinationen Kompaktomat K 300 P - K 1000 PS dürfen mit anderen Einrichtungen oder Maschinen verbunden werden. Dazu sind sie mit der hinteren 3-Punkt-Aufhängung Kat. 2 auszustatten (extra Ausstattung).

Verbindung der Saatbettkombinationen Kompaktomat mit den zusätzlichen Walzen

Für die Verbindung z.B. mit den Krümelwalzen genügt, an Kompaktomat nur die hintere 3-Punkt-Aufhängung zu montieren.

Verbindung der Saatbettkombinationen Kompaktomat mit der Sämaschine

Für die Ergänzung um die pneumatische Sämaschine ist die Kombination mit dem Hydraulikantrieb des Lüfters und einen Hydraulikkreis für die Bedienung der Markiergeräte der Sämaschine zu erweitern.

Parameter

Technische Parameter - nicht gebremste Variante

Technische Parameter	Einheiten	Kompaktomat K 300 P	Kompaktomat K 400 PS	Kompaktomat K 450 PS	Kompaktomat K 500 PS	Kompaktomat K 600 PS
Arbeitsbreite	mm	3 000	4 000	4 500	5 000	6 000
Transportbreite	mm	3 000	3 000	3 000	3 000	3 000
Transporthöhe	mm	1 650	2 670	3 030	2 790	3 230
Gesamtlänge der Maschine	mm	5 965	5 965	5 965	6 105	6 105
Arbeitstiefe	mm	0–100	0–100	0–100	0–100	0–100
Scharzahl - Gänsefuß AL Scharzahl - Meißel CF Scharzahl - Gänsefuß AP	Stck.	13 30 12	18 39 16	20 47 20	23 49 23	27 59 24
Arbeitsleistung	ha/h	2,2–3,2	3–4	3,5–4,5	3–5	3,5–6
Zugmittel ¹	kW HP	70 95	90 125	110 150	120 165	130 180
Arbeitsgeschwindigkeit	km/h	10–14	10–14	10–14	10–14	10–14
Höchste Neigungsfähigkeit	°	11	6	6	6	6
Reifenabmessungen - Transport		400/60-15,5	400/60-15,5	400/60-15,5	19,0/45-17	19,0/45-17
Zahl der Hydraulikkreise / Druck	bar	2–4 / 200	2–4 / 200	2–4 / 200	2–4 / 200	2–4 / 200
Zahl der Hydrokupplungen / Typ		4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5
Anforderung an die Aufhängung des Traktors Achsabstand der unteren Aufhängungsgelenke (alternativer Abstand)	mm	1 010 (920)	1 010 (920)	1 010 (920)	1 010 (920)	1 010 (920)
Anforderung an die Aufhängung des Traktors Durchmesser der Öffnung der unteren Aufhängungsgelenke für die Aufhängebolzen der Maschine (alternativ Ø)	mm	37,5 (29)	37,5 (29)	37,5 (29)	37,5 (29)	37,5 (29)
Anforderungen auf die Aufhängung des Traktors		TBZ Kat. 2 und 3; untere Aufhängung K80; Öse Ø 40, 50, 70 mm
Achsbelastung	kg	1 960	2 080	2 240	2 730	2 950
Gewicht der Maschine ²	kg	2 360	3 010	3 340	4 025	4 360

Technische Parameter - gebremste Variante

Technische Parameter	Einheiten	Kompaktomat K 500 PS	Kompaktomat K 600 PS	Kompaktomat K 700 PS	Kompaktomat K 800 PS	Kompaktomat K 1000 PS
Arbeitsbreite	mm	5 000	6 000	7 000	8 000	9 850
Transportbreite	mm	3 000	3 000	3 000	3 000	3 000
Transporthöhe	mm	2 790	3 230	3 830	4 000	4 000
Gesamtlänge der Maschine	mm	6 105	6 105	6 105	6 105	6 660
Arbeitstiefe	mm	0–100	0–100	0–100	0–100	0–100
Scharzahl - Gänsefuß AL Scharzahl - Meißel CF Scharzahl - Gänsefuß AP	Stck.	23 49 23	27 59 24	31 69 31	35 77 32	43 91 38
Arbeitsleistung	ha/h	3–5	3,5–6	4,5–7	5,5–8	8,5–10
Zugmittel ¹	kW HP	120 165	130 180	150 205	160 220	180 245
Arbeitsgeschwindigkeit	km/h	10–14	10–14	10–14	10–14	10–14
Höchste Neigungsfähigkeit	°	6	6	6	6	6
Reifenabmessungen - Transport		19,0/45-17	19,0/45-17	19,0/45-17	19,0/45-17	19,0/45-17
Bremsentyp / Steuerung ³		Luft / zwei Schläuche	Luft / zwei Schläuche	Luft / zwei Schläuche	Luft / zwei Schläuche	Luft / zwei Schläuche
Erforderlicher Druck ³	kPa	8,5	8,5	8,5	8,5	8,5
Abmessungen der Bremsen		300/60	300/60	300/60	300/60	300/90
Zahl der Hydraulikkreise / Druck	bar	2–4 / 200	2–4 / 200	2–4 / 200	2–4 / 200	2–4 / 200
Zahl der Hydrokupplungen / Typ		4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5
Anforderung an die Aufhängung des Traktors Achsabstand der unteren Aufhängungsgelenke (alternativer Abstand)	mm	1 010 (920)	1 010 (920)	1 010 (1 045)	1 010 (1 045)	1 010 (1 045)
Anforderung an die Aufhängung des Traktors Durchmesser der Öffnung der unteren Aufhängungsgelenke für die Aufhängebolzen der Maschine (alternativ Ø)	mm	37,5 (29)	37,5 (29)	37,5 (50)	37,5 (50)	37,5 (50)
Anforderungen auf die Aufhängung des Traktors		TBZ Kat. 2 und 3; untere Aufhängung K80; Öse Ø 40, 50, 70 mm
Achsbelastung	kg	2 730	2 950	3 360	3 620	4 520
Gewicht der Maschine ²	kg	4 025	4 360	4 960	5 345	6 920

Saatbettkombination Kompaktomat PS LONG

Technische Parameter	Einheiten	Kompaktomat K 500 PS LONG	Kompaktomat K 600 PS LONG	Kompaktomat K 700 PS LONG	Kompaktomat K 800 PS LONG	Kompaktomat K 1000 PS LONG
Arbeitsbreite	mm	5 000	6 000	7 000	8 000	10 000
Transportbreite	mm	3 000	3 000	3 000	3 000	3 000
Transporthöhe	mm	2 790	3 230	3 830	4 000	4 000
Gesamtlänge der Maschine	mm	6 355	6 355	6 355	6 355	6 910
Arbeitstiefe	mm	0–100	0–100	0–100	0–100	0–100
Scharzahl - Gänsefuß AL Scharzahl - Gänsefuß AL4 Scharzahl - Meißel CF Scharzahl - Gänsefuß AP	Stck.	23 41 49 23	27 47 59 24	31 55 69 31	35 61 77 32	43 91 38 76
Arbeitsleistung	ha/h	3–5	3,5–6	4,5–7	5,5–8	8,5–10,0
Zugmittel ¹	kW HP	120 165	130 180	150 205	160 220	180 245
Arbeitsgeschwindigkeit	km/h	10–14	10–14	10–14	10–14	10–14
Höchste Neigungsfähigkeit	°	6	6	6	6	6
Reifenabmessungen - Transport		19,0/45-17	19,0/45-17	19,0/45-17	19,0/45-17	19,0/45-17
Bremsentyp / Steuerung ³		Luft / zwei Schläuche	Luft / zwei Schläuche	Luft / zwei Schläuche	Luft / zwei Schläuche	Luft / zwei Schläuche
Erforderlicher Druck ³	kPa	8,5	8,5	8,5	8,5	8,5
Gebremste / nicht gebremste Variante		ja / ja	ja / ja	ja / ja	ja / nein	ja / nein
Abmessungen der Bremsen		300/60	300/60	300/60	300/60	300/60
Zahl der Hydraulikkreise / Druck	bar	2–4 / 200	2–4 / 200	2–4 / 200	2–4 / 200	2–4 / 200
Zahl der Hydrokupplungen / Typ		4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5	4–8 / ISO 12,5
Anforderung an die Aufhängung des Traktors Achsabstand der unteren Aufhängungsgelenke (alternativer Abstand)	mm	1 010 (920)	1 010 (920)	1 010 (1 045)	1 010 (1 045)	1 010 (1 045)
Anforderung an die Aufhängung des Traktors Durchmesser der Öffnung der unteren Aufhängungsgelenke für die Aufhängebolzen der Maschine (alternativ Ø)	mm	37,5 (29)	37,5 (29)	37,5 (50)	37,5 (50)	37,5 (50)
Anforderungen auf die Aufhängung des Traktors		TBZ Kat. 2 und 3; untere Aufhängung K80; Öse Ø 40, 50, 70 mm
Achsbelastung	kg	2 810	3 030	3 460	3 720	4 850
Gewicht der Maschine ²	kg	4 125	4 460	5 110	5 495	7 420

¹ Empfohlenes Zugmittel; die tatsächliche Zugkraft kann in Abhängigkeit von der Bearbeitungstiefe, Bodenbedingungen, Neigung des Grundstücks, Verschleiß der Arbeitssegmenten und ihre Einstellung.
² Gewicht der Maschinenvariante: vordere Leistenwalze, AP-Sektion, hintere Crosskill-Walze mit Schleppe.
³ Alternative des Bremsentyps: hydraulisch, Druck 130 ± 5 bar (für den französischen Markt bestimmt).
Transport / Bremssystem: Halten Sie die nationalen Vorschriften für den Transport de Maschinen nach den öffentlichen Straßen ein. Beachten Sie die gesetzlichen nationalen Regelungen in Bezug auf höchst zulässiges Gesamtgewicht, Achsbelastung und event. unumgängliches Bremssystem. Falls Sie noch weitere Fragen haben, wenden Sie sich an unseren Handelsvertreter.

P - aufgesattelte Maschine
PS - klappbare aufgesattelte Maschine

Modularität

Kompaktomat STANDARD

geeignet für eine intensivere Bodenbearbeitung nach dem Pflügen mit minimalen Pflanzenresten

Kompaktomat LONG

geeignet für die Bearbeitung von Böden nach der Auflockerung mit einer großen Menge an zerkleinerten Pflanzenresten an der Oberfläche

Ausstatung

Zubehör

Walzen

Ring-Walze RR

Durchmesser	400 mm
Gewicht	115 kg/m

Kann sowohl als vordere als auch hintere Walze eingesetzt werden.

Für alle Bodenarten geeignet, gute Tiefenführung, auch für feuchtere Böden geeignet.

Crosskill-Walze CR

Durchmesser	400 mm
Gewicht	133 kg/m

Kann nur als hintere Walze eingesetzt werden.

Ausgezeichnet für leichte, mittlere und schwere Böden, sehr gut Rückverfestigung und Krümelung.

Doppel-Crosskill-Walze DCR

Durchmesser	400 mm
Gewicht	185 kg/m
Reihenabstand der Walzen	274 mm

Kann nur als hintere Walze eingesetzt werden.

Ausgezeichnet für leichte, mittlere und schwere Böden, sehr gut Rückverfestigung und Krümelung. Noch intensivere Krümelung der Schollen als Crosskill-Walze.

Leistenspiralwalze SB

Durchmesser	400 mm
Gewicht	70 kg/m

Kann sowohl als vordere als auch hintere Walze eingesetzt werden.

Zuverlässige Krümelung der Schollen. Für nasse Böden geeignet.

Leistenwalze BR

Durchmesser	400 mm
Gewicht	63 kg/m

Kann sowohl als vordere als auch hintere Walze eingesetzt werden-

Zuverlässige Krümelung der Schollen. Nicht für nasse Böden geeignet.

Zwei Crosskill-Walzen CR + CR

Durchmesser	400 mm
Gewicht	265 kg/m
Reihenabstand der Walzen	505 mm

Kann nur als hintere Walze eingesetzt werden.

Ausgezeichnet für leichte, mittlere und schwere Böden, sehr gut Rückverfestigung und Krümelung.

Doppel-Crosskill-Walze DCRL

Durchmesser	400 mm
Gewicht	185 kg/m
Reihenabstand der Walzen	505 mm

Kann nur als hintere Walze eingesetzt werden.

Ausgezeichnet für leichte, mittlere und schwere Böden, sehr gut Rückverfestigung und Krümelung. Noch intensivere Krümelung der Schollen als Crosskill-Walze.

Leistenspiralwalze SB + Crosskill-Walze CR

Durchmesser	400 mm
Gewicht	203 kg/m
Reihenabstand der Walzen	505 mm

Kann sowohl als vordere als auch hintere Walze eingesetzt werden.

Zuverlässige Krümelung der Schollen. Für nasse Böden geeignet.

Von der richtigen Wahl der hinteren Walze hängt in erheblichem Maße die endgültige Bodenbearbeitungsqualität ab. Der Typ ist entsprechend dem Boden und Art der Nutzung der Maschine zu wählen.

Walze	Crosskill-Walz CR	Leistenwalze BR	Leistenspiralwalze SB	Ringwalze RR
Krümelung	●●●●	●●●○	●●●○	●●○○
Verfestigen	●●●●	●●●○	●●●○	●●●●
Tiefenführung	●○○○	●●●○	●●●○	●●●●
Beständigkeit gegen Verstopfung	●●●○	●●○○	●●●○	●●●●
Einsatz auf den Steinböden	●●○○	●●●○	●●●○	●●●○
Einsatz auf den nassen Böden	●●○○	●○○○	●●●○	●●●●
Schwere Böden	●●●○	●●○○	●●○○	●●●○
Mittlere Böden	●●●●	●●●○	●●●○	●●●○
Leichte Böden	●●●●	●●●●	●●●●	●●●○

Walze	Doppel-Crosskill-Walze DCR	Doppel-Crosskill-Walze DCRL	Two crosskill rolles CR + CR	Leistenspiralwalze + Crosskill-Walze SB + CR
Krümelung	●●●●	●●○○	●●●●	●●●●
Verfestigen	●●●●	●●●●	●●●●	●●●●
Tiefenführung	●●○○	●●○○	●●○○	●●●○
Beständigkeit gegen Verstopfung	●●●●	●●●○	●●●○	●●○○
Einsatz auf den Steinböden	●●○○	●●●●	●●○○	●●○○
Einsatz auf den nassen Böden	●●●○	●●○○	●●○○	●○○○
Schwere Böden	●●●●	●●●●	●●●○	●●○○
Mittlere Böden	●●●●	●●●●	●●●●	●●●○
Leichte Böden	●●●●	●●●●	●●●●	●●●●

Arbeitsmittel

Kompaktomat Gänsefußschar DURA+

Für die AL / AP Sektionen und Spurlockerer.

Schare Kompaktomat DURA+

Für Sektionen AL4.

Meißel CARBIDE

Für Sektionen CF.

Doppelseitiger Meißel

Für Sektionen CF.

Doppelseitiger Meißel

Für Spurlockerer.

Lockerungssektionen

Sektion AP

Universelle Lockerungssektion ist mit 27 cm breiten Gänsefußscharen in zwei Reihen ausgestattet. Die Schare sind an Scharsäulen montiert, deren Geometrie den Durchsatz der Pflanzenreste verbessert. Daher eignet sich diese Scharsektion für Flächen mit einem höheren Anteil an zerkleinerten Pflanzenrückständen und für schwere Böden. Eine höhenverstellbare Planierschiene ist serienmäßig hinter den Scharen angebracht.

Sektion AL

Die Lockerungssektion ist mit 27 cm breiten Gänsefußscharen in zwei Reihen ausgestattet. Diese Sektion ist für leichtere Bodenverhältnisse ohne Pflanzenreste geeignet. Eine höhenverstellbare Planierschiene ist serienmäßig hinter den Scharen angebracht.

Variante für Kompaktomat LONG.

Variante für den Kompaktomat LONG

Die Lockerungssektion ist mit 15 cm breiten Gänsefußscharen in vier Reihen ausgestattet. Diese Sektion ist für leichte, mittlere und schwere Böden geeignet. Eine höhenverstellbare Planierschiene ist serienmäßig hinter den Scharen angebracht.

Sektion CF

Die Lockerungssektion ist mit schmalen, 3,5 cm breiten Meißeln in vier Reihen ausgestattet. Diese Sektion ist für die Bodenbearbeitung im Frühjahr geeignet, wenn es nicht wünschenswert ist, nassen Boden an die Oberfläche zu bringen, oder in schweren Böden. Eine Planierschiene ist serienmäßig hinter den Scharen angebracht.

Sektion	AL	AL-L¹	CF	CF-L¹	AP	AP-L¹	AL4¹
Zahl der Scharreihen (Stck.) / Reihenabstand (mm)	2 / 400	2 / 510	4 / 240	4 / 265	2 / 490	2 / 600	4 / 270
Schleppe hinter den Scharen	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●
Vollflächige Bearbeitung	●●●●	●●●●	●●○○	●●○○	●●●●	●●●●	●●●●
Eignung für leichte Böden	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●
Eignung für mittlere Böden	●●●○	●●●○	●●●○	●●●○	●●●●	●●●●	●●●●
Eignung für schwere Böden	●●●○	●●●○	●●●○	●●●○	●●●●	●●●●	●●●●
Einsatz auf den Steinböden	●●●○	●●●○	●●●○	●●●○	●●●●	●●●●	●●●○
Eignung für nasse Böden	●●○○	●●○○	●●●●	●●●●	●●○○	●●○○	●●●○
Beständigkeit gegen Verstopfung	●●○○	●●○○	●●●○	●●●○	●●●○	●●●○	●●●○

¹ Die Sektion ist für die Kompaktomat LONG bestimmt. Dank der erweiterten Teilung zeichnet sie sich durch eine höhere Durchlassfähigkeit aus.

Spurlockerer

Spurlockerer mit Gänsefußschar CA

Automatisch auslösender Taktorspurlockerer mit Gänsefußschar. Geeignet für leichtere Böden, bei denen keine Gefahr besteht, dass feuchte Klumpen an die Oberfläche „gezogen“ werden.

Spurlockerer mit doppelseitigem Meißel CC

Automatisch auslösender Taktorspurlockerer mit doppelseitigem Meißel. Geeignet für schwerere Böden, bei denen die Gefahr besteht, dass nasse Klumpen an die Oberfläche „gezogen“ werden.

Schleppen

Feste Schleppe

Automatisch auslösende Schleppe mit Zahnprofil. Massive Bauweise zum präzisen Einebnen von tiefen Furchen.
FL = feste Schleppe mechanisch, FH = feste Schleppe hydraulisch.

Flexi-board

Automatisch entsicherte Schleppe aus selbstständigen Federsegmenten. Bessere Krümelung der Erdschollen.
L = Flexi-board, FB = hydraulische Flexi-board.

Die einzelnen Segmente der Schleppe arbeiten als eine Arbeitseinheit und haben eine bessere Stabilität.

Zusätzliche Schleppe hinter der vorderen Walze FRL

Für den Kompaktomat LONG bestimmt.

Automatisch entsicherte Schleppe mit der Möglichkeit der Einstellung der unteren Position. Die Schleppe sorgt für eine intensivere Durchmischung = feinere Bodentextur.

Finish-Sektion

Planierbalken

Passive Einebnung des Bodens hinter der hinteren Walze. Über die Drehanschläge kann die Aggressivität der Planierschiene unterschiedlich eingestellt werden. Es kann hinter allen Arten von Hinterwalzen angewendet werden.

Crosskill-Finish-Walze RFC

Aktive Krümelung von restlichen Schollen nach der Rückverfestigungswalze.

Bei der Kompaktomat Long lassen sich Arten von Walzen verwenden.
Bei der Kompaktomat PS kann sie nicht hinter den hinteren zweireihigen Walzen verwendet werden.

Stab-Finish-Walze RF

Aktive Krümelung von restlichen Schollen nach der Rückverfestigungswalze.

Hintere Aufhängung - Verbindung mit anderen Maschinen

Hintere Aufhängung TBZ Kategorie 2 + 3

An den hinteren Teil des aufgesattelten Kompaktomat kann die hintere Aufhängung zum Ankuppeln einer anderen Maschine installiert werden. Bestandteil der hinteren Aufhängung ist ein Zwei-Kreis-Kreislauf für das Klappen einer Zusatzeinrichtung.

Hydraulischer Kreis zur Betätigung der Markiergeräte der Sämaschine

Möglichkeit an die Maschine Kompaktomat mit einer hinteren Dreipunktaufhängung einen Ein-Kreis- oder Zwei-Kreis-Kreislauf für die Steuerung der Spurreißer der Sämaschine zu montieren.
