Cultivador Fantom CLASSIC

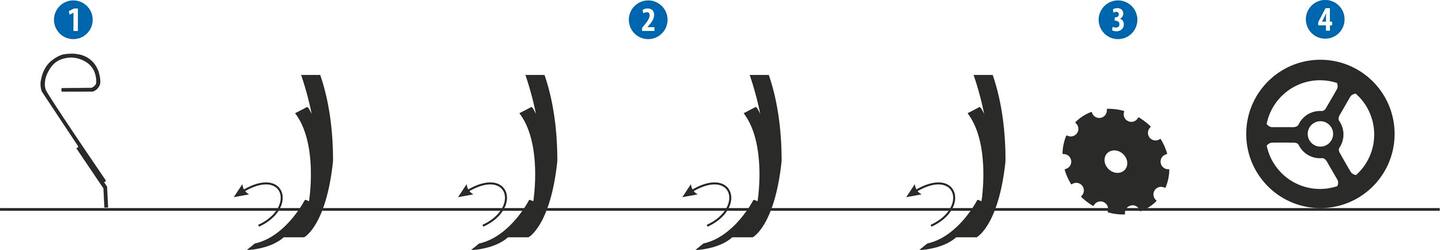

Cultivador Fantom CLASSIC

1 Zona de aplanado de lomas de la superficie del suelo. Se puede aprovechar con ventaja en la preparación para la siembra.
2 Zona del cultivo. Profundidad del cultivo de 4 - 15 cm. Los cinceles de cultivo con la geometría óptima en cuatro filas a poca distancia aseguran el resultado muy bueno del cultivo fino y mezclado intenso del suelo con residuos vegetales por toda la superficie.
3 Zona de aplanado de lomas. Los discos de aplanado aumentan también el abono de restos vegetales.
4 Zona de trituración de terrones y compactación posterior del suelo. La óptima compactación posterior del suelo asegura también la buena penetración de precipitaciones y la capilaridad de la humedad del suelo hacia la superficie.

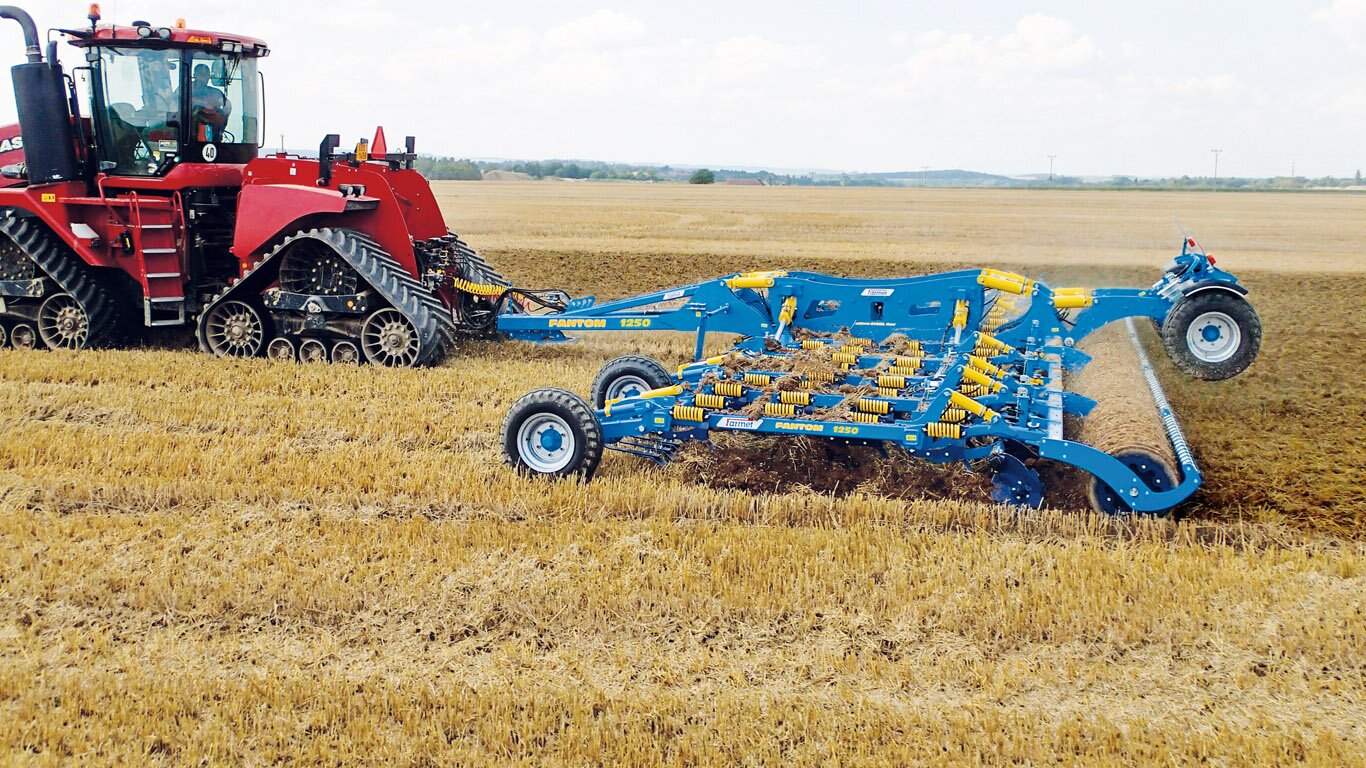

El cultivador semi montado de 4 filas de azadas Fantom CLASSIC con baja resistencia a tracción y profundidad variable del trabajo hasta 15 cm.

Procesamiento intenso y fino del suelo

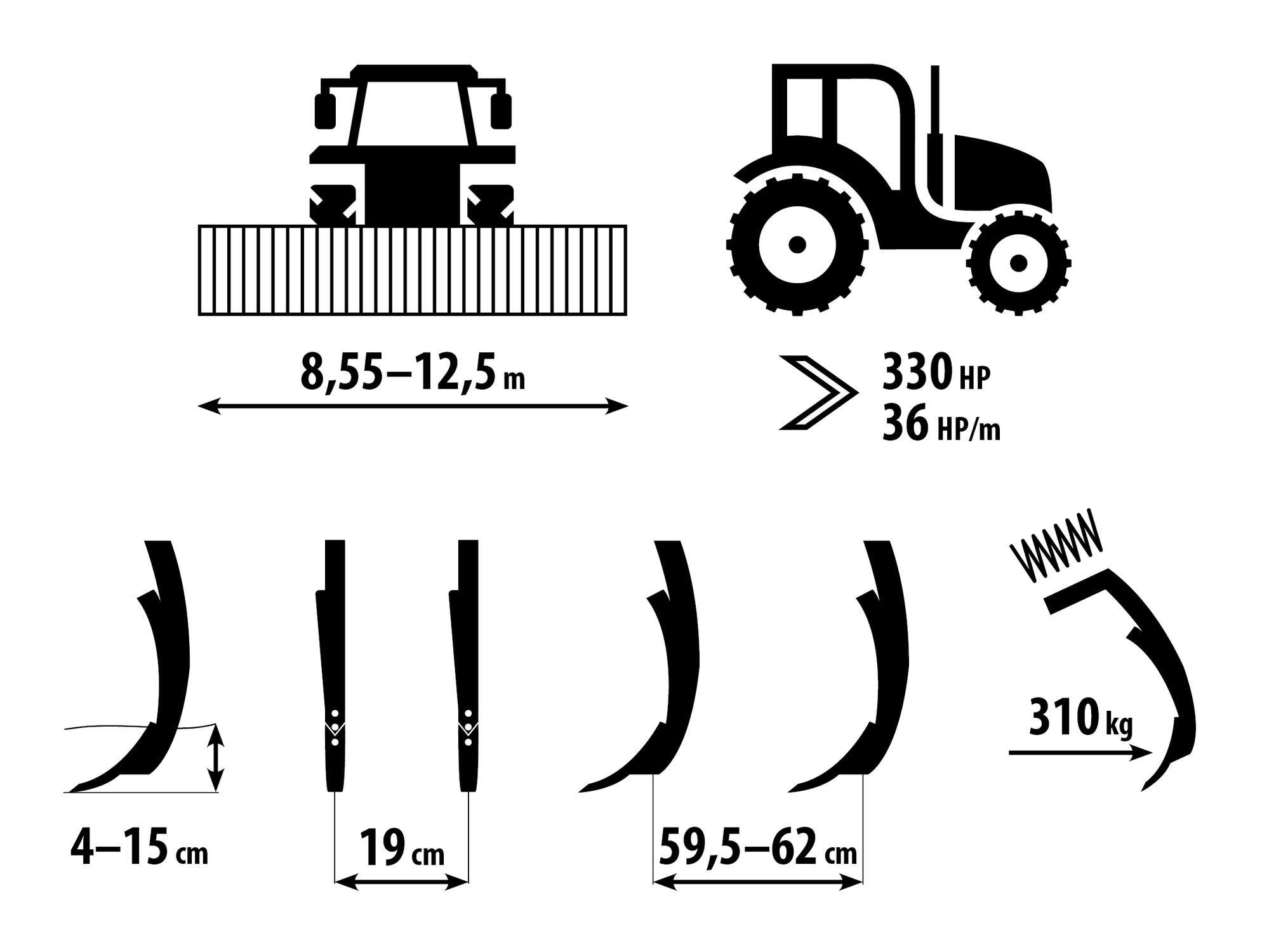

La distancia entre las azadas permite el trabajo intenso y fino del suelo. Las azadas tienen el dispositivo de seguridad de resorte con lafuerza de desbloqueo muy alta 310 kg en la punta de la azada. El cultivador se destaca por la profundidad de trabajo estable hasta en condiciones difíciles.

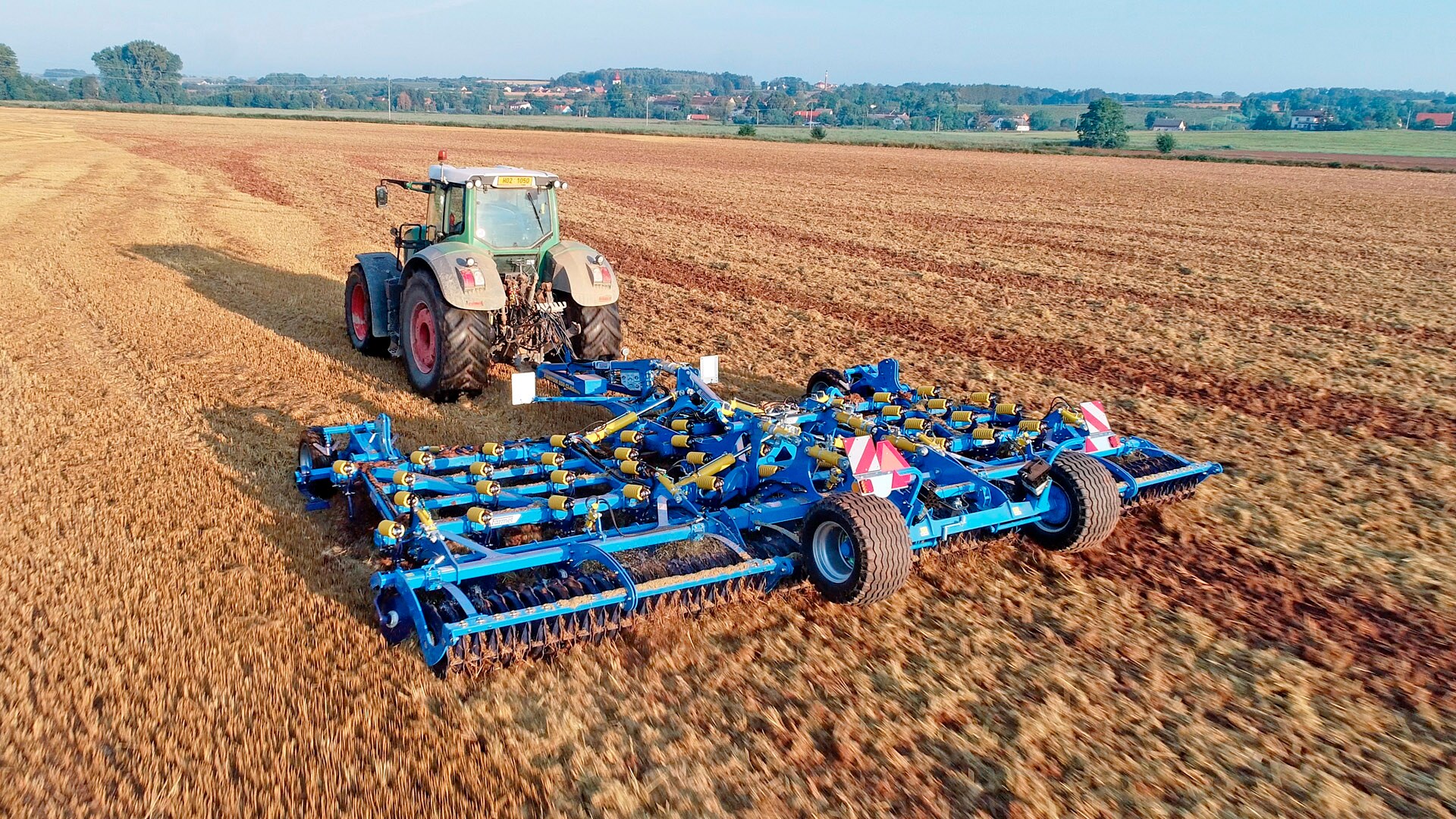

El cultivador semi montado de 4 filas de azadas Fantom CLASSIC con baja resistencia a tracción y profundidad variable del trabajo hasta 15 cm.

Procesamiento intenso y fino del suelo

La distancia entre las azadas permite el trabajo intenso y fino del suelo. Las azadas tienen el dispositivo de seguridad de resorte con lafuerza de desbloqueo muy alta 310 kg en la punta de la azada. El cultivador se destaca por la profundidad de trabajo estable hasta en condiciones difíciles.

Alto rendimiento y calidad del trabajo

  • Velocidad alta de trabajo hasta 12 km/h.
  • Resistencia al tiro baja y mezclado excelente del suelo gracias a la forma optimizada de las azadas.

Técnica

Cultivador Fantom CLASSIC

  1. Posibilidad de instalación de herramienta delantera: Flexi-cut para cortar eficazmente restos vegetales o Flexi-board para aplanar glebas.
  2. Órganos de trabajo opcionales en 4 filas.
  3. Discos de aplanamiento traseros colocados detrás de los órganos de trabajo delante de la fila de cilindros con la tarea de aplanar la superficie del suelo delante de los cilindros pueden ajustarse fácilmente en cuanto a la altura.
  4. Cilindros traseros opcionales para diversas condiciones.

Cultivador Fantom CLASSIC

  1. Posibilidad de instalación de herramienta delantera: Flexi-cut para cortar eficazmente restos vegetales o Flexi-board para aplanar glebas.
  2. Órganos de trabajo opcionales en 4 filas.
  3. Discos de aplanamiento traseros colocados detrás de los órganos de trabajo delante de la fila de cilindros con la tarea de aplanar la superficie del suelo delante de los cilindros pueden ajustarse fácilmente en cuanto a la altura.
  4. Cilindros traseros opcionales para diversas condiciones.

Alta calidad del trabajo

  • Guiado profundo preciso con la condensación óptima del suelo.
  • Penetración excelente de las azadas en el suelo.
  • Órganos de trabajo sin mantenimiento provistos de láminas de carburo cementado para el desgaste mínimo.
  • La forma de las azadas asegura la alta pasabilidad para restos vegetales.

Operación fácil

Gracias al mínimo de los puntos de ajuste y lubrificación, la operación, el mando y también el mantenimiento posterior son una  acción muy fácil que puede realizar cualquiera.

  • Puntos de lubrificación mínimos.
  • Puntos de ajuste mínimos.

Solución inteligente de la construcción de la máquina

La ventaja de la construcción de esta máquina es su uso múltiple y ajustabilidad que aportan la alta variabilidad del trabajo.

Arada de rastrojo de toda la superficie
Con la instalación de rejas de punta es posible la arada de rastrojo de todo el campo en la superficie hasta la profundidad de 20 cm.

Parámetros

Parámetros técnicos Unidades Fantom
650 CLASSIC
Fantom
850 CLASSIC
Fantom
1250 CLASSIC
Anchura de trabajo mm 6 300 8 550 12 250
Anchura de transporte mm 3 000 3 000 3 000
Altura de transporte mm 3 650 4 000 4 000
Longitud total de la máquina mm 8 000 8 700 8 200
Profundidad de trabajo mm 40–150 40–150 40–150
Cantidad de rejas uds. 33 45 64
Distancia entre rejas mm 190 190 190
Cantidad de filas de rejas uds. 4 4 4
Distancia entre filas mm 595–620 595–620 595–620
Fuerza de desbloqueo de rejas kg 310 310 310
Altura interior del bastidor mm  570 570 570
Rendimiento de trabajo ha/h 4,4–7,2 6,8–10,2 10,0–15,0
Potencia necesaria 1 kW
CV
200–300
270–410
245–370
330–500
330–440
450–675
Velocidad de trabajo km/h 8–12 8–12 8–12
Velocidad máxima de transporte 3 km/h 30 30 30
Accesibilidad máxima de pendiente ° 6 6 6
Cantidad de circuitos hidráulicos / presión bar 5 / 200 5 / 200 5 / 200
Cantidad de acoplamientos hidráulicos / tipo   8 / ISO 12,5 8 / ISO 12,5 8 / ISO 12,5
Requerimiento del enganche del tractor   TBZ cat. 3; gorrón Ø 50, 70 mm; bola K80 TBZ cat. 3; gorrón Ø 50, 70 mm; bola K80 gorrón Ø 50, 70 mm; bola K80
Peso de la máquina 2 kg 7 000 8 900 12 400


1 Medio de tiro recomendado, la potencia real necesaria puede cambiar notablemente según la profundidad del procesamiento, condiciones del suelo, pendientes, desgaste de los órganos de trabajo y ajuste de los mismos.
2 Depende del tipo del cilindro usado..
3 Transporte / sistema de freno: Respete los reglamentos nacionales válidos para el transporte de máquinas en vías públicas. Verifique las leyes válidas en el país concreto y reglamentos de los máximos pesos totales permitidos y carga de ejes y también del uso indispensable del sistema de frenos. Si tiene más preguntas, diríjase a nuestro representante comercial.

Opcional

Galería de fotos

Vídeo

Archivos

Manuales de uso

Accesorios

Rodillos

Rodillo de discos
Diámetro  580 mm
Peso 220 kg/m
Rodillo LTX
Diámetro  586 mm
Peso 200 kg/m

El rodillo LTX no se puede elegir para Fantom 850 CLASSIC.

Rodillo de tubo
Diámetro  600 mm
Peso 90 kg/m
V-ring doble
Diámetro  550/550 mm
Peso 165 kg/m

El Rodillo V-ring doble no se puede elegir para Fantom 1250 CLASSIC.

Rodillo ring doble
Diámetro  540/540 mm
Peso 191 kg/m

El Rodillo ring doble no se puede elegir para Fantom 1250 CLASSIC.

Rodillo V
Diámetro  600 mm
Peso 175 kg/m
Rodillo FLAT doble
Diámetro  520/520 mm
Peso 165 kg/m

Muy importante es la selección correcta del tipo del rodillo trasero que participa considerablemente en la calidad final del tratamiento El cilindro vuelve a condensar el suelo triturando y aplanando. La elección del tipo del cilindro depende del tipo del suelo y modo del aprovechamiento de la máquina.

Cilindro TRS
de tubos
DRR
ring doble
DFR
doble
LTX
Trituración ●●○○  ●●●○ ●●●○ ●●○○
Apisonamiento ●●●○ ●●●● ●●●● ●●●●
Guiado profundo ●●●○ ●●●● ●●●● ●●●●
Resistencia contra atascado ●○○○  ●●●● ●●●● ●●●○
Conveniencia para suelos pedrosos ●●●○  ●●●○ ●●●○ ●●●○
Conveniencia para suelos mojados ●○○○  ●●●● ●●●● ●●●●
Suelos pesados ●●○○ ●●●● ●●●● ●●●●
Suelos medianos ●●●○  ●●●● ●●●● ●●●●
Suelos ligeros ●●●●  ●●●● ●●●● ●●●○
Cilindro SDR
de discos
VR DVR
V-ring doble
Trituración ●●●○ ●●●○ ●●●○
Apisonamiento ●●●● ●●●● ●●●●
Guiado profundo ●●●● ●●●● ●●●●
Resistencia contra atascado ●●●○ ●●●● ●●●●
Conveniencia para suelos pedrosos ●●●○ ●●●○ ●●●○
Conveniencia para suelos mojados ●●●● ●●●● ●●●●
Suelos pesados ●●●● ●●●● ●●●●
Suelos medianos ●●●● ●●●● ●●●●
Suelos ligeros ●●●○ ●●●● ●●●●

Cincel

Cincel 50 CARBIDE
Anchura de la reja  50 mm
Dureza del cuerpo de la reja  až 55 HRC
Dureza de la lámina SK  až 92 HRA
Dureza del material recargado por soldadura  až 60 HRC
Vida útil de la reja + 400-600 %
Cincel 50 MULTICARBIDE PRO
Anchura de la reja  50 mm
Dureza del cuerpo de la reja  až 55 HRC
Dureza de la lámina SK  až 92 HRA



Cincel 40 CARBIDE con aletas reemplazables
Anchura de la reja  280 mm
Anchura del cuerpo de la reja 43 mm
Grosor de la reja 6 mm
Dureza del cuerpo hasta 55 HRC
Dureza de la lámina SK hasta 92 HRA

Para arada de subsuelo de toda la superficie

Cincel 50 MULTICARBIDE
Anchura de la reja  50 mm
Dureza del cuerpo de la reja  až 55 HRC
Dureza de la lámina SK  až 92 HRA
Vida útil de la reja + 400-600 %

Variantes de enganches

Ojal para el enganche inferior Ø 50 mm, Ø 70 mm
Juego de pernos para el enganche TBZ categoría 4
Enganche TBZ categoría 3
Enganche K80 Ø 80 mm

Equipamiento opcional

Ruedas de guía de apoyo - juego
Hydrotronic - distribuidor electrodinámico de circuitos

División del 1 circuito del tractor a 3 circuitos con el mando electrónico.
