Tecnología

Cultivador Fantom N/NS

1 Zona del cultivo. Profundidad del cultivo de 4–15 cm. Los cinceles de cultivo con la geometría óptima en tres filas a poca distancia aseguran el resultado muy bueno del cultivo fino y mezclado intenso del suelo con residuos vegetales por toda la superficie.
2 Zona de aplanado de lomas. Los elementos de aplanado aumentan también el efecto del esparcimiento de restos vegetales.
3 Zona de trituración de terrones y compactación posterior del suelo. La óptima compactación posterior del suelo asegura también la buena penetración de precipitaciones y la capilaridad de la humedad del suelo hacia la superficie.

El cultivador Fantom es una máquina montada con tres filas de rejas para la arada de rastrojo de toda la superficie con un intenso efecto de mezclado después de la cosecha.

Máquina compleja aprovechable para la arada de rastrojo y procesamiento del suelo antes de la siembra

Para aplanar la superficie detrás de las rejas se aprovecha la rastra asimétrica de varas que se destaca por el efecto eficaz del aplanamiento y pasabilidad grande para restos vegetales. El cilindro tubular asegura la óptima condensación posterior y también el preciso guiado profundo de la máquina.

Máquina universal con el precio bajo de adquisición y alto valor útil

Gracias a su construcción es muy universal, aprovechable tanto para la arada a rastrojo como para el procesamiento del suelo antes de la siembra o abono con estiércol. El peso bajo de la máquina reduce la carga de la parte trasera de los tractores durante el transporte. Gracias a su construcción simple y maciza, el cultivador Fantom ofrece el compromiso óptimo entre el precio de adquisición y el valor útil.

El cultivador Fantom es una máquina montada con tres filas de rejas para la arada de rastrojo de toda la superficie con un intenso efecto de mezclado después de la cosecha.

Máquina compleja aprovechable para la arada de rastrojo y procesamiento del suelo antes de la siembra

Para aplanar la superficie detrás de las rejas se aprovecha la rastra asimétrica de varas que se destaca por el efecto eficaz del aplanamiento y pasabilidad grande para restos vegetales. El cilindro tubular asegura la óptima condensación posterior y también el preciso guiado profundo de la máquina.

Máquina universal con el precio bajo de adquisición y alto valor útil

Gracias a su construcción es muy universal, aprovechable tanto para la arada a rastrojo como para el procesamiento del suelo antes de la siembra o abono con estiércol. El peso bajo de la máquina reduce la carga de la parte trasera de los tractores durante el transporte. Gracias a su construcción simple y maciza, el cultivador Fantom ofrece el compromiso óptimo entre el precio de adquisición y el valor útil.

Rendimiento alto

  • Velocidad alta de trabajo hasta 12 km/h.
  • Resistencia al tiro baja y mezclado excelente del suelo gracias a la forma optimizada de las rejas.

Alta calidad del trabajo

  • Guiado profundo preciso  con la condensación óptima del suelo.
  • Penetración excelente de las azadas en el suelo.
  • Órganos de trabajo sin mantenimiento provistos de láminas de carburo cementado para el desgaste mínimo.
  • La forma de las rejas asegura la alta pasabilidad para restos vegetales.

Técnica

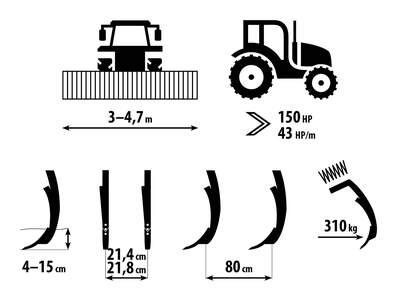

Cultivador Fantom NS

  1. Las azadas en tres filas cultivan el suelo.
  2. El cilindro trasero condensa el suelo.

Construcción robusta

Los materiales ennoblecidos de alta firmeza en unión con la tecnología eXtra STEEL line son la garantía de la larga vida útil de nuestras máquinas hasta en las condiciones más difíciles.

Acero resistente a la fricción
Las rejas de la construcción comprobada son de acero de extrema firmeza resistente a fricción y disponen de láminas con carburo cementado en la punta de la reja. Para aumentar la vida útil, las partes superiores de la reja pueden ser complementadas de otras placas con carburo cementado o partes soldadas de metal duro.
Dispositivo de seguridad de resortes
Dispositivo de seguridad de resortes resistente y sin mantenimiento con la fuerza grande del desbloqueo 310 kg en la punta de la reja.
Sistema de acoplamiento rápido de las rejas
El sistema de acoplamiento rápido de las rejas (cuño, tornillo) permite el cambio muy rápido de las rejas sin el riesgo de perder órganos de trabajo.

Operación fácil

Gracias al mínimo de los puntos de ajuste y lubrificación, la operación, el mando y también el mantenimiento posterior son una acción muy fácil que puede realizar cualquiera. El ajuste de la profundidad de trabajo o de rastras de aplanamiento en esta máquina es mecánico y fácil.

  • Puntos de lubrificación mínimos.
  • Puntos de ajuste mínimos.
Ajuste de la profundidad de trabajo
Ajuste fácil de la profundidad de trabajo por medio de calzos en los cilindros.
Ajuste de las rastras
Ajuste de las rastras de aplanamiento por medio del perno.

Solución inteligente de la construcción de la máquina

La ventaja de la construcción de esta máquina es su uso múltiple y ajustabilidad que aportan la alta variabilidad del trabajo.

  • Hábil para trabajar en el campo gracias a la corta construcción compacta.
  • Posición tranquila de la máquina en el campo gracias a la construcción corta.
  • Posibilidad del cambio de la distancia entre las rejas.
  • Posibilidad de trabajar con la máquina abatida.
Ancho de trabajo 3 metros
Trabajo con la máquina abatida.
Ancho de trabajo 4,7 metros
Ancho de trabajo completo.
Arada de rastrojo de toda la superficie
Con la instalación de rejas de punta es posible la arada de rastrojo de todo el campo en la superficie hasta la profundidad de 20 cm.

Parámetros

Parámetros técnicos Unidades Fantom 300 N Fantom 350 N Fantom 470 NS
Anchura de trabajo mm 3 000 3 500 4 700
Anchura de transporte mm 3 000 3 500 3 000
Altura de transporte mm 1 330 1 380 1 930
Longitud total de la máquina mm 3 330 3 330 3 450
Profundidad de trabajo mm 40–150 40–150 40–150
Cantidad de rejas uds. 13 16 22
distancia entre rejas mm 218 214 214
Cantidad de filas de rejas uds. 3 3 3
Distancia entre filas mm 800 800 800
Fuerza de desbloqueo de rejas kg 310 310 310
Altura interior del bastidor mm  730 730 730
Rendimiento de trabajo ha/h 2,4–3,6 2,8–4,2 3,7–5,5
Potencia necesaria 1 kW
CV
110–165
150–225
120–180
160–240
150–225
200–300
Velocidad de trabajo km/h 8–12 8–12 8–12
Velocidad máxima de transporte 3 km/h 20 20 20
Accesibilidad máxima de pendiente ° 6 6 6
Cantidad de circuitos hidráulicos / presión bar      1 / 200
Cantidad de acoplamientos hidráulicos / tipo        2 / ISO 12,5
Requerimiento del enganche del tractor   TBZ cat. 2 y 3 TBZ cat. 2 y 3 TBZ cat. 2 y 3
Peso de la máquina 2 kg 1 200 1 350 2 000


1 Medio de tiro recomendado, la potencia real necesaria puede cambiar notablemente según la profundidad del procesamiento, condiciones del suelo, pendientes, desgaste de los órganos de trabajo y ajuste de los mismos.
2 Peso de la máquina con el cilindro tubular..
3 Transporte / sistema de freno: Respete los reglamentos nacionales válidos para el transporte de máquinas en vías públicas. Verifique las leyes válidas en el país concreto y reglamentos de los máximos pesos totales permitidos y carga de ejes y también del uso indispensable del sistema de frenos. Si tiene más preguntas, diríjase a nuestro representante comercial.

N - máquina montada
NS - máquina montada abatible

Opcional

Galería de fotos

Vídeo

Archivos

Manuales de uso

Accesorios

Rodillos

Rodillo de discos
Diámetro  580 mm
Peso 220 kg/m
Rodillo doble
Diámetro  400/350 mm
Peso 120 kg/m
Rodillo ring
Diámetro  520 mm
Peso 160 kg/m
Rodillo de tubo
Diámetro  600 mm
Peso 90 kg/m
Rodillo V
Diámetro  600 mm
Peso 175 kg/m

Muy importante es la selección correcta del tipo del rodillo trasero que participa considerablemente en la calidad final del tratamiento El cilindro vuelve a condensar el suelo triturando y aplanando. La elección del tipo del cilindro depende del tipo del suelo y modo del aprovechamiento de la máquina.

Cilindro TRS
de tubos
DR
doble
RR
ring
SDR
de discos
VR
Trituración ●●○○ ●●●○ ●●●○ ●●●○ ●●●○
Apisonamiento ●●●○ ●●●○ ●●●● ●●●● ●●●●
Guiado profundo ●●●○ ●●●● ●●●● ●●●● ●●●●
Resistencia contra atascado ●○○○ ●●●○ ●●●● ●●●○ ●●●●
Conveniencia para suelos pedrosos ●●●○ ●●●○ ●●●○ ●●●○ ●●●○
Conveniencia para suelos mojados ●○○○ ●●○○ ●●●● ●●●● ●●●●
Suelos pesados ●●○○ ●●●● ●●●● ●●●● ●●●●
Suelos medianos ●●●○ ●●●● ●●●● ●●●● ●●●●
Suelos ligeros ●●●● ●●●● ●●●● ●●●○ ●●●●

Cincel

Cincel 50 CARBIDE
Anchura de la reja  50 mm
Dureza del cuerpo de la reja  až 55 HRC
Dureza de la lámina SK  až 92 HRA
Dureza del material recargado por soldadura  až 60 HRC
Vida útil de la reja + 400-600 %
Cincel 50 MULTICARBIDE PRO
Anchura de la reja  50 mm
Dureza del cuerpo de la reja  až 55 HRC
Dureza de la lámina SK  až 92 HRA



Cincel 40 CARBIDE con aletas reemplazables
Anchura de la reja  280 mm
Anchura del cuerpo de la reja 43 mm
Grosor de la reja 6 mm
Dureza del cuerpo hasta 55 HRC
Dureza de la lámina SK hasta 92 HRA

Para arada de subsuelo de toda la superficie

Cincel 50 MULTICARBIDE
Anchura de la reja  50 mm
Dureza del cuerpo de la reja  až 55 HRC
Dureza de la lámina SK  až 92 HRA
Vida útil de la reja + 400-600 %

Equipamiento opcional

Micro Drill

Siembra de semillas finas.
