DUOLENT PS Cultivador Rastrojero

Cultivo hasta 30 cm con excelente abono de residuos vegetales

Consultar con el concesionario Piezas de repuesto

Ventajas principales

Excelente flujo de residuos

Espaciado de puntas 42 cm

Cultivo de rastrojo de ancho completo post-cosecha con efecto de mezcla intensivo

Excelente incorporación de restos vegetales

Más sobre la tecnología

Amplia gama de sistemas de protección de puntas

Múltiples opciones de protección de puntas duraderas y sin mantenimiento, fuerza de liberación hasta 600 kg

Ver variantes

Colocación de fertilizante en dos horizontes posible

Ver variantes

Especificaciones técnicas completas

Parámetros

Tecnología

Cultivo de rastrojo superficial con alas de hasta 6–20 cm de profundidad

Cultivo profundo sin alas hasta 30 cm de profundidad

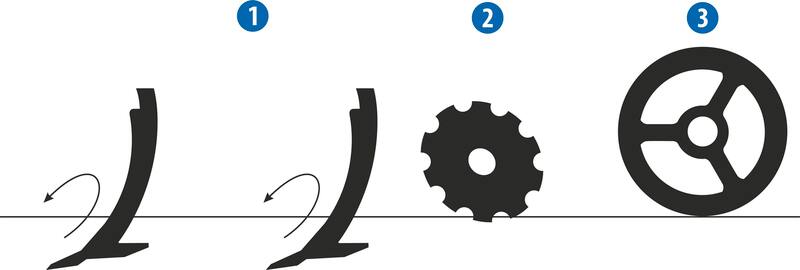

1	Zona del cultivo. Profundidad del cultivo de rango amplio de 6–35 cm. Para el cultivo de 6 a 20 cm se pueden usar aletas de rastrojado de toda la superficie. Los cinceles de cultivo con la geometría optimizada en dos filas aseguran muy buen cultivo y abono excelente de residuos vegetales con baja resistencia a tracción.
2	Zona de aplanado de surcos. Los discos de aplanado aumentan también el efecto del abono de restos vegetales.
3	Zona de trituración de terrones y compactación posterior del suelo. La óptima compactación posterior del suelo asegura también la buena penetración de precipitaciones y la capilaridad de la humedad del suelo hacia la superficie.

Opciones de almacenamiento de fertilizantes.

El fertilizante se deposita debajo de la superficie y se coloca en la parte inferior del perfil del suelo procesado

Parte del fertilizante se coloca debajo de la superficie en la parte inferior del perfil del suelo procesado, y parte justo debajo de la superficie a ambos lados

El fertilizante se deposita justo debajo de la superficie a ambos lados

Alto rendimiento y calidad del trabajo

Velocidad de trabajo alta hasta 12 km/h.
Resistencia al tiro baja y mezclado excelente del suelo gracias a la forma optimizada de las rejas.
Excelente permeabilidadde restos vegetales gracias a la distancia entre las rejas de 420 mm.
Forma espiral de la parte superior de las rejas para el flujo controlado del suelo.
Cuerpos de trabajo sin mantenimiento provistos de láminas de carburo cementado para el desgaste mínimo.

Dos tipos de cultivo del suelo

Aflojamiento de zona profunda con mezcla parcial

Los cinceles cultivadores con geometría optimizada garantizan un aflojamiento zonal profundo para mejorar la infiltración de agua.

Rotura de la capa de arado sin mezclar el suelo

El cincel sin mezcla es ideal para romper capas compactadas y restaurar la infiltración del suelo en campos anegados sin mezclar activamente las capas de suelo.

Técnica

Ejemplos de configuraciones posibles

Cultivador Rastrojero Duolent DX 460 PS

Cuchillas mezcladoras de gran tamaño con bloqueo de resorte, ubicadas en dos filas con ajuste hidráulico de profundidad; discos niveladores con ajuste mecánico; unidad de siembra Microdrill. El rodillo trasero doble DR garantiza una excelente guía de profundidad y una óptima consolidación del suelo.

Cultivador Rastrojero Duolent DX 600 PS

Cuchillas mezcladoras de gran tamaño con doble bloqueo de resorte, ubicadas en dos filas con ajuste hidráulico de profundidad; kit de aplicación para fertilizante granulado, discos niveladores ajustables mecánicamente; el rodillo trasero de discos SDR consolida el suelo de forma óptima.

Los materiales refinados de alta resistencia junto con la tecnología eXtra STEEL line son la garantía de la larga vida útil de nuestras máquinas hasta en las condiciones más difíciles.

Construcción robusta

Materiales de alta firmeza

En nudos claves se usan materiales ennoblecidos de alta firmeza para garantizar su larga vida útil.

Extrema durabilidad de las piezas de trabajo

Para aumentar aún más la vida útil, la parte superior de la reja puede complementarse con placas adicionales hechas de carburos sinterizados o recubrimiento duro.

Bastidor de dimensión fuerte

Bastidor de dimensión fuerte de acero de alta firmeza.

Selección de diversas variantes de cierres de cincel resistentes y sin mantenimiento, con alta fuerza de liberación

Cierre de resorte con un resorte, fuerza de liberación: 450 kg

Cierre de resorte con dos resortes, fuerza de liberación: 550 kg

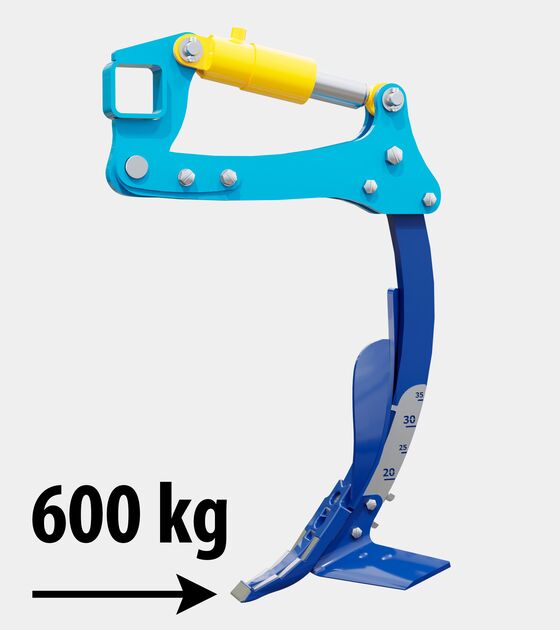

Cierre hidráulico, fuerza de liberación: 600 kg

Operación fácil

Gracias al mínimo de los puntos de ajuste y lubrificación, la operación, el mando y también el mantenimiento posterior son una acción muy fácil que puede realizar cualquiera.

Puntos de ajuste mínimos.
Puntos de lubrificación mínimos.

Ajuste de la profundidad de trabajo

Ajuste sencillo de la profundidad de trabajo de los cinceles en los cilindros por medio de arandelas inclinables.

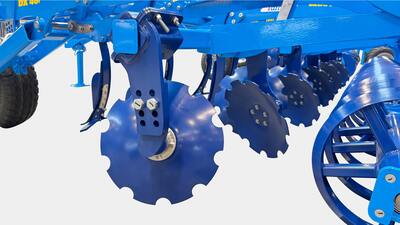

Discos de abono ajustable

Discos de abono con la altura ajustable fácilmente, amortiguados por elementos de caucho..

Ajuste hidráulico de discos de nivelación

Equipamiento opcional. Ajuste fácil y rápido de los discos cómodamente desde la cabina del tractor también durante los trabajos en el campo.

Fácil ajuste de los discos de nivelación exteriores

Los discos exteriores de aplanamiento son ajustables fácilmente por medio del perno - para la unión precisa de las pasadas.

Solución inteligente de la construcción de la máquina

La ventaja de la construcción de esta máquina es su uso múltiple y ajustabilidad que aportan la alta variabilidad del trabajo.

Hábil para trabajar en el campo gracias a la corta construcción compacta.
Estable gracias a la construcción corta y eje ligero.

Giros en cilindros

Una mayor estabilidad y velocidad de giros en las vueltas gracias a la posibilidad de girar en todos los cilindros.

Discos de abono amortiguados

Discos de abono amortiguados para el aplanamiento de calidad de la superficie del suelo

Sistema del abatimiento

Sistema patentado del abatimiento que permite abatir la máquina de ancho de trabajo de 7,9 m al ancho de transporte de 3 m y altura de 4 m que cumple los reglamentos para la circulación en vías públicas.

Arada de rastrojo de toda la superficie

Con la instalación de aletas es posible la arada de rastrojo de todo el campo en la superficie entera hasta la profundidad de 20 cm.

Unidad de siembra Micro Drill

La construcción ingeniosa de la máquina permite instalar la unidad de siembra Micro Drill destinada a la siembra de plantas intermedias o siembra directa de hierba.

Información más detallada de la unidad de siembra Micro Drill >

Parámetros

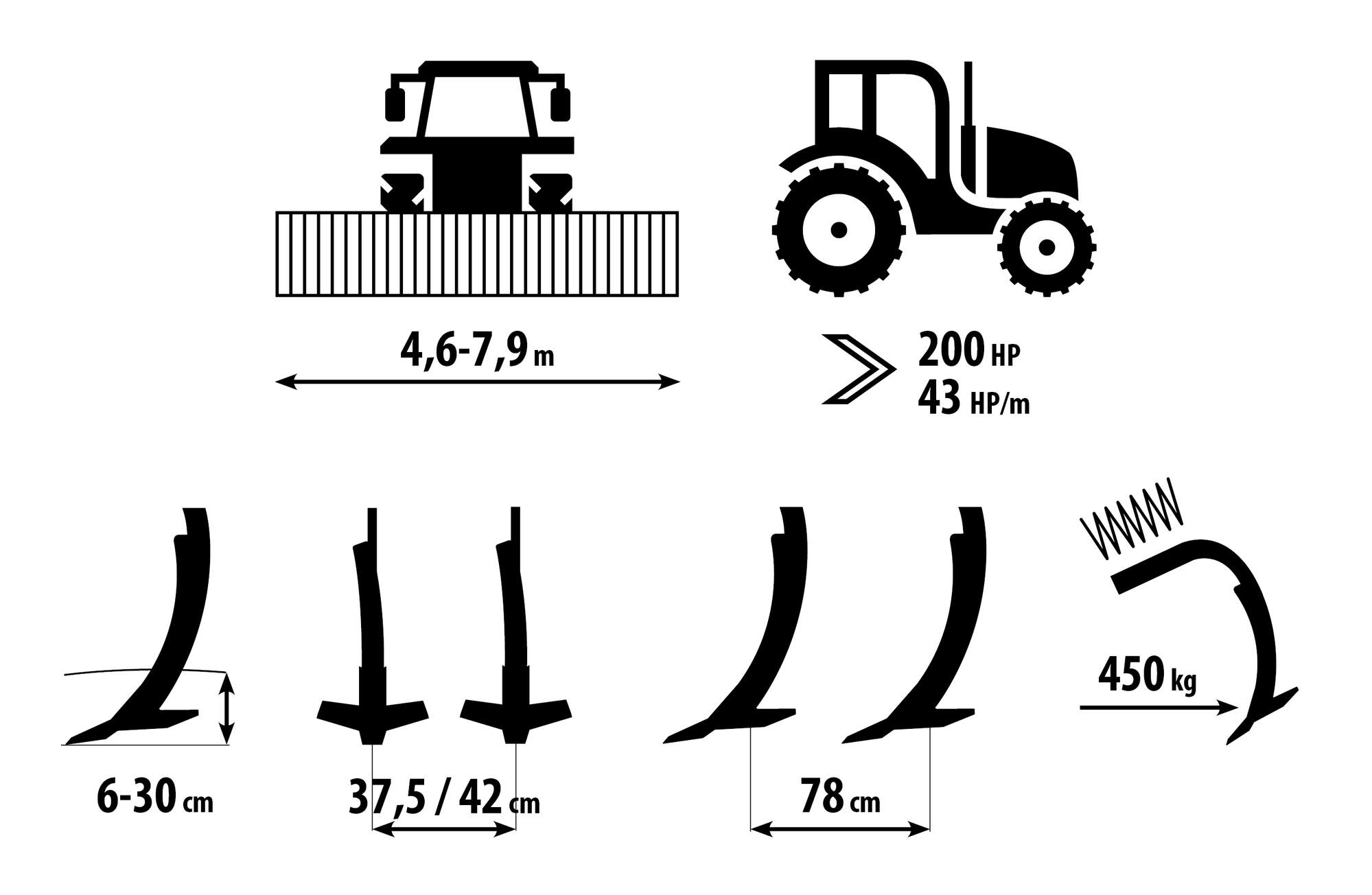

Parámetros técnicos	Unidades	Duolent DX 420 PSM	Duolent DX 460 PS	Duolent DX 570 PSM	Duolent DX 600 PS	Duolent DX 720 PSM	Duolent DX 800 PS
Anchura de trabajo	mm	4 200	4 600	5 700	6 200	7 200	7 900
Anchura de transporte	mm	3 000	3 000	3 000	3 000	3 000	3 000
Altura de transporte	mm	2 700	2 700	3 050	3 300	3 750	4 000
Longitud total de la máquina	mm	6 762	6 762	6 762	6 762	6 762	6 762
Profundidad de trabajo	mm	60–300	60–300	60–300	60–300	60–300	60–300
Cantidad de rejas	uds.	11	11	15	15	19	19
Distancia rejas	mm	375	420	375	420	375	420
Cantidad de filas de rejas	uds.	2	2	2	2	2	2
Distancia entre filas	mm	780	780	780	780	780	780
Fuerza de desbloqueo de rejas	kg	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600
Altura interior del bastidor	mm	880	880	880	880	880	880
Diámetro de discos de abono	mm	460	460	460	460	460	460
Rendimiento de trabajo	ha/h	3,4–5	3,7–5,5	4,6–6,8	4,8–7,2	5,8–8,6	6,4–9,6
Potencia necesaria ¹	kW CV	150–225 200–300	150–225 200–300	220–330 300–450	220–330 300–450	265–400 360–540	265–400 360–540
Velocidad de trabajo	km/h	8–12	8–12	8–12	8–12	8–12	8–12
Accesibilidad máxima de pendiente	°	6	6	6	6	6	6
Dimensión de neumáticos - transporte		19.0/45-17	19.0/45-17	19.0/45-17	19.0/45-17	19.0/45-17	19.0/45-17
Tipo del freno / distribución ³		aire / de dos mangueras	aire / de dos mangueras	aire / de dos mangueras	aire / de dos mangueras	aire / de dos mangueras	aire / de dos mangueras
Presión necesaria ³	kPa	8,5	8,5	8,5	8,5	8,5	8,5
Cantidad de circuitos hidráulicos / presión	bar	3 / 200	3 / 200	3 / 200	3 / 200	3 / 200	3 / 200
Cantidad de acoplamientos hidráulicos / tipo		6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5
Requerimiento del enganche del tractor		TBZ cat. 3 y 4; enganche inferior K80; ojal Ø 40, 50, 70 mm
Peso aproximado de la máquina ²	kg	4 240	4 450	5 750	6 050	6 450	6 795

Medio de tiro recomendado, la potencia real necesaria puede cambiar notablemente según la profundidad del procesamiento, condiciones del suelo, pendientes, desgaste de los órganos de trabajo y ajuste de los mismos.

Peso aproximado de la configuración de máquina más común. El peso exacto puede variar considerablemente según el equipamiento específico. Contacte con su representante comercial.

Alternativa del freno hidráulico / presión de funcionamiento 130 ± 5 bar.

máquina abatible semi montada

PSM

máquina plegadora semisuspendida con distancia entre cinceles de 375 mm, diseñada para la opción de aplicar fertilizante en hileras de 750 mm antes de sembrar cultivos en hileras anchas

Transporte / sistema de freno: Respete los reglamentos nacionales válidos para el transporte de máquinas en vías públicas. Verifique las leyes válidas en el país concreto y reglamentos de los máximos pesos totales permitidos y carga de ejes y también del uso indispensable del sistema de frenos. Si tiene más preguntas, diríjase a nuestro representante comercial.

Mejoramos e innovamos constantemente nuestros productos para brindar las mejores soluciones posibles a las tendencias tecnológicas actuales y satisfacer los requisitos de los clientes. Por este motivo, algunos de los productos ofrecidos pueden tener una fabricación diferente a la que se muestra en el sitio web. Las especificaciones y los parámetros de la máquina se confirmarán al realizar el pedido.

Opcional

Accesorios

Rodillos

Rodillo ring doble DR

Diámetro	400/350 mm
Peso	180 kg/m

Rodillo ring RR

Diámetro	520 mm
Peso	160 kg/m

Rodillo ring doble DRR

Diámetro	540/540 mm
Peso	195 kg/m

Rodillo ring

Diámetro	586 mm
Peso	200 kg/m

Rodillo de discos SDR

Diámetro	580 mm
Peso	220 kg/m

Rodillo V VR

Diámetro	600 mm
Peso	175 kg/m

V-ring doble DVR

Diámetro	550/550 mm
Peso	180 kg/m

Muy importante es la selección correcta del tipo del rodillo trasero que participa considerablemente en la calidad final del tratamiento El cilindro vuelve a condensar el suelo triturando y aplanando. La elección del tipo del cilindro depende del tipo del suelo y modo del aprovechamiento de la máquina.

Rodillos	DR doble	Ring RR	DRR ring doble	LTX	SDR de discos	VR	DVR V-ring doble
Trituración	●●●●	●●●○	●●●○	●●●○	●●●○	●●●○	●●●○
Apisonamiento	●●●○	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●
Guiado profundo	●●●●	●●●●	●●●●	●●●●	●●○○	●●○○	●●○○
Resistencia contra atascado	●●●○	●●●●	●●●●	●●●○	●●●●	●●●○	●●●○
Conveniencia para suelos pedrosos	●●●○	●●●○	●●●○	●●●○	●●●○	●●●○	●●●○
Conveniencia para suelos mojados	●●○○	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●
Suelos pesados	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●
Suelos medianos	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●
Suelos ligeros	●●●●	●●●●	●●●●	●●○○	●●●○	●●●○	●●●○

Herramientas de trabajo

Cincel 75 MULTICARBIDE PRO

Anchura de la reja	75 mm
Dureza del cuerpo de la reja	až 55 HRC
Dureza de la lámina SK	až 92 HRA
Vida útil de la reja	+ 200-500 %

Cincel 75 MULTICARBIDE

Anchura de la reja	75 mm
Dureza del cuerpo de la reja	až 55 HRC
Dureza de la lámina SK	až 92 HRA
Vida útil de la reja	+ 150-400 %

Cincel 75 CARBIDE

Anchura de la reja	75 mm
Grosor de la reja	15 mm
Dureza del cuerpo de la reja	až 55 HRC
Dureza de la lámina SK	až 92 HRA
Vida útil de la reja	+ 100-200 %

Cincel 55 CARBIDE

Cincel para aflojar sin mezclar

Anchura de la reja	55 mm
Grosor de la reja	20 mm
Dureza del cuerpo de la reja	až 55 HRC
Dureza de la lámina SK	až 92 HRA
Vida útil de la reja	+ 100-200 %
Consumo del petróleo	- 10 %

Cincel 40 CARBIDE

Anchura de la reja	40 mm
Grosor de la reja	25 mm
Dureza del cuerpo de la reja	až 55 HRC
Dureza de la lámina SK	až 92 HRA
Vida útil de la reja	+ 100-200 %
Consumo del petróleo	- 10 %
