Tecnología

Cultivador Rastrojero Terrix

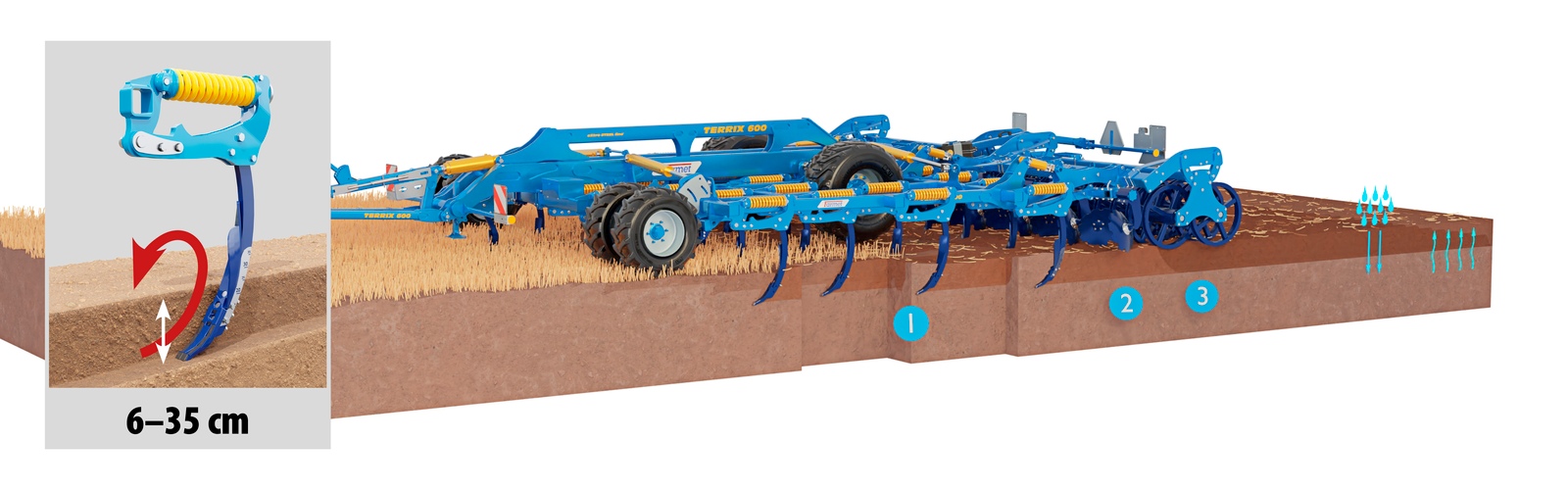

Terrix Quatro



1 Zona del cultivo. Profundidad del cultivo de rango amplio de 6 - 35 cm. Los cinceles de cultivo con la geometría óptima en cuatro filas aseguran el resultado muy bueno del cultivo y mezclado intenso del suelo con residuos vegetales por toda la superficie.
2 Zona de aplanado. Los discos de aplanado aumentan también el efecto del abono de restos vegetales.
3 Zona de trituración de terrones  y compactación posterior del suelo. La óptima compactación posterior del suelo asegura también la buena penetración de precipitaciones y la capilaridad de la humedad del suelo hacia la superficie.

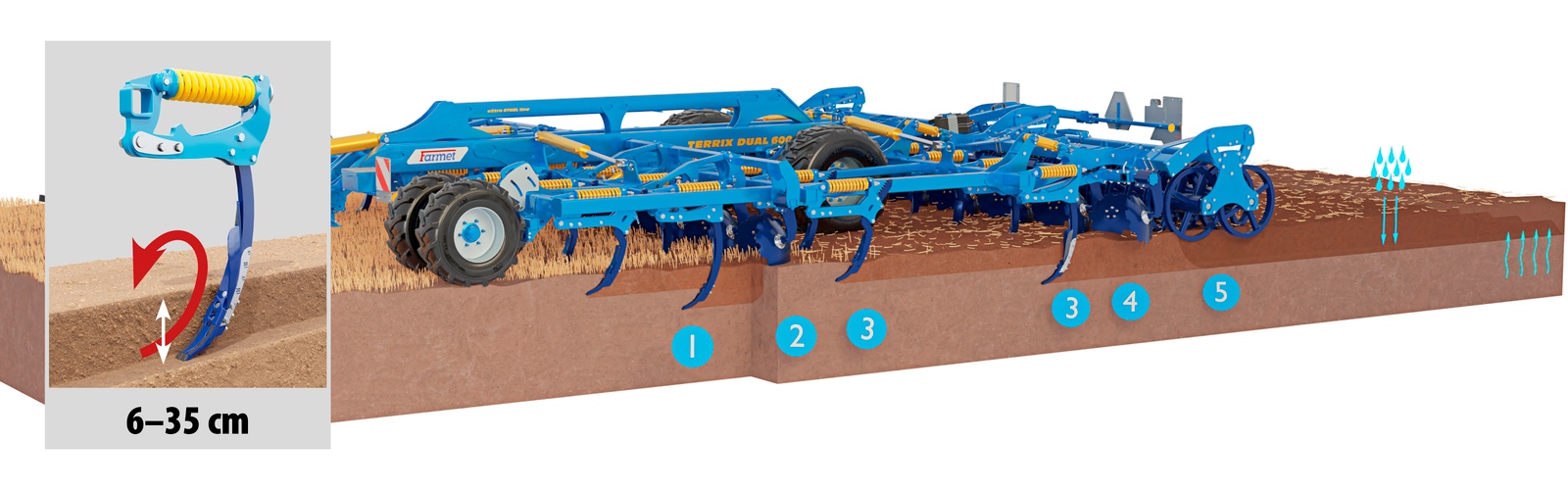

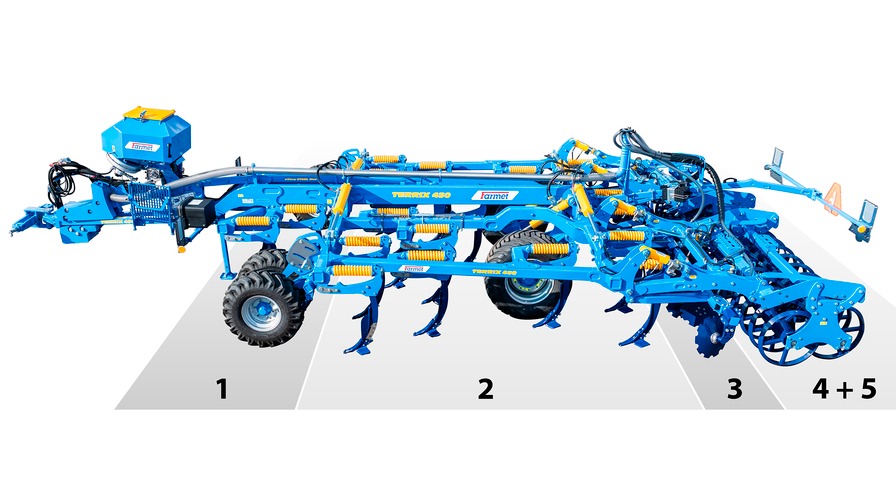

Terrix Dual



1 Primera zona del cultivo. La primera y segunda fila de rejas están ordenadas una tras otra en tándem. La primera fila de rejas con la geometría optimizada trata el suelo hasta la profundidad de 5–15 cm. La segunda fila de rejas especiales profundiza las bandas cultivas detrás de la primera fila hasta la profundidad de 15–35 cm.
2 Primera Zona de aplanado de surcos. Los discos de aplanado aumentan también el efecto del abono de restos vegetales.
3 Segunda zona del cultivo. La tercera y cuarta fila de rejas están ordenadas también en tándem una tras otra cultivando bandas intermedias detrás de la primera zona del cultivo. La tercera fila de rejas también trata el suelo hasta la profundidad de 5–15 cm. La segunda fila de rejas especiales profundiza las bandas cultivas detrás de la tercera fila hasta la profundidad de 15–35 cm.
4 Segunda Zona de aplanado de terrones. Los discos de aplanado aumentan también el efecto del abono de restos vegetales.
5 Zona de trituración de glebas y compactación posterior del suelo. La óptima compactación posterior del suelo asegura también la buena penetración de precipitaciones y la capilaridad de la humedad del suelo hacia la superficie.

Alto rendimiento y calidad del trabajo

  • Solución excelente para todos los tipos de suelos, se destaca en suelos pesados
  • Pasabilidad muy buena del suelo y restos vegetales
  • Alto nivel del mezclado y abono de restos vegetales
  • Cultivo profundo de toda la superficie (Terrix Quatro) o por zonas (Terrix Dual) del cultivo con la formación mínima de glebas

Técnica

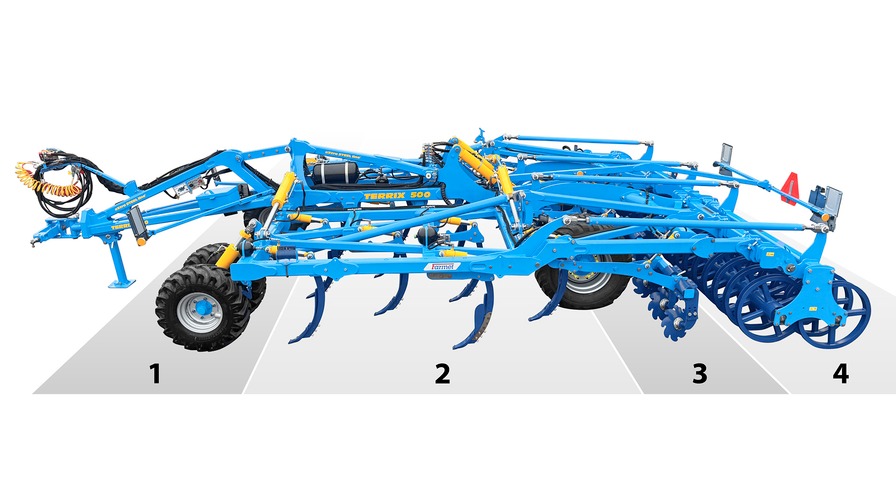

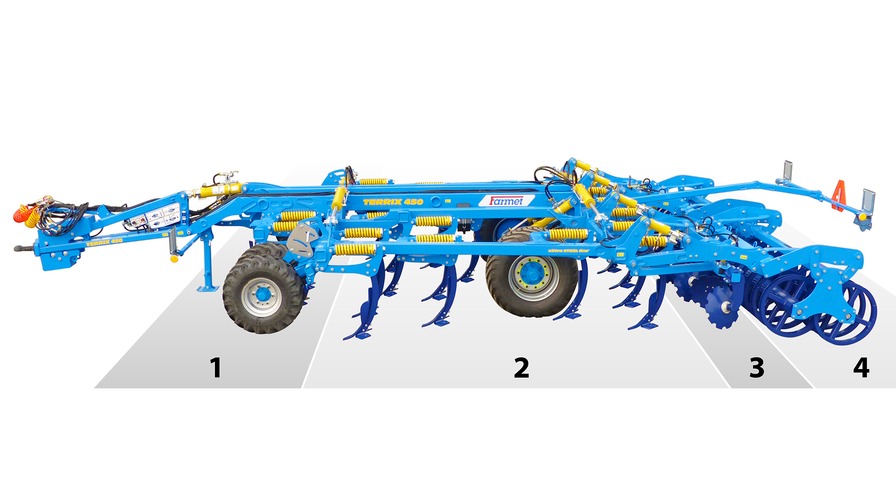

Cultivador Rastrojero Terrix Quatro PS

  1. Ruedas de guía de apoyo para el trabajo parejo del suelo.
  2. Cuatro filas de rejas macizas para la arada de rastrojo y cultivado profundo del suelo hasta la profundidad de 35 cm.
  3. Discos de aplanamiento para la creación de la estructura suave de la superficie del suelo.
  4. El cilindro trasero asegura la buena compactación posterior, trituración de glebas y aplanamiento de la superficie del terreno.

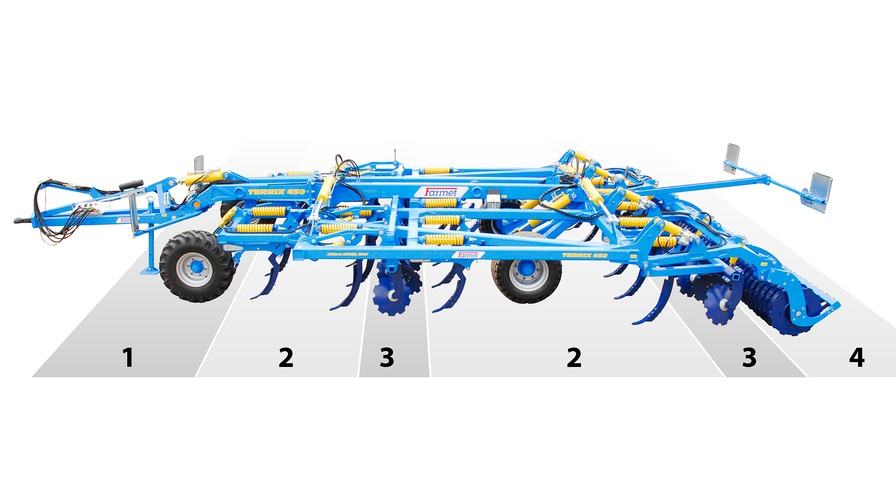

Cultivador Rastrojero Terrix Dual PS

  1. Ruedas de guía de apoyo para el trabajo parejo del suelo.
  2. Cuatro filas de rejas macizas para la arada de rastrojo y cultivado profundo del suelo hasta la profundidad de 35 cm.
  3. Discos de aplanamiento para la creación de la estructura suave de la superficie del suelo.
  4. El cilindro trasero asegura la buena compactación posterior, trituración de glebas y aplanamiento de la superficie del terreno.

Construcción robusta

Los materiales ennoblecidos de alta firmeza en unión con la tecnología eXtra STEEL line son la garantía de la larga vida útil de nuestras máquinas hasta en las condiciones más difíciles.

Acero resistente a la fricción
Las rejas de la construcción comprobada son de acero de extrema firmeza resistente a fricción y disponen de láminas con carburo cementado en la punta de la reja. Para aumentar la vida útil, las partes superiores de la reja pueden ser complementadas de otras placas con carburo cementado o partes soldadas de metal duro.

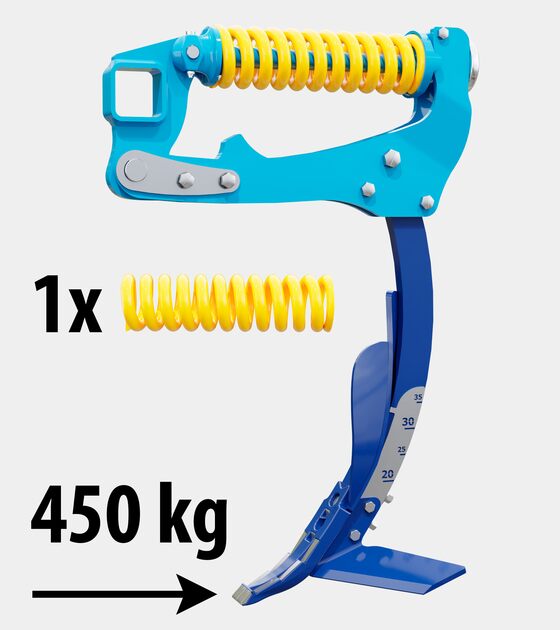

Dispositivo de seguridad de resortes
Dispositivo de seguridad de resortes resistente y sin mantenimiento con la fuerza grande del desbloqueo 450 kg.
Gráfico de la fuerza del desbloqueo

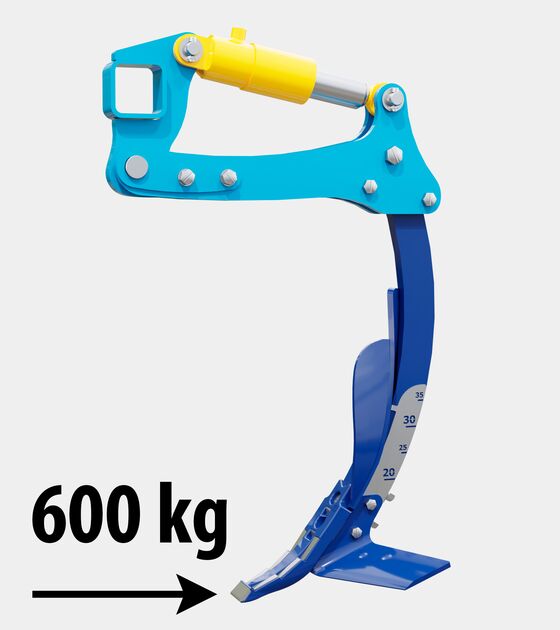

Protección en caso de la sobrecarga
Protección eficaz de la máquina y órganos de trabajo contra el daño.

Operación fácil

Gracias al mínimo de los puntos de ajuste y lubrificación, la operación, el mando y también el mantenimiento posterior son una acción muy fácil que puede realizar cualquiera.

  • Puntos de ajuste mínimos.
Sistema de fijación rápida de los cilindros
Se trata de acoplamiento y desacoplamiento fácil de los cilindros traseros - posibilidad de trabajar sin cilindros traseros.

Parámetros

Parámetros técnicos Unidades Terrix Quatro 450 PS Terrix Dual 450 PS Terrix Quatro 600 PS Terrix Dual 600 PS
Anchura de trabajo mm 4 500 4 500 6 000 6 000
Anchura de transporte mm 3 000 3 000 3 000 3 000
Altura de transporte mm 3 340 3 340  4 000 4 000
Longitud total de la máquina mm 10 500 10 500 10 500 10 500
Profundidad de trabajo mm 100─350 100─350 100─350 100─350
Cantidad de rejas uds. 23 22 29 30
Distancia entre rejas mm 210 420 210 420
Cantidad de filas de rejas uds. 4 4 4 4
Distancia entre filas mm min. 940 min. 940 min. 940 min. 940
Fuerza de desbloqueo de rejas kg 450 450 450 450
Altura interior del bastidor mm 870 870 870 870
Diámetro de discos de abono mm 460 460 460  460
Rendimiento de trabajo ha/h 3,6─5,4 3,6─5,4 4,8─7,2 4,8─7,2
Potencia necesaria 1 kW
CV
225─350
300─450
225─350
300─450
350─460
450─600
350─460
450─600
Velocidad de trabajo km/h  8─12  8─12 8─12  8─12
Velocidad máxima de transporte 4 km/h 30 30 30 30
Accesibilidad máxima de pendiente ° 6 6 6 6
Dimensión de neumáticos - transporte   550/45-22,5 19.0/45-17  550/45-22,5 19.0/45-17
Tipo del freno / distribución 3, 4   sin / aire sin / aire sin / aire sin / aire
Presión necesaria 3 kPa 5,5  5,5  5,5  5,5
Cantidad de circuitos hidráulicos / presión bar 4+1 / 200 4+1 / 200   4+1 / 200  4+1 / 200
Cantidad de acoplamientos hidráulicos / tipo   8 / ISO 12,5 8 / ISO 12,5  8 / ISO 12,5  8 / ISO 12,5
Requerimiento del enganche del tractor   enganche inferior K80; oja Ø 50, 70 mm
Peso de la máquina 2 kg 8 400 7 300 10 200 8 800


1 Medio de tiro recomendado, la potencia real necesaria puede cambiar notablemente según la profundidad del procesamiento, condiciones del suelo, pendientes, desgaste de los órganos de trabajo y ajuste de los mismos.
2 Peso de la máquina con el cilindro LTX.
3 Alternativa del freno hidráulico / presión de funcionamiento 130 ± 5 bar.
Transporte / sistema de freno: Respete los reglamentos nacionales válidos para el transporte de máquinas en vías públicas. Verifique las leyes válidas en el país concreto y reglamentos de los máximos pesos totales permitidos y carga de ejes y también del uso indispensable del sistema de frenos. Si tiene más preguntas, diríjase a nuestro representante comercial.

PS - máquina abatible semimontada

Opcional

Galería de fotos

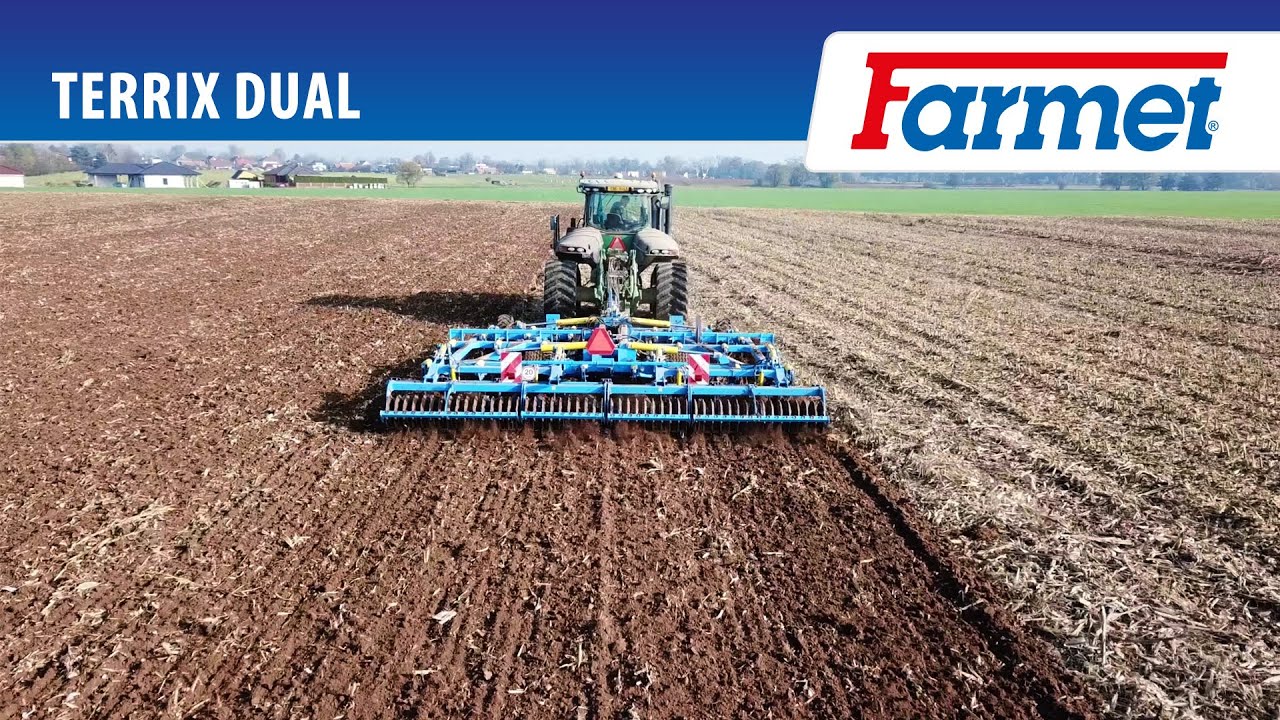

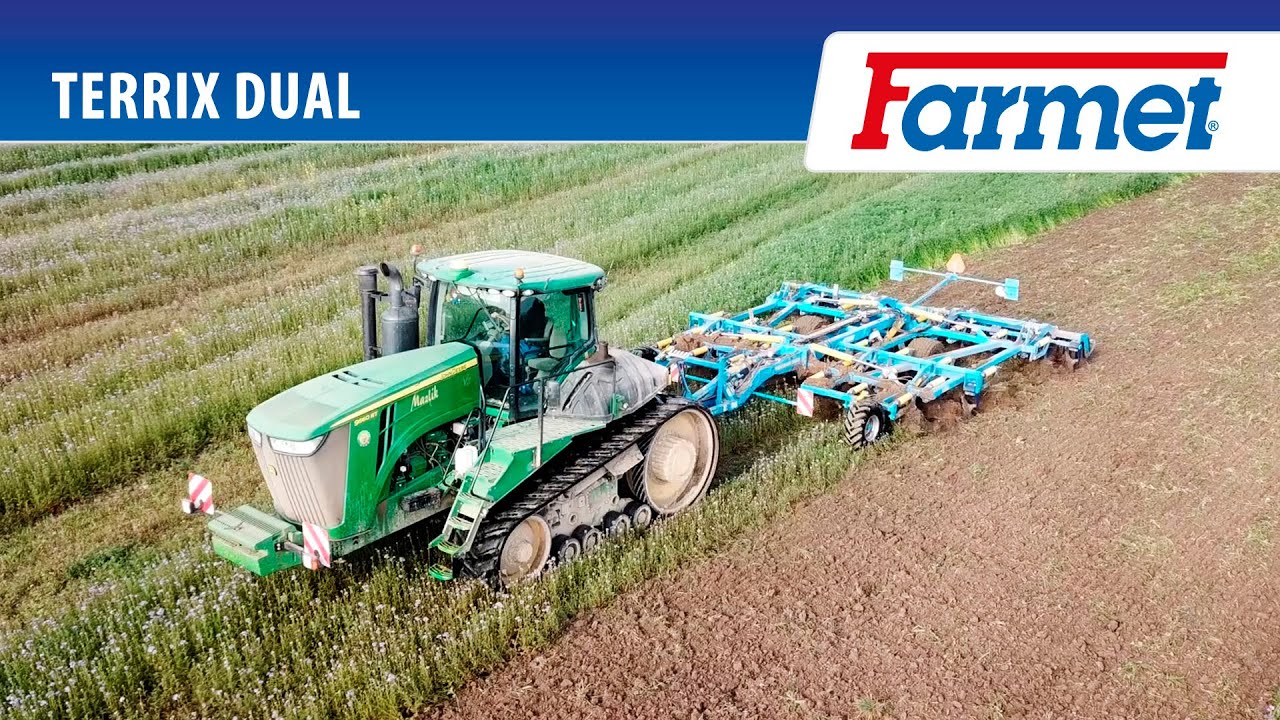

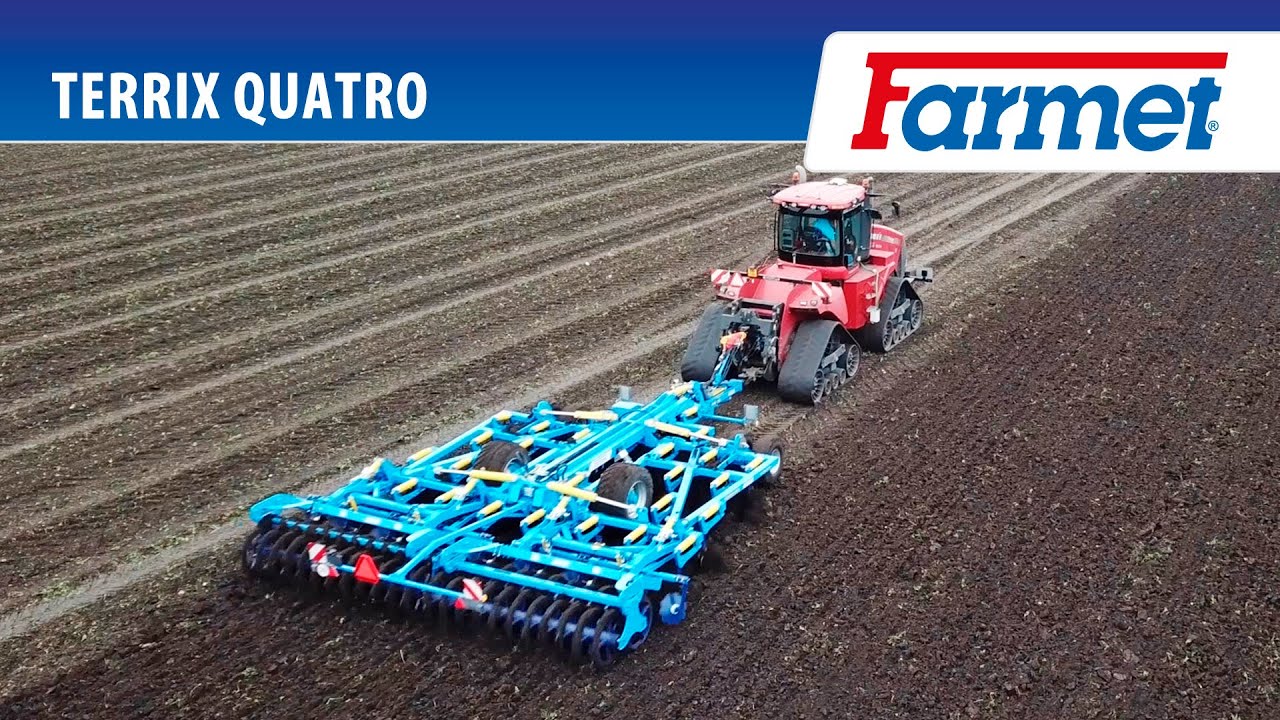

Vídeo

Archivos

Accesorios

Rodillos

Rodillo de discos
Diámetro  580 mm
Peso 220 kg/m
Rodillo ring doble
Diámetro  680/680 mm
Peso 195 kg/m
Rodillo ring
Diámetro  586 mm
Peso 200 kg/m
Rodillo V
Diámetro  600 mm
Peso 175 kg/m
Rodillo de tubo
Diámetro  600 mm
Peso 90 kg/m
V-ring doble
Diámetro  680/680 mm
Peso 165 kg/m

Muy importante es la selección correcta del tipo del rodillo trasero que participa considerablemente en la calidad final del tratamiento El cilindro vuelve a condensar el suelo triturando y aplanando. La elección del tipo del cilindro depende del tipo del suelo y modo del aprovechamiento de la máquina.

Cilindro TRS
de tubos
DRR
ring doble
LTX  SDR
de discos
Trituración ●●○○ ●●●○ ●●○○  ●●●○
Apisonamiento ●●●○ ●●●● ●●●● ●●●●
Guiado profundo ●●●○ ●●●● ●●●● ●●●●
Resistencia contra atascado ●○○○ ●●●● ●●●○ ●●●○
Conveniencia para suelos pedrosos ●●●○ ●●●○ ●●●○ ●●●○
Conveniencia para suelos mojados ●○○○ ●●●● ●●●● ●●●●
Suelos pesados ●●○○ ●●●● ●●●● ●●●●
Suelos medianos ●●●○ ●●●●  ●●●● ●●●●
Suelos ligeros ●●●● ●●●●  ●●●○ ●●●○



Cilindro VR DVR
V-ring doble
Trituración ●●●○ ●●●○
Apisonamiento ●●●● ●●●●
Guiado profundo ●●●● ●●●●
Resistencia contra atascado ●●●● ●●●●
Conveniencia para suelos pedrosos ●●●○ ●●●○
Conveniencia para suelos mojados ●●●● ●●●●
Suelos pesados ●●●● ●●●●
Suelos medianos ●●●● ●●●●
Suelos ligeros ●●●● ●●●●

Cinceles

Cincel 75 CARBIDE
Anchura de la reja  75 mm
Grosor de la reja 15 mm
Dureza del cuerpo de la reja  až 55 HRC
Dureza de la lámina SK  až 92 HRA
Vida útil de la reja + 100-200 %
Cincel 75 MULTICARBIDE
Anchura de la reja  75 mm
Dureza del cuerpo de la reja  až 55 HRC
Dureza de la lámina SK  až 92 HRA
Vida útil de la reja + 150-400 %
Cincel 75 MULTICARBIDE PRO
Anchura de la reja  75 mm
Dureza del cuerpo de la reja  až 55 HRC
Dureza de la lámina SK  až 92 HRA
Vida útil de la reja + 200-500 %
Cincel 40 CARBIDE
Anchura de la reja  40 mm
Grosor de la reja 25 mm
Dureza del cuerpo de la reja  až 55 HRC
Dureza de la lámina SK  až 92 HRA
Vida útil de la reja + 100-200 %
Consumo del petróleo - 10 %


Variantes de enganches

Ojal para el enganche inferior Ø 50 mm, Ø 70 mm
Enganche K80 Ø 80 mm

Equipamiento opcional

Micro Drill

Siembra de semillas finas.

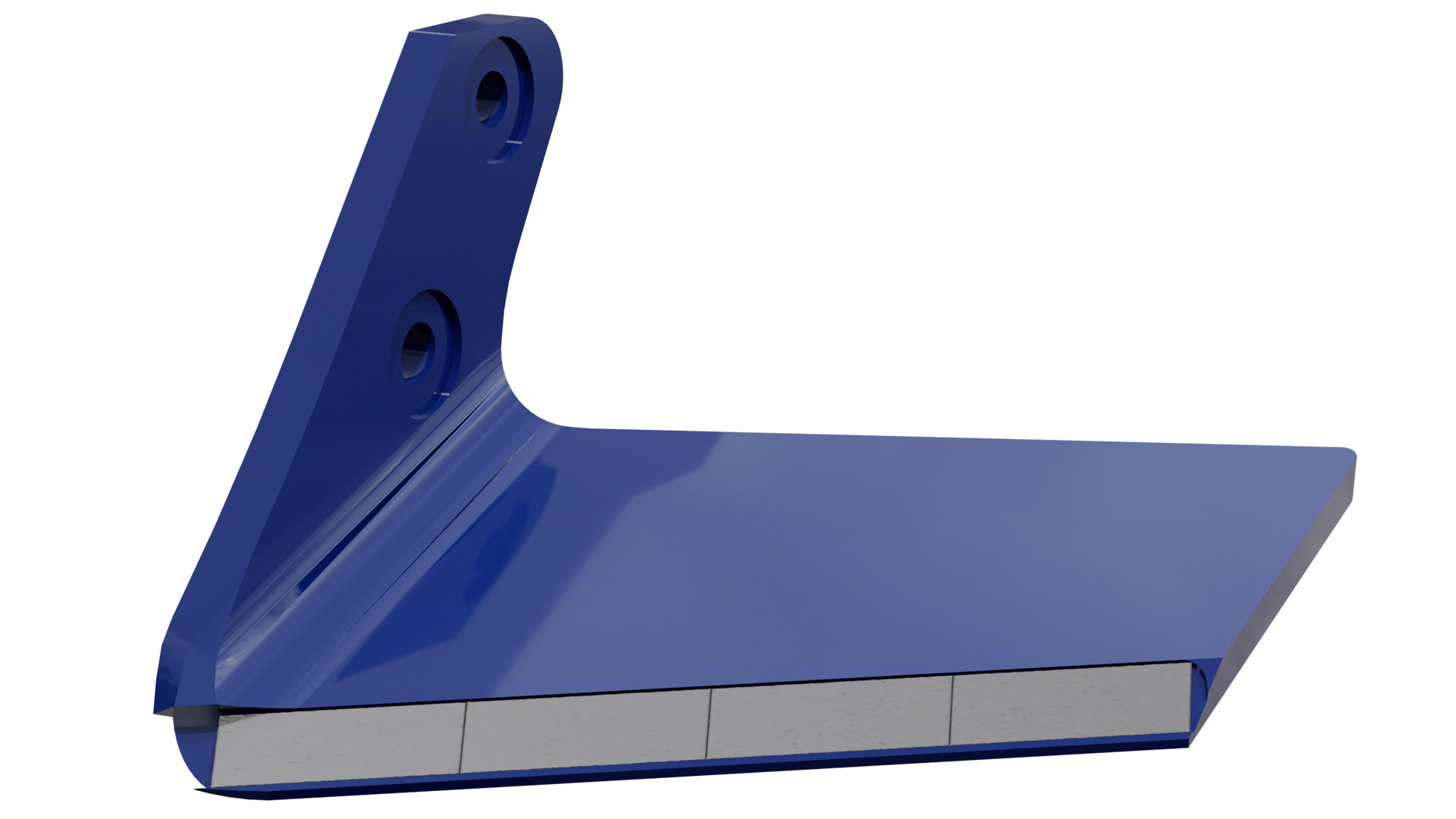

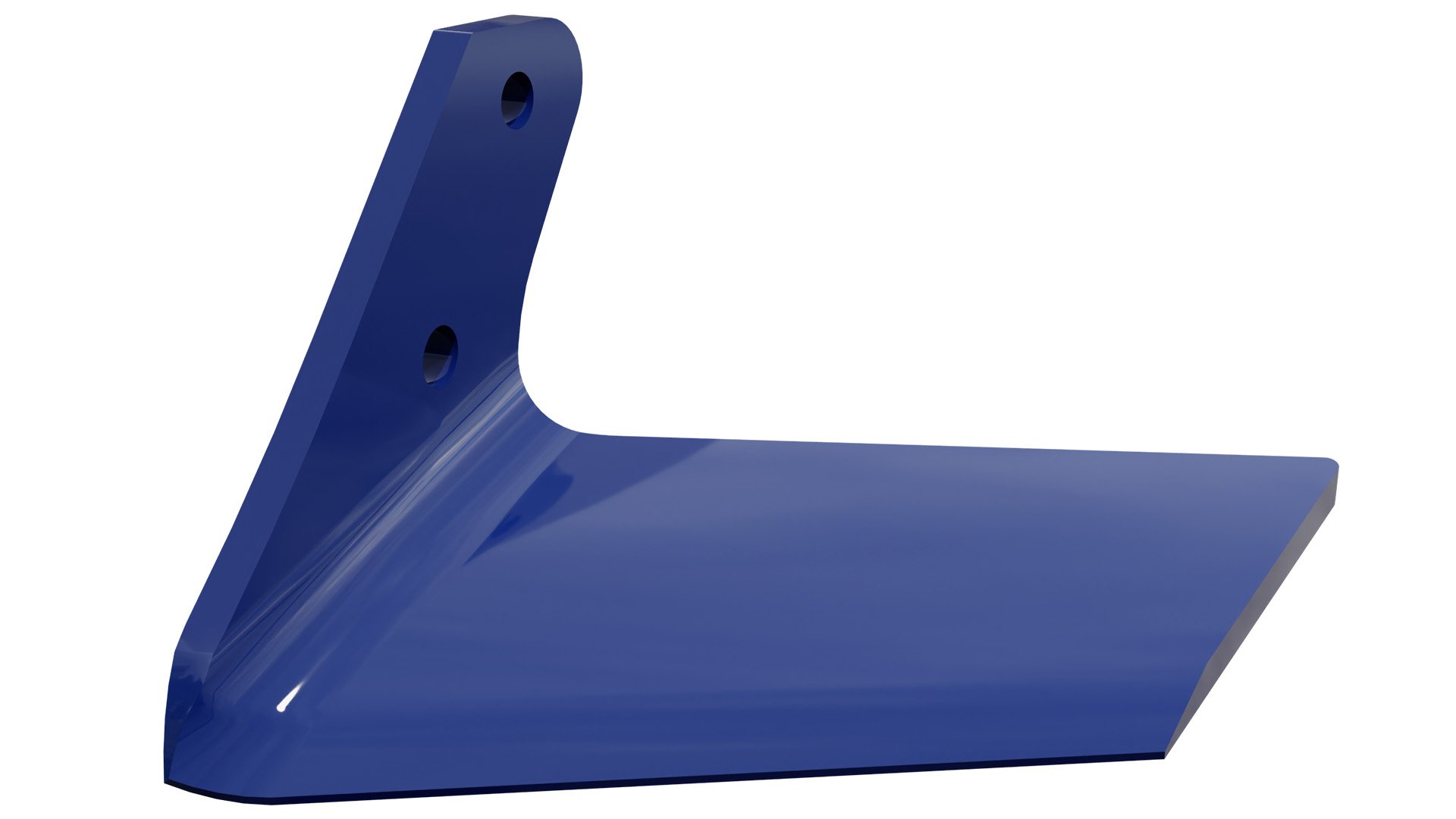

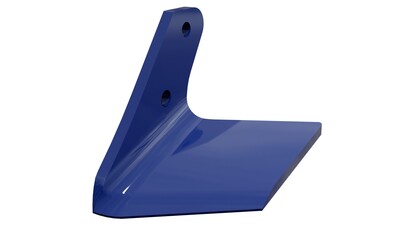

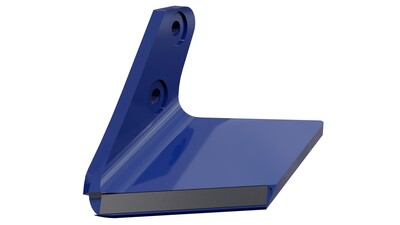

Ala izquierda

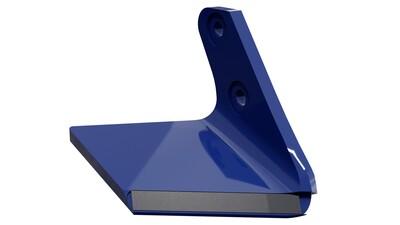

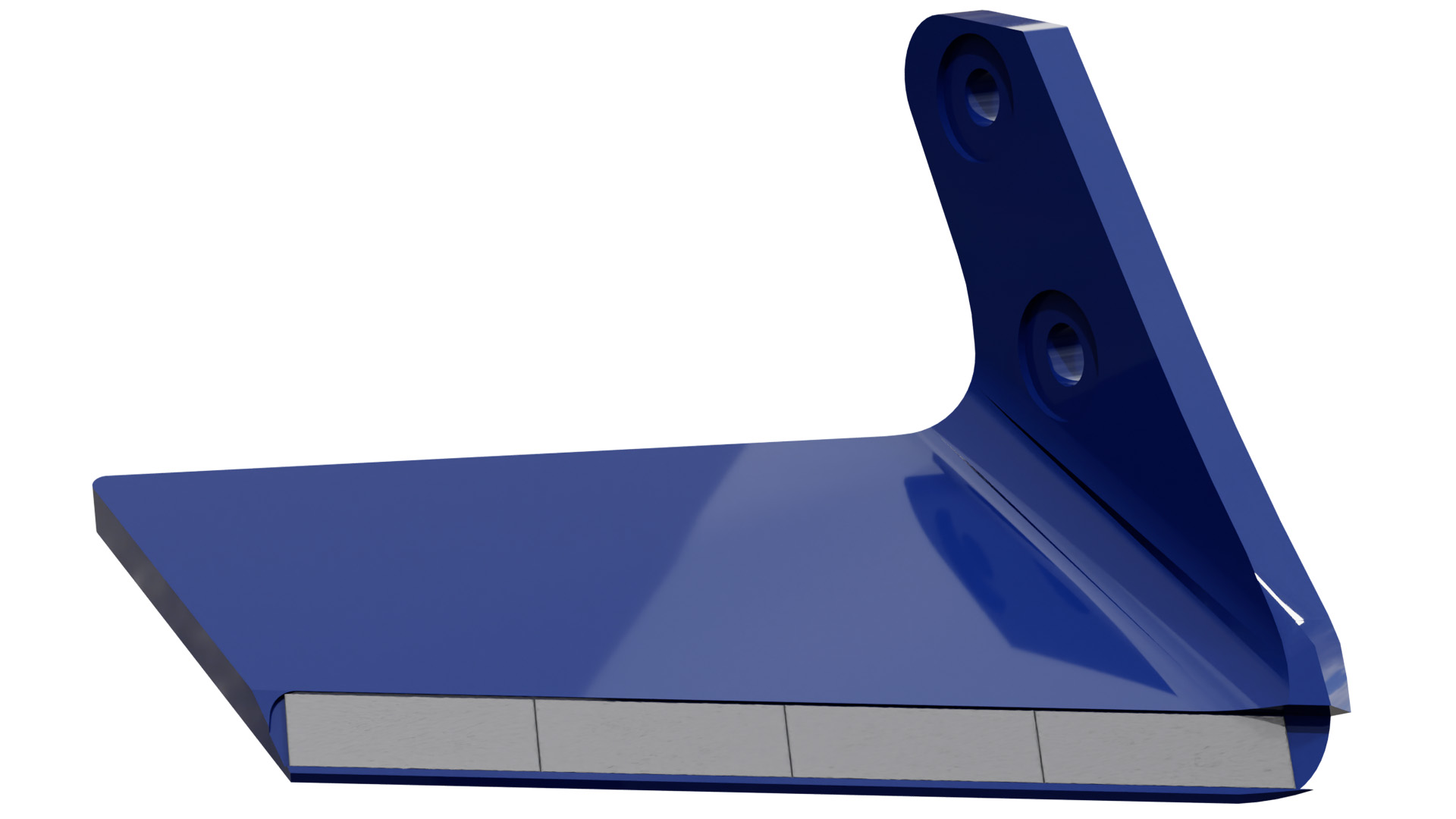

Ala derecha
