Sembradora Combinada Compacta Falcon Compact

Amplias posibilidades de aplicación de fertilizantes y siembra de plantas en una operación

Variante FertS

Varianta Fert+

Comparación de Sembradoras Falcon PRO y Falcon Compact

Tecnología

Falcon Compact: Neumáticos anchos para un espaciado de 125 / 167 mm

Falcon Compact: Neumáticos estrechos para un espaciado de 150 mm

1 Zona de aplanado de acirates básico de la superficie del suelo. La superficie del suelo perfectamente aplanada posibilita el siguiente cultivo y compactación uniforme de la cama de siembre.
2 Zona del tratamiento preliminar del suelo. El tratamiento preliminar del suelo se puede realizar por diversas herramientas de trabajo por toda la superficie hasta la profundidad de la siembra o por zonas hasta la profundidad de 10 cm. El tratamiento preliminar del suelo asegura la aireación, aplanado y cultivo óptimo. También el esparcimiento de residuos vegetales es óptimo.
3 Zona de aplicación de fertilizantes. Los fertilizantes granulados se aplican a la zona de raíces de las futuras plantas o directamente debajo de cada línea o entre dos líneas.
4 Zona de compactación posterior del suelo y recuperación de la capilaridad profunda. La compactación profunda asegura la capilaridad eficaz del agua por el suelo hasta la superficie también en condiciones de sequía.
5 Zona de creación de la cama de siembra y colocación de la simiente. Las rejas de siembra de dos discos crean la cama de siembra compacta (ranura V) y colocan precisamente la simiente en la profundidad requerida. Gracias a la alta presión adicional, a las rejas de siembra se puede transferir hasta el 70 % del peso de la máquina. La cama de siembra compacta y la ranura V aseguran el contacto perfecto de la simiente con el suelo y el agua en el suelo.
6 Zona del aplastado lateral de la simiente. La rueda de copiado aprieta la ranura V con la simiente aplastándola lateralmente contra el suelo. Sobre la simiente queda el espacio cultivado para el brote fácil de las plantas.
7 Zona del cubrimiento de la simiente y aplanado de la superficie del suelo. Grada de barras integrada que asegura el cubrimiento excelente de la simiente y aplanado preciso de la superficie del suelo.

Control y monitorización totalmente electrónica de las funciones de la sembradora:

Sistema electrónico ISO-BUS con terminal iPad.
Dispositivo de dosificación accionado eléctricamente con control de siembra totalmente automático basado en la velocidad de trabajo actual.
Monitoreo optoelectrónico del flujo de semillas a cada fila de siembra individual.

Control de secciones – apagado controlado de secciones:

  • Siembra óptima de cuñas y cabeceras sin solapamientos ni huecos.
  • Tamaños de secciones de apagado libremente ajustables.
  • Sección mínima = 1 fila de siembra.
  • Siembra de cabecera después de la siembra del campo para un establecimiento de cultivo uniforme y de alta calidad.
  • Ahorro de semillas.
  • Electrónica compatible con ISO-BUS.
Visualización clara del área sembrada en el terminal del tractor.
Cultivo establecido con la sembradora Falcon, controlado por filas individuales.
Control de flujo de semillas fiable y preciso mediante válvulas neumáticas.
Cabezal de distribución totalmente equipado para el control individual del flujo de semillas a cada fila.

Dosificación variable de fertilizante y semillas

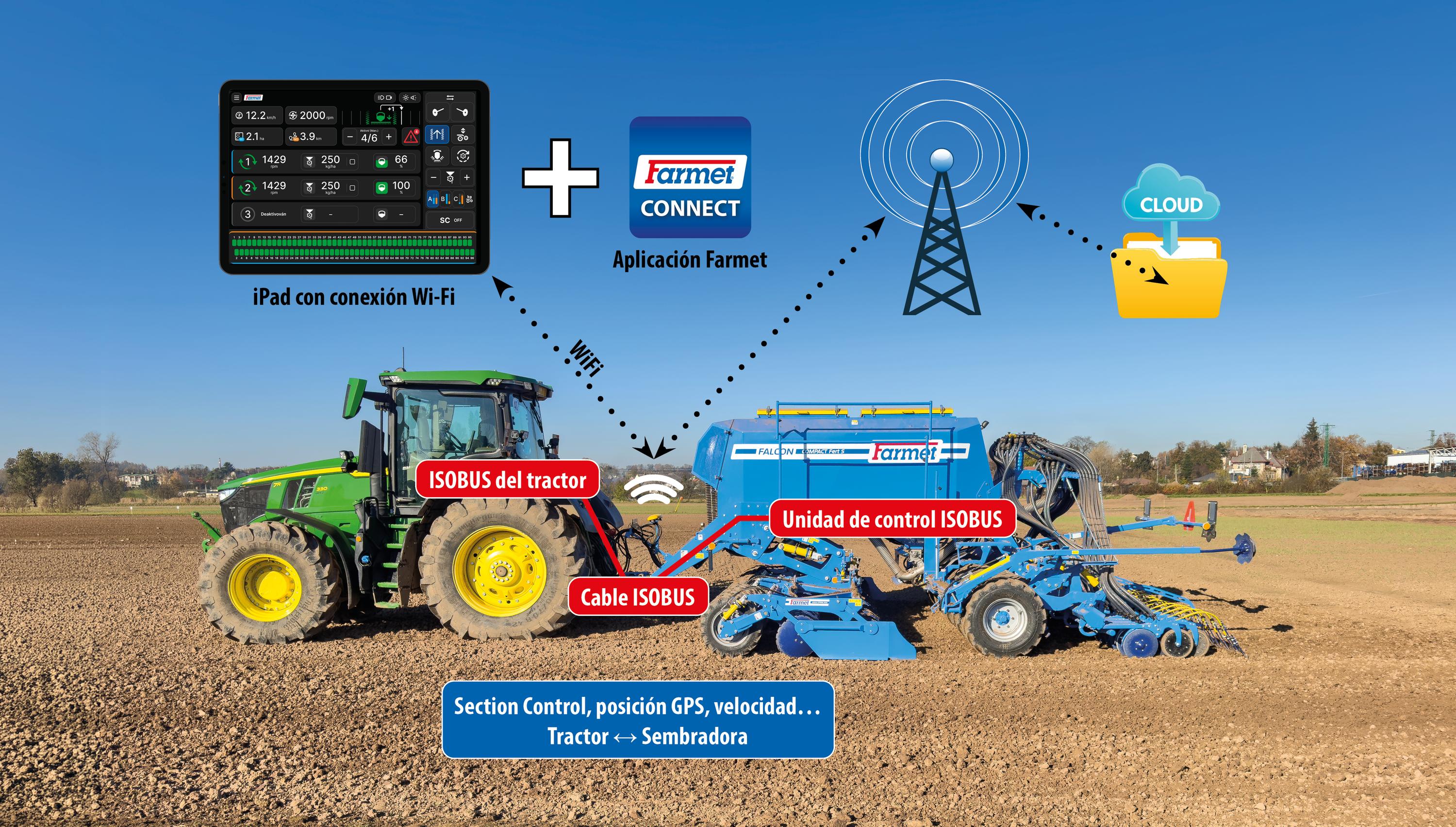

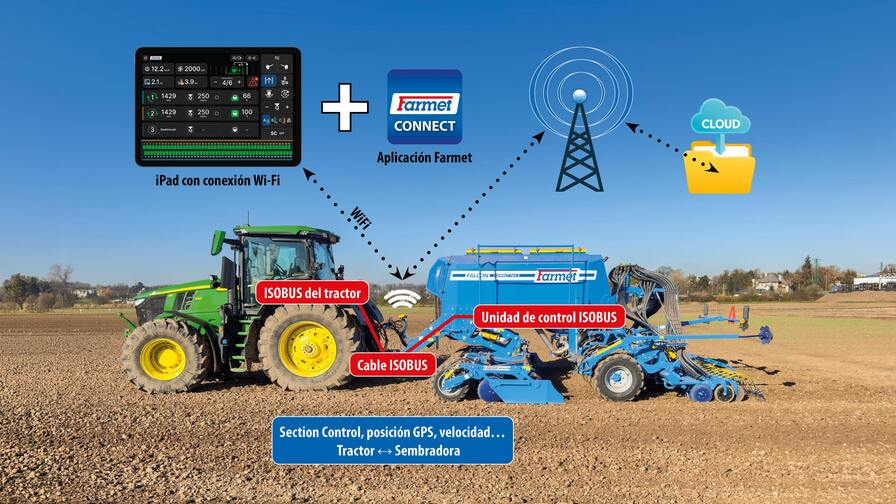

El sistema electrónico de la sembradora se comunica con el tractor a través del protocolo ISO-BUS.

Control de la sembradora a través de un iPad con electrónica Wi-Fi – Farmet CONNECT.
Control a través del terminal del tractor o una unidad de visualización adicional con Müller Electronics.

Técnica

Sembradora Combinada Compacta Falcon Compact

  1. Sección de discos en dos filas de tratamiento previo.
  2. Cilindro neumático para la compactación óptima del suelo.
  3. Rejas de siembra de dos discos con la distancia fija de 125 / 150 / 167 mm.

Sembradora Combinada Compacta Falcon Compact

  1. Packer neumático y sección de discos de pre-procesamiento de dos filas.
  2. Cilindro neumático para la compactación óptima del suelo.
  3. Rejas de siembra de dos discos con la distancia fija de 125 / 150 / 167 mm.

Falcon Compact se destina a la siembra de todas las plantas comunes  a la distancia de 125 / 150 / 167 mm, como la mayoría de cereales, legumbres, abono verde, pero también algunos trebolares y plantas oleaginosas al  suelo no preparado.

Falcon Compact asegura con una pasada la preparación del suelo antes de la siembra, preparación de la cama de siembra, compactación del suelo y siembra fiable en la extensión ancha de 0,5 – 350 kg/hectárea.

Falcon Compact se destina a la siembra de todas las plantas comunes  a la distancia de 125 / 150 / 167 mm, como la mayoría de cereales, legumbres, abono verde, pero también algunos trebolares y plantas oleaginosas al  suelo no preparado.

Falcon Compact asegura con una pasada la preparación del suelo antes de la siembra, preparación de la cama de siembra, compactación del suelo y siembra fiable en la extensión ancha de 0,5 – 350 kg/hectárea.

Alta presión de reja: hasta 150 kg

  • Baja resistencia en tiro gracias al peso bajo.
  • Cortos tiempos de parada para el llenado de depósitos gracias al volumen grande.
  • Virados rápidos en las vueltas gracias a la corta construcción compacta.
  • Guiado profundo preciso  con la compactación uniforme del suelo.
  • Aplanado y compactación de la superficie delante de cada reja de siembra.

Alto rendimiento y calidad del trabajo

Alto rendimiento y calidad del trabajo

  • Baja resistencia en tiro gracias al peso bajo.
  • Cortos tiempos de parada para el llenado de depósitos gracias al volumen grande.
  • Virados rápidos en las vueltas gracias a la corta construcción compacta.
  • Guiado profundo preciso  con la compactación uniforme del suelo.
  • Aplanado y compactación de la superficie delante de cada reja de siembra.

Alta velocidad de trabajo: 10–20 km/h

Construcción aliviada pero robusta

La construcción de acero de alta firmeza eXtra STEEL line es una garantía de la larga vida útil de las máquinas hasta en las condiciones más difíciles, gracias a la alta flexibilidad de la construcción y peso bajo de la máquina.

Gran Estructura compacta
Diseño acortado, muy compacto y robusto.
Depósito grande
Tolva de semillas de una o dos cámaras con una capacidad de 2.800–5.000 litros, fácilmente accesible con una gran abertura.
Cojinetes sin mantenimiento
Alojamiento sin mantenimiento de todos los discos de diámetro 490 mm que asegura el funcionamiento de la máquina sin la necesidad de la lubrificación con la protección de caucho contra la sobrecarga.
Alojamiento sin mantenimiento de las rejas
Alojamiento resistente de caucho sin mantenimiento de las rejas de siembra para la adaptación al terreno con la seguridad contra la sobrecarga.

Operación fácil

Gracias al mínimo de los puntos de ajuste y lubrificación, la operación, el mando y también el mantenimiento posterior son una acción muy fácil que puede realizar cualquiera.

  • Ajuste fácil de la profundidad de la siembra, presión adicional de rejas y dosis de siembra.
  • Sistema electrónico simple con el mando intuitivo.
  • Puntos de ajuste mínimos.
  • Puntos de lubrificación mínimos.
Llenado fácil del depósito con la simiente
Pasarela ancha y larga de operador para el llenado seguro y cómodo del depósito por la simiente.
Desviadores laterales ajustables
Desviadores laterales de altura y lados ajustables para oriental el suelo tratado y unir fluidamente las diferentes pasadas
Ajuste de la profundidad de trabajo de la sección de tratamiento previo
Ajuste fácil de la profundidad de trabajo según la tabla de orientación fácil por medio de arandelas de límite en los vástagos se émbolo.
Dosificador Farmet
Moderno dosificador de rodillos con rodillos reemplazables.
Ajuste de la profundidad de la siembra
Ajuste muy simple a rápido de la profundidad requerida de la siembra.
Ajuste simple de gradas
Ajuste de la presión de la grada cambiando la posición del pasador, con la opción de levantar las gradas para no usarlas durante la siembra.

Solución inteligente de la construcción de la máquina

Construcción compacta
El diseño de la máquina es más compacto y ligero, manteniendo los altos requisitos de resistencia y durabilidad de la máquina incluso en las condiciones más duras.
Flexi-Board Frontal
El patín de cinta Flexi-board nivela muy bien la superficie del campo y está controlado hidráulicamente. Este es un equipo opcional de la máquina.
Rodillo Neumático Frontal
Packer neumático con neumáticos reforzados para una compactación adicional del suelo. Este es un equipo opcional de la máquina.
Preparación antes de la siembra
La sección de discos de dos filas para el tratamiento previo aplana perfectamente la superficie del suelo y lo cultiva hasta la profundidad de la cama de siembra.
Cama con 2 discos
Los discos de la sección de tratamiento previo están alojados por pares en una cama. El alojamiento robusto y ancho de caucho protege fiablemente los órganos de trabajo contra un daño.
Compactación óptima del suelo
Equipa un rodillo neumático reforzados por delante de los discos de siembra. Los neumáticos están diseñados especialmente para evitar el pegado de la arcilla húmeda.
Ajuste de la profundidad de la siembra
Posibilidad del ajuste de profundidades diversas de la siembra en rejas pares e impares.
Rejas de siembra de discos dobles
Gracias a la comprobada construcción penetran muy bien en el suelo hasta en las condiciones de una gran cantidad de restos vegetales y junto con las ruedas de presión adicional aseguran la siembra a la profundidad determinada.

Dosificadores de rodillos del fertilizante

Dosificador de tornillo Fert+
Dosificador de tornillo moderno Conducción del fertilizante a las unidades de fertilización adicional.
Válečkový dávkovač FertS
Moderní válečkový dávkovač s výměnnými válečky. Vedení hnojiva přímo k osivu.

Unidades de dosificación de rodillos para todos los tipos de semillas

Parámetros

Parámetros técnicos Unidades Falcon 3 Compact Falcon 4 Compact Falcon 4 FIX Compact Falcon 6 Compact Falcon 7,2 Compact
Anchura de trabajo mm 3 000 4 000 4 000 6 000 7 200
Anchura de transporte mm 3 000 3 000 4 000 3 000 3 000
Altura de transporte mm 2 800 2 800 2 800 2 800 2 800
Longitud total de la máquina mm 7 000  7 000 7 000  7 000 7 000
Profundidad de trabajo mm 0─100 0─100 0─100 0─100 0─100
Volumen del depósito sin el abono adicional l 2 800 2 800 2 800 4 000 4 000
Volumen del depósito con el abono adicional (proporción 40:60) l 4 000 4 000 4 000 5 000 5 000
Altura de llenado del depósito mm 2 600 2 600 2 600 2 600 2 600
Dimensión del orificio de llenado mm 520 x 1920  520 x 1920 520 x 1920  520 x 1920 520 x 1920
Cantidad de rejas de siembra uds. 24 / 20 / 18 32 / 26 / 24 32 / 26 / 24 48 / 40 / 36 58 / 48 / 43
Distancia entre líneas 2 mm 125 / 150 / 167 125 / 150 / 167 125 / 150 / 167 125 / 150 / 167 125 / 150 / 167
Presión de la reja – oscilante
Presión de la reja – paralelogramo
kg 15–120
15–150
15–120
15–150
15–120
15–150
15–120
15–150
15–120
15–150
Presión de la reja de fertilizante kg hasta 200 hasta 200 hasta 200 hasta 200 hasta 200
Cantidad de discos uds. 23 31 31 46 55
Diámetro de discos de siembra mm 355 355 355 355 355
Rendimiento de trabajo ha/h 3─4,5 4─6 4─6 6─9 7,2─11,3
Potencia necesaria 1 kW
CV
80─110
110─150
95─130
130─180
95─130
130─180
120─185
160─250
145─205
200─280
Velocidad de trabajo km/h 10─20 10─20 10─20 10─20 10─20
Accesibilidad máxima de pendiente ° 6 6 6 6 6
Dimensión de neumáticos - transporte   7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
Cantidad de circuitos hidráulicos / presión bar  2 / 210  2 / 210 2 / 210   2 / 210  2 / 210
Cantidad de acoplamientos hidráulicos / tipo    4 / ISO 12,5  4 / ISO 12,5 4 / ISO 12,5   4 / ISO 12,5  4 / ISO 12,5
Conducción de retroceso sin presión (máx. 5 bar)    1 / ISO 20  1 / ISO 20 1 / ISO 20   1 / ISO 20  1 / ISO 20
Caudal del aceite del ventilador hidráulico l/min 30─40 30─40 30─40 30─40 30─40
Flujo del aceite para el mando de la máquina l/min  30 30  30 30 30
Requerimiento del sistema eléctrico 3   12 V DC / 25─55 A 12 V DC / 25─55 A 12 V DC / 25─55 A 12 V DC / 25─55 A 12 V DC / 25─55 A
Requerimiento del enganche del tractor   TBZ cat. 2 y 3 TBZ cat. 2 y 3 TBZ cat. 2 y 3 TBZ cat. 2 y 3 TBZ cat. 2 y 3
Peso de la máquina sin fertilización desde 4 kg 4 100 5 600 4 600 7 500 8 500
Peso de la máquina con fertilización desde 4 kg 4 300 5 800 5 300 7 800 8 900


1 Medio de tiro recomendado, la potencia real necesaria puede cambiar notablemente según la profundidad del procesamiento, condiciones del suelo, pendientes, desgaste de los órganos de trabajo y ajuste de los mismos.
2 La distancia entre líneas de 150 mm se destina solamente para la versión de la máquina con neumáticos estrechos. La distancia entre líneas de 125 / 167 mm se destina solamente para la versión de la máquina con neumáticos anchos.
3 El equipo de la sembradora determina los requisitos para el sistema electrónico del tractor.
4 Peso de la máquina según el equipamiento.
Transporte / sistema de freno: Respete los reglamentos nacionales válidos para el transporte de máquinas en vías públicas. Verifique las leyes válidas en el país concreto y reglamentos de los máximos pesos totales permitidos y carga de ejes y también del uso indispensable del sistema de frenos. Si tiene más preguntas, diríjase a nuestro representante comercial.

Opcional

Accesorios

Unidades de visualización

iPad wifi connect

Conteo de semillas y control de siembra para cada fila individual.

Equipamiento
Dimensión de pantalla 11"
Mando del paso de la simiente OK
Detección del nivel de la tolva OK
Detección de revoluciones del ventilador OK
Detección de revoluciones del dosificador OK
Detección de revoluciones del motor OK
Número de motores (dosificación)
Mando de clapetes de líneas de vía OK
Muestra posición de sección de siembra OK
Mando de luz de trabajo OK
Mando de luz en la tolva OK
Mando de surcadores OK
Mando de marcado pre emergente OK
Dosis adicional de siembra trabajando OK
Micro siembra OK
Pantallas activadas a la vez
Entrada para cámaras OK
Módem GSM OK



Topcon XD+
Equipamiento
Dimensión de pantalla 12,1"
Mando del paso de la simiente OK
Detección del nivel de la tolva OK
Detección de revoluciones del ventilador OK
Detección de revoluciones del dosificador OK
Detección de revoluciones del motor OK
Número de motores (dosificación) 3
Mando de clapetes de líneas de vía OK
Muestra posición de sección de siembra OK
Mando de luz de trabajo OK
Mando de luz en la tolva OK
Mando de surcadores OK
Mando de marcado pre emergente OK
Dosis adicional de siembra trabajando OK
Micro siembra OK
Pantallas activadas a la vez 5
Entrada para cámaras OK
Módem GSM por pago adicional

Müller Elektronik: ISOBUS DRILL-Controller

ME TOUCH800®
Equipamiento
Dimensión de pantalla 8"
Mando del paso de la simiente OK
Detección del nivel de la tolva OK
Detección de revoluciones del ventilador OK
Detección de revoluciones del dosificador OK
Detección de revoluciones del motor OK
Número de motores (dosificación) 3
Mando de clapetes de líneas de vía OK
Muestra posición de sección de siembra OK
Mando de luz de trabajo OK
Mando de luz en la tolva OK
Mando de surcadores OK
Mando de marcado pre emergente OK
Dosis adicional de siembra trabajando OK
Micro siembra OK
Pantallas activadas a la vez 2
Entrada para cámaras OK
Módem GSM x

Müller Elektronik: ISOBUS DRILL-Controller

ME BASIC-Terminal
Equipamiento
Dimensión de pantalla 5,7"
Mando del paso de la simiente OK
Detección del nivel de la tolva OK
Detección de revoluciones del ventilador OK
Detección de revoluciones del dosificador OK
Detección de revoluciones del motor OK
Número de motores (dosificación) 3
Mando de clapetes de líneas de vía OK
Muestra posición de sección de siembra OK
Mando de luz de trabajo OK
Mando de luz en la tolva OK
Mando de surcadores OK
Mando de marcado pre emergente OK
Dosis adicional de siembra trabajando OK
Micro siembra OK
Pantallas activadas a la vez 1
Entrada para cámaras x
Módem GSM x

Müller Elektronik: ISOBUS DRILL-Controller

ME SMART570®
Equipamiento
Dimensión de pantalla 5,7"
Mando del paso de la simiente OK
Detección del nivel de la tolva OK
Detección de revoluciones del ventilador OK
Detección de revoluciones del dosificador OK
Detección de revoluciones del motor OK
Número de motores (dosificación) 3
Mando de clapetes de líneas de vía OK
Muestra posición de sección de siembra OK
Mando de luz de trabajo OK
Mando de luz en la tolva OK
Mando de surcadores OK
Mando de marcado pre emergente OK
Dosis adicional de siembra trabajando OK
Micro siembra OK
Pantallas activadas a la vez 1
Entrada para cámaras x
Módem GSM x

Müller Elektronik: ISOBUS DRILL-Controller

x No se puede comprar
OK En el equipamiento básico

Herramientas de trabajo


Creación de líneas de vía

Válvulas de líneas de vía

Para el ahorro de semillas y fertilizantes.

Section Control

Equipamiento opcional

Ventilador con enfriador
Adaptadores "Y" para fusionar tubos de siembra ½ siembra por fila
Marcado de líneas de vías

Marcadores controlados hidráulicamente para la guiado preciso del equipo de aplicación antes de la nascencia del cultivo.

Marcadores plegables hidráulicamente

Surcadores abatidos hidráulica y automáticamente a través del sistema de control.

Sinfin de llenado

Llenado fácil del tanque de semillas y fertilizante desde el suelo Falcon 6 Compact y Falcon 7.2 Compact.

Iluminación de trabajo de la máquina

Luces LED de alta intensidad para una operación cómoda en condiciones de baja visibilidad.

Tamiz de acero inoxidable

El tamiz de acero inoxidable evita que objetos extraños entren en la tolva.

Juego de pernos para el enganche TBZ categoría 2
Motor hidráulico para el accionamiento del ventilador a través de la TDF del tractor

Řešení pro tažné prostředky s nedostatečnými parametry hydraulického systému.

Galería de fotos

Vídeo

Archivos
