DIGGER Subsolador

Cultivo hasta 50 cm con un mezclado intenso

Consultar con el concesionario Piezas de repuesto

Subsolador Digger

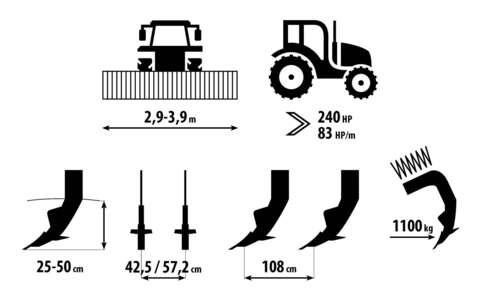

Tecnología

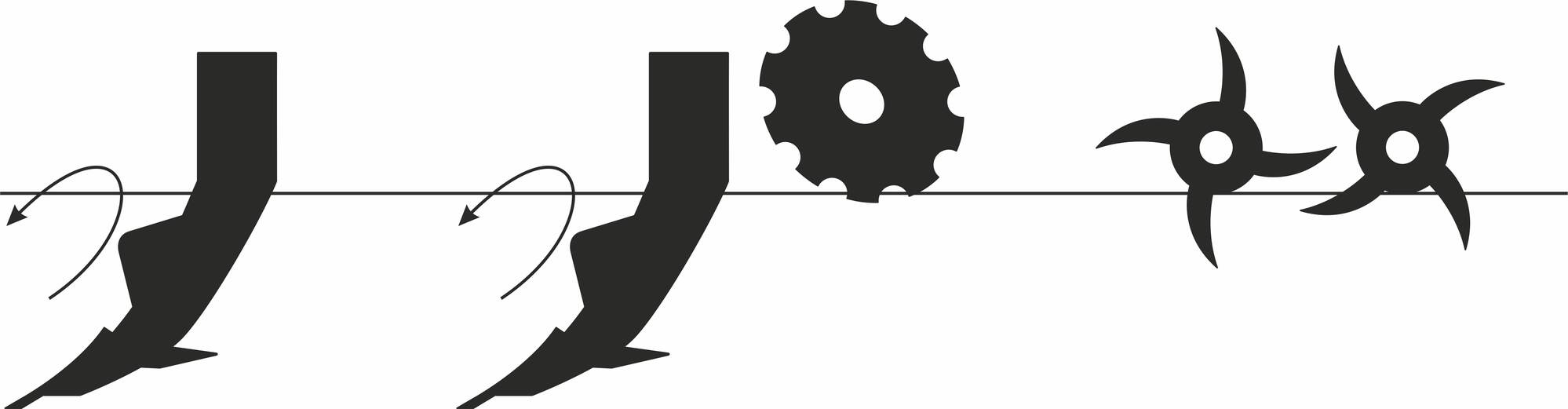

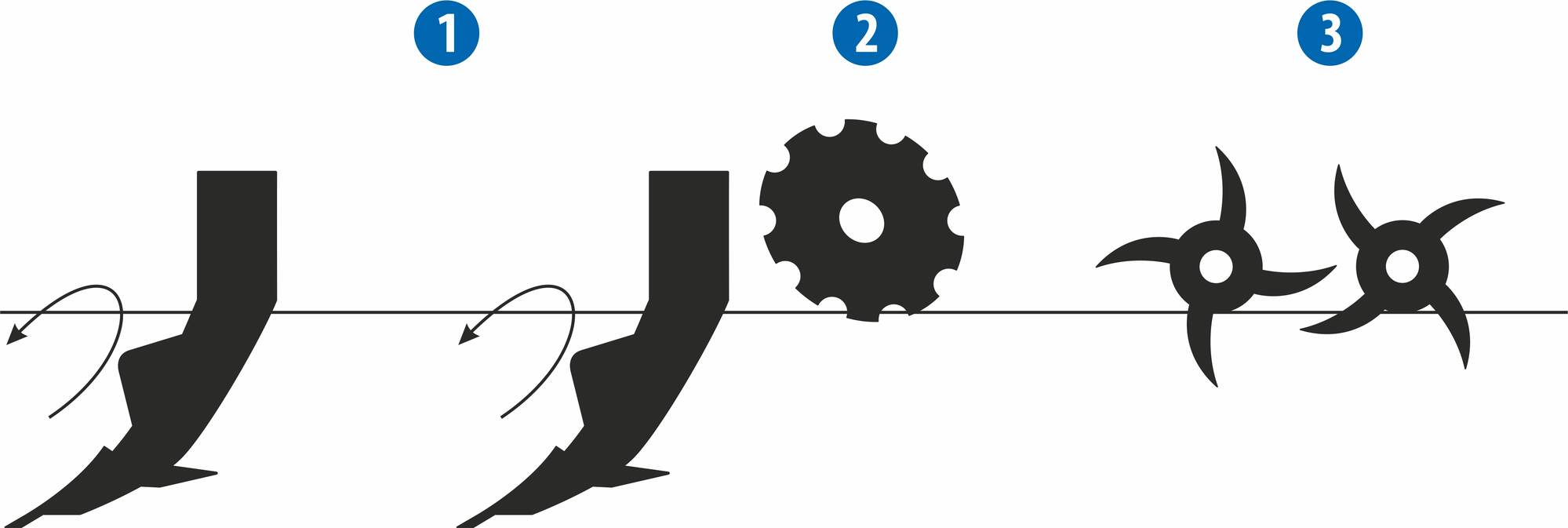

1	Zona del cultivo profundo y mezclado de residuos vegetales. Profundidad del cultivo de 25–50 cm. La forma especial de los cinceles asegura la penetración excelente hasta en suelos muy compactos con alta resistencia a tracción. Los cinceles de cultivo están en dos filas. En condiciones extremas es posible trabajar con una sola fila de cinceles para reducir la resistencia a tracción.
2	Zona de aplanado de surcos. Los discos de aplanado aumentan también el efecto del abono de restos vegetales.
3	Zona de trituración de terrones y compactación posterior del suelo. La óptima compactación posterior del suelo asegura también la buena penetración de precipitaciones y la capilaridad de la humedad del suelo hacia la superficie.

Almacenamiento de fertilizantes

El fertilizante se deposita por debajo de la superficie, en el perfil del suelo procesado en dos líneas.

La nueva forma de rejas tiene la resistencia de tiro muy baja a permitiendo la alta velocidad de trabajo hasta 12 km/h.
Las rejas penetran fácilmente en el suelo, cultivando el suelo sin mezclarlo con la capa debajo de la capa de arado, la llamada capa biológicamente inactiva.
Posibilidad de levantar una hilera de rejas en condiciones difíciles, como suelo mojado, vueltas o arado de senderos después de la cosecha.
2 hileras de rejas aseguran muy buena estabilidad de la máquina y guiado profundo preciso sin la necesidad de usar ruedas de guía. La gran altura interior del bastidor de 750 mm asegura la pasabilidad excelente

Rendimiento alto

La nueva forma de rejas tiene la resistencia de tiro muy baja a permitiendo la alta velocidad de trabajo hasta 12 km/h.
Las rejas penetran fácilmente en el suelo, cultivando el suelo sin mezclarlo con la capa debajo de la capa de arado, la llamada capa biológicamente inactiva.
Posibilidad de levantar una hilera de rejas en condiciones difíciles, como suelo mojado, vueltas o arado de senderos después de la cosecha.
2 hileras de rejas aseguran muy buena estabilidad de la máquina y guiado profundo preciso sin la necesidad de usar ruedas de guía. La gran altura interior del bastidor de 750 mm asegura la pasabilidad excelente

Dos tipos de cultivo del suelo

Aflojamiento de zona profunda con mezcla parcial

Los cinceles cultivadores con geometría optimizada garantizan un aflojamiento zonal profundo para mejorar la infiltración de agua.

Rotura de la capa de arado sin mezclar el suelo

El cincel sin mezcla es ideal para romper capas compactadas y restaurar la infiltración del suelo en campos anegados sin mezclar activamente las capas de suelo.

Técnica

Ejemplos de configuraciones posibles

Subsolador Digger N – Ajuste mecánico de profundidad

Cuchillas mezcladoras de gran tamaño con bloqueo mecánico, ubicadas en dos filas con ajuste mecánico de profundidad; discos niveladores con ajuste hidráulico; rodillo trasero doble DSR que desintegra perfectamente los terrones y consolida el suelo de forma óptima.

Subsolador Digger N

Cuchillas mezcladoras de gran tamaño con bloqueo hidráulico y posibilidad de elevación, ubicadas en dos filas con ajuste hidráulico de profundidad; discos niveladores con ajuste hidráulico; rodillo trasero doble DSR con rodillos laterales adicionales que desintegra perfectamente los terrones y consolida el suelo de forma óptima.

Subsolador Digger N

Cuchillas mezcladoras de gran tamaño con bloqueo mecánico, ubicadas en dos filas con ajuste hidráulico de profundidad; discos niveladores con ajuste mecánico; rodillo trasero doble DSR que desintegra perfectamente los terrones y consolida el suelo de forma óptima.

Subsolador Digger P

Ruedas de apoyo; cuchillas mezcladoras de gran tamaño con bloqueo hidráulico y posibilidad de elevación, ubicadas en dos filas con ajuste hidráulico de profundidad; discos niveladores con ajuste hidráulico; rodillo trasero doble DSR y compactador neumático que desintegra perfectamente los terrones y compacta el suelo de forma óptima.

Variantes del concepto Digger

1 Digger N

segmento de corte como dispositivo de seguridad

4 Digger N Fert+ COMPACT

depósito integrado del abono, abono adicional a dos horizontes

2 Digger N

dispositivo de seguridad hidráulico

5 Digger P Fert+ COMPACT

eje y cilindro trasero, depósito integrado del abono, abono adicional a dos horizontes

3 Digger N Fert+

depósito delantero del abono, abono adicional a dos horizontes

6 Digger P HW

soporte complementario con el eje, depósito del abono, abono adicional a dos horizontes

Variantes de la máquina

Gracias a diversas variantes, esta máquina es capaz de ajustarse a los requisitos diferentes según las necesidades de usted. Vea las variantes que se pueden suministrar.

Variantes básicas de la máquina

Digger N - Variante básica

Máquina con protección hidráulica de púas para aflojamiento zonal profundo con mezcla parcial, con discos niveladores, con rodillo de doble púas DSR

Digger N - Variante básica

Machine with hydraulic tine protection for breaking up the subsoil layer without soil mixing, with leveling discs, with disc roller SDR designed for strip-till technology

Digger N - Sin discos de tapado de surcos

Máquina con protección hidráulica de púas para aflojamiento zonal profundo con mezcla parcial, sin discos niveladores, con rodillo de doble púas DSR

Digger N - Sin discos de tapado de surcos

Máquina con protección hidráulica de púas para romper la capa del subsuelo sin mezclar tierra, sin discos niveladores, con rodillo de discos SDR diseñado para la tecnología de labranza en franjas

Digger N - Dispositivo de seguridad mecánico

Máquina con protección mecánica de púas para aflojamiento zonal profundo con mezcla parcial, con discos niveladores, con rodillo de doble púas DSR

Digger N - Dispositivo de seguridad mecánico sin discos de tapado

Máquina con protección mecánica de púas para aflojamiento zonal profundo con mezcla parcial, sin discos niveladores, con rodillo de doble púas DSR

Variantes de la máquina con fertilización de hasta 2 horizontes

Digger N Fert+

Máquina con el dispositivo delantero del abono y abono adicional a 2 horizontes.

Digger N Fert+ Compact

Máquina con el dispositivo integrado del abono y abono adicional a 2 horizontes.

Digger P Fert+ Compact

Variante semisoportada de la máquina, equipada del eje y cilindro neumático trasero. Con el dispositivo integrado del abono y abono adicional a 2 horizontes.

Digger P HW

Variante semisoportada de la máquina, equipada del soporte complementario del depósito de abono con el eje, abono adicional a 2 horizontes.

Los cinceles en dos filas descomponen la tierra en franjas.

Cuerpos de trabajo macizos con mayor durabilidad.

Cinceles con hojas de carburo sinterizado.

El rodillo de disco SDR compacta la tierra únicamente en franjas descompuestas.

Construcción robusta

Se utilizan materiales refinados de alta resistencia en nodos clave para una vida útil a largo plazo.
El bastidor portado es de dimensiones fuertes y compacto.
En las rejas están instaladas láminas de carburos cementados para la larga vida útil.

Dispositivo de seguridad de las rejas

Las rejas disponen del equipo de seguridad hidráulico con la fuerza en la punta de 1 100 kg, eventualmente es posible elegir la variante con el dispositivo de seguridad mecánico.

Dispositivo de seguridad mecánico de las rejas

Variante con el dispositivo de seguridad mecánico de las rejas - en el caso de una resistencia demasiado alta se corta el segmento de seguridad.

Vida útil prolongada de las rejas

En las puntas de las rejas están instaladas láminas de carburos cementados para asegurar la vida útil larga, desgaste pequeño y mantenimiento de la geometría óptima de las rejas.

Discos de arreglo

Los discos de arreglo acotejan el suelo trabajado delante de los rodillos de puntas traseros asegurando a la vez el ordenamiento perfecto de los surcos.

Rodillo

El rodillo trasero doble de puntas para el trabajo fino de las glebas mantiene el suelo en la calidad como después de la preparación antes de la siembra con la tecnología mínima o como trabajo básico de otoño del suelo para la siembra de plantas de primavera.

Dientes

Los dientes con aletas aran muy bien restos de plantas y los discos de arreglo y el rodillo doble con puntas, hace el cotejo preciso.

Variante de rodillo de doble anillo

Operación fácil

Gracias al mínimo de los puntos de ajuste, la operación, el mando y también el mantenimiento posterior son una acción muy fácil que puede realizar cualquiera.

Ajuste de la profundidad

Ajuste fácil de la profundidad de trabajo por medio de calzos abatibles. En la posición de trabajo, la máquina se apoya en el rodillo trasero doble de puntas.

Ajuste de la altura de los discos

El ajuste básico de la altura de los discos es automático a través del paralelograma de la fijación del rodillo trasero. Los mangos del ajuste mecánico sirven para el ajuste preciso.

Mando hidráulico de discos

Para una mayor comodidad del operador es posible equipar la máquina con el mando hidráulico de discos. (equipamiento opcional)

Ajuste de la presión adicional

Ajuste mecánico fácil de la presión adicional en la 1ª fila del rodillo doble de puntas. Con la presión adicional se regula la intensidad de la trituración de las glebas. El cilindro dispone de rodamientos sin mantenimiento con el alto nivel de cubiertas.

Levantamiento adicional de las rejas

En suelos localmente más tiesos es posible levantar adicionalmente la fila delantera de las rejas para reducir temporalmente la resistencia en tiro de la máquina. El levantamiento adicional es ventajoso también para la fácil limpieza automática del espacio entre las rejas.

Posición de las aletas

La posición de las aletas se puede ajustar en cuanto a la altura a tres posiciones para lograr el arado de restos vegetales con diversas profundidades del procesamiento.

Desviadores laterales

Para un solape más preciso de las marchas es posible equipar la máquina con desviadores laterales con la altura ajustable que copian automáticamente el terreno.

Válvulas esféricas

Para una desconexión más fácil de los circuitos hidráulicos de seguridad de las rejas, estos circuitos disponen de válvulas esféricas para casos de paradas de la máquina.

Fácil ajuste de los discos de nivelación exteriores

Los discos exteriores de aplanamiento son ajustables fácilmente por medio del perno - para la unión precisa de las pasadas.

Parámetros

Variantes básicas de la máquina

Parámetros técnicos	Unidades	Digger 3 N	Digger 4 NS	Digger 4 N FIX
Anchura de trabajo	mm	2 900	3 900	3 900
Anchura de transporte	mm	2 990	2 990	3 990
Altura de transporte	mm	1 790	2 600	1 790
Longitud total de la máquina	mm	3 520–4 000	3 520–4 000	3 520–4 000
Profundidad de trabajo	mm	250–500	250–500	250–500
Cantidad de rejas	uds.	5 / 7	9	9
Distancia entre de rejas	mm	572 / 425	425	425
Cantidad de filas de rejas	uds.	2	2	2
Distancia entre filas	mm	950	950	950
Anchura de la reja con aletas	mm	295	295	295
Altura interior del bastidor	mm	750	750	750
Rendimiento de trabajo	ha/h	2,4–3,6	3,1–4,7	3,1–4,7
Potencia necesaria ¹	kW CV	180–270 240–360	240–360 330–450	240–360 330–450
Velocidad de trabajo	km/h	8–12	8–12	8–12
Accesibilidad máxima de pendiente	°	11	11	11
Enganche del tractor		TBZ cat. 3 y 4	TBZ cat. 3 y 4	TBZ cat. 3 y 4
Peso de la máquina	kg	2 200–2 800		2 900–3 700

Variantes de la máquina con fertilización de hasta 2 horizontes

Parámetros técnicos	Unidades	Digger 3 N Fert+	Digger 4 NS Fert+	Digger 4 N FIX Fert+	Digger 3 N Fert+ Compact	Digger 4 N FIX Fert+ Compact	Digger 3 P Fert+ Compact	Digger 4 P FIX Fert+ Compact	Falcon HW + Digger 3 N Fert+	Falcon HW + Digger 4 NS Fert+	Falcon HW + Digger 4 N FIX Fert+	Falcon HW
Anchura de trabajo	mm	2 900	3 900	3 900	2 990	3 990	2 990	3 990	2 900	3 900	3 900	–
Anchura de transporte	mm	2 990	2 990	3 990	2 990	3 990	2 990	3 990	2 990	2 990	3 990	2 990
Altura de transporte	mm	2 790	2 600	2 790	3 500	3 500	3 500	3 500	2 790	–	2 790	2 600
Longitud total de la máquina	mm	3 520–4 000	3 520–4 000	3 520–4 000	3 645–4 125	3 645–4 125	7 720	7 720	10 980	10 980	10 980	7 500
Profundidad de trabajo	mm	250–500	250–500	250–500	250–500	250–500	250–500	250–500	250–500	250–500	250–500	–
Volumen del depósito	l	–	–	–	2 000	2 000	2 000	2 000	5 000	5 000	5 000	5 000
Extensión de la dosificación del abono	kg/ha	–	–	–	70–300	70–300	70–300	70–300	70–300	70–300	70–300	70–300
Cantidad de rejas	uds.	7	9	9	7	9	7	9	7	9	9	–
Distancia entre de rejas	mm	425	425	425	425	425	425	425	425	425	425	–
Cantidad de filas de rejas	uds.	2	2	2	2	2	2	2	2	2	2	–
Distancia entre filas	mm	950	950	950	950	950	950	950	950	950	950	–
Anchura de la reja con aletas	mm	295	295	295	295	295	295	295	295	295	295	–
Altura interior del bastidor	mm	750	750	750	750	750	750	750	750	750	750	–
Rendimiento de trabajo	ha/h	2,4–3,6	3,1–4,7	3,1–4,7	2,4–3,6	3,4–4,7	2,4–3,6	3,4–4,7	2,4–3,6	3,1–4,7	3,1–4,7	–
Potencia necesaria ¹	kW CV	180–270 240–360	240–360 330–450	240–360 330–450	180–270 240–360	240–360 330–450	220–330 300–450	265–400 360–540	220–300 300–450	265–400 360–540	265–400 360–540	–
Velocidad de trabajo	km/h	8–12	8–12	8–12	8–12	8–12	8–12	8–12	8–12	8–12	8–12	–
Accesibilidad máxima de pendiente	°	11	11	11	11	11	11	11	11	11	11	11
Dimensión de neumáticos – transporte	–	–	–	–	–	–	–	–	650/65R-30,5	650/65R-30,5	650/65R-30,5	650/65R-30,5
Enganche del tractor	–	TBZ cat. 3 y 4			TBZ cat. 3 y 4; enganche inferior K80; ojal Ø 50, 70 mm				TBZ cat. 3 y 4			TBZ cat. 3 y 4; enganche inferior K80; ojal Ø 50, 70 mm
Peso de la máquina	kg	2 250–2 850	–	2 950–3 750	2 860–3 460	3 800–4 600	6 900–7 500	7 900–8 700	5 150–5 750	–	5 850–6 650	2 900

¹ Medio de tiro recomendado, la potencia real necesaria puede cambiar notablemente según la profundidad del procesamiento, condiciones del suelo, pendientes, desgaste de los órganos de trabajo y ajuste de los mismos.
Transporte / sistema de freno: Respete los reglamentos nacionales válidos para el transporte de máquinas en vías públicas. Verifique las leyes válidas en el país concreto y reglamentos de los máximos pesos totales permitidos y carga de ejes y también del uso indispensable del sistema de frenos. Si tiene más preguntas, diríjase a nuestro representante comercial.

Mejoramos e innovamos constantemente nuestros productos para brindar las mejores soluciones posibles a las tendencias tecnológicas actuales y satisfacer los requisitos de los clientes. Por este motivo, algunos de los productos ofrecidos pueden tener una fabricación diferente a la que se muestra en el sitio web. Las especificaciones y los parámetros de la máquina se confirmarán al realizar el pedido.

Opcional

Accesorios

Rodillos

Rodillo ring doble DRR

Diámetro	540/540 mm
Peso	195 kg/m

Rodillo de discos SDR

Diámetro	580 mm
Peso	220 kg/m

Rodillo de discos SDR

Diámetro	580 mm
Peso	200 kg/m

Rodillo doble de puntas DSR

Diámetro	570/570 mm
Peso	175 kg/m

Cilindro lateral adicional

Muy importante es la selección correcta del tipo del rodillo trasero que participa considerablemente en la calidad final del tratamiento El cilindro vuelve a condensar el suelo triturando y aplanando. La elección del tipo del cilindro depende del tipo del suelo y modo del aprovechamiento de la máquina.

Rodillos	DRR ring doble	SDR de discos	DSR doble de puntas
Trituración	●●●○	●●●○	●●○○
Apisonamiento	●●●●	●●●●	●●●○
Guiado profundo	●●●●	●●●●	●●●●
Resistencia contra atascado	●●●●	●●●○	●●●●
Conveniencia para suelos pedrosos	●●●○	●●●○	●●●○
Conveniencia para suelos mojados	●●●●	●●●●	●●●●
Suelos pesados	●●●●	●●●●	●●●●
Suelos medianos	●●●●	●●●●	●●●●
Suelos ligeros	●●●●	●●●○	●●●○
