TRITON Cultivador combinado

TRITON Cultivador combinado

Tratamiento superficial de toda la superficie con el cultivo por zonas hasta 35 cm

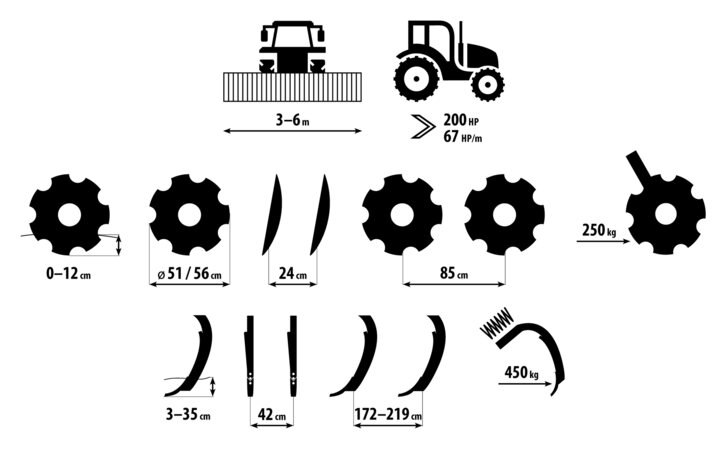

Cultivador Combinado Triton



Tecnología

1 Zona del cultivo de toda la superficie. La sección de discos de dos filas con la geometría agresiva asegura el rastrojado perfecto de toda la superficie hasta la profundidad de 0–12 cm con el mezclado intenso de restos vegetales. La sección de discos también extiende muy bien montones de residuos vegetales a una superficie más grande.
2 Zona del cultivo. Profundidad del cultivo de rango amplio de 3–35 cm. Para el cultivo de 6 a 20 cm se pueden usar aletas de rastrojado de toda la superficie. Los cinceles de geometría optimizada en dos filas aseguran el cultivo profundo por zonas para aumentar la penetración del agua.
3 Zona de aplanado de lomas. Los discos de aplanado aumentan también el efecto del abono de restos vegetales.
4 Zona de trituración de terrones y compactación posterior del suelo. La óptima compactación posterior del suelo asegura también la buena penetración de precipitaciones y la capilaridad de la humedad del suelo hacia la superficie.

Alto rendimiento y calidad del trabajo

  • Solución excelente para suelos pesados.
  • Resistencia a tracción relativamente muy baja.
  • Alta permeabilidaddel suelo y restos vegetales.
  • Corte eficaz y mezclado parejo de restos vegetales en la capa del suelo tratada por toda la superficie.
  • Cultivo profundo con la creación mínima de terrones.

Dos tipos de cultivo del suelo

Aflojamiento de zona profunda con mezcla parcial
Cincel de aflojamiento con geometría optimizada en dos filas que garantiza un aflojamiento de la zona profunda para aumentar la infiltración de agua.
Rotura de la capa de arado sin mezclar el suelo
El cincel sin mezcla es ideal para romper capas compactadas y restaurar la infiltración del suelo en campos anegados sin mezclar activamente las capas de suelo.

Técnica

Cultivador combinado Triton 300 PS

  1. Discos de Ø 510 / Ø 560 mm colocados en dos filas para la arada a rastrojo.
  2. Las rejas macizas situadas en 2 filas cultivan de calidad el suelo abonándolo con restos vegetales.
  3. Discos de nivelación para la creación de la estructura suave de la superficie del suelo.
  4. El rodillo trasero asegura la buena compactación posterior, trituración de terrones y nivelación de la superficie del terreno.

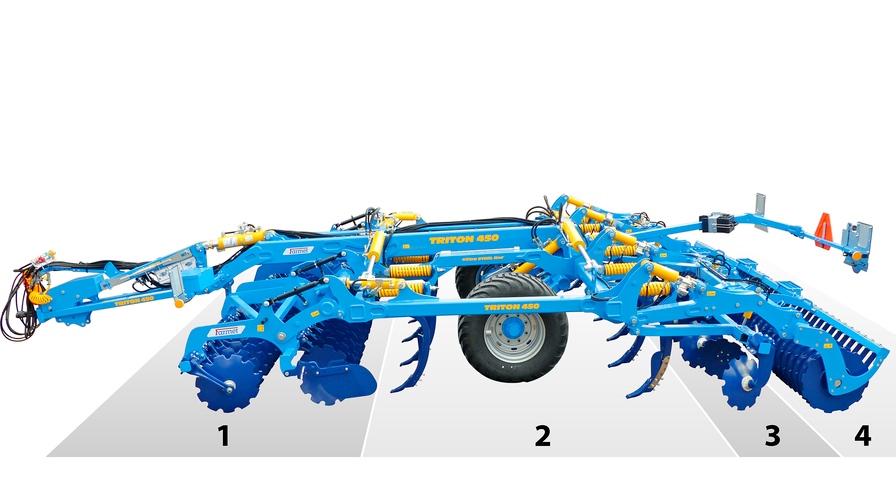

Cultivador combinado Triton 450 PS

  1. Discos de Ø 510 / Ø 560 mm colocados en dos filas para la arada a rastrojo.
  2. Las rejas macizas situadas en 2 filas cultivan de calidad el suelo abonándolo con restos vegetales.
  3. Discos de nivelación para la creación de la estructura suave de la superficie del suelo.
  4. El rodillo trasero asegura la buena compactación posterior, trituración de terrones y nivelación de la superficie del terreno.

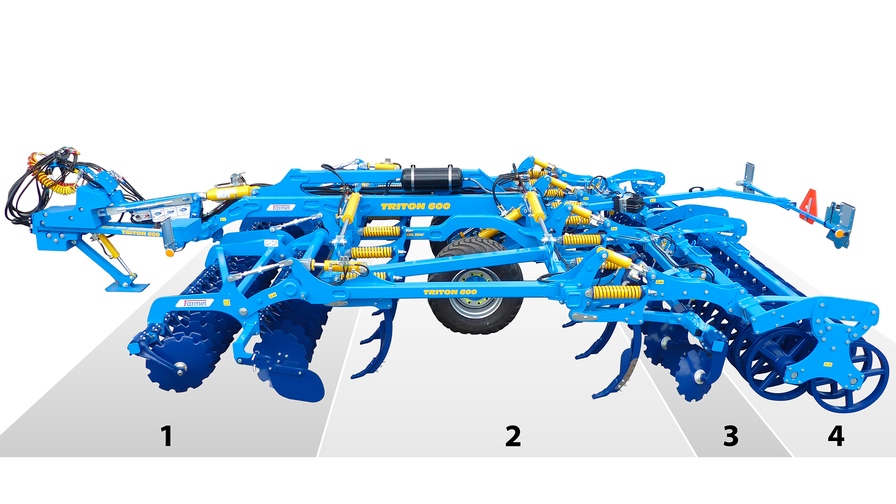

Cultivador combinado Triton 600 PS

  1. Discos de Ø 510 / Ø 560 mm colocados en dos filas para la arada a rastrojo.
  2. Las rejas macizas situadas en 2 filas cultivan de calidad el suelo abonándolo con restos vegetales.
  3. Discos de nivelación para la creación de la estructura suave de la superficie del suelo.
  4. El rodillo trasero asegura la buena compactación posterior, trituración de terrones y nivelación de la superficie del terreno.

Construcción robusta

Los materiales refinados de alta resistencia  junto con la tecnología eXtra STEEL line son la garantía de la larga vida útil de nuestras máquinas hasta en las condiciones más difíciles.

Extrema durabilidad de las piezas de trabajo
Para aumentar aún más la vida útil, la parte superior de la reja puede complementarse con placas adicionales hechas de carburos sinterizados o recubrimiento duro.
Muy alta fuerza de liberación
Protección duradera y libre de mantenimiento de los cinceles de cultivo con una alta fuerza de liberación de 550 kg.
Protección libre de mantenimiento de los discos de nivelación
Dispositivo de seguridad resistente y sin mantenimiento de los discos de cultivo.
Sistema de fijación rápida de los cilindros
Se trata de acoplamiento y desacoplamiento fácil de los cilindros traseros - posibilidad de trabajar sin cilindros traseros.

Operación fácil

Gracias al mínimo de los puntos de ajuste y lubrificación, la operación, el mando y también el mantenimiento posterior son una acción muy fácil que puede realizar cualquiera.

  • Puntos de ajuste mínimos.
  • Puntos de lubrificación mínimos.
Ajuste de la profundidad de trabajo de los cinceles
Ajuste sencillo de la profundidad de trabajo de los cinceles en los cilindros por medio de arandelas inclinables.
Ajuste de la profundidad de trabajo de los cinceles
Ajuste sencillo de la profundidad de trabajo de los cinceles en los cilindros por medio de arandelas inclinables.
Ajuste de la posición de filas de discos
Fácil ajuste de las filas de discos delanteras y traseras mediante una barra tensora. Si la fila delantera de los discos está más baja que la trasera, el tratamiento del suelo es más agresivo.
Ajuste hidráulico de discos de rastreado
Ajuste rápido y preciso del disco nivelador directamente desde la cabina del tractor para aumentar la eficiencia del trabajo.

Parámetros

Parámetros técnicos Unidades Triton 300 P Triton 400 PS Triton 450 PS Triton 600 PS
Anchura de trabajo mm 3 000 4 000 4 500 6 000
Anchura de transporte mm 3 000 3 000 3 000 3 000
Altura de transporte mm 1 800 3 050 3 370 3 950
Longitud total de la máquina 2 mm 9 450 9 500 9 500 9 550
Profundidad de trabajo mm 30─350 30─350 30─350 30─350
Cantidad de rejas uds. 7 9 11 15
Cantidad de discos uds. 22 34 38 50
Diámetro de discos mm 510 / 560 510 / 560 510 / 560 510 / 560
Cantidad de filas de rejas uds. 2 2 2 2
Distancia entre rejas mm 420 420 420 420
Distancia de filas de rejas mm 1 720 2 140 2 140 2 190
Cantidad de filas de rejas uds. 2 2 2 2
Distancia de discos mm 240 240 240 240
Distancia de filas de discos mm 850 850 850 850
Fuerza de desbloqueo de rejas kg 450 / 550 450 / 550 450 / 550 450 / 550
Altura interior del bastidor mm  880 880 880 880
Diámetro de discos de abono mm 460 460 460 460
Rendimiento de trabajo ha/h 2,2─3,4 3,2─4,8 3,6─5,4 4,8─7,2
Potencia necesaria 1 kW
CV
 150─235
200─315
185─290
245─370
225─350
300─450
350─460
450─600
Velocidad de trabajo km/h 8─12 8─12 8─12 8─12
Accesibilidad máxima de pendiente ° 6 6 6
Dimensión de neumáticos - transporte   19.0/45-17 550/45-22,5 550/45-22,5 550/45-22,5
Tipo del freno / distribución 3   aire /
de dos mangueras
aire /
de dos mangueras
aire /
de dos mangueras
aire /
de dos mangueras
Presión necesaria 3 kPa 5,5 5,5 5,5  5,5
Cantidad de circuitos hidráulicos / presión bar 4 / 200  5 / 200 5 / 200 5 / 200
Cantidad de acoplamientos hidráulicos / tipo   8 / ISO 12,5 10 / ISO 12,5 10 / ISO 12,5 10 / ISO 12,5
Requerimiento del enganche del tractor   TBZ cat. 3; enganche inferior K80; oja Ø 50, 70 mm
Peso de la máquina 2 kg 4 700 7 300 8 100 10 200

1 Medio de tiro recomendado, la potencia real necesaria puede cambiar notablemente según la profundidad del procesamiento, condiciones del suelo, pendientes, desgaste de los órganos de trabajo y ajuste de los mismos.
2 En la variante de la máquina con el cilindro doble (DVR).
3 Alternativa del freno hidráulico / presión de funcionamiento 130 ± 5 bar.
Transporte / sistema de freno: Respete los reglamentos nacionales válidos para el transporte de máquinas en vías públicas. Verifique las leyes válidas en el país concreto y reglamentos de los máximos pesos totales permitidos y carga de ejes y también del uso indispensable del sistema de frenos. Si tiene más preguntas, diríjase a nuestro representante comercial.

PS - máquina abatible semi montada

Opcional

Accesorios

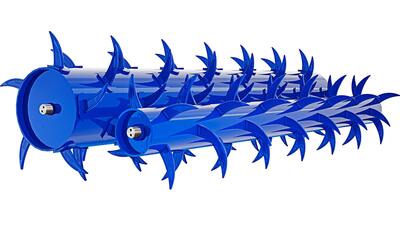

Rodillos

Rodillo de tubo TRS
Diámetro  600 mm
Peso 100 kg/m
Rodillo ring doble DRR
Diámetro  680/680 mm
Peso 340 kg/m
Rodillo ring
Diámetro  586 mm
Peso 200 kg/m
Rodillo de discos SDR
Diámetro  580 mm
Peso 220 kg/m
Rodillo V VR
Diámetro  680 mm
Peso 175 kg/m
V-ring doble DVR
Diámetro  680/680 mm
Peso 290 kg/m

Muy importante es la selección correcta del tipo del rodillo trasero que participa considerablemente en la calidad final del tratamiento El cilindro vuelve a condensar el suelo triturando y aplanando. La elección del tipo del cilindro depende del tipo del suelo y modo del aprovechamiento de la máquina.

Rodillos TRS
de tubos
DRR
ring doble
LTX  SDR
de discos
VR DVR
V-ring doble
Trituración ●●○○ ●●●○ ●●○○  ●●●○ ●●●○ ●●●○
Apisonamiento ●●●○ ●●●● ●●●● ●●●● ●●●● ●●●●
Guiado profundo ●●●○ ●●●● ●●●● ●●●● ●●●● ●●●●
Resistencia contra atascado  ●○○○ ●●●● ●●●○ ●●●○ ●●●● ●●●●
Conveniencia para suelos pedrosos ●●●○ ●●●○ ●●●○ ●●●○ ●●●○ ●●●○
Conveniencia para suelos mojados  ●○○○ ●●●● ●●●● ●●●● ●●●● ●●●●
Suelos pesados ●●○○ ●●●● ●●●● ●●●● ●●●● ●●●●
Suelos medianos ●●●○ ●●●●  ●●●● ●●●● ●●●● ●●●●
Suelos ligeros ●●●● ●●●●  ●●●○ ●●●○ ●●●● ●●●●

Herramientas de trabajo

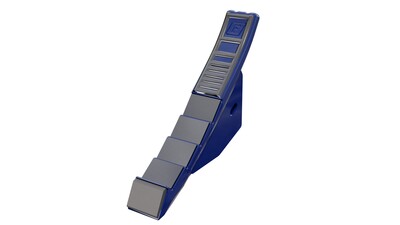

Cincel 75 MULTICARBIDE PRO
Anchura de la reja  75 mm
Dureza del cuerpo de la reja  až 55 HRC
Dureza de la lámina SK  až 92 HRA
Vida útil de la reja + 200-500 %

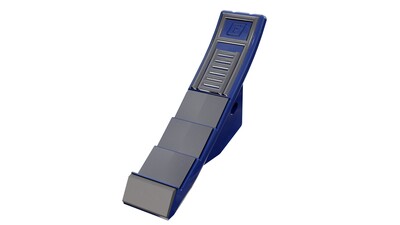

Cincel 75 MULTICARBIDE
Anchura de la reja  75 mm
Dureza del cuerpo de la reja  až 55 HRC
Dureza de la lámina SK  až 92 HRA
Vida útil de la reja + 150-400 %
Cincel 75 CARBIDE
Anchura de la reja  75 mm
Grosor de la reja 15 mm
Dureza del cuerpo de la reja  až 55 HRC
Dureza de la lámina SK  až 92 HRA
Vida útil de la reja + 100-200 %
Cincel 40 CARBIDE
Anchura de la reja  40 mm
Grosor de la reja 25 mm
Dureza del cuerpo de la reja  až 55 HRC
Dureza de la lámina SK  až 92 HRA
Vida útil de la reja + 100-200 %
Consumo del petróleo - 10 %
Disco DURA+ Ø 510 mm
Disco DURA+ Ø 560 mm
Cincel 55 CARBIDE

Cincel para aflojar sin mezclar

Anchura de la reja  55 mm
Grosor de la reja 20 mm
Dureza del cuerpo de la reja  až 55 HRC
Dureza de la lámina SK  až 92 HRA
Vida útil de la reja + 100-200 %
Consumo del petróleo - 10 %
Ala izquierda
Ala derecha

Variantes de enganches

Ojal para el enganche inferior Ø 50 mm, Ø 70 mm
Enganche K80 Ø 80 mm
Juego de pernos para el enganche TBZ categoría 4

Equipamiento opcional

Pata de apoyo hidráulica
Hydrotronic - distribuidor electrodinámico de circuitos

Control eléctrico de 3 circuitos hidráulicos en la máquina a través de un circuito hidráulico del tractor.

Frenos de aire de un circuito de una manguera
Micro Drill

Siembra de semillas finas.
