| 1 | Un ameublissement parfait favorise la levée des plantes après le semis. |
| 2 | Une surface de sol nivelée avec précision permet un compactage et un ameublissement uniforme du lit de semence. |
| 3 | Le rouleau avant écrase les mottes à la surface, reserre en même temps le sol en profondeur et restaure la capillarité du sol. |
| 4 | Le sol est ameubli avec la section a rouleau barre jusqu'à la profondeur définie.. Lorsque vous utilisez des socs à coeur, les mauvaises herbes sont coupées et détruites sur toute la zone travaillée. |
| 5 | Zone de nivellement des mottes derrière la section de barre. |
| 6 | Zone de plombage du sol à travers le rouleau arrière. Le rouleau écrase délicatement les mottes et assure le compactage final du lit de semis de manière à restaurer pleinement la capillarité du sol. L absorbtion de l'humidité du sol à la surface assure une levée uniforme des plantes, même en saison sèche. |
| 7 | Zone de nivellement final du sol. La lame nivelleuse arrière assure uns surface parfaitement plane. |
Les préparateurs de sol Kompaktomat sont des outils éprouvés destinés à la préparation du lit de semence après labour. En un seul passage la terre est parfaitement travaillée pour accueillir le semis.
Les priorités de l’outil sont un parfait nivellement de la surface du sol, un ameublissement de la terre et l’élaboration d’un très bon lit de semence. Le terrain est parfaitement nivelé grâce notamment aux barres de nivellement qui permettent d’aplanir et d’étaler même de grandes inégalités.
Les préparateurs de sol Kompaktomat sont des outils éprouvés destinés à la préparation du lit de semence après labour. En un seul passage la terre est parfaitement travaillée pour accueillir le semis.
Les priorités de l’outil sont un parfait nivellement de la surface du sol, un ameublissement de la terre et l’élaboration d’un très bon lit de semence. Le terrain est parfaitement nivelé grâce notamment aux barres de nivellement qui permettent d’aplanir et d’étaler même de grandes inégalités.
Grâce à une vitesse de travail élevée, il est possible même avec des Kompaktomat de petites largeurs d’obtenir de hautes performances de travail. L’essentiel réside dans le fait que de par la construction bien réfléchie de la machine et de son poids favorable, le Kompaktomat parvient à préparer la terre après le labour en un seul passage, durant lequel le sol est travaillé non seulement en surface, mais sur toute sa largeur.

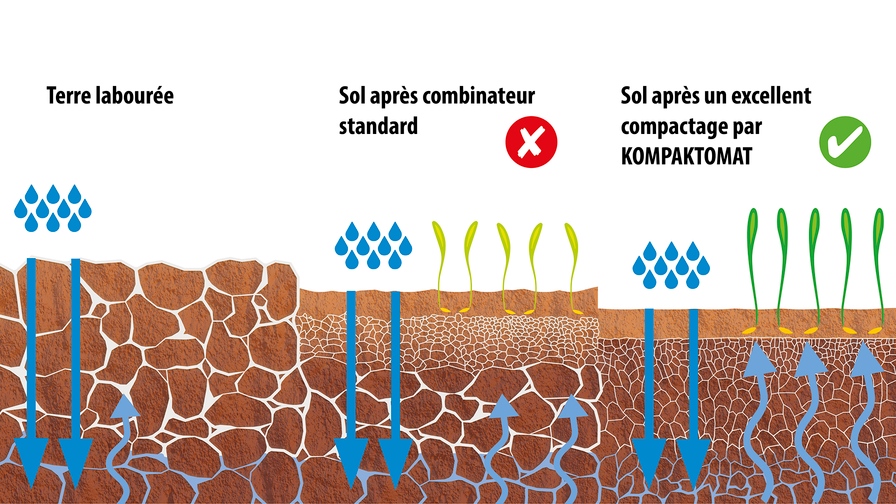

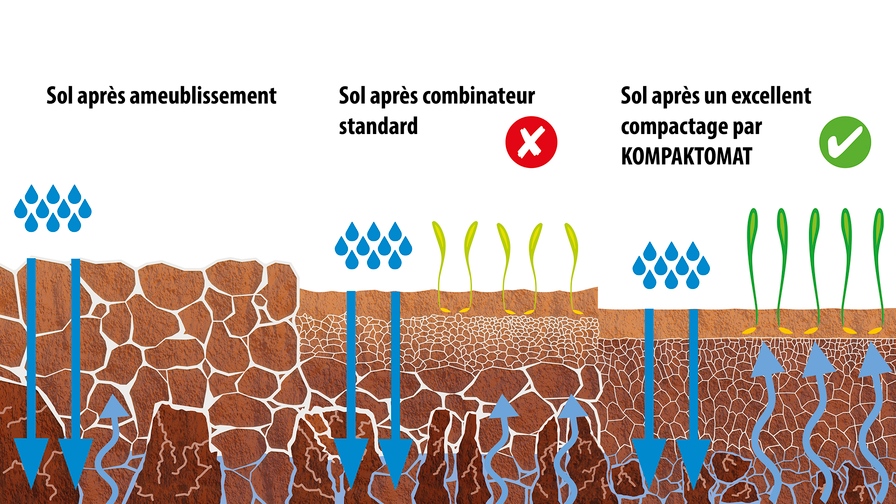

Le Kompaktomat réalise à son passage plusieurs opérations pendant lesquelles le sol est nivelé en surface et tassé en profondeur. Sur la terre ainsi travaillée, la capilarité est renouvelée et le lit de semence préparé à la profondeur requise. Les mottes sont finement émiettées.
Grâce à une vitesse de travail élevée, il est possible même avec des Kompaktomat de petites largeurs d’obtenir de hautes performances de travail. L’essentiel réside dans le fait que de par la construction bien réfléchie de la machine et de son poids favorable, le Kompaktomat parvient à préparer la terre après le labour en un seul passage, durant lequel le sol est travaillé non seulement en surface, mais sur toute sa largeur.
Le Kompaktomat réalise à son passage plusieurs opérations pendant lesquelles le sol est nivelé en surface et tassé en profondeur. Sur la terre ainsi travaillée, la capilarité est renouvelée et le lit de semence préparé à la profondeur requise. Les mottes sont finement émiettées.
Les commandes du combiné de préparation sont étudiées de façon à garantir une sécurité maximale de l’agriculteur. La construction simple mais de qualité exige très peu d’entretien.
Aux endroits charniéres, des matériaux ennoblis à haute limite élastique sont utilisés pour offrir une longue durée de vie.
Du fait d’un nombre minimum de poitns de graissage et de réglages, la conduite de l’outil et son entretien sont très faciles et à la portée de tout un chacun.
Les differences entre les sections sont decrites dans le paragraphe Équipement
| Paramètres techniques | Unités | Kompaktomat K 250 N |
Kompaktomat K 300 N |
Kompaktomat K 400 NS |
Kompaktomat K 500 NS |
Kompaktomat K 600 NS |
|---|---|---|---|---|---|---|
| Largeur de travail | mm | 2 580 | 3 000 | 4 000 | 5 000 | 6 000 |
| Largeur au transport | mm | 2 580 | 3 000 | 3 000 | 3 000 | 3 000 |
| Longueur totale de la machine | mm | 2 640 | 2 640 | 2 930 | 3 200 | 3 200 |
| Profondeur de travail | mm | 0–100 | 0–100 | 0–100 | 0–100 | 0–100 |
| Nombre des dents - sections AL Nombre des dents - sections CF Nombre des dents - sections AP |
pcs | 11 26 11 |
13 30 12 |
18 39 16 |
23 49 23 |
27 59 24 |
| Rendement du travail | ha/heure | 2–3 | 2,2–3,2 | 3–4 | 5–6 | 6–7,2 |
| Puissance tracteur recommandée 1 | kW ch |
55 75 |
70 95 |
90 125 |
120 165 |
130 180 |
| Vitesse de travail | km/heure | 10–14 | 10–14 | 10–14 | 10–14 | 10–14 |
| Inclinaison pente maxi en position transport | ° | 11 | 11 | 6 | 6 | 6 |
| Nombre de cicuits hydrauliques / pression | bar | 0 | 0 | 1–3 / 200 | 1–3 / 200 | 1–3 / 200 |
| Nombre de coupleurs rapides / type | pcs | 0 | 0 | 2–6 / ISO 12,5 | 2–6 / ISO 12,5 | 2–6 / ISO 12,5 |
| Attelage requis | trois points cat. 2 | trois points cat. 2 | trois points cat. 3 | trois points cat. 3 | trois points cat. 3 | |
| Attelage tracteur requis distance rotules inférieures (mesurée sur l’axe des rotules) |
mm | 870 ± 1,5 | 870 ± 1,5 | 1010 ± 1,5 | 1010 ± 1,5 | 1010 ± 1,5 |
| Attelage tracteur requis diamètre intérieur des rotules inférieures |
mm | 29 | 29 | 37,5 | 37,5 | 37,5 |
| Attelage tracteur requis diamètre intérieur de la rotule supérieure |
mm | 26 | 26 | 32,5 | 32,5 | 32,5 |
| Poids de la machine 2 | kg | 1 155 | 1 510 | 2 670 | 3 150 | 3 500 |
1 Puissance recommandée : la force de traction réelle peut varier considérablement en fonction de la profondeur de travail, des conditions du sol, de la pente du terrain, de l’usure constatée des organes de travail et de leur réglage.
2 Poids de l’outil configuré ainsi : rouleau AV fer plat, herse de type AP, Croskil AR avec barre niveleuse.
Transport / ensemble de freinage : Respectez les réglementations nationales valables pour le transport des machines sur les voies publiques. Vérifiez les réglementations légales valables dans le pays et les normes concernant les poids totaux maximums admissibles et la charge sur essieux ainsi que les normes sur l’utilisation impérative éventuelle du système de freins. Si vous avez plus de questions, contactez notre représentant commercial.
N - machine portée fixe
NS - machine portée repliable
| Diamètre | 400 mm |
| Poids | 115 kg/m |
Utilisations possibles : rouleau avant ou arrière.
Travail de qualité sur tous les types de sol, bon guidage en profondeur, adapté même pour les sols plus humides. Le rouleau Ring est monté avec une rangée de flexi-boards qui répartissent la terre sous les anneaux.
| Diamètre | 400 mm |
| Poids | 133 kg/m |
Utilisations possibles : rouleau arrière uniquement.
Excellent travail sur les sols légers, moyens et lourds - bon rappui et bon émiettement.
| Diamètre | 400 mm |
| Poids | 185 kg/m |
| Espacement des rangées de rouleaux | 274 mm |
Utilisation possible: rouleau arrière uniquement.
Excellent travail sur les sols légers, moyens et lourds, bon rappui et meilleur en émiettement que le rouleau croskill simple.
| Diamètre | 400 mm |
| Poids | 70 kg/m |
Utilisations possibles : rouleau avant ou arrière.
Emiette bien les mottes, peu adapté dans des conditions humides.
| Diamètre | 400 mm |
| Poids | 63 kg/m |
Utilisations possibles : rouleau avant ou arrière.
Emiette bien les mottes. Peu adapté dans des conditions humides.
Il est très important de choisir le rouleau correct, car ce choix participe à la qualité de travail de l‘outil. Le choix des rouleaux depend des sols et de l’utilisation de la machine.
| Rouleau | Crosskill CR |
Double crosskill DCR |
Fer plat droit BR |
Fer plat vrillé SB |
Ring RR |
|---|---|---|---|---|---|
| Émiettement | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Tassement | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●● |
| Guidage en profondeur | ●○○○ | ●●○○ | ●●●○ | ●●●○ | ●●●● |
| Résistance au bourrage | ●●●○ | ●●●● | ●●○○ | ●●●○ | ●●●● |
| Adéquation pour les sols pierreux | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Adéquation pour les sols marécageux | ●●○○ | ●●●○ | ●○○○ | ●●●○ | ●●●● |
| Terrains lourds | ●●●○ | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Terrains moyens | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●○ |
| Terrains légers | ●●●● | ●●●● | ●●●● | ●●●● | ●●●○ |
Pour la section AL / AP et les efface-traces.
Pour la section CF.
Pour la section CF.
Pour les efface-traces.
La section d'ameublissement universelle est équipée de socs patte d´oie de 27 cm de large sur deux rangées. Les socs sont montés sur des étançons dont la géométrie améliore le passage des résidus végétaux. Cette section à socs est donc adaptée aux terrains présentant une forte quantité de résidus végétaux broyés, ainsi qu’aux sols lourds. Une barre niveleuse réglable en hauteur est montée de série derrière les socs.
La section d'ameublissement est équipée de socs patte d´oie de 27 cm de large sur deux rangées. Cette section convient aux sols plus légers sans résidus végétaux. Une barre niveleuse réglable en hauteur est montée de série derrière les socs.
La section d'ameublissement est équipée de dents étroites de 3,5 cm de large sur quatre rangées. Cette section convient au travail du sol au printemps, lorsqu'il n'est pas souhaitable de ramener le sol humide à la surface, ou pour les sols lourds. Une barre niveleuse est montée de série derrière les socs.
| Section | AL | AL-L 1 | CF | CF-L 1 | AP | AP-L 1 | AL4 1 |
|---|---|---|---|---|---|---|---|
| Nombre de rangées de socs (pcs) / Écartement des rangées (mm) |
2 / 400 | 2 / 510 | 4 / 240 | 4 / 265 | 2 / 490 | 2 / 600 | 4 / 270 |
| Barre niveleuse derriére les dents | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Travail homogéne sur toute la largeur | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●●● |
| Aptitude pour des sols légers | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Aptitude pour des sols moyens | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Aptitude pour des sols lourds | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Aptitude pour des sols caillouteux | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●○ |
| Aptitude pour des sols humides | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Résistance au bourrage | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
1 La section est destinée au Kompaktomat LONG. Grâce à un écartement prolongé, elle se distingue par une meilleure passabilité.
Kompaktomat K 500 NS + K 600 NS
Les efface-traces ont été conçus pour travailler dans des terres lourdes et collantes. Ils sont capables de désagréger une terre très compactée et ils sont équipés d’une protection non-stop.
Kompaktomat K 300 N + K 400 NS
Efface-traces du tracteur à déclenchement automatique avec dent réversible, plus adapté aux sols plus lourds où il existe un risque de « tirer » des mottes humides à la surface.
Niveleur à déclenchement automatique avec profil dentelé. Conception massive pour un nivellement précis des sillons profonds.
FL = niveleur fixe mécanique, FH = niveleur fixe hydraulique.
Le niveleur à palettes laisse passer un flux plus important que la barre et permet d‘avoir un angle d’attaque variable. Le réglage de la hauteur de ce niveleur peut être à commande mécanique ou hydraulique.
L = Flexi-board, FB = Flexi-board hydraulique.
Les segments du niveleur individuels fonctionnent comme une seule unité de travail et ont une meilleure stabilité.
Nivellement passif du sol derrière le rouleau arrière. Grâce aux butées rotatives, il est possible de régler différentes agressivités de la barre niveleuse, applicable derrière tous types de rouleaux arrière.
Émiettement actif des mottes restantes derrière un rouleau arrière.
Émiettement actif des mottes restantes derrière un rouleau arrière.
