Mélylazító műtrágya kijuttatással DIGGER Fert+ / DIGGER Fert+ Compact

Lazítás 50 cm-ig, intenzív bekeverés, műtrágya kijuttatás

Mélylazító műtrágya kijuttatással Digger Fert+ Compact

Mélylazító műtrágya kijuttatással Digger Fert+ / Digger Fert+ Compact

Subsoiler with fertiliser application Digger Fert+

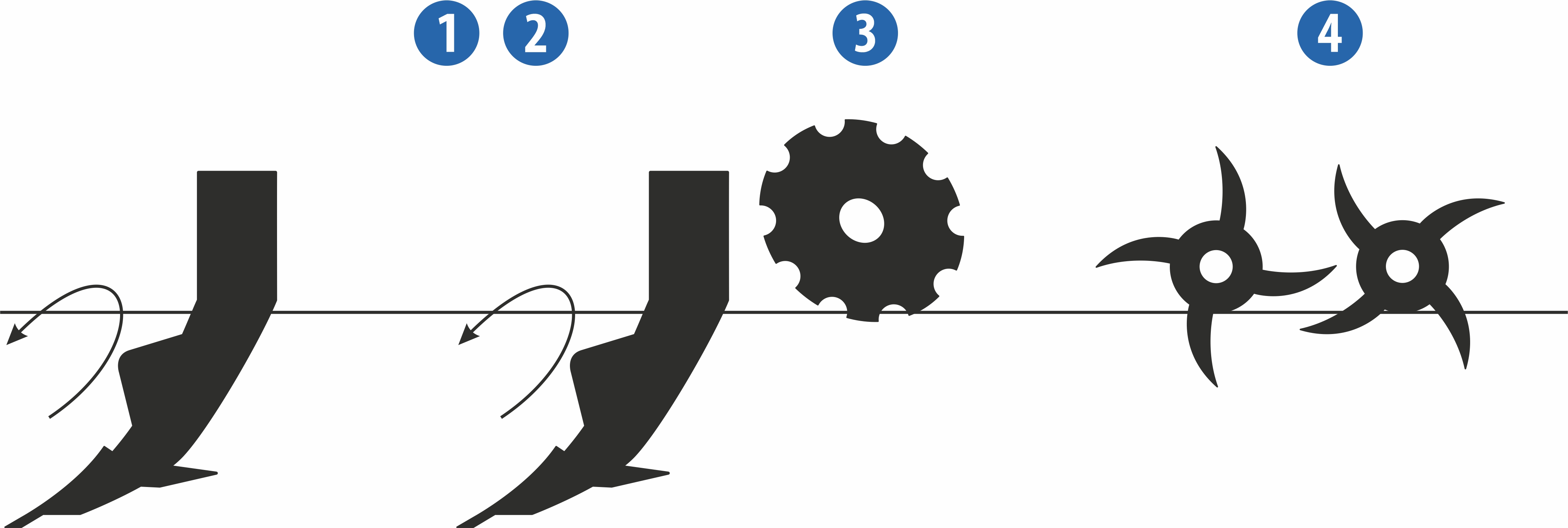

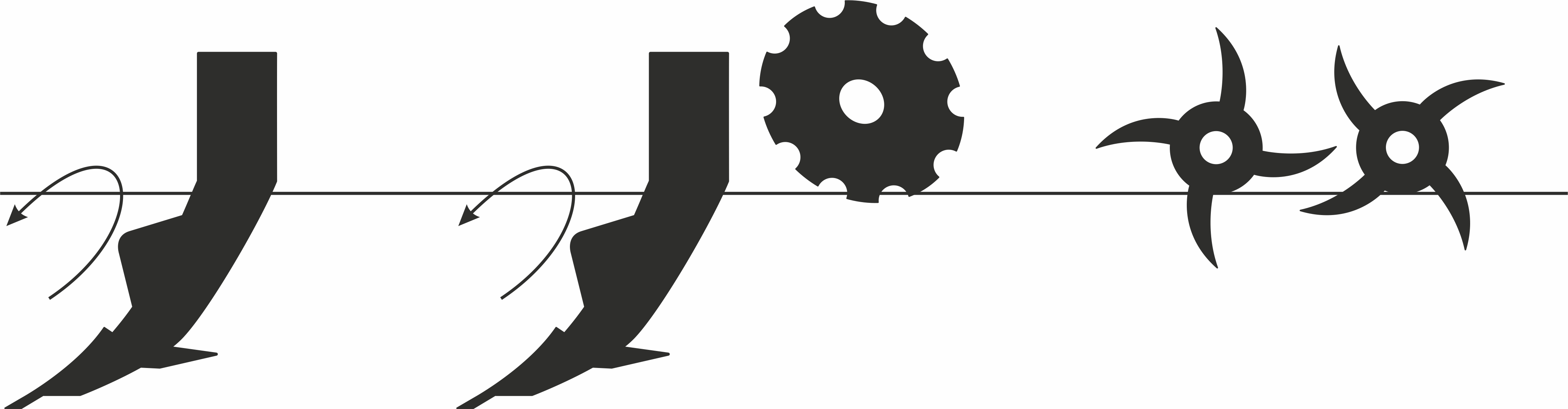

Technológia

1	Mélylazítás zónája. A művelési mélység 30-50 cm között van. A lazító kapák különleges alakja kiváló talajba hatolást garantál még szélsőségesen kötött, tömörödött talaj esetén is, relatív alacsony vonóerőigény mellett. A kapák két sorban helyezkednek el. Extrém kötöttség esetén lehetőség van egy kapasorral is dolgozni a géppel, csökkentve a vonóerőigényt.
2	Műtrágya kijuttatás zónája. A gép a granulált műtrágyát két különböző mélységbe képes kijuttatni egyidejűleg.
3	Egyengetés zónája. Az egyengetőtárcsák sima felszínt alakítanak ki a hengerek előtt és segítenek bekeverni és elteríteni a növényi maradványokat.
4	Rögtörés és visszatömörítés zónája. Az optimális visszatömörítés segít a csapadék befogadásában és a kapillaritás helyreállításában.

Műtrágya kijuttatás

A műtrágya egy része közvetlenül a talajfelszín alá + oldalra kerül, másik része a művelt réteg aljára.

Felépítés

Mélylazító műtrágya kijuttatással Digger Fert+

Monsun MF 1.100 literes front műtrágyatartály.
Műtrágya csővezeték az elosztófejhez.
Masszív kapák két sorban 25-50 cm mélységhez, műtrágya kijuttatás két mélységbe.
Rögrendező, egyengető tárcsasor a sima felszín érdekében.
Hátsó dupla tüskés henger a rögtörésre, tömörítésre.

Mélylazító műtrágya kijuttatással Digger Fert+ Compact

Masszív kapák két sorban 25‒50 cm mélységhez, műtrágya kijuttatás két mélységbe.
Rögrendező, egyengető tárcsasor a sima felszín érdekében.
Hátsó dupla tüskés henger a rögtörésre, tömörítésre.

Mélylazító műtrágya kijuttatással Digger P Fert+ Compact

Masszív kapák két sorban 25-50 cm mélységhez, műtrágya kijuttatás két mélységbe.
Rögrendező, egyengető tárcsasor a sima felszín érdekében.
Hátsó dupla tüskés henger a rögtörésre, tömörítésre.

1 Digger N Fert+

front műtrágyatartály, műtrágya kijuttatás egyszerre két munkamélységbe

2 Digger N Fert+ COMPACT

integrált műtrágyatartály, műtrágya kijuttatás egyszerre két munkamélységbe

3 Digger P Fert+ COMPACT

vonórúd és hátsó pneumatikus henger, integrált műtrágyatartály, műtrágya kijuttatás egyszerre két munkamélységbe

4 Digger P HW

eszközhordozókocsi, műtrágyatartály, műtrágya kijuttatás egyszerre két munkamélységbe

Gépváltozatok, kialakítások

A gép kialakításának sokféle változata lehetővé teszi, hogy a Digger számos vevői igénynek megfeleljen. Vessünk egy pillantást a változatokra, amelyek be tud szerezni tőlünk.

Digger N Fert+

Fronttartállyal felszerelt gép, műtrágyázás 2 mélységbe.

Digger N Fert+ Compact

Ráépített tartállyal felszerelt gép, műtrágyázás 2 mélységbe.

Digger P Fert+ Compact

Félig függesztett változat vonórúddal és hátsó gumikerekes hengerrel, ráépített műtrágyatartállyal, kiegészítő műtrágyázás 2 mélységbe.

Digger P HW

Félig függesztett változat tengellyel ellátott műtrágyatartályos eszközhordozó kocsival, kiegészítő műtrgyázás 2 mélységbe.

A Digger Fert+ a hagyományos Digger lazító műtrágyakijuttató egységgel felszerelt változata, amely a gyökérzónába dolgozza a szilárd műtrágyát. A Digger Fert+ átlazítja az altalajt, bekeveri a növényi maradványokat a felső talajrétegbe és két különböző mélységbe dolgozza be a műtrágyát.

A Digger Fert+ változat a következő részegységekből áll:

Digger mélylazító
Merev és flexibilis csővezeték a front tartálytól az elosztóig
Elosztó fej a gép közepén
Flexibilis műtrágyavezető csövek az elosztó fejtől a Digger kapáihoz

A Monsun MF felépítése:

1.100 literes front tartály
Megbízható Accord adagoló max. 400 kg/ha kijuttatható mennyiségig (műtrágyától függően)
Műtrágya mechanikus adagolása
Mechanikus ventilátor meghajtás

Bővebb információ a Monsun MF-ről a termékoldalon.

A Digger Fert+ és a Monsun MF is használható kombinációban más gépekkel. A Digger Fert+ használható műtrágyakijuttatás nélkül, mint a hagyományos Digger lazító. A Digger lazítókra a műtrágyakijuttató egység utólagosan felszerelhető.

Digger Fert+ kombinációban Monsun MF front tartállyal

A Digger Fert+ változat a következő részegységekből áll:

Digger mélylazító
Merev és flexibilis csővezeték a front tartálytól az elosztóig
Elosztó fej a gép közepén
Flexibilis műtrágyavezető csövek az elosztó fejtől a Digger kapáihoz

A Monsun MF felépítése:

1.100 literes front tartály
Megbízható Accord adagoló max. 400 kg/ha kijuttatható mennyiségig (műtrágyától függően)
Műtrágya mechanikus adagolása
Mechanikus ventilátor meghajtás

Bővebb információ a Monsun MF-ről a termékoldalon.

Kapák

A kapák tartalmazzák a műtrágyakijuttató adaptert, amely két mélységbe képes a műtrágyát kijuttatni.

Elosztó fej

A ventilátor levegőárama juttatja el a műtrágyát a kapákhoz, az elosztó fejen keresztül.

A Digger Fert+ Compact felépítése a Digger mélylazítón alapul, amely egy adagolóval ellátott nagy tartállyal rendelkezik. Digger Fert+ Compact fellazítja az alsóbb talajrétegeket, a növényi maradványokat bekeveri a felső talajrétegbe és eközben két mélységbe juttatja ki a műtrágyát.

A 2000 literes tartály tartályráccsal van ellátva az adagoló védelme érdekében. A gép megbízható Accord adagolója gondoskodik a precíz műtrágyaadagolásról. A műtrágya szintje könnyen figyelemmel kísérhető az ellenőrzőablakon keresztül. A teljes adagoló rozsdamentes, amely kiválóan ellenáll a műtrágya káros hatásainak.

Digger Fert+ Compact

Adagoló egység

Az adagoló talajkerékről kapja a mechanikus meghajtást, 70-300 kg/ha műtrágyadózis kijuttatására alkalmas.

Elosztó

A levegőáram juttatja a műtrágyát az elosztóba, amely gondoskodik a sorok közötti egyenletes elosztásról.

Kapák

A kapákra kerül ráépítésre a műtrágyaadapter, amely egyidejűleg két különböző mélységbe juttatja ki a szilárd műtrágyát. A minimális kijuttatási mélység a feltalaj, a maximális kijuttatási mélység 38 cm.

Lépcsők

A tartályhoz való biztonságos feljutás és hozzáférés érdekében a Digger Fert+ Compact lépcsővel, padozattal és korláttal is fel van szerelve.

Rozsdamentes állító mechanizmus

Ellenáll a korróziónak.

Rozsdamentes adagoló

Megbízható adagolás, ellenáll a korróziónak.

Korábbi gépek átépítése

Már meglévő Digger lazítókra utólagosan is ráépíthető a műtrágyakijuttató egység.

Műszaki adatok

Műszaki adatok	Mértékegység	Digger 3 N Fert+	Digger 4 NS Fert+	Digger 4 N FIX Fert+
Munkaszélesség	mm	2 900	3 900	3 900
Szállítási szélesség	mm	2 990	2 990	3 990
Szállítási magasság	mm	2 790		2 790
Teljes hosszúság	mm	3 520─4 000	3 520─4 000	3 520─4 000
Munkamélység	mm	250─500	250─500	250─500
Kapák száma	db	7	9	9
Kapák húzástávolsága	mm	425	425	425
Kapasorok száma	db	2	2	2
Kapasorok távolsága	mm	950	950	950
Kapák szélessége / szárnyakkal	mm	295	295	295
Gerendely magasság	mm	750	750	750
Területteljesítmény	ha/h	2,4─3,6	3,1─4,7	3,1─4,7
Vonóerő igény ¹	kW LE	180─270 240─360	240─360 330─450	240─360 330─450
Munkasebesség	km/h	8─12	8─12	8─12
Max. dőlésszög	°	11	11	11
Függesztőmű igény		Kat. 3 és 4	Kat. 3 és 4	Kat. 3 és 4
Tömeg	kg	2 250─2 850		2 950─3 750

Műszaki adatok	Mértékegység	Digger 3 N Fert+ Compact	Digger 4 N FIX Fert+ Compact	Digger 3 P Fert+ Compact	Digger 4 P FIX Fert+ Compact
Munkaszélesség	mm	2 990	3 990	2 990	3 990
Szállítási szélesség	mm	2 990	3 990	2 990	3 990
Szállítási magasság	mm	3 500	3 500	3 500	3 500
Teljes hosszúság	mm	3 645─4 125	3 645─4 125	7 720	7 720
Munkamélység	mm	250─500	250─500	250─500	250─500
Tartálykapacitás	l	2 000	2 000	2 000	2 000
Fertilizer batch size	kg/ha	70─300	70─300	70─300	70─300
Kapák száma	db	7	9	7	9
Kapák húzástávolsága	mm	425	425	425	425
Kapasorok száma	db	2	2	2	2
Kapasorok távolsága	mm	950	950	950	950
Kapák szélessége / szárnyakkal	mm	295	295	295	295
Gerendely magasság	mm	750	750	750	750
Területteljesítmény	ha/h	2,4─3,6	3,4─4,7	2,4─3,6	3,4─4,7
Vonóerő igény ¹	kW LE	180─270 240─360	240─360 330─450	220─330 300─450	265─400 360─540
Munkasebesség	km/h	8─12	8─12	8─12	8─12
Max. dőlésszög	°	11	11	11	11
Függesztőmű igény		Kat. 3 és 4	Kat. 3 és 4	Kat. 3 és 4; K80 vonógolyó; 50, vagy 70 mm átm. vonószem
Tömeg	kg	2 860─3 460	3 800─4 600	6 900─7 500	7 900─8 700

Műszaki adatok	Mértékegység	Falcon HW + Digger 3 N Fert+	Falcon HW + Digger 4 NS Fert+	Falcon HW + Digger 4 N FIX Fert+	Falcon HW
Munkaszélesség	mm	2 900	3 900	3 900
Szállítási szélesség	mm	2 990	2 990	3 990	2 990
Szállítási magasság	mm	2 790		2 790	2 600
Teljes hosszúság	mm	10 980	10 980	10 980	7 500
Munkamélység	mm	250─500	250─500	250─500
Tartálykapacitás	l	5 000	5 000	5 000	5 000
Fertilizer batch size	kg/ha	70─300	70─300	70─300	70─300
Kapák száma	db	7	9	9
Kapák húzástávolsága	mm	425	425	425
Kapasorok száma	db	2	2	2
Kapasorok távolsága	mm	950	950	950
Kapák szélessége / szárnyakkal	mm	295	295	295
Gerendely magasság	mm	750	750	750
Területteljesítmény	ha/h	2,4─3,6	3,1─4,7	3,1─4,7
Vonóerő igény ¹	kW LE	220─300 300─450	265─400 360─540	265─400 360─540
Munkasebesség	km/h	8─12	8─12	8─12
Max. dőlésszög	°	11	11	11	11
Tyre dimensions – transport		650/65R-30,5	650/65R-30,5	650/65R-30,5	650/65R-30,5
Függesztőmű igény		Kat. 3 és 4	Kat. 3 és 4	Kat. 3 és 4	Kat. 3 és 4; K80 vonógolyó; 50, vagy 70 mm átm. vonószem
Tömeg	kg	5 150─5 750		5 850─6 650	2 900

¹ Ajánlott vonóerő. A tényleges vonóerő igény a művelési mélység, talajadottságok, domborzati viszonyok, beállítások, művelő elemek kopása miatt jelentősen eltérhet.
Szállítás/fékek: Kövesse a gépek magyarországi közúti szállítására és vontatására vonatkozó előírásokat.

Kiegészítők

Tartozékok

Hengerek

Dupla U profilos henger DRR

Átmérő	540/540 mm
Súly	195 kg/m

Tárcsás henger SDR

Átmérő	580 mm
Súly	220 kg/m

Dupla tüskés henger DSR

Átmérő	570/570 mm
Súly	175 kg/m

Dupla tüskés henger DSR

Átmérő	760/570 mm
Súly	185 kg/m

Dupla tüskés henger DSR

Átmérő	570/570 mm
Súly	175 kg/m

Átmérő	mm
Súly	kg/m

A megfelelő hátsó henger kiválasztása rendkívül fontos, mert a munkavégzés minőségét jelentősen befolyásolja. A talajt a hátsó henger visszatömöríti és egyidejűleg elvégzi a rögtörést és az egyengetést is. A henger kiválasztása a talajtípustól és használat módjától függ.

Henger	Dupla U profilos henger DRR	Tárcsás henger SDR	Dupla tüskés henger DSR
Rögtörés	●●●○	●●●○	●●○○
Tömörítés	●●●●	●●●●	●●●○
Mélységtartás	●●●●	●●●●	●●●●
Eltömődéssel szembeni ellenállóság	●●●●	●●●○	●●●●
Alkalmazhatóság köves talajokon	●●●○	●●●○	●●●○
Alkalmazhatóság nedves talajokon	●●●●	●●●●	●●●●
Kötött talajok	●●●●	●●●●	●●●●
Középkötött talajok	●●●●	●●●●	●●●●
Könnyű talajok	●●●●	●●●○	●●●○

Kijelző egységek

Topcon XD+

Kiegészítők
Kijelző mérete	12,1"
Magátfolyásellenőrzés	OK
Tartály szint kijelzés	OK
Ventilátor sebesség kijelzés	OK
Elosztó sebesség kijelzés	OK
Adagolómotor sebesség kijelzés	OK
Adagolómotorok száma	3
Művelőút kapcsoló ellenőrzés	OK
Vetősín pozíció kijelzése	OK
Munkalámpa visszajelzés	OK
Tartálylámpa visszajelzés	OK
Nyomjelző ellenőrzés	OK
Művelőnyom előjelölő ellenőrzés	OK
Vetőmagnorma változtatása munkavégzés közben	OK
Aprómagvetés	OK
Egyidejűleg futtatható képernyők	5
Kamera bemenet	OK
GSM Modem	opció

Müller Elektronik: ISOBUS DRILL-Controller

ME TOUCH800®

Kiegészítők
Kijelző mérete	8"
Magátfolyásellenőrzés	OK
Tartály szint kijelzés	OK
Ventilátor sebesség kijelzés	OK
Elosztó sebesség kijelzés	OK
Adagolómotor sebesség kijelzés	OK
Adagolómotorok száma	3
Művelőút kapcsoló ellenőrzés	OK
Vetősín pozíció kijelzése	OK
Munkalámpa visszajelzés	OK
Tartálylámpa visszajelzés	OK
Nyomjelző ellenőrzés	OK
Művelőnyom előjelölő ellenőrzés	OK
Vetőmagnorma változtatása munkavégzés közben	OK
Aprómagvetés	OK
Egyidejűleg futtatható képernyők	2
Kamera bemenet	OK
GSM Modem	x

Müller Elektronik: ISOBUS DRILL-Controller

ME BASIC-Terminal

Kiegészítők
Kijelző mérete	5,7"
Magátfolyásellenőrzés	OK
Tartály szint kijelzés	OK
Ventilátor sebesség kijelzés	OK
Elosztó sebesség kijelzés	OK
Adagolómotor sebesség kijelzés	OK
Adagolómotorok száma	3
Művelőút kapcsoló ellenőrzés	OK
Vetősín pozíció kijelzése	OK
Munkalámpa visszajelzés	OK
Tartálylámpa visszajelzés	OK
Nyomjelző ellenőrzés	OK
Művelőnyom előjelölő ellenőrzés	OK
Vetőmagnorma változtatása munkavégzés közben	OK
Aprómagvetés	OK
Egyidejűleg futtatható képernyők	1
Kamera bemenet	x
GSM Modem	x

Müller Elektronik: ISOBUS DRILL-Controller

ME SMART570®

Kiegészítők
Kijelző mérete	5,7"
Magátfolyásellenőrzés	OK
Tartály szint kijelzés	OK
Ventilátor sebesség kijelzés	OK
Elosztó sebesség kijelzés	OK
Adagolómotor sebesség kijelzés	OK
Adagolómotorok száma	3
Művelőút kapcsoló ellenőrzés	OK
Vetősín pozíció kijelzése	OK
Munkalámpa visszajelzés	OK
Tartálylámpa visszajelzés	OK
Nyomjelző ellenőrzés	OK
Művelőnyom előjelölő ellenőrzés	OK
Vetőmagnorma változtatása munkavégzés közben	OK
Aprómagvetés	OK
Egyidejűleg futtatható képernyők	1
Kamera bemenet	x
GSM Modem	x

Müller Elektronik: ISOBUS DRILL-Controller

x	Nem elérhető
OK	Tartalmazza

Munkaeszközök

CARBIDE 40 vésőkapa

Kapa szélesség	55 mm
Kapa vastagság	20 mm
Kapatest keménység	55 HRC-ig
Vídia lap keménység	92 HRA-ig
Kapa élettartam	+ 100-200 %
Üzemanyagfogyasztás	- 10 %
