DUOLENT NS Grubber

Bearbeitung bis 35 cm mit einer ausgezeichneten Einarbeitung von Pflanzenresten

Beim Händler anfragen Ersatzteile

Grubber Duolent

Technologie

Flache Stoppelbearbeitung mit Flügeln bis zu einer Tiefe von 6–20 cm

Tiefe Lockerung ohne Flügel bis zu einer Tiefe von 35 cm

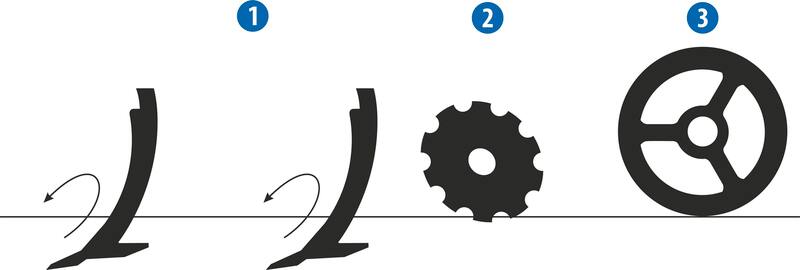

1	Bearbeitungszone. Die Bearbeitungszone hat einen breiten Bereich von 6–35 cm. Für die Bearbeitung von 6 bis 20 cm können Flügel für die ganzflächige Unterschneidung verwendet werden. Die Meißel mit einer optimierten Geometrie in zwei Reihen sichern eine sehr gute Durchlockerung und eine ausgezeichnete Einarbeitung von Pflanzenresten mit einem sehr niedrigen Zugwiderstand ab.
2	Einebnungszone von Brocken. Die Einebnungsscheiben erhöhen auch den Effekt der Einarbeitung von Pflanzenresten.
3	Zerkleinerungszone von Brocken und rückwirkende Verfestigung des Bodens. Die optimale rückwirkende Verfestigung des Bodens sichert ein gutes Einsickern von Niederschlägen sowie das Aufsteigen der Bodenfeuchtigkeit zur Oberfläche ab.

Varianten der Düngerablage

Der Dünger wird unter der Oberfläche, im unteren Teil des behandelten Bodenprofils abgelegt

Ein Teil des Düngers wird unter der Oberfläche im unteren Teil des behandelten Bodenprofils und ein Teil knapp unter der Oberfläche + seitlich platziert

Der Dünger wird knapp unter der Oberfläche + seitlich abgelegt

Hohe Leistung und gute Arbeitsqualität

Hohe Arbeitsgeschwindigkeit bis 12 km/h.
Niedriger Zugwiderstand und ausgezeichnete Vermischung des Bodens dank der optimierten Scharform.
Ausgezeichnete Durchgängigkeit der Pflanzenreste dank dem Scharabstand von 420 mm.
Spiralförmige Form des oberen Scharteils für kontrollierbare Bodenströmung.
Wartungsfreie Arbeitsorgane mit HM-Plättchen für minimalen Verschleiß.

Zwei Varianten der Bodenbearbeitung

Tiefenlockerung in Zonen mit teilweiser Durchmischung

Lockerungsmeißel mit optimierter Geometrie sorgen für eine Tiefenlockerung in Zonen zur Erhöhung der Wasseraufnahme.

Aufbrechen der Pflugsohle ohne Bodendurchmischung.

Der nicht mischende Meißel ist ideal zum Aufbrechen der verdichteten Schicht und zur Wiederherstellung der Wasseraufnahmefähigkeit auf vernässten Flächen, ohne aktive Bodenschichtvermischung.

Technik

Beispiele möglicher Konfigurationen

Grubber Duolent DX 300 N

Massive Mischmesser mit Federverriegelung in zwei Reihen mit mechanischer Tiefenverstellung; einzeln mechanisch verstellbare Nivellierscheiben, hintere V-Ringwalze zur optimalen Bodenverdichtung.

Grubber Duolent DX 300 N

Massive Mischmesser mit doppelter Federverriegelung in zwei Reihen mit hydraulischer Tiefenverstellung; hydraulisch verstellbare Nivellierscheiben, hintere Ringwalze RR für optimale Tiefenführung und Bodenverdichtung.

Grubber Duolent DX 500 NS

Massive Mischmesser mit Federverriegelung in zwei Reihen mit hydraulischer Tiefenverstellung; hydraulisch verstellbare Nivellierscheiben, hintere Doppelwalze DR für optimale Tiefenführung und Bodenverdichtung.

Die veredelten hochfesten Materialien in Verbindung mit der Technologie eXtra-STEEL-line garantieren die Langlebigkeit unserer Maschinen auch unter den härtesten Bedingungen.

Robuste Bauweise

Hochfeste Materialien

Für die hochbelasteten Teile der Maschine wurden die veredelten hochfesten Materialien verwendet, um lange Gebrauchsdauer zu gewährleisten. Groszügig bemessener Rahmen aus hochfestem Stahl.

Extreme Verschleißbeständigkeit der Arbeitsorgane

Für die weitere Erhöhung der Lebensdauer können im oberen Bereich der Schare weitere Hartmetallplättchen oder Aufschweißungen aus Hartmetall ergänzt werden.

Verschiedene Varianten langlebiger und wartungsfreier Lösemeißelverriegelungen mit hoher Lösekraft

Federverriegelung mit einer Feder, Lösekraft 450 kg

Federverriegelung mit zwei Federn, Lösekraft 550 kg

Hydraulische Verriegelung, Lösekraft 600 kg

Einfache Bedienung

Dank der minimalen Anzahl an Einstellungspunkten geschieht die Bedienung, Steuerung aber auch die erforderliche Wartung ganz einfach.

Minimum an Einstellungspunkten.
Minimum an Schmierstellen.

Einstellung der Arbeitstiefe

Einfache Einstellung der Arbeitstiefe mit Hilfe der Bolzen auf den Walzen.

Einstellbare Zudeckscheiben

Höhenverstellbare Zudeckscheiben mit praktischem Griff für beste Ergonomie der Einstellung.

Hydraulische Einstellung der Einebnungsscheiben

Wählbare Ausstattung. Einfache und schnelle Scheibeneinstellung von der Traktorkabine aus und während der Arbeit auf dem Feld.

Einfache Einstellung der äußeren Nivellierscheiben

Die äußeren Einebnungsscheiben sind mit einem Stift leicht verstellbar - für einen präzisen Anschluss der Fahrten.

Ausgeklügte Konstruktion der Maschine

Die Vorteile liegen in der Mehrzweckverwendung und Einstellbarkeit, die hohe Arbeitsvariabilität mit sich bringen.

Vollständige Arbeitsbreite

Arbeitsbreite 3,8 m.

Arbeit auch im umgeklappten Zustand möglich

Bei der Auflockerung der tieferen Bodenschichten kann man den Grubber umklappen und ein wenig leistungsfähiges Zugmittel einsetzen. Arbeitsbreite 3 m.

Vollflächiges Stoppelschälen

Mit den Flügelscharen kann man die ganze Feldfläche bis eine Tiefe von 20 cm schälen.

Säeinheit Micro Drill

Die durchdachte Konstruktion der Maschine ermöglicht eine Installation der Säeinheit Micro Drill, die für die Aussaat von Zwischenfrüchten sowie die Direktaussaat von Gräsern bestimmt ist.

Nähere Informationen über die Säeinheit Micro Drill >

Parameter

Technische Parameter	Einheiten	Duolent DX 210 N	Duolent DX 300 N	Duolent DX 350 N FIX	Duolent DX 380 NS	Duolent DX 400 NS	Duolent DX 460 NS	Duolent DX 500 NS	Duolent DX 550 NS
Arbeitsbreite	mm	2 100	3 000	3 500	3 800	4 000	4 600	5 000	5 500
Transportbreite	mm	2 230	3 000	3 500	2 200	3 000	3 000	3 000	3 000
Transporthöhe	mm	1 400	1 400	1 400	2 500	2 500	2 500	2 500	2 500
Gesamtlänge der Maschine	mm	3 350	3 350	3 350	3 350	3 350	3 350	3 350	3 350
Arbeitstiefe	mm	60–350	60–350	60–350	60–350	60–350	60–350	60–350	60–350
Scharzahl	Stck.	5	7	9	9	9	11	11	13
Scharabstand	mm	420	420	420	420	420	420	420	420
Anzahl der Scharreihen	Stck.	2	2	2	2	2	2	2	2
Reihenabstand	mm	780	780	780	780	780	780	780	780
Entsicherungskraft der Schare	kg	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600
Lichtweite des Rahmens	mm	880	880	880	880	880	880	880	880
Durchmesser der Einebungsscheiben	mm	460	460	460	460	460	460	460	460
Arbeitsleistung	ha/h	1,7–2,5	2,4–3,6	2,8–4,2	3,1–4,5	3,2–4,8	3,7–5,5	4–6	4,4–6,6
Zugmittel ¹	kW HP	65–110 90–135	90–135 120–180	105–160 140–210	120–180 160–240	120–180 160–240	150–225 200–300	150–225 200–300	180–270 240–360
Arbeitsgeschwindigkeit	km/h	8–12	8–12	8–12	8–12	8–12	8–12	8–12	8–12
Neigungsfähigkeit max	°	6	6	6	6	6	6	6	6
Zahl der Hydraulikkreise / Druck	bar				1 / 200	1 / 200	1 / 200	1 / 200	1 / 200
Zahl der Hydrokupplungen / Typ					2 / ISO 12,5	2 / ISO 12,5	2 / ISO 12,5	2 / ISO 12,5	2 / ISO 12,5
Geforderte Aufhängung - Traktor		TBZ Kat. 2	TBZ Kat. 2 und 3	TBZ Kat. 2 und 3	TBZ Kat. 2 und 3	TBZ Kat. 2 und 3	TBZ Kat. 2 und 3	TBZ Kat. 2 und 3	TBZ Kat. 2 und 3
Gewicht der Maschine ² mechanische Sicherung hydraulische Sicherung	kg	1 375 1 450	1 760 1 850	2 175 2 275	2 750 ─	─ 3 100	3 075 ─	─ 3 350	3 325 ─

¹ Empfohlenes Zugmittel, die Ist-Zugkraft kann in Abhängigkeit von den Bearbeitungstiefe, Bodenverhältnissen, Grundstückgefälle, Verschleiß und Einstellung der Arbeitsorgane erheblich abweichen.
² Gewicht der Maschine in Abhängigkeit von der Ausstattung.

N - getragene Maschine
NS - getragene umklappbare Maschine

Transport / Bremssystem Halten Sie die nationalen Vorschriften für den Transport de Maschinen nach den öffentlichen Straßen ein. Beachten Sie die gesetzlichen nationalen Regelungen in Bezug auf höchst zulässiges Gesamtgewicht, Achsbelastung und event. unumgängliches Bremssystem. Falls Sie noch weitere Fragen haben, wenden Sie sich an unseren Handelsvertreter.

Wir verbessern und innovieren unsere Produkte ständig, um die bestmögliche Lösung für die aktuellen technologischen Trends zu bieten und die Anforderungen unserer Kunden zu erfüllen. Aus diesem Grund können einige der angebotenen Produkte anders hergestellt sein als auf der Website angegeben. Verbindliche Spezifikationen und Parameter der Maschine werden bei der Bestellung bestätigt.

Ausstatung

Zubehör

Walzen

Rohrwalze TRS

Durchmesser	600 mm
Gewicht	100 kg/m

Doppelwalze DR

Durchmesser	400/300 mm
Gewicht	135 kg/m

Ringwalze RR

Durchmesser	520 mm
Gewicht	160 kg/m

LTX Walze

Durchmesser	586 mm
Gewicht	200 kg/m

Scheibenwalze SDR

Durchmesser	580 mm
Gewicht	220 kg/m

Crosskill-Walze CR

Durchmesser	400 mm
Gewicht	180 kg/m

V-Walze VR

Durchmesser	600 mm
Gewicht	175 kg/m

Sehr wichtig ist die richtige Wahl der hinteren Walze, von der die endgültige Bearbeitungsqualität erheblich abhängig ist. Die Walze wird den Boden rückverfestigen, krümeln und einebnen. Die Auswahl hängt vom Bodentyp und davon, wie die Maschine genutzt ist.

Walze	Rohrwalze TRS	Doppelwalze DR	Ringwalze RR	LTX	Scheibenwalze SDR	Crosskill-Walze CR	VR-Walze
Krümelung	●●○○	●●●○	●●●○	●●○○	●●●○	●●●●	●●●○
Verdichten	●●●○	●●●○	●●●●	●●●●	●●●●	●●●●	●●●●
Tiefenführung	●●●○	●●●●	●●●●	●●●●	●●●●	●○○○	●●●●
Vermeidung von Verstopfungen	●○○○	●●●○	●●●●	●●●○	●●●○	●●○○	●●●●
Einsatz im Steinboden	●●●○	●●●○	●●●○	●●●○	●●●○	●●○○	●●●○
Einsatz im Naßboden	●○○○	●●○○	●●●●	●●●●	●●●●	●●○○	●●●●
Schwere Böden	●●○○	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●
Mittlere Böden	●●●○	●●●●	●●●●	●●●●	●●●●	●●●○	●●●●
Leichte Böden	●●●●	●●●●	●●●●	●●●○	●●●○	●●○○	●●●●

Arbeitsorgane

Meißel 75 MULTICARBIDE PRO

Scharbreite	75 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 200-500 %

Meißel 75 MULTICARBIDE

Scharbreite	75 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 150-400 %

Meißel 75 CARBIDE

Scharbreite	75 mm
Schardicke	15 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 100-200 %

Meißel 55 CARBIDE

Meißel zur Lockerung ohne Durchmischung

Scharbreite	55 mm
Schardicke	20 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 100-200 %
Dieselkraftstoffverbrauch	- 10 %

Meißel 40 CARBIDE

Scharbreite	40 mm
Schardicke	25 mm
Härte des Scharkörpers	bis 55 HRC
Härte des HM-Plättchens	bis 92 HRA
Lebensdauer der Scharen	+ 100-200 %
Dieselkraftstoffverbrauch	- 10 %
