Kompaktkülvik Falcon Compact

Laiad võimalused väetamiseks ja kultuuride külvamiseks ühe ülesõiduga

Variant FertS

Varianta Fert+

Võrdlus Falcon PRO ja Falcon Compact külvikute vahel

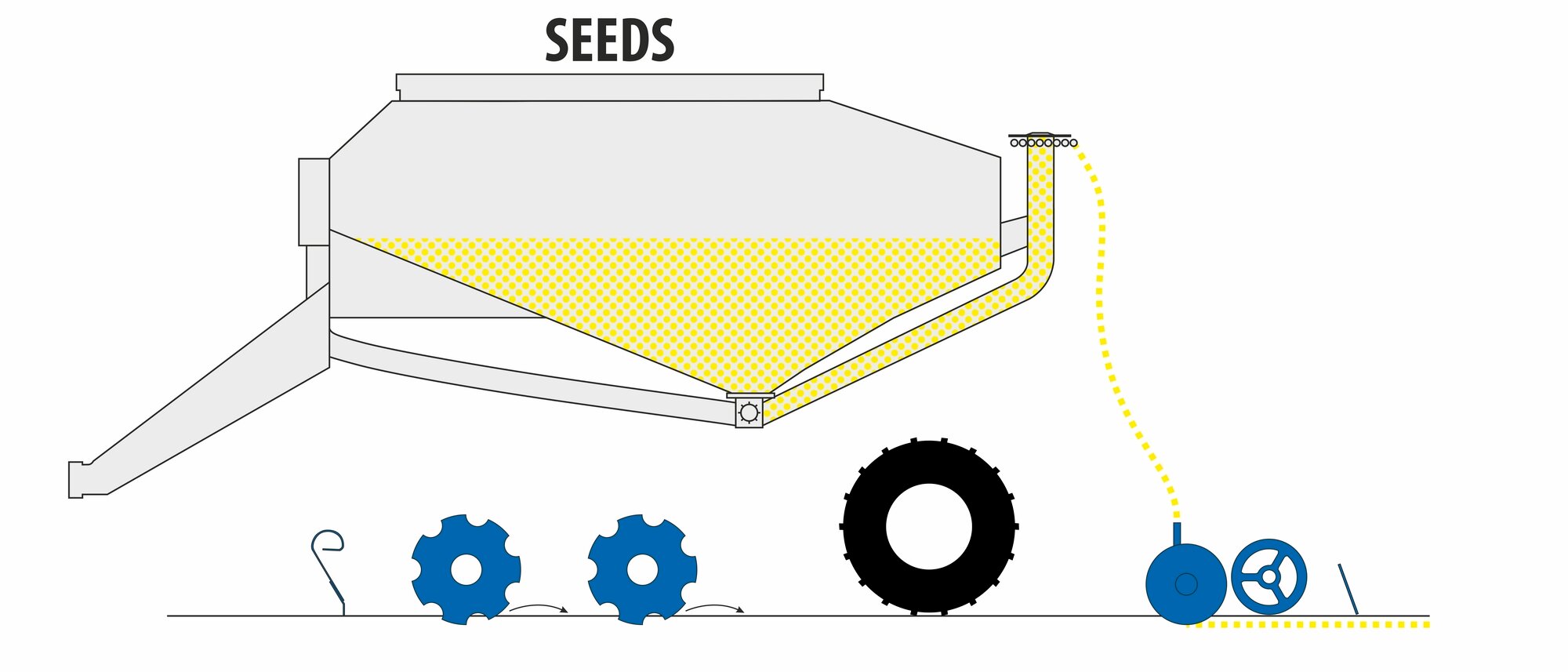

Tehnoloogia

Falcon Compact: Laiad rehvid, 125 / 167 mm reavahega külv

Falcon Compact: Kitsad rehvid, 150 mm reavahega külv

1 Mulla tasandamine. Täpselt tasandatud mullapind võimaldab hiljem pinnase ühtlast kobestamist ja külvi.
2 Pinnase eeltöötlemise tsoon. Pinnase ettevalmisamist külviks saab teha erinevate harimisvahenditega, kas külvisügavuse ulatuses või kuni 10 cm sügavuselt ribadena. Pinnase eeltöötlus tagab õhutamise, tasandamise ja optimaalse kobestamise. Samuti on taimejääkide ühtlase hajutamise.
3 Väetise muldaviimine. Väetis laotatakse taime juuretsooni kas iga rea ​​alla või kahe rea vahele.
4 Külvieelsed tihendusrattad, mis tagavad värskelt kobestetud pinnase vajaliku tihendamise. Õigesti tihendatud mullas on tagatud niiskuse tõus mullapinnale isegi kuivades tingimustes.
5 Topeltketastega külvikud loovad tõhusalt tihendatud külvipinna (V-soone) ja panevad seeme täpselt vajaliku sügavusele. Tänu kõrgele seemendisurvele saab kuni 70% masina massist üle viia seemendiketastele. Tihendatud külvialus ja V-soon tagavad seemnete suurepärase kontakti pinnasega ning idanemiseks vajaliku niiskusega.
6 Külvise tihendamine. Kummist koopeerraratas surub V-soone kokku ja vajutab seemne kahelt poolt mullaga kinni. Taimede hõlpsaks tärkamiseks on seemne kohal vaba ruumi.
7 Tagaäke. Integreeritud äke tagab suurepärase seemnekatte ja täpse pinnase tasandamise.

Täiselektrooniline juhtimine ja külviku tööfunktsioonide jälgimine

ISOBUS elektrooniline süsteem iPadi terminaliga.
Elektrooniliselt juhitav doseerimisseade täisautomaatse külvikontrolliga vastavalt töökiirusele.
Optoelektrooniline külvivoogude jälgimine igale seemendile eraldi.

Sektsioonikontroll – sektsioonide kontrollitud välja lülitamine

  • Optimaalne kiilu- ja pöördealade külv ilma kattuvuste või tühikuteta.
  • Vabalt reguleeritavad sektsioonide laiused.
  • Minimaalne sektsioon = 1 seemendi.
  • Pöördeala külv pärast põllu külvamist ühtlase ja kvaliteetse saagi saavutamiseks.
  • Seemnete kokkuhoid.
  • ISOBUS ühilduv elektroonika.
Selge visualiseerimine külvatud alast traktori terminalil.
Falconi külvikuga rajatud kultuur, juhitud individuaalsete seemenditega.
Usaldusväärne ja täpne seemendivoogude kontroll pneumaatiliste klappide abil.
Täielikult varustatud jaoturipea seemendivoogude individuaalseks juhtimiseks.

Muudetav väetise ja seemne annustamine

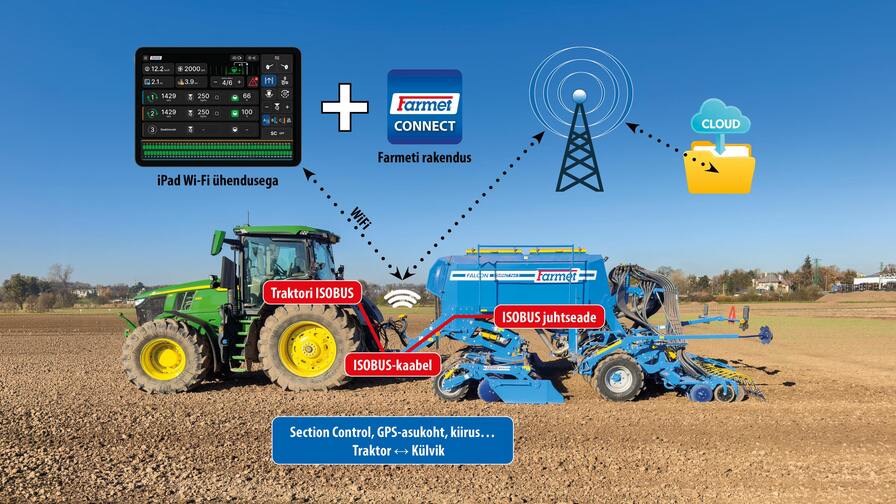

Külviku elektrooniline süsteem suhtleb traktoriga ISOBUS protokolli kaudu

Külviku juhtimine iPadi ja WiFi elektroonika abil – Farmet CONNECT
Juhtimine traktori terminali või lisamonitori kaudu (Müller Elektronik)

Tehnika

Kompaktkülvik Falcon Compact

  1. Kaherealine eelhariv kettasektsioon.
  2. Rehvrull mulla optimaalseks tihendamiseks.
  3. Kahekettalised seemendid fikseeritud sammuga 125 / 150 / 167 mm.

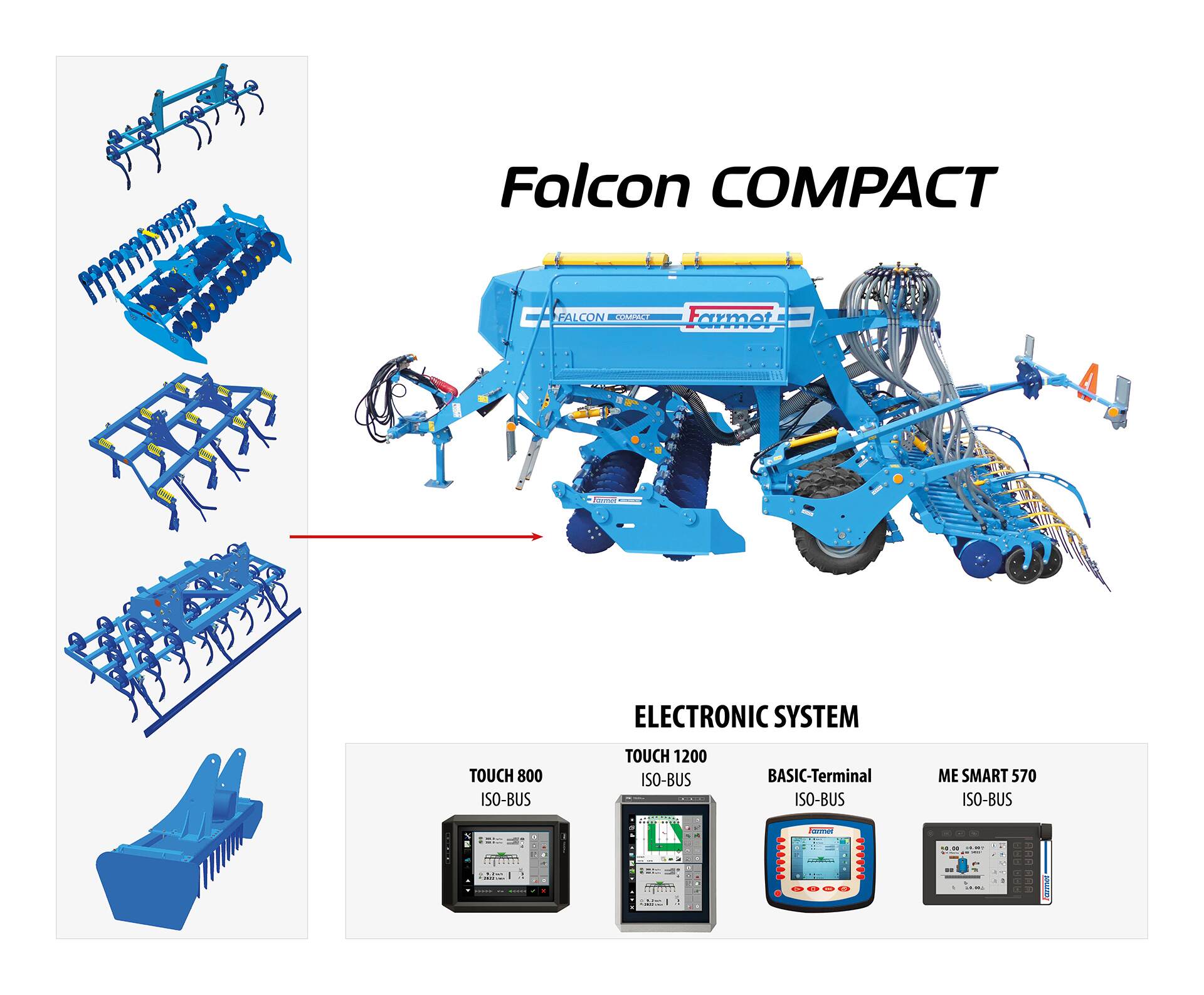

Kompaktkülvik Falcon Compact

  1. Madalsurverehvidega pakker ja ketastega eelharimissektsioon.
  2. Rehvrull mulla optimaalseks tihendamiseks.
  3. Kahekettalised seemendid fikseeritud sammuga 125 / 150 / 167 mm.

Falcon Compact on mõeldud kõigi levinud kultuuride külvamiseks ettevalmistamata mulda reavahega 125 / 150 / 167 mm, nagu seda on suurem osa tera- ja kaunvilju, haljasväetis, aga ka mõned ristikulised ja õliviljad.

Falcon Compact tagab ühe ülesõiduga mulla külvieelse ettevalmistamise, külvivao ettevalmistamise, mulla järeltihendamise ja töökindla külvamise laias koguse vahemikus 0,5–350 kg/ha.

Falcon Compact on mõeldud kõigi levinud kultuuride külvamiseks ettevalmistamata mulda reavahega 125 / 150 / 167 mm, nagu seda on suurem osa tera- ja kaunvilju, haljasväetis, aga ka mõned ristikulised ja õliviljad.

Falcon Compact tagab ühe ülesõiduga mulla külvieelse ettevalmistamise, külvivao ettevalmistamise, mulla järeltihendamise ja töökindla külvamise laias koguse vahemikus 0,5–350 kg/ha.

Kõrge seemendisurve: kuni 150 kg

  • Väike veotakistus tänu väikesele massile.
  • Vähe seisakuid kolu täitmiseks tänu suurele mahule.
  • Kiire ümberpööramine põllu servas tänu lühikesele ja kompaktsele konstruktsioonile.
  • Täpne sügavuse hoidmine koos mulla ühtlase tihendamisega.
  • Pinna tasandamine ja tihendamine enne iga seemendit.

Suur võimsus ja kvaliteetne töö

Suur võimsus ja kvaliteetne töö

  • Väike veotakistus tänu väikesele massile.
  • Vähe seisakuid kolu täitmiseks tänu suurele mahule.
  • Kiire ümberpööramine põllu servas tänu lühikesele ja kompaktsele konstruktsioonile.
  • Täpne sügavuse hoidmine koos mulla ühtlase tihendamisega.
  • Pinna tasandamine ja tihendamine enne iga seemendit.

Kõrge töökiirus: 10–20 km/h

Kerge, ent tugev konstruktsioon

Väga tugevast terasest eXtra STEEL line konstruktsioon tagab tänu selle suurele elastsusele ja masina väikesele massile masina pika kasutusaja ka kõige raskemates tingimustes.

Jäik kompaktne struktuur
Lühendatud, väga kompaktne ja vastupidav disain.
Suur külvisepunker
Ühe- või kahekambriline külvisepunker mahuga 2800–5000 liitrit, kergesti ligipääsetav ja suure avaga.
Hooldevabad laagrid
Kõigi 490 mm läbimõõduga ketaste hooldusvabad laargid ja vannasekinnitused tagavad masina töö ilma vajaduseta määrimise järele ja neil on kummist kaitse ülekoormuse eest.
Seemendite hooldevabad kinnitused
Seemendivannaste vastupidavad ja hooldusvabad kinnitused ja kummist leevendid tagavad maapinnaga kohandumise ja kaitsevad ülekoormuse eest.

Lihtne kasutamine

Tänu minimaalsele hulgale reguleerimis- ja määrimiskohtadele on nii kasutamine, juhtimine kui ka hooldamine väga lihtne ning sellega tuleb toime igaüks.

  • Hõlbus külvisügavuse, seemendisurve ja külviannuse määramine.
  • Intuitiivselt juhitav lihtne elektrooniline süsteem.
  • Minimaalselt reguleerimiskohti.
  • Minimaalselt määrimiskohti.
Lihtne kolu külvisega täitmine
Lai ja pikk teenindusplatvorm kolu ohutuks ja mugavaks külvisega täitmiseks.
Reguleeritavad küljepiirded
Vertikaal- ja pikisuunas reguleeritavad küljepiirded tasandavad haritud mulda ja võimaldavad eri sõite sujuvalt ühendada.
Eelhariva sektsiooni töösügavuse reguleerimine
Töösügavuse lihtne reguleerimine vastavalt ülevaatlikule tabelile kolvivardale paigaldatavate piiravate seibide abil.
Dosaator Farmet
Moodne vahetussilindritega silinderdosaator.
Külvisügavuse määramine
Väga lihtne ja kiire soovitud külvisügavuse määramine.
Äkke lihtne reguleerimine
Äkke surve reguleerimine tihvti asendi muutmisega, võimalusega need kõrvaldada ja mitte kasutada külvi ajal.

Nutikalt lahendatud masina konstruktsioon

Kompaktne konstruktsioon
Masin on kompaktsem ja kergem, säilitades samas oma kõrged tugevus- ja vastupidavusnõuded ka kõige raskemates tingimustes.
Eesmine Flexi-Board
Flexi-Board labalibisti eeltasandab mullapinda väga hästi ja selle kõrgus on hüdrauliliselt juhitav.
Eesmine õhkrehvidega pakker
Pneumopakker tugevdatud rehvidega pinnase täiendavaks tihendamiseks.
Külvieelne ettevalmistamine
Kaherealine eelhariv kettasektsioon tasandab mulla pinna ristsuunas veatult ja kobestab mulla kuni külvivao sügavuseni.
Kahe kettaga vannased
Eelhariva sektsiooni kettad paiknevad paaris ühel vannasel. Tugev kinnitus ja lai kummisleevendi kaitseb tööorganeid kindlalt kahjustumise eest.
Mulla optimaalne tihendamine
Iga külviseemendi ees on tugevdatud rehvidest valmistatud rehvirull. Rehvidel on spetsiaalne disain, mis takistab märja pinnase kleepumist.
Külvisügavuse seadmine
Võimalik on seadistada erinev külvisügavus paaris- ja paarituarvulistel seemenditel.
Kahekettalised seemendid
Tänu end tõestanud konstruktsioonile tungivad need väga hästi mulda ka siis, kui see sisaldab palju taimejääke, ning tagavad koos surverattaga ettenähtud sügavusele külvamise.

Väetise silinderdosaatorid

Tigudosaator Fert+
Moodne tigudosaator. Väetise juhtimine väetamissõlmede juurde.
Válečkový dávkovač FertS
Moderní válečkový dávkovač s výměnnými válečky. Vedení hnojiva přímo k osivu.

Rull-dosaator kõigi seemnetüüpide jaoks

Parameetrid

Tehnilised andmed Ühikud Falcon 3 Compact Falcon 4 Compact Falcon 4 FIX Compact Falcon 6 Compact Falcon 7,2 Compact
Töölaius mm 3 000 4 000 4 000 6 000 7 200
Transpordilaius mm 3 000 3 000 4 000 3 000 3 000
Transpordikõrgus mm 2 800 2 800 2 800 2 800 2 800
Masina kogupikkus mm 7 000  7 000 7 000  7 000 7 000
Töösügavus mm 0─100 0─100 0─100 0─100 0─100
Kolu maht ilma väetamiseta l 2 800 2 800 2 800 4 000 4 000
Kolu maht väetamisega
(jaotus 40 : 60)
l 4 000 4 000 4 000 5 000 5 000
Kolu täitmiskõrgus mm 2 600 2 600 2 600 2 600 2 600
Täitmisava suurus mm 520 x 1920  520 x 1920 520 x 1920  520 x 1920 520 x 1920
Seemendite arv tk 24 / 20 / 18 32 / 26 / 24 32 / 26 / 24 48 / 40 / 36 58 / 48 / 43
Reavahe 2 mm 125 / 150 / 167 125 / 150 / 167 125 / 150 / 167 125 / 150 / 167 125 / 150 / 167
Seemendi surve – muutuv
Seemendi surve – parallelogramm
kg 15–120
15–150
15–120
15–150
15–120
15–150
15–120
15–150
15–120
15–150
Väetiseannusti surve kg kuni 200 kuni 200 kuni 200 kuni 200 kuni 200
Ketaste arv tk 23 31 31 46 55
Külviketaste läbimõõt mm 355 355 355 355 355
Tööjõudlus ha/h 3─4,5 4─6 4─6 6─9 7,2─11,3
Veovahend 1 kW
hj
80─110
110─150
95─130
130─180
95─130
130─180
120─185
160─250
145─205
200─280
Töökiirus km/h 10─20 10─20 10─20 10─20 10─20
Maksimaalne mäkketõusuvõime ° 6 6 6 6 6
Rehvide suurus – transport   7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
Hüdrauliliste ahelate arv / rõhk baari  2 / 210  2 / 210 2 / 210   2 / 210  2 / 210
Hüdroühenduste arv / tüüp    4 / ISO 12,5  4 / ISO 12,5 4 / ISO 12,5   4 / ISO 12,5  4 / ISO 12,5
Rõhuta tagasivool (maks. 5 baari)    1 / ISO 20  1 / ISO 20 1 / ISO 20   1 / ISO 20  1 / ISO 20
Hüdraulilise ventilaatori õli vooluhulk l/min 30─40 30─40 30─40 30─40 30─40
Õli vooluhulk masina juhtimiseks l/min  30 30  30 30 30
Vajalik elektrisüsteem 3   12 V DC / 25─55 A 12 V DC / 25─55 A 12 V DC / 25─55 A 12 V DC / 25─55 A 12 V DC / 25─55 A
Vajalik traktori haakeseadeldis   Kolmepunktiline haakeseadeldis, kat. 2 ja 3 Kolmepunktiline haakeseadeldis, kat. 2 ja 3 Kolmepunktiline haakeseadeldis, kat. 2 ja 3 Kolmepunktiline haakeseadeldis, kat. 2 ja 3 Kolmepunktiline haakeseadeldis, kat. 2 ja 3
Monokülviku kaal, alates 4 kg 4 100 5 600 4 600 7 500 8 500
Kombikülviku kaal, alates 4 kg 4 300 5 800 5 300 7 800 8 900


1 Soovitatav veovahend, tegelik veojõud võib suures ulatuses muutuda sõltuvalt harimissügavusest, mullatingimustest, maapinna kaldest ning tööorganite kulumisest ja reguleeritusest.
2 150 mm reavahega külvikute tihendusrattad on kitsaste rehvidega. 125 / 167 mm reavahega külvikute tihendusrattad laiade rehvidega.
3 Külviku varustus määrab nõuded traktori elektroonikasüsteemile.
4 Masina mass vastavalt varustusele.
Pidurisüsteem transportimisel. Pidage kinni siseriiklikest eeskirjadest, mis puudutavad masinate transportimist avalikel teedel. Uurige välja vastavas riigis kehtivad õigusaktid ja eeskirjad maksimaalselt lubatud kogumasside ja teljekoormuste ning samuti pidurisüsteemi kasutamise kohta. Lisaküsimuste korral võtke ühendust meie müügiesindajaga.

Seadmed

Tarvikud

Juhtekraanid

iPad wifi connect

Seemnete loendus ja külvikontroll iga seemendi jaoks eraldi.

Varustus
Ekraani suurus 11"
Külvise liikumise tajumise juhtimine OK
Kolu taseme tajumine OK
Ventilaatori pöörete arvu tajumine OK
Dosaatori pöörete arvu tajumine OK
Mootori pöörete arvu tajumine OK
Mootorite arv (annustamisel)
Tehnoradade klappide juhtimine OK
Külvisektsiooni asendi kuvamine OK
Töövalgustuse juhtimine OK
Kolu valgustuse juhtimine OK
Markerite juhtimine OK
Tärkamiseelsete markerite juhtimine OK
Külviannuse lisamine töötamisel OK
Mikrokülv OK
Korraga töötavaid ekraane
Kaamerasisend OK
GSM-modem OK



Topcon XD+
Varustus
Ekraani suurus 12,1"
Külvise liikumise tajumise juhtimine OK
Kolu taseme tajumine OK
Ventilaatori pöörete arvu tajumine OK
Dosaatori pöörete arvu tajumine OK
Mootori pöörete arvu tajumine OK
Mootorite arv (annustamisel) 3
Tehnoradade klappide juhtimine OK
Külvisektsiooni asendi kuvamine OK
Töövalgustuse juhtimine OK
Kolu valgustuse juhtimine OK
Markerite juhtimine OK
Tärkamiseelsete markerite juhtimine OK
Külviannuse lisamine töötamisel OK
Mikrokülv OK
Korraga töötavaid ekraane 5
Kaamerasisend OK
GSM-modem tasu eest

Müller Elektronik: ISOBUS DRILL-Controller

ME TOUCH800®
Varustus
Ekraani suurus 8"
Külvise liikumise tajumise juhtimine OK
Kolu taseme tajumine OK
Ventilaatori pöörete arvu tajumine OK
Dosaatori pöörete arvu tajumine OK
Mootori pöörete arvu tajumine OK
Mootorite arv (annustamisel) 3
Tehnoradade klappide juhtimine OK
Külvisektsiooni asendi kuvamine OK
Töövalgustuse juhtimine OK
Kolu valgustuse juhtimine OK
Markerite juhtimine OK
Tärkamiseelsete markerite juhtimine OK
Külviannuse lisamine töötamisel OK
Mikrokülv OK
Korraga töötavaid ekraane 2
Kaamerasisend OK
GSM-modem x

Müller Elektronik: ISOBUS DRILL-Controller

ME BASIC-Terminal
Varustus
Ekraani suurus 5,7"
Külvise liikumise tajumise juhtimine OK
Kolu taseme tajumine OK
Ventilaatori pöörete arvu tajumine OK
Dosaatori pöörete arvu tajumine OK
Mootori pöörete arvu tajumine OK
Mootorite arv (annustamisel) 3
Tehnoradade klappide juhtimine OK
Külvisektsiooni asendi kuvamine OK
Töövalgustuse juhtimine OK
Kolu valgustuse juhtimine OK
Markerite juhtimine OK
Tärkamiseelsete markerite juhtimine OK
Külviannuse lisamine töötamisel OK
Mikrokülv OK
Korraga töötavaid ekraane 1
Kaamerasisend x
GSM-modem x

Müller Elektronik: ISOBUS DRILL-Controller

ME SMART570®
Varustus
Ekraani suurus 5,7"
Külvise liikumise tajumise juhtimine OK
Kolu taseme tajumine OK
Ventilaatori pöörete arvu tajumine OK
Dosaatori pöörete arvu tajumine OK
Mootori pöörete arvu tajumine OK
Mootorite arv (annustamisel) 3
Tehnoradade klappide juhtimine OK
Külvisektsiooni asendi kuvamine OK
Töövalgustuse juhtimine OK
Kolu valgustuse juhtimine OK
Markerite juhtimine OK
Tärkamiseelsete markerite juhtimine OK
Külviannuse lisamine töötamisel OK
Mikrokülv OK
Korraga töötavaid ekraane 1
Kaamerasisend x
GSM-modem x

Müller Elektronik: ISOBUS DRILL-Controller

x Ei saa juurde osta
OK Baasvarustuses

Töövahendid


Tehnoradade loomine

Tehnoradade klapid

Seemne ja väetise kokkuhoiuks.

Sektsioonijuhtimise

Lisavarustus

Ventilaator jahutiga
“Y”-adapterid seemenditorude ühendamiseks (½ seemendi külvamisel)
Tehnoradade markerid

Hüdrauliliselt juhitavad tärkamiseelsed markiirid.

Hüdrauliliselt kokkuklapitavad markiirid

Juhtsüsteemi kaudu hüdrauliliselt ja automaatselt juhitavad markerid.

Täitetigu

Külvisepunkrite lihtne täitmine maapinnalt seemne ja väetisega (Falcon 6 Compact ja Falcon 7.2 Compact).

Töötuled

Suure valgusjõuga LED-tuled mugavaks tööks pimedal ajal.

Roostevabast terasest sõel

Roostevabast terasest sõel väldib võõrkehade kukkumise punkrisse.

Liigendite komplekt 2. kategooria kolmepunktilisele haakeseadeldisele
Hüdrauliline mootor ventilaatori ajamiks traktori JVV abil

Řešení pro tažné prostředky s nedostatečnými parametry hydraulického systému.

Fotogalerii

Video

Failid
