TERRIX

Ameublissement jusqu‘au 35 cm avec mélange intensif

Technologie

Cultivateur à dents Terrix

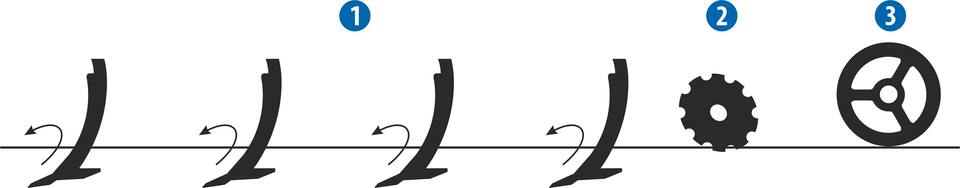

Terrix Quatro

1	Zone d‘ameublisement á large gamme de 10 à 35 cm. Les ailerons à géométrie optimisée et les quatre rangées garantissent un très bon ameublissement et un mélange intensif des résidus de terre et de plantes.
2	Les disques de nivellement augmentent également l'effet de l'incorporation de résidus de plantes.
3	La restructuration optimale du sol assure une bonne absorption de l'humidité du sol.

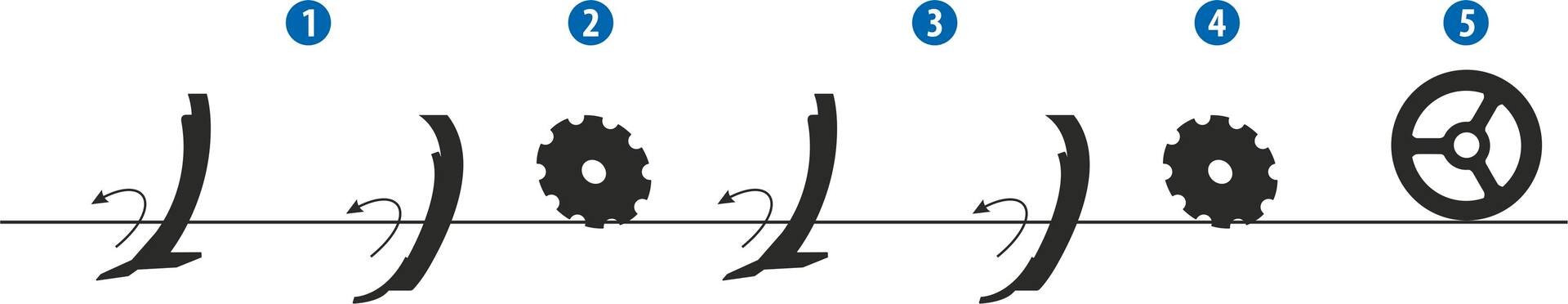

Terrix Dual

1	První zóna kypření. První a druhá řada radlic jsou uspořádány tandemově za sebou. První řada radlic s optimalizovanou geometrií zpracovává půdu do hloubky 10–15 cm. Druhá řada speciálních radlic prohlubuje nakypřené pásy za první řadou do hloubky 15–35 cm.
2	První zóna urovnání hrůbků. Urovnávací disky také zvyšují efekt zapravení rostlinných zbytků.
3	Druhá zóna kypření. Třetí a čtvrtá řada radlic jsou uspořádány opět tandemově za sebou a kypří mezipásy za první zónou kypření. Třetí řada radlic opět zpracovává půdu do hloubky 10–15 cm. Čtvrtá řada radlic opět prohlubuje nakypřené pásy za třetí řadou do hloubky 15–35 cm.
4	Druhá zóna urovnání hrůbků. Urovnávací disky také zvyšují efekt zapravení rostlinných zbytků.
5	Zóna drobení hrud a zpětného utužení půdy. Optimální zpětné utužení půdy zajišťuje dobré vsakování srážek i vzlínání půdní vláhy k povrchu.

Haut rendement et qualité de travail

Très bonne solution pour tous les types de sols, excellente sur les sols lourds
Passage des flux de terre et de résidus végétaux efficace
Haut niveau de mélange et d’enfouissement des résidus végétaux
L´ameublissement profond de toute la surface (Terrix Quatro) ou de certaines zones (Terrix Dual) avec une formation minimale de mottes

Technique

Cultivateur à dents Terrix Quatro PS

Roue d’appui de copiage pour un travail uniforme du sol.
Quatre rangées de socs massifs pour le déchaumage et l’ameublissement jusqu’à une profondeur de 35 cm.
Disques de redressement pour la création d’une structure fine du sol sur la surface.
Le rouleau arrière assure un bon compactage arrière, la désintégration des mottes et le nivellement de la surface du terrain.

Cultivateur à dents Terrix Dual PS

Roue d’appui de copiage pour un travail uniforme du sol.
Quatre rangées de socs massifs pour le déchaumage et l’ameublissement jusqu’à une profondeur de 35 cm.
Disques de redressement pour la création d’une structure fine du sol sur la surface.
Le rouleau arrière assure un bon compactage arrière, la désintégration des mottes et le nivellement de la surface du terrain.

Construction robuste

Les matériaux ennoblis à très haute limite élastique en liaison avec la technologie eXtra STEEL line assurent une longue durée de vie de nos machines même dans les conditions les plus difficiles.

Acier résistant à l’abrasion

Les socs de construction éprouvée, fabriqués en aciers extrêmement résistants aux frottements, sont munis de lames en alliage au carbure sur la pointe du soc. Pour prolonger la durée de vie, il est possible d’équiper la partie supérieure du soc d’autres lames en alliage au carbure ou de cordons de soudure en métal dur.

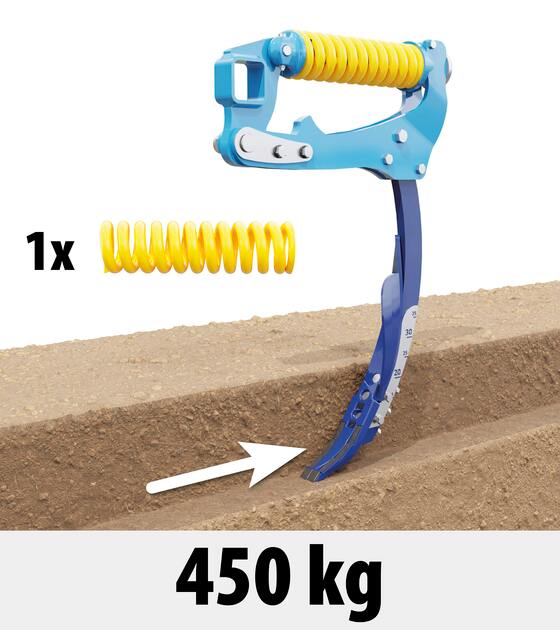

Protection à ressort

Sécurités ressort résistantes et sans entretien sur les étançons avec une haute puissance de déclenchement de 450 kg.

Graphe de la force de déclenchement

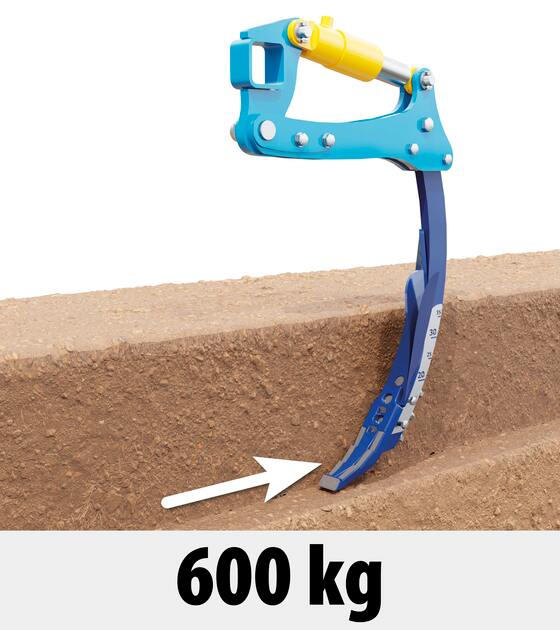

Protection contre la surcharge

Protection efficace de la machine et des organes de travail contre l’endommagement.

Utilisation facile

Grâce à un nombre minimal de points de réglage et de lubrification, l`utilisation, la commande ainsi que la maintenance suivante sont très faciles, pour tout le monde.

Minimum de points de graissage.

Système de connexion rapide des rouleaux

La connexion et la déconnexion facile des rouleaux arrières - possibilité de travail sans rouleaux arrières.

Paramètres

Paramètres techniques	Unités	Terrix Quatro 450 PS	Terrix Dual 450 PS	Terrix Quatro 600 PS	Terrix Dual 600 PS
Largeur de travail	mm	4 500	4 500	6 000	6 000
Largeur de transport	mm	3 000	3 000	3 000	3 000
Hauteur de transport	mm	3 340	3 340	4 000	4 000
Longueur totale de la machine	mm	10 500	10 500	10 500	10 500
Profondeur de travail	mm	100─350	100─350	100─350	100─350
Nombre de socs	pc	23	22	29	30
Ecartement des socs	mm	210	420	210	420
Nombre de rangées de socs	pc	4	4	4	4
Ecartement des rangées	mm	min. 940	min. 940	min. 940	min. 940
Force de déblocage des socs	kg	450	450	450	450
Hauteur sous châssis	mm	870	870	870	870
Diamètre des disques de recouvrement	mm	460	460	460	460
Rendement de travail	ha/h	3,6─5,4	3,6─5,4	4,8─7,2	4,8─7,2
Moyen de traction ¹	kW HP	225─350 300─450	225─350 300─450	350─460 450─600	350─460 450─600
Vitesse de travail	km/h	8─12	8─12	8─12	8─12
Vitesse de transport maximale ⁴	km/h	30	30	30	30
Inclinaison maximale en pente	°	6	6	6	6
Dimensions pneu - transport		550/45-22,5	19.0/45-17	550/45-22,5	19.0/45-17
Type de frein / voie ^3, 4		sans / air	sans / air	sans / air	sans / air
Pression nécessaire ³	kPa	5,5	5,5	5,5	5,5
Nombre de circuits hydrauliques / pression	bar	4+1 / 200	4+1 / 200	4+1 / 200	4+1 / 200
Nombre de coupleurs hydroélectriques / type		8 / ISO 12,5	8 / ISO 12,5	8 / ISO 12,5	8 / ISO 12,5
Attelage du tracteur requis		trois points cat. 3 et 4; attelage inférieur K80; oeillet Ø 50, 70 mm
Poids de la machine ²	kg	8 400	7 300	10 200	8 800

¹ Puissance tracteur recommandée : la force de traction réelle peut varier considérablement en fonction de la profondeur de travail, des conditions du sol, de la pente du terrain, de l’usure des organes de travail et de leur réglage.
² Poids de la machine avec rouleau LTX.
³ Alternative au frein hydraulique / pression de service 130 ± 5 bar.
⁴ Transport / ensemble de freinage : Respectez les réglementations nationales valables pour le transport des machines sur les voies publiques. Vérifiez les réglementations légales valables dans le pays et les normes concernant les poids totaux maximums admissibles et la charge sur essieux ainsi que les normes sur l’utilisation impérative éventuelle du système de freins. Si vous avez plus de questions, contactez notre représentant commercial.

PS - machine pliable semi-portée

Optionnel

Galerie de photos

Vidéo

Fichiers

Mode d'emploie

Cultivateur à dents Terrix

Cultivateur à dents Terrix Dual 450 PS

Cultivateur à dents Terrix Dual 600 PS

Cultivateur à dents Terrix Quatro 450 PS

Cultivateur à dents Terrix Quatro 600 PS

Accessoires

Rouleaux

Rouleau à disques sillonneurs SDR

Diamètre	580 mm
Poids	220 kg/m

Rouleau ring double DRR

Diamètre	680/680 mm
Poids	340 kg/m

Rouleau LTX

Diamètre	586 mm
Poids	200 kg/m

Rouleau V VR

Diamètre	600 mm
Poids	175 kg/m

Rouleau Tube TRS

Diamètre	600 mm
Poids	100 kg/m

Double V-ring DVR

Diamètre	680/680 mm
Poids	290 kg/m

Le choix d’un rouleau arrière est très important car il contribue d’une manière importante à la qualité finale du travail. Le rouleau tasse en phase finale le sol, l’émiette et le nivelle. Le choix du type de rouleau dépend du type du sol et de la façon d’utiliser la machine.

Rouleau	Cage TRS	Double ring DRR	LTX	Disques sillonneurs SDR
Émiettement	●●○○	●●●○	●●○○	●●●○
Tassement	●●●○	●●●●	●●●●	●●●●
Guidage en profondeur	●●●○	●●●●	●●●●	●●●●
Résistance au bourrage	●○○○	●●●●	●●●○	●●●○
Adéquation pour les sols pierreux	●●●○	●●●○	●●●○	●●●○
Adéquation pour les sols marécageux	●○○○	●●●●	●●●●	●●●●
Terrains lourds	●●○○	●●●●	●●●●	●●●●
Terrains moyens	●●●○	●●●●	●●●●	●●●●
Terrains légers	●●●●	●●●●	●●●○	●●●○

Rouleau	VR	Double V-ring DVR
Émiettement	●●●○	●●●○
Tassement	●●●●	●●●●
Guidage en profondeur	●●●●	●●●●
Résistance au bourrage	●●●●	●●●●
Adéquation pour les sols pierreux	●●●○	●●●○
Adéquation pour les sols marécageux	●●●●	●●●●
Terrains lourds	●●●●	●●●●
Terrains moyens	●●●●	●●●●
Terrains légers	●●●●	●●●●

Socs

Soc 75 CARBIDE

Largeur du soc	75 mm
Épaisseur du soc	15 mm
Dureté du corps du soc	jusqu’à 55 HRC
Dureté de la pointe en carbure	jusqu’à 92 HRA
Durée de vie du soc	+ 100-200 %

Soc 75 MULTICARBIDE

Largeur du soc	75 mm
Dureté du corps du soc	jusqu’à 55 HRC
Dureté de la pointe en carbure	jusqu’à 92 HRA
Durée de vie du soc	+ 150-400 %

Soc 75 MULTICARBIDE PRO

Largeur du soc	75 mm
Dureté du corps du soc	jusqu’à 55 HRC
Dureté de la pointe en carbure	jusqu’à 92 HRA
Durée de vie du soc	+ 200-500 %

Soc 40 CARBIDE

Largeur du soc	40 mm
Épaisseur du soc	25 mm
Dureté du corps du soc	jusqu`à 55 HRC
Dureté de la pointe en carbure	jusqu`à 92 HRA
Durée de vie du soc	+ 100-200 %
Consommation de carburant	- 10 %
