DUOLENT PS Cultivateur à dents

Ameublissement jusqu‘au 30 cm avec mélange intensif

Demander au concessionnaire Pièces de rechange

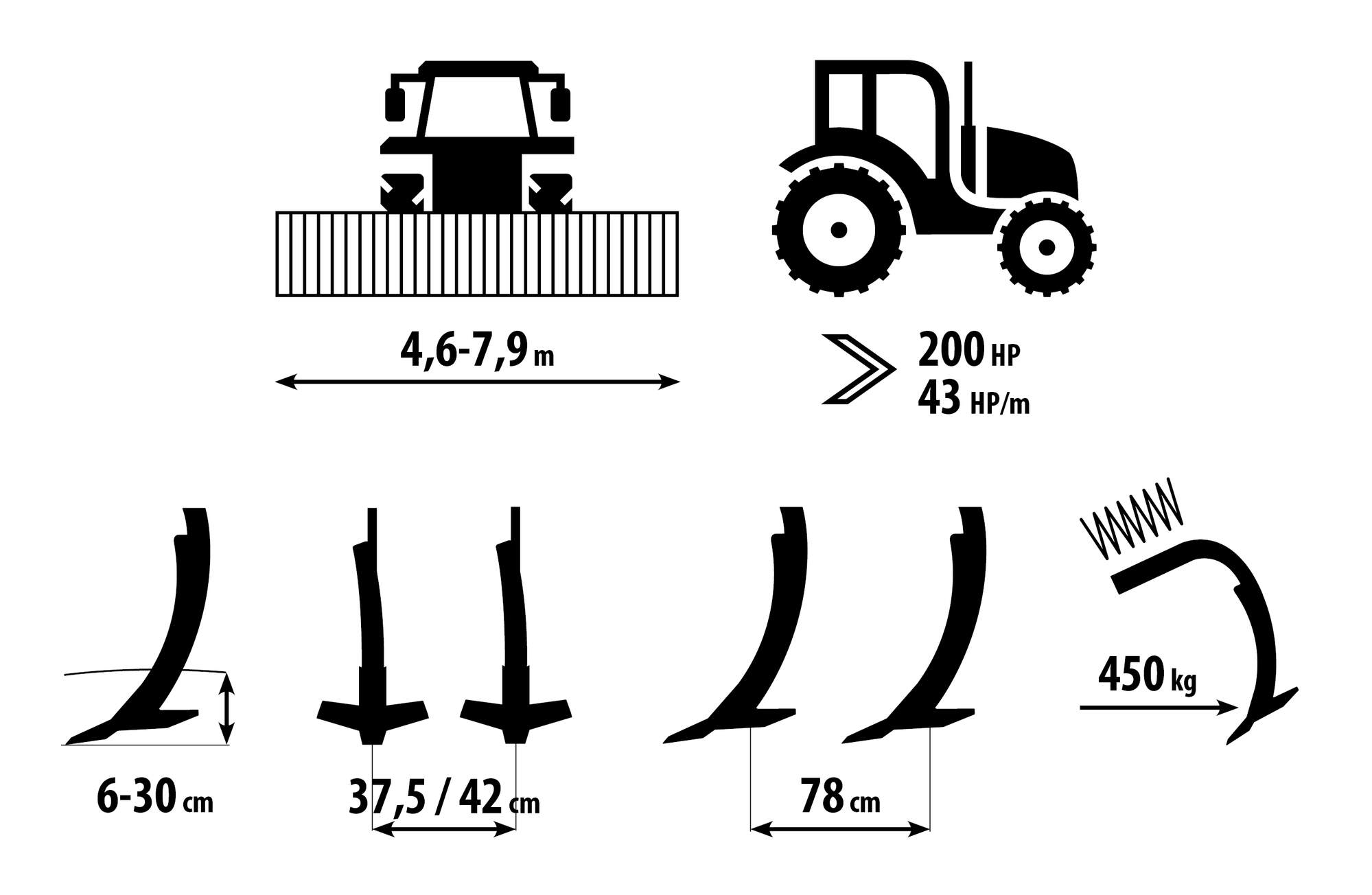

Principaux avantages

Excellente circulation des résidus

Espacement des dents 42 cm

Déchaumage pleine largeur post-récolte avec effet de mélange intensif

Excellente incorporation des résidus végétaux

Plus sur la technologie

Large gamme de systèmes de protection des dents

Plusieurs options de protection de dents robustes et sans entretien, force de déclenchement jusqu'à 600 kg

Voir les variantes

Apport d'engrais sur 2 horizons possible

Voir les variantes

Caractéristiques techniques complètes

Paramètres

Technologie

Déchaumage superficiel avec ailettes jusqu'à une profondeur de 6 à 20 cm

Décompactage sans ailettes jusqu'à une profondeur de 30 cm

1	Zone d‘ameublisement de 6 à 35 cm. Pour l‘ameublissement de 6 jusqu‘au 20 cm les ailerons peuvent être utilisés pour travailler sur toute la surface. Les ailerons à géométrie optimisée à deux rangées garantissent un très bon ameublissement et un mélange intensif des résidus de terre et de plantes.
2	Les disques de nivellement augmentent également l'effet de l'incorporation de résidus de plantes.
3	La restructuration optimale du sol assure une absorption de l'humidité du sol.

Variantes de localisation de l'engrais

L'engrais est déposé sous la surface, placé dans la partie inférieure du profil de sol traité

Une partie de l'engrais est placée sous la surface dans la partie inférieure du profil du sol traité et une partie juste sous la surface + sur les côtés

L'engrais est déposé juste sous la surface + sur les côtés

Haut rendement et qualité de travail

Vitesse de travail élevée jusqu’à 12 km/h.
Résistance à la traction relativement faible et mélange excellent du sol grâce à la forme optimisée des socs.
Excellent flux des résidus végétaux et du mulch grâce à un écartement des dents de 420 mm.
Forme en spirale d’une partie supérieure des socs pour un flux contrôlé de la terre.
Organes de travail avec des exigences minimales en matière d’entretien grâce aux socs munis de pointes en carbure assurant une usure minimale.

Deux variantes de travail du sol

Ameublissement profond par zones avec mélange partiel

Les dents d'ameublissement à géométrie optimisée assurent un ameublissement profond par zones pour augmenter l’infiltration de l’eau.

Rupture de la semelle de labour sans mélange du sol.

La dent sans mélange est idéal pour briser la couche compactée et rétablir l'infiltration de l'eau sur les terrains détrempés sans mélange actif des couches de sol.

Technique

Exemples de configurations possibles

Cultivateur polyvalent Duolent DX 460 PS

Lames de mélange massives à verrouillage par ressort, disposées sur deux rangs avec réglage hydraulique de la profondeur ; Disques de nivellement réglables mécaniquement, semoir Microdrill ; le double rouleau arrière DR assure un excellent guidage de la profondeur et un remblayage optimal du sol.

Cultivateur polyvalent Duolent DX 600 PS

Lames de mélange massives à double verrouillage à ressort disposées sur deux rangs avec réglage hydraulique de la profondeur ; kit d'application pour engrais granulés, disques de nivellement réglables mécaniquement, rouleau à disques arrière SDR pour un remblayage optimal du sol.

Les matériaux ennoblis à très haute limite élastique en liaison avec la technologie eXtra STEEL line assurent une longue durée de vie de nos machines même dans les conditions les plus difficiles.

Construction robuste

Matériaux à très haute limite élastique

Aux points clés, on utilise des matériaux ennoblis de très haute résistance pour assurer une longue durée de vie. Le châssis en acier à très haute limite élastique est fortement dimensionné.

Résistance extrême des organes de travail

Pour augmenter encore la durée de vie, il est possible d'ajouter d'autres plaquettes en carbure ou des soudures en carbure dans la partie supérieure des socs.

Chassis fort dimensionné

Le châssis en acier à très haute limite élastique est fortement dimensionné.

Choix parmi plusieurs variantes de verrous à burin desserrables, durables et sans entretien, à force de déverrouillage élevée

Verrou à ressort (un ressort), force de déverrouillage : 450 kg

Verrou à ressort (deux ressorts), force de déverrouillage : 550 kg

Verrou hydraulique, force de déverrouillage : 600 kg

Utilisation facile

Grâce à un nombre minimal de points de réglage et de lubrification, l’utilisation, le contrôle ainsi que la maintenance sont très faciles pour tout un chacun.

Nombre minimal de points de réglage.
Nombre minimal de points de graissage.

Réglage de la profondeur de travail

Réglage facile de la profondeur de travail sur les rouleaux à l’aide des cales à culbuter.

Disques de nivellement réglables

Disques de nivellement réglables en hauteur mécaniquement, sur des sécurités boudins élastomères.

Réglage hydraulique des disques de nivellement

Equipement optionnel. Réglage facile et rapide des disques confortablement depuis la cabine du tracteur même pendant le travail dans les champs.

Réglage facile des disques de nivellement latéraux

Les disques de nivellement d’extrémité sont faciles à régler à l’aide de l’axe – pour un raccordement précis des roulages.

Une machine pensée intelligemment

La polyvalence et les différentes possibilités de réglage sont un grand avantage de la conception de cette machine.

Très manoeuvrable lors du travail sur le champ grâce à sa conception compacte.
Grande stabilité grâce à la conception courte et l’essieu léger.

Tourner sur les rouleaux

Plus grande stabilité et braquage rapide dans les chaintres grâce à la possiblité de tourner sur tous les rouleaux.

Disques de nivellement avec sécurités

Disques de nivellement avec sécurités boudins élastomères pour un nivellement de qualité de la surface du sol.

Système de repliage

Le système breveté de repliage permet à la machine avec une largeur de travail de 7,9 m de se replier à une largeur de transport de 3 m et à une hauteur de transport de 4 m ce qui répond aux règlementations pour le transport sur les voies publiques.

Déchaumage sur toute la largeur

Si la machine est équipée d’ailettes, il est possible de déchaumer la surface entière jusqu’à une profondeur de 20 cm.

Unité à semer Micro Drill

La construction ingénieuse de la machine permet l’installation de l’unité à semer Micro Drill destinée à la culture intercalaire ou au semis direct de gramens.

Plus d’informations sur l’unité à semer Micro Drill >

Paramètres

Paramètres techniques	Unités	Duolent DX 420 PSM	Duolent DX 460 PS	Duolent DX 570 PSM	Duolent DX 600 PS	Duolent DX 720 PSM	Duolent DX 800 PS
Largeur de travail	mm	4 200	4 600	5 700	6 200	7 200	7 900
Largeur de transport	mm	3 000	3 000	3 000	3 000	3 000	3 000
Hauteur de transport	mm	2 700	2 700	3 050	3 300	3 750	4 000
Longueur totale de la machine	mm	6 762	6 762	6 762	6 762	6 762	6 762
Profondeur de travail	mm	60–300	60–300	60–300	60–300	60–300	60–300
Nombre de socs	pcs	11	11	15	15	19	19
Écartement des socs	mm	375	420	375	420	375	420
Nombre de rangées de socs	pcs	2	2	2	2	2	2
Écartement des rangées	mm	780	780	780	780	780	780
Force de déclenchement	kg	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600
Hauteur sous châssis	mm	880	880	880	880	880	880
Diamètre des disques de nivellement	mm	460	460	460	460	460	460
Rendement du travail	ha/heure	3,4–5	3,7–5,5	4,6–6,8	4,8–7,2	5,8–8,6	6,4–9,6
Puissance recommandée ¹	kW ch	150–225 200–300	150–225 200–300	220–330 300–450	220–330 300–450	265–400 360–540	265–400 360–540
Vitesse de travail	km/heure	8–12	8–12	8–12	8–12	8–12	8–12
Inclinaison maximale en pente	°	6	6	6	6	6	6
Dimensions des pneus – transport		19.0/45-17	19.0/45-17	19.0/45-17	19.0/45-17	19.0/45-17	19.0/45-17
Type de freins / distribution ³		air / à deux tuyaux	air / à deux tuyaux	air / à deux tuyaux	air / à deux tuyaux	air / à deux tuyaux	air / à deux tuyaux
Pression requise ³	kPa	8,5	8,5	8,5	8,5	8,5	8,5
Nombre de circuits hydrauliques / pression	bar	3 / 200	3 / 200	3 / 200	3 / 200	3 / 200	3 / 200
Nombre de prises hydrauliques / type		6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5
Attelage du tracteur requis		trois points cat. 3 et 4; boule K80; piton Ø 40, 50, 70 mm
Poids approximatif de la machine ²	kg	4 240	4 450	5 750	6 050	6 450	6 795

Puissance tracteur recommandée : la force de traction réelle peut varier considérablement en fonction de la profondeur de travail, des conditions du sol, de la pente du terrain, de l’usure des organes de travail et de leur réglage.

Poids approximatif de la configuration de machine la plus courante. Le poids exact peut varier considérablement selon l’équipement spécifique. Contactez votre représentant commercial.

Alternative du frein hydraulique / pression de service 130 ± 5 bar.

machine repliable semi-portée

PSM

machine semi-portée repliable avec un espacement des dents de 375 mm, conçue pour l'application d'engrais en bandes de 750 mm avant le semis des cultures à rangs larges

Transport / ensemble de freinage : Respectez les réglementations nationales valables pour le transport des machines sur les voies publiques. Vérifiez les réglementations législatives valables dans le pays et les normes concernant les poids totaux maximum admissibles et la charge sur les essieux ainsi que les normes concernant l`utilisation impérative du système de freins. Si vous avez plus de questions, contactez notre représentant commercial.

Nous améliorons et innovons constamment nos produits pour offrir la meilleure solution possible aux tendances technologiques actuelles et pour répondre aux exigences des clients. C'est pourquoi certains des produits proposés peuvent être fabriqués différemment de ce qui est indiqué sur le site Web. Les spécifications et paramètres contraignants de la machine seront confirmés lors de la commande.

Optionnel

Accessoires

Rouleaux

Rouleau double DR

Diamètre	400/350 mm
Poids	180 kg/m

Rouleau Ring RR

Diamètre	520 mm
Poids	160 kg/m

Rouleau ring double DRR

Diamètre	540/540 mm
Poids	195 kg/m

Rouleau LTX

Diamètre	586 mm
Poids	200 kg/m

Rouleau à disques sillonneurs SDR

Diamètre	580 mm
Poids	220 kg/m

Rouleau V VR

Diamètre	600 mm
Poids	175 kg/m

Double V-ring DVR

Diamètre	550/550 mm
Poids	180 kg/m

Le choix d’un rouleau arrière est très important car il contribue d’une manière importante à la qualité finale du travail. Le rouleau tasse en phase finale le sol, l’émiette et le nivelle. Le choix du type de rouleau dépend du type du sol et de la façon d’utiliser la machine.

Rouleau	Double DR	Ring RR	Double ring DRR	LTX	Disques sillonneurs SDR	VR	Double V-ring DVR
Émiettement	●●●●	●●●○	●●●○	●●●○	●●●○	●●●○	●●●○
Tassement	●●●○	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●
Guidage en profondeur	●●●●	●●●●	●●●●	●●●●	●●○○	●●○○	●●○○
Résistance au bourrage	●●●○	●●●●	●●●●	●●●○	●●●●	●●●○	●●●○
Adéquation pour les sols pierreux	●●●○	●●●○	●●●○	●●●○	●●●○	●●●○	●●●○
Adéquation pour les sols marécageux	●●○○	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●
Terrains lourds	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●
Terrains moyens	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●
Terrains légers	●●●●	●●●●	●●●●	●●○○	●●●○	●●●○	●●●○

Outils de travail

Soc 75 MULTICARBIDE PRO

Largeur du soc	75 mm
Dureté du corps du soc	jusqu’à 55 HRC
Dureté de la pointe en carbure	jusqu’à 92 HRA
Durée de vie du soc	+ 200-500 %

Soc 75 MULTICARBIDE

Largeur du soc	75 mm
Dureté du corps du soc	jusqu’à 55 HRC
Dureté de la pointe en carbure	jusqu’à 92 HRA
Durée de vie du soc	+ 150-400 %

Soc 75 CARBIDE

Largeur du soc	75 mm
Épaisseur du soc	15 mm
Dureté du corps du soc	jusqu’à 55 HRC
Dureté de la pointe en carbure	jusqu’à 92 HRA
Durée de vie du soc	+ 100-200 %

Soc 55 CARBIDE

Dent pour ameublissement sans mélange

Largeur du soc	55 mm
Épaisseur du soc	20 mm
Dureté du corps du soc	jusqu`à 55 HRC
Dureté de la pointe en carbure	jusqu`à 92 HRA
Durée de vie du soc	+ 100-200 %
Consommation de carburant	- 10 %

Soc 40 CARBIDE

Largeur du soc	40 mm
Épaisseur du soc	25 mm
Dureté du corps du soc	jusqu`à 55 HRC
Dureté de la pointe en carbure	jusqu`à 92 HRA
Durée de vie du soc	+ 100-200 %
Consommation de carburant	- 10 %
