TRITON Комбинированный культиватор

TRITON Комбинированный культиватор

Всесезонная обработка поверхности с глубиной рыхления до 35 см

Комбинированный культиватор Triton

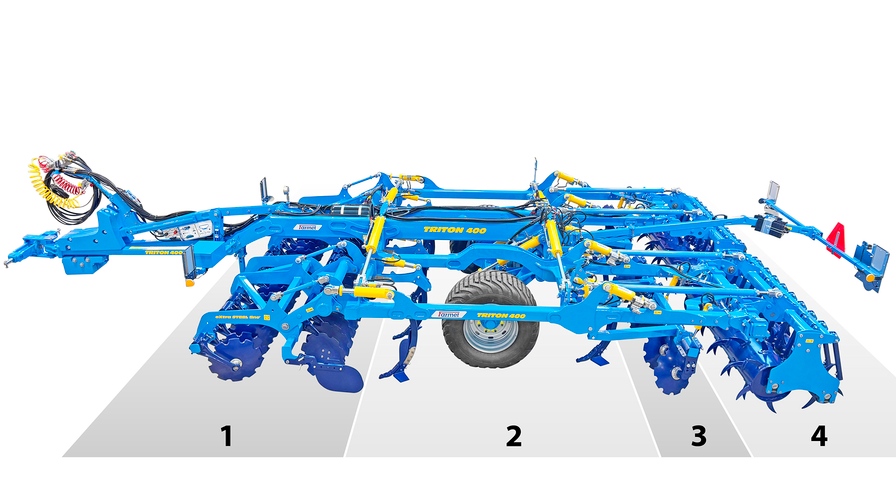

Технология

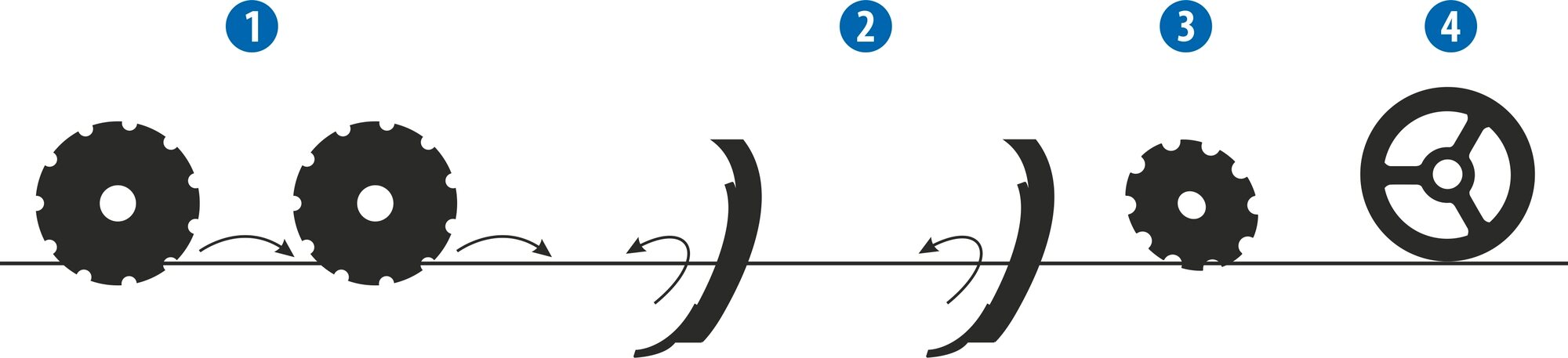

1 Зона рыхления по всей площади. Двухрядная дисковая секция с агрессивной геометрией угла атаки обеспечивает идеальную подрезку с интенсивным перемешиванием растительных остатков по всей поверхности на глубину 0–12 см. Дисковая секция также отлично распределяет массу растительных остатков по всей площади обработки.
2 Зона рыхления. Глубина рыхления имеет широкий диапазон 3–35 см. При разрыхлении от 6 до 20 см можно использовать крылья для подрезания почвы по всей площади. Долота для рыхления с оптимизированной геометрией, расположенные в двух рядах обеспечивают глубокое рыхление для улучшения впитывания влаги.
3 Зона выравнивания поверхности. Выравнивающие диски усиливают эффект заделки растительных остатков.
4 Зона дробления комков и обратного уплотнения почвы. Оптимальное обратное уплотнение почвы обеспечивает хорошее впитывание осадков, а также подтягивание почвенной влаги к поверхности.

Высокая производительность и качество работ

  • Отличное решение для тяжёлых почв
  • Относительно низкое тяговое сопротивление
  • Высокая проходимость почвы с большим количеством растительных остатков
  • Эффективное подрезание и равномерное перемешивание растительных остатков по всей площади обрабатываемого слоя почвы
  • Глубокое зональное рыхление с минимальным образованием комьев

Глубокое зональное разжижение с частичным перемешиванием

Глубокое зональное разрыхлениежижение с частичным перемешиванием
Долота в два ряда с оптимизированной геометрией обеспечивают глубокое зональное рыхление для повышения водопоглощения.
Разрушение подпочвенного слоя без перемешивания почвы
Долото без перемешивания идеально подходит для разрушения уплотненных слоев и восстановления мелиорации почвы на заболоченных землях без активного перемешивания слоев почвы.

Техника

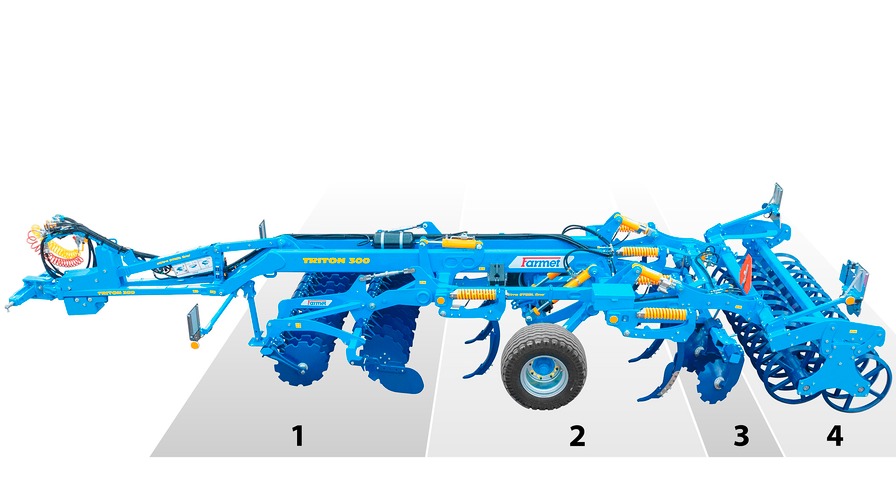

Комбинированный культиватор Triton 300 PS

  1. Диски Ø 510 / Ø 560 мм, размещенные в два ряда, исполняют лущение почвы.
  2. Массивные лапы, расположенные в 2 ряда, качественно рыхлят почву и закрывают растительные остатки.
  3. Направляющие диски для образования мелкой структуры почвы на поверхности.
  4. Задний каток обеспечит хорошую обратную трамбовку, измельчение комьев и выравнивание поверхности поля.

Комбинированный культиватор Triton 450 PS

  1. Диски Ø 510 / Ø 560 мм, размещенные в два ряда, исполняют лущение почвы.
  2. Массивные лапы, расположенные в 2 ряда, качественно рыхлят почву и закрывают растительные остатки.
  3. Направляющие диски для образования мелкой структуры почвы на поверхности.
  4. Задний каток обеспечит хорошую обратную трамбовку, измельчение комьев и выравнивание поверхности поля.

Комбинированный культиватор Triton 600 PS

  1. Диски Ø 510 / Ø 560 мм, размещенные в два ряда, исполняют лущение почвы.
  2. Массивные лапы, расположенные в 2 ряда, качественно рыхлят почву и закрывают растительные остатки.
  3. Направляющие диски для образования мелкой структуры почвы на поверхности.
  4. Задний каток обеспечит хорошую обратную трамбовку, измельчение комьев и выравнивание поверхности поля.

Массивная конструкция

Улучшенные высокопрочные материалы в сочетании с технологией eXtra STEEL line гарантируют продолжительный срок службы в самых тяжелых условиях эксплуатации

Чрезвычайная выносливвость рабочих органов
Для дальнейшего увеличения срока службы на верхнюю часть лемеха могут быть установлены дополнительные пластины из твердосплава или навары из твердосплава.

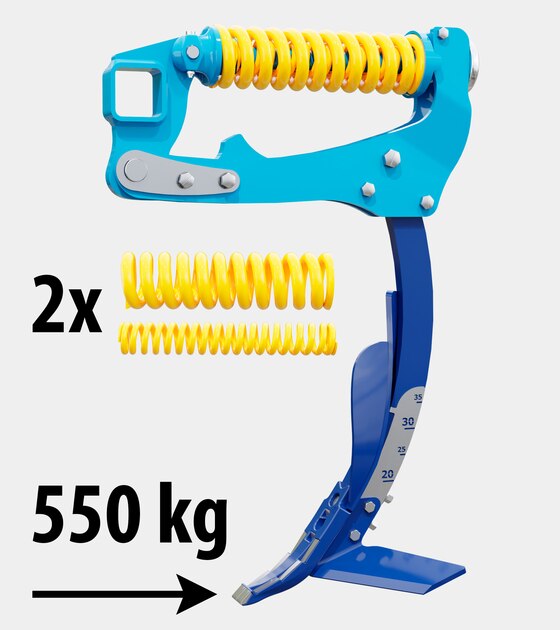

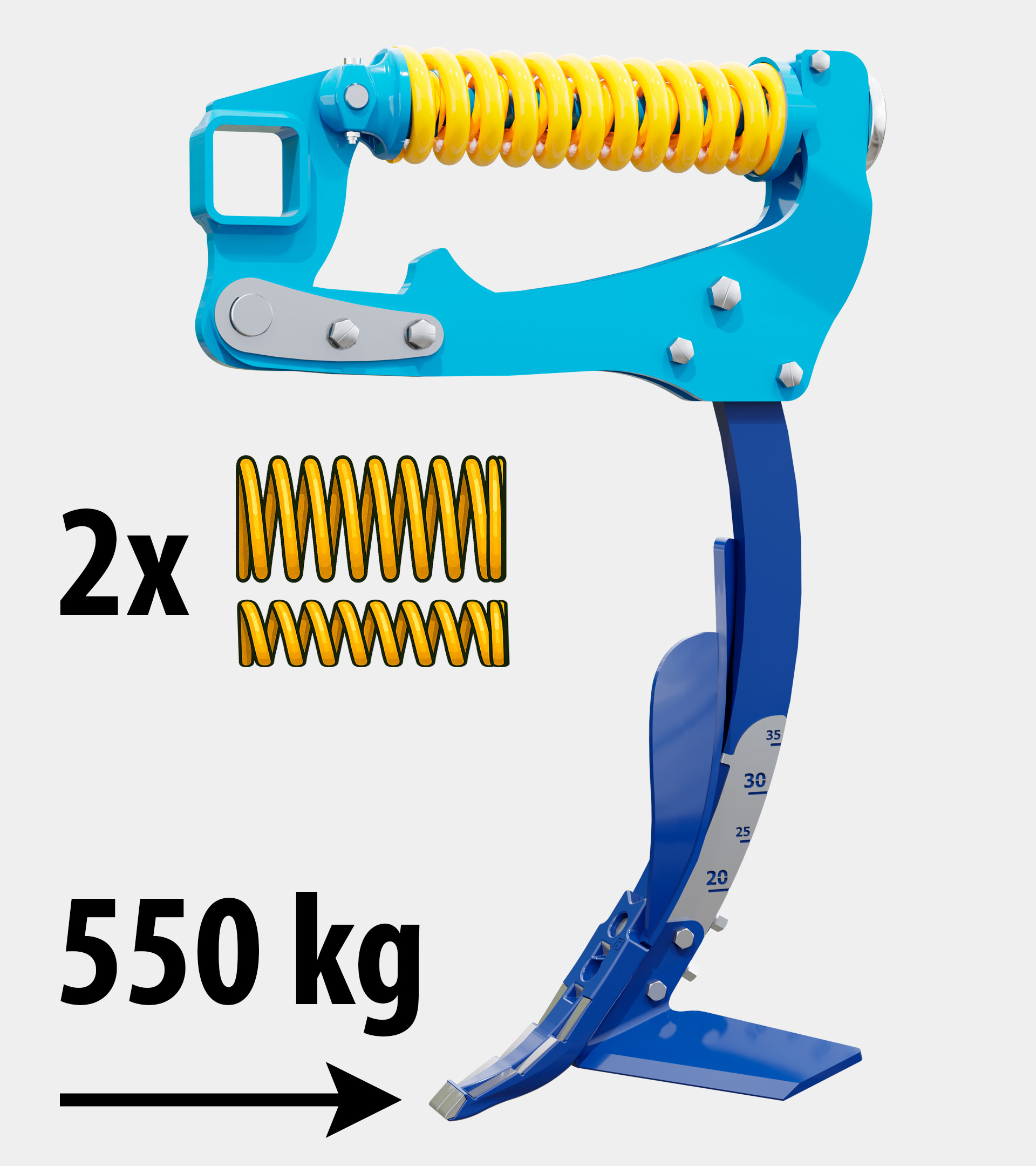

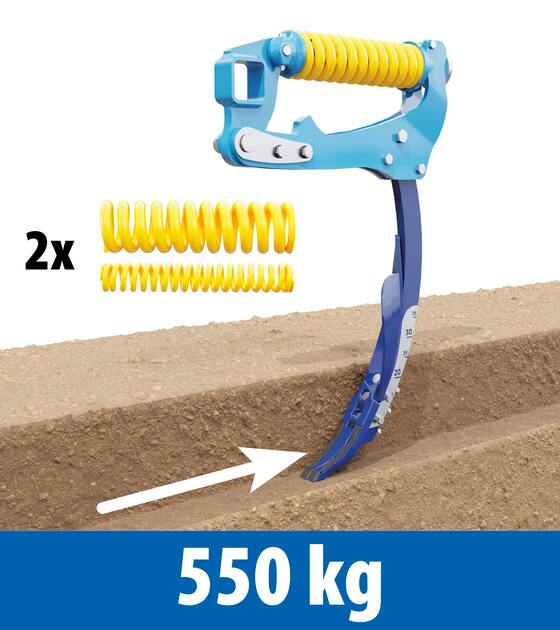

Очень большое усилие предохранения
Прочные и не требующие обслуживания пружинные предохранители для культиваторных долот с большим усилием разжима 550 кг.
Не требующая обслуживания фиксация выравнивающих дисков
Надёжное и не требующее техобслуживания предохранение дисков культиватора.
Быстросменная система крепления катков
Простое подсоединение и отсоединение задних катков - возможность работы без задних катков.

Простая работа

Благодаря абсолютному минимуму мест регулировки и смазки работа, управление и последующий уход очень просты и с ними справиться каждый.

  • Минимум мест регулировки.
  • Минимум мест смазки.
Настройка рабочей глубины чизелей
Простая настройка рабочей глубины чизелей на катках с помощью перекидных подкладок.
Настройка рабочей глубины чизелей
Простая настройка рабочей глубины чизелей на катках с помощью перекидных подкладок.
Настройка положения рядов дисков
Простая регулировка положения переднего и заднего рядов дисков с помощью натяжной штанги. Если передний ряд дисков ниже чем задний, обработка почвы исполняется более агрессивно.
Гидравлическая настройка направляющих дисков
Быстрая и точная регулировка выравнивающих дисков прямо из кабины трактора для повышения эффективности работы.

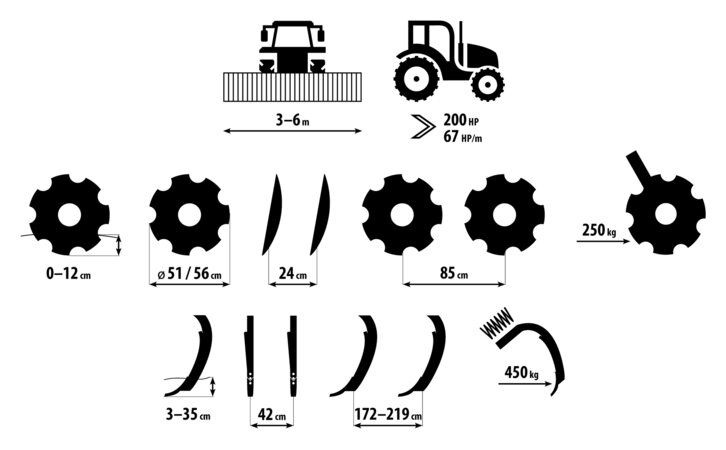

Параметры

Технические параметры Единицы измерения Triton 300 P Triton 400 PS Triton 450 PS Triton 600 PS
Рабочая ширина мм 3 000 4 000 4 500 6 000
Транспортная ширина мм 3 000 3 000 3 000 3 000
Транспортная высота мм 1 800 3 050 3 370 3 950
Общая длина агрегата 2 мм 9 450 9 500 9 500 9 550
Рабочая глубина мм 30─350 30─350 30─350 30─350
Количество лап шт 7 9 11 15
Количество дисков шт 22 34 38 50
Диаметр дисков мм 510 / 560 510 / 560 510 / 560 510 / 560
Количество рядов лап шт 2 2 2 2
Шаг между лапами мм 420 420 420 420
Расстояние между рядами лап мм 1 720 2 140 2 140 2 190
Количество рядов дисков шт 2 2 2 2
Расстояние между дисками мм 240 240 240 240
Расстояние между рядами дисков мм 850 850 850 850

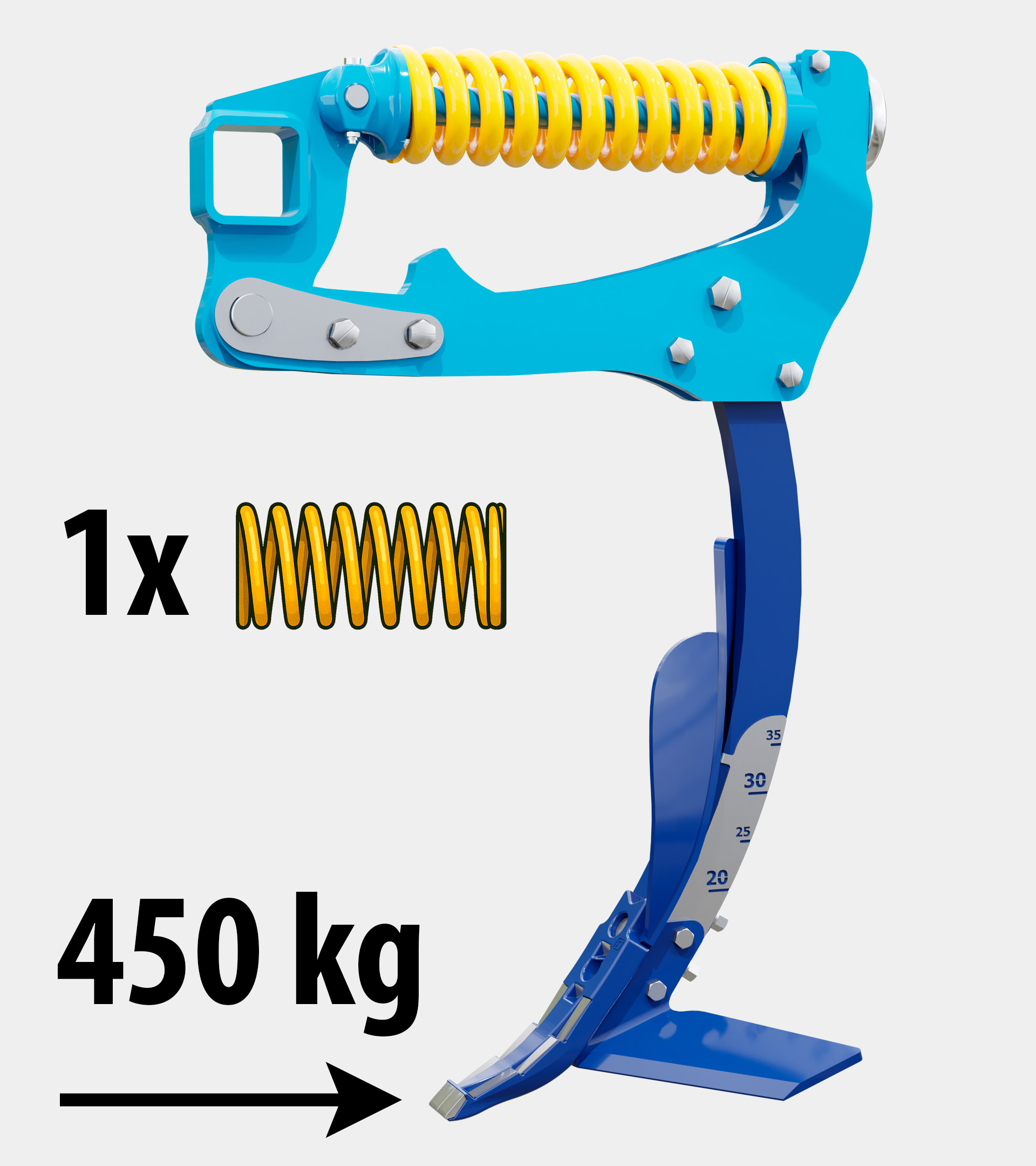

Сила предохранения лап кг 450 / 550 450 / 550 450 / 550 450 / 550
Просвет рамы мм 880 880 880 880
Диаметр закрывающих дисков мм 460 460 460 460
Производительность га/ч 2,2─3,4 3,2─4,8 3,6─5,4 4,8─7,2
Тяговое средство 1 кВт
л.с.
 150─235
200─315
185─290
245─370
225─350
300─450
350─460
450─600
Рабочая скорость км/ч 8─12 8─12 8─12 8─12
Предельно допустимый склон ° 6 6 6
Размер колёс - транспорт   19.0/45-17 550/45-22,5 550/45-22,5 550/45-22,5
Тип тормоза / распределение 3   воздух / двухшланговое воздух / двухшланговое воздух / двухшланговое воздух / двухшланговое
Необходимое давление 3 кПа 5,5 5,5 5,5  5,5
Количество гидравлических контуров / давление бар  4 / 200 5 / 200 5 / 200 5 / 200
Количество гидравлических муфт / тип   8 / ISO 12,5 10 / ISO 12,5 10 / ISO 12,5 10 / ISO 12,5
Требования к сцепному устройству трактора   ТТН кат. 3; нижнее сцепное устройство K80; проушина Ø 50, 70 мм
Вес агрегата 2 кг 4 700 7 300 8 100 10 200

1 Рекомендуемая мощность тягового средства/трактора - действительное тяговое усилие может значительно отличаться в зависимости от глубины обработки, почвенных условий, склона участка, износа рабочих органов и от их настройки.
2 Для варианта машины с двойным катком (DVR).
3 Альтернатива гидравлического тормоза / рабочее давление 130±5 бар.
Транспортировка/тормозная система: При движении по дорогам общего пользования соблюдайте правила дорожного движения вашего региона. Изучите законодательство относительно максимального допустимого веса и пределов нагрузок на ось, а также подключения тормозной системы. Если у вас возникнут любые вопросы, обращайтесь к нашему региональному торговому представителю.

PS - полунавесная складываемая машина


Мы постоянно совершенствуем и внедряем инновации в нашу продукцию, чтобы обеспечить наилучшее решение для современных технологических тенденций и удовлетворить требования клиентов. По этой причине некоторые из предлагаемых продуктов могут быть изготовлены иначе, чем изображено на сайте. Технические характеристики и параметры машины будут уточнены и подтверждены при заказе.

Оборудование

Дополненительные опции

Катки

Трубчатый каток TRS
Диаметр 600 мм
Вес 100 кг/м
Двойной ring каток DRR
Диаметр 680/680 мм
Вес 340 кг/м
LTX каток
Диаметр 586 мм
Вес 200 кг/м
Дисковый каток SDR
Диаметр 580 мм
Вес 220 кг/м
V-каток VR
Диаметр 680 мм
Вес 175 кг/м
Двойной V-ring DVR
Диаметр 680/680 мм
Вес 290 кг/м

Очень важен правильный выбор типа заднего катка, который оказывает большое влияние на окончательное качество обработки. Каток обеспечивает измельчение, выравнивание и прикатывание почвы. Выбор типа катка зависит от типа почв и способа использования машины.

Каток Трубчатый
TRS
Двойной ring
DRR
LTX  Дисковый
SDR
VR-каток Двойной ring
DVR
Измельчение ●●○○ ●●●○ ●●○○  ●●●○ ●●●○ ●●●○
Уплотнение ●●●○ ●●●● ●●●● ●●●● ●●●● ●●●●
Контроль глубины ●●●○ ●●●● ●●●● ●●●● ●●●● ●●●●
Устойчивость к забиванию  ●○○○ ●●●● ●●●○ ●●●○ ●●●● ●●●●
Пригодность для каменистой почвы ●●●○ ●●●○ ●●●○ ●●●○ ●●●○ ●●●○
Пригодность для влажной почвы  ●○○○ ●●●● ●●●● ●●●● ●●●● ●●●●
Тяжелая почва ●●○○ ●●●● ●●●● ●●●● ●●●● ●●●●
Средняя почва ●●●○ ●●●●  ●●●● ●●●● ●●●● ●●●●
Легкая почва ●●●● ●●●●  ●●●○ ●●●○ ●●●● ●●●●

Рабочие инструменты

Долото 75 MULTICARBIDE PRO
Ширина долота 75 мм
Твердость корпуса долота до 55 HRC
Твердость пластины из твердосплава до 92 HRA
Срок службы долота + 200-500 %
Долото 75 MULTICARBIDE
Ширина долота 75 мм
Твердость корпуса долота до 55 HRC
Твердость пластины из твердосплава до 92 HRA
Срок службы долота + 150-400 %
Долото 75 CARBIDE
Ширина долота 75 мм
Толщина долота 15 мм
Твердость корпуса долота до 55 HRC
Твердость пластины из твердосплава до 92 HRA
Срок службы долота + 100-200 %
Долото 40 CARBIDE
Ширина долота 40 мм
Толщина долота 25 мм
Твердость корпуса долота до 55 HRC
Твердость пластины из твердосплава до 92 HRA
Срок службы долота + 100-200 %
Расход топлива - 10 %
Диск DURA+ Ø 510 мм
Диск DURA+ Ø 560 мм
Долото 55 CARBIDE

Долото для рыхления без перемешивания

Ширина долота 55 мм
Толщина долота 20 мм
Твердость корпуса долота до 55 HRC
Твердость пластины из твердосплава до 92 HRA
Срок службы долота + 100-200 %
Расход топлива - 10 %
Крыло левое
Крыло правое

Навеска

Сцепная серьга Ø 50 мм, Ø 70 мм
Навеска K80 Ø 80 мм
Набор пальцев для ТТН категории 4

Оборудование под заказ

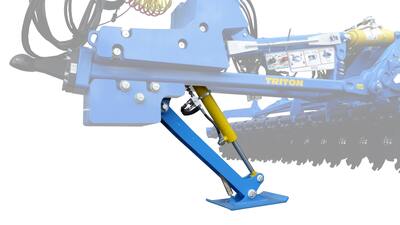

Гидравлическая парковочная опора
Hydrotronic - электрогидравлический разделитель контуров

Электрическое управление 3 гидравлическими контурами на машине одним гидравлическим контуром на тракторе.

Двухшланговый одноконтурный пневматический тормоз
Micro Drill

Высев мелких семян.
