DIGGER Глибокорозпушувач

Розпушування до 50 см з інтенсивним перемішуванням

Запит у дилера Запчастини

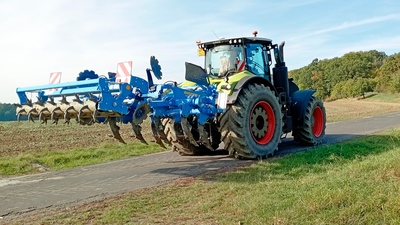

Глибокорозпушувач Digger

Технології

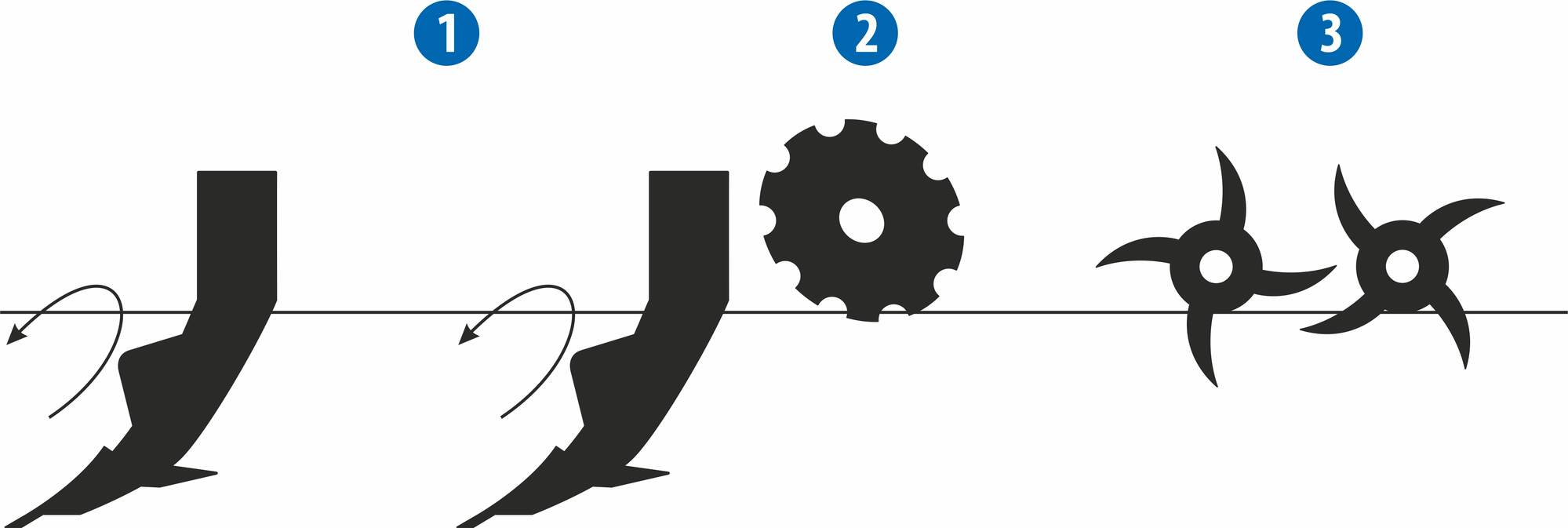

1	Зона глибокого розпушування і перемішування рослинних решток. Глибина розпушування 25–50 см. Спеціальна форма долота забезпечує низьке тяговий опір і відмінне проникнення навіть у дуже ущільнений грунт. Долота для розпушування розміщені в два ряди. В екстремально важких умовах ви можете працювати тільки одним рядом робочих органів, таким чином зменшив тяговий опір.
2	Зона вирівнювання поверхні. Вирівнюючі диски підсилюють ефект заробки рослинних решток.
3	Зона подрібнення грудок і зворотного ущільнення грунту. Оптимальне зворотне ущільнення грунту забезпечує гарне вбирання опадів, а також підтягування грунтової вологи до поверхні.

Внесення добрив

Добрива вносять під поверхнею в оброблений ґрунт по всій площі у двох рівнях.

Нова форма лап має дуже низький тяговий опір і дозволяє досягти робочої швидкості до 12 км / ч.
Лапи легко проникають у грунт і розпушують її без перемішування різних шарі грунту.
Можливість підняти один ряд лап у важких умовах, наприклад вологий або переущільненому грунт.
2 ряди лап забезпечують стабільність агрегату і точний контроль глибини без необхідності використання копіюють коліс. Високий дорожній просвіт рами 750 мм забезпечує відмінну прохідність.

Висока продуктивність

Нова форма лап має дуже низький тяговий опір і дозволяє досягти робочої швидкості до 12 км / ч.
Лапи легко проникають у грунт і розпушують її без перемішування різних шарі грунту.
Можливість підняти один ряд лап у важких умовах, наприклад вологий або переущільненому грунт.
2 ряди лап забезпечують стабільність агрегату і точний контроль глибини без необхідності використання копіюють коліс. Високий дорожній просвіт рами 750 мм забезпечує відмінну прохідність.

Глибоке зональне розрідження з частковим перемішуванням

Глибоке зональне розпушення розрідження з частковим перемішуванням

Долота з оптимізованою геометрією забезпечують глибоке зональне розпушування для збільшення поглинання вологи.

Руйнування підґрунтового шару без перемішування ґрунту

Долото без перемішування ідеально підходить для руйнування ущільнених шарів і відновлення меліорації ґрунту на заболочених землях без активного перемішування шарів ґрунту.

Техніка

Глибокорозпушувач Digger N

Масивні лапи, розташовані в два ряди, для глибокого розпушування до 50 см.
Зубчасті диски для закриття борозен і часткового руйнування грудок на поверхні.
Задній подвійний шпоровий коток для подрібнення грудок та ущільнення поверхні.

Глибокорозпушувач Digger N

Масивні лапи, розташовані в два ряди, для глибокого розпушування до 50 см.
Зубчасті диски для закриття борозен і часткового руйнування грудок на поверхні.
Задній подвійний шпоровий коток для подрібнення грудок та ущільнення поверхні.

Глибокорозпушувач Digger N

Масивні лапи, розташовані в два ряди, для глибокого розпушування до 50 см.
Зубчасті диски для закриття борозен і часткового руйнування грудок на поверхні.
Задній подвійний шпоровий коток для подрібнення грудок та ущільнення поверхні.

Глибокорозпушувач Digger P

Масивні лапи, розташовані в два ряди, для глибокого розпушування до 50 см.
Зубчасті диски для закриття борозен і часткового руйнування грудок на поверхні.
Задній подвійний шпоровий коток для подрібнення грудок та ущільнення поверхні.
Задній коток для прикочування ґрунту, подрібнення грудок і вирівнювання поверхні.

Варіанти концепту Digger

1 Digger N

захист за допомогою ріжучого сегменту

4 Digger N Fert+ COMPACT

інтегрований резервуар для добрива, підживлення у 2 горизонтах

2 Digger N

гідравлічний захист

5 Digger P Fert+ COMPACT

дишло та задній коток, інтегрований резервуар для добрива, підживлення у 2 горизонтах

3 Digger N Fert+

передній резервуар для добрива, підживлення у 2 горизонтах

6 Digger P HW

додатковий носій з підвіскою, резервуар для добрива, підживлення у 2 горизонтах

Варіанти комплектації машин

Завдяки різним варіантам комплектації, Digger здатний задовольнити ваші вимоги з основного обробітку грунту. Подивіться запропоновані варіанти, які ви можете від нас отримати.

Базові варіанти машини

Digger N - Базовий варіант

Машина з гідравлічним захистом робочих органів для глибокого зонного розпушування з частковим перемішуванням, з вирівнювальними дисками, з подвійним шпоровим катком DSR

Digger N - Базовий варіант

Машина з гідравлічним захистом робочих органів для розпушування підплужного шару без перемішування ґрунту, з вирівнювальними дисками, з дисковим катком SDR, призначеним для технології strip-till

Digger N - Без вирівнюючих дисків

Машина з гідравлічним захистом робочих органів для глибокого зонного розпушування з частковим перемішуванням, без вирівнювальних дисків, з подвійним шпоровим катком DSR

Digger N - Без вирівнюючих дисків

Машина з гідравлічним захистом робочих органів для розпушування підплужного шару без перемішування ґрунту, без вирівнювальних дисків, з дисковим катком SDR, призначеним для технології strip-till

Digger N - Механічний захист

Машина з механічним захистом робочих органів для глибокого зонного розпушування з частковим перемішуванням, з вирівнювальними дисками, з подвійним шпоровим катком DSR

Digger N - Механічний захист без вирівнюючих дисків

Машина з механічним захистом робочих органів для глибокого зонного розпушування з частковим перемішуванням, без вирівнювальних дисків, з подвійним шпоровим катком DSR

Digger N Fert+

Машина з переднім резервуаром для добрива та підживленням у 2 горизонтах.

Digger N Fert+ Compact

Машина з інтегрованим резервуаром для добрива та підживленням у 2 горизонтах

Digger P Fert+ Compact

Напівнесений варіант машини, обладнаний дишлами та заднім шинним котком. З інтегрованим резервуаром для добрива та підживленням у 2 горизонтах.

Digger P HW

Напівнесений варіант машини з додатковим носієм резервуару для добрива з підвіскою, підживлення у 2 горизонтах.

Масивна конструкція

У ключових вузлах використані поліпшені високоміцні матеріали для тривалого терміну служби.
Компактна навісна рама, розрахована на великі навантаження.
Лапи оснащені пластинами з твердосплава для тривалого терміну служби.

Захист лап

Лапи мають гідравлічну захист із зусиллям спрацьовування в 1100 кг, за бажанням можна вибрати варіант з механічною захистом.

Механічний захист лап

Варіант з механічним захистом рала - захисний сегмент розрізається у разі надмірного опору.

Підвищений термін служби лап

Наконечники лап посилені пластинами з твердосплава для збільшення терміну служби, мінімального зносу і збереження оптимальної функціональності на весь період роботи.

Вирівнюючі диски

Вирівнюючі диски забезпечують відмінну рівність борозен, що виникає після проходу робочих органів.

Коток

Задній подвійний коток чудово подрібнює грунт, вирівнює, ущільнює, створюючи тим самим умови для накопичення і збереження вологи.

Лапи

Лапи з крилами відмінно перемішують верхні шари грунту і розпушують його в подплужной зоні.

Варіант із подвійним Ring катком

Просте обслуговування

Завдяки мінімуму обертових елементів машини обслуговування є дуже простим і не вимагає великих витрат часу.

За по-лесно откачване на хидравличнитесистеми за законтряна на ралото, при спирането на машината, тези системи са снабдени със сферични клапани.

Робочу глибину дуже просто встановити за допомогою регулювальних прокладок («кліпс») на штоки гідроциліндрів. У робочому положенні машина спирається на задній подвійний шпоровий каток.

Регулювання висоти вирівнюючих дисків

Базове налаштування висоти вирівнюючих дисків проводиться паралелограмом кріплення заднього котка. Для точного налаштування висоти дисків використовуються кривошипи механічного регулювання.

Гідравлічне управління вирівнюючими дисками

Для регулювання роботи вирівнюючих дисків можна замовити гідравлічне управління (опція).

Регулювання зусилля притиснення котка

Проста механічне регулювання зусилля притиснення перший ряду дворядного шпоровими котками. Ступінь притиснення до грунту впливає на інтенсивність подрібнення грудок.Коток оснащений необслуговуваними підшипниками.

Припіднімання лап

На локальних важких ділянках можливе приподнимание першого ряду лап, таким чином тимчасово зменшується тяговий опір машини.Припідніманням ряди лап також проводиться самоочищення простору між лапами.

Положення крил лап

Положення крил лап можна регулювати в 3-х положеннях по висоті, щоб таким чином досягти оптимальної заробки рослинних решток з різною глибиною обробітку.

Бічні дефлектори

На машині можна встановити бічні дефлектори, регульовані по висоті, які автоматично копіюють рельєф поверхні грунту і перешкоджають утворенню гряд по сторонах агрегату.

Кульові клапани

Для зручного від'єднання гідравлічних контурів захисту лап, коли агрегат ставиться на тривале зберігання, ці контури оснащені кульовими клапанами.

Простая регулировка крайних выравнивающих дисков

Крайні розрівнювальні диски легко регулюються за допомогою штифта - для точного узгодження операцій.

Параметри

Технічні параметри	Одиниця виміру	Digger 3 N	Digger 4 NS	Digger 4 N FIX
Робоча ширина захвату	мм	2 900	3 900	3 900
Транспортна ширина	мм	2 990	2 990	3 990
Транспортна висота	мм	1 790		1 790
Загальна довжина агрегату	мм	3 520─4 000	3 520─4 000	3 520─4 000
Робоча глибина	мм	250─500	250─500	250─500
Кількість лап	шт	5 / 7	9	9
Крок між лапами	мм	572 / 425	425	425
Кількість рядів лап	шт	2	2	2
Відстань між рядами лап	мм	950	950	950
Ширина лапи з крилами	мм	295	295	295
Просвіт рами	мм	750	750	750
Продуктивність	га / год	2,4─3,6	3,1─4,7	3,1─4,7
Потужність тягового засобу ¹	кВт л.с.	180─270 240─360	240─360 330─450	240─360 330─450
Робоча швидкість	км / год	8─12	8─12	8─12
Гранично допустимий ухил поля	°	11	11	11
Вимоги до трактора		ТТН кат. 3 і 4	ТТН кат. 3 і 4	ТТН кат. 3 і 4
Вага	кг	2 200─2 800		2 900─3 700

Технічні параметри	Одиниця виміру	Digger 3 N Fert+	Digger 4 NS Fert+	Digger 4 N FIX Fert+
Робоча ширина захвату	мм	2 900	3 900	3 900
Транспортна ширина	мм	2 990	2 990	3 990
Транспортна висота	мм	2 790		2 790
Загальна довжина агрегату	мм	3 520─4 000	3 520─4 000	3 520─4 000
Робоча глибина	мм	250─500	250─500	250─500
Кількість лап	шт	7	9	9
Крок між лапами	мм	425	425	425
Кількість рядів лап	шт	2	2	2
Відстань між рядами лап	мм	950	950	950
Ширина лапи з крилами	мм	295	295	295
Просвіт рами	мм	750	750	750
Продуктивність	га / год	2,4─3,6	3,1─4,7	3,1─4,7
Потужність тягового засобу ¹	кВт л.с.	180─270 240─360	240─360 330─450	240─360 330─450
Робоча швидкість	км / год	8─12	8─12	8─12
Гранично допустимий ухил поля	°	11	11	11
Вимоги до трактора		ТТН кат. 3 і 4	ТТН кат. 3 і 4	ТТН кат. 3 і 4
Вага	кг	2 250─2 850		2 950─3 750

Технічні параметри	Одиниця виміру	Digger 3 N Fert+ Compact	Digger 4 N FIX Fert+ Compact	Digger 3 P Fert+ Compact	Digger 4 P FIX Fert+ Compact
Робоча ширина захвату	мм	2 990	3 990	2 990	3 990
Транспортна ширина	мм	2 990	3 990	2 990	3 990
Транспортна висота	мм	3 500	3 500	3 500	3 500
Загальна довжина агрегату	мм	3 645─4 125	3 645─4 125	7 720	7 720
Робоча глибина	мм	250─500	250─500	250─500	250─500
Об’єм резервуару	л	2 000	2 000	2 000	2 000
Дозування добрива	кг/га	70─300	70─300	70─300	70─300
Кількість лап	шт	7	9	7	9
Крок між лапами	мм	425	425	425	425
Кількість рядів лап	шт	2	2	2	2
Відстань між рядами лап	мм	950	950	950	950
Ширина лапи з крилами	мм	295	295	295	295
Просвіт рами	мм	750	750	750	750
Продуктивність	га / год	2,4─3,6	3,4─4,7	2,4─3,6	3,4─4,7
Потужність тягового засобу ¹	кВт л.с.	180─270 240─360	240─360 330─450	220─330 300─450	265─400 360─540
Робоча швидкість	км / год	8─12	8─12	8─12	8─12
Гранично допустимий ухил поля	°	11	11	11	11
Вимоги до трактора		ТТН кат. 3 і 4	ТТН кат. 3 і 4	ТТН кат. 3 і 4; фаркоп K80; ok Ø 50, 70 мм
Вага	кг	2 860─3 460	3 800─4 600	6 900─7 500	7 900─8 700

Технічні параметри	Одиниця виміру	Falcon HW + Digger 3 N Fert+	Falcon HW + Digger 4 NS Fert+	Falcon HW + Digger 4 N FIX Fert+	Falcon HW
Робоча ширина захвату	мм	2 900	3 900	3 900
Транспортна ширина	мм	2 990	2 990	3 990	2 990
Транспортна висота	мм	2 790		2 790	2 600
Загальна довжина агрегату	мм	10 980	10 980	10 980	7 500
Робоча глибина	мм	250─500	250─500	250─500
Об’єм резервуару	л	5 000	5 000	5 000	5 000
Дозування добрива	кг/га	70─300	70─300	70─300	70─300
Кількість лап	шт	7	9	9
Крок між лапами	мм	425	425	425
Кількість рядів лап	шт	2	2	2
Відстань між рядами лап	мм	950	950	950
Ширина лапи з крилами	мм	295	295	295
Просвіт рами	мм	750	750	750
Продуктивність	га / год	2,4─3,6	3,1─4,7	3,1─4,7
Потужність тягового засобу ¹	кВт л.с.	220─300 300─450	265─400 360─540	265─400 360─540
Робоча швидкість	км / год	8─12	8─12	8─12
Гранично допустимий ухил поля	°	11	11	11	11
Розмір шин - транспортування		650/65R-30,5	650/65R-30,5	650/65R-30,5	650/65R-30,5
Вимоги до трактора		ТТН кат. 3 і 4	ТТН кат. 3 і 4	ТТН кат. 3 і 4	ТТН кат. 3 і 4; фаркоп K80; ok Ø 50, 70 мм
Вага	кг	5 150─5 750		5 850─6 650	2 900

¹ Рекомендована потужність тягового засоби / трактора - дійсне тягове зусилля може значно відрізнятися в залежності від глибини обробітку, ґрунтових умов, ухилу ділянки, зносу робочих органів і від їхнього регулювання.
Транспортування / гальмівна система: При русі по дорогах загального користування дотримуйтесь національні правила дорожнього руху. Вивчіть місцеве законодавство щодо максимального допустимої ваги і меж навантажень на вісь, а також підключення гальмівної системи. Якщо у вас виникнуть будь-які питання, то звертайтеся до нашому регіональному торговому представнику.

Ми постійно вдосконалюємо і впроваджуємо інновації в нашу продукцію, щоб забезпечити найкраще рішення для сучасних технологічних тенденцій і задовольнити вимоги клієнтів. З цієї причини деякі з пропонованих продуктів можуть бути виготовлені інакше, ніж зображено на сайті. Технічні характеристики та параметри машини буде уточнено та підтверджено під час замовлення.

Обладнання

Котки

Подвійний ring коток DRR

Діаметр	540/540 мм
Вага	195 кг / м

Дисковий коток SDR

Діаметр	580 мм
Вага	220 кг / м

Дисковий коток SDR

Діаметр	580 мм
Вага	200 кг / м

Подвійний шпоровий коток DSR

Діаметр	570/570 мм
Вага	175 кг / м

Додатковий бічний каток

Дуже важливий правильний вибір типу заднього котка, який має великий вплив на остаточну якість обробітку. Коток забезпечує подрібнення, вирівнювання і коткування грунту. Вибір типу котка залежить від типу грунтів і способу використання машини.

Коток	Подвійний ring DRR	Дисковий SDR	Подвійний шпоровий DSR
Подрібнення	●●●○	●●●○	●●○○
Ущільнення	●●●●	●●●●	●●●○
Контроль глибини	●●●●	●●●●	●●●●
Стійкість до забивання	●●●●	●●●○	●●●●
Придатність для кам'янистого грунту	●●●○	●●●○	●●●○
Придатність для мокрих грунтів	●●●●	●●●●	●●●●
Важкий грунт	●●●●	●●●●	●●●●
Середний грунт	●●●●	●●●●	●●●●
Легкий грунт	●●●●	●●●○	●●●○
