Компактна сівалка Falcon Compact

Широкі можливості для внесення добрив та посіву за одну операцію

Варіант FertS

Varianta Fert+

Порівняння сівалок Falcon PRO та Falcon Compact

Технології

Falcon Compact: Широкі колеса для міжряддя 125 / 167 мм

Falcon Compact: Вузькі колеса для міжряддя 150 мм

1 Вирівнювання поверхні. Відмінно вирівняна поверхня ґрунту дозволяє подальше рівномірне розпушування та утворення посівного ложа.
2 Попередний обробіток грунту. Попередний обробіток грунту можна робити різними робочими органами, по всій площі на глибину посіву або зонально на глибину до 10 см. Попередний обробіток грунту забезпечує збагачення грунту повітрям, вирівнювання і оптимальне розпушування. Також відбувається оптимальний розподіл рослинних решток.
3 Внесення добрив. Гранульовані добрива вносять в кореневу зону майбутніх рослин або безпосередньо під кожен рядок, або між двома рядами.
4 Зворотне ущільнення грунту і відновлення її капілярності. Зворотне ущільнення забезпечить ефективне підведення грунтових вод на поверхню навіть в більш посушливих умовах.
5 Формування посівного ложа і посів насіння. Дводискові сошники сівалки ефективно створюють ущільнене посівне ложе (V образну доріжку) і акуратно укладають насіння на бажану глибину. Завдяки високому тиску на сошники, на них можливо перенести до 70% ваги всієї машини. Ущільнене посівне ложе і V образна доріжка забезпечують відмінний контакт насіння з грунтом і грунтовою вологою.
6 Бічне притискання насіння. Копіюче колесо стискає V образну доріжку з насінням, що призводить до бічного притискання насіння до грунті. Над насінням залишається пухке простір для легкого проростання насіння.
7 Заробка насіння і вирівнювання поверхні ґрунту. Інтегрована волокуша забезпечить відмінну заробку насіння і рівномірне вирівнювання поверхні грунту.

Повністю електронне управління та контроль функцій сівалки

Електронна система ISO bus з терміналом iPad.
Дозувальний пристрій з електричним приводом і повністю автоматичним керуванням посіву відповідно до актуальної робочої швидкості.
Оптико-електронний контроль подачі насіння в кожен висівний сошник.

Section Control - контрольоване вимкнення секцій

  • Оптимальний висів у клинах і розворотах без перекриття посіву та пропусків.
  • Будь-який розмір вимкнення секцій.
  • Мінімальна секція = 1 висівний сошник.
  • Висів на поворотах тільки після посіву смуги. Рівномірне та якісне укорінення.
  • Економія насіння.
  • ISO-BUS сумісна електроніка.
Ефективне відображення засіяної площі на терміналі трактора.
Посів сівалкою Falcon з індивідуальним керуванням висівними сошниками.
Надійне і точне управління потоком насіння завдяки пневматичним клапанам.
Розподільна головка повністю обладнана для індивідуального керування потоком насіння до кожного сошника.

Варіабельне дозування добрив і насіння

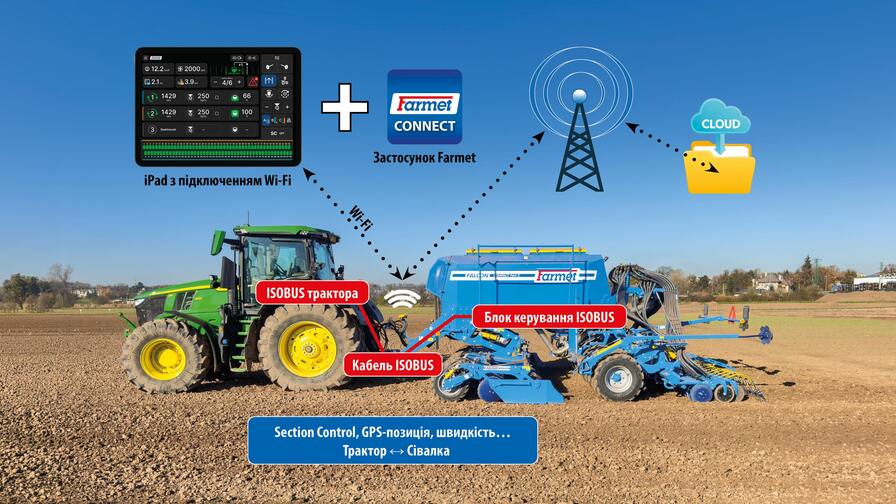

Електронна система сівалки, що взаємодіє з трактором за допомогою протоколу ISO bus

Управління сівалкою через iPad з електронікою Farmet CONNECT wifi
Управління сівалкою через термінал трактора або додатковий дисплей з електронікою Müller

Техніка

Компактна сівалка Falcon Compact

  1. Дворядна секція попередньої обробки.
  2. Пневматичний коток для оптимального ущільнення ґрунту.
  3. Посівні подвійні дискові, що мають фіксовану відстань 125 / 150 / 167 мм.

Компактна сівалка Falcon Compact

  1. Пневматичне притискання та дворядна дискова секція попереднього обробітку ґрунту.
  2. Пневматичний коток для оптимального ущільнення ґрунту.
  3. Посівні подвійні дискові, що мають фіксовану відстань 125 / 150 / 167 мм.

Falcon Compact призначається для висіву всіх стандартних культур з відстанню між рядками 125 / 150 / 167 мм, таких як більшість зернових, бобових культур, зеленого добрива, але й деяких зернобобових та олійних культур, у непідготовлений ґрунт.

Falcon Compact забезпечить за один прохід передпосівну обробку ґрунту, підготовку посівного ложа, повторне ущільнення ґрунту та надійний посів насіння з широким діапазоном посіву 0,5 – 350 кг/га.

Falcon Compact призначається для висіву всіх стандартних культур з відстанню між рядками 125 / 150 / 167 мм, таких як більшість зернових, бобових культур, зеленого добрива, але й деяких зернобобових та олійних культур, у непідготовлений ґрунт.

Falcon Compact забезпечить за один прохід передпосівну обробку ґрунту, підготовку посівного ложа, повторне ущільнення ґрунту та надійний посів насіння з широким діапазоном посіву 0,5 – 350 кг/га.

Високе придавлювання висівних сошників: до 150 кг

  • Низький тяговий опір завдяки малій вазі.
  • Скорочення часу простою для наповнення бункеру завдяки великому об'єму.
  • Швидкий поворот на поворотній смузі завдяки короткій компактній конструкції.
  • Точне ведення на глибині з рівномірним ущільненням ґрунту.
  • Вирівнювання та ущільнення поверхні перед кожним сошником.

Висока продуктивність і якість роботи

Висока продуктивність і якість роботи

  • Низький тяговий опір завдяки малій вазі.
  • Скорочення часу простою для наповнення бункеру завдяки великому об'єму.
  • Швидкий поворот на поворотній смузі завдяки короткій компактній конструкції.
  • Точне ведення на глибині з рівномірним ущільненням ґрунту.
  • Вирівнювання та ущільнення поверхні перед кожним сошником.

Висока робоча швидкість: 10─20 км/год

Легка, але міцна конструкція

Конструкція з високоміцної сталі eXtra STEEL line є гарантією довгого терміну служби машин навіть у найбільш складних умовах завдяки високій гнучкості конструкції та низькій вазі машини.

Масивна компактна конструкція
Укорочена, дуже компактна і міцна конструкція.
Великий бункер
Одно- або двокамерний бункер об'ємом 2 800─5 000 літрів зі зручним доступом і великим вхідним отвором.
Підшипники, які не потребують обслуговування
Посадка всіх дисків з діаметром 490 мм, що не вимагає технічного обслуговування, без необхідності додаткового змащування, з гумовим захистом від перевантаження.
Посадка сошників без необхідності обслуговування
Стійке гумове кріплення посівних сошників, що не вимагає технічного обслуговування і пристосовується до рельєфу місцевості, з захистом від перевантаження.

Простота в експлуатації

Завдяки абсолютному мінімуму місць для налаштовування та змащування обслуговування, управління, але й подальше технічне обслуговування є дуже простими операціями, які здатний виконувати кожен.

  • Проста установка глибини висіву, тиску сошників та посівної дози.
  • Проста електронна система з інтуїтивним управлінням.
  • Мінімум місць для налаштовування.
  • Мінімум місць змащування.
Легке наповнення насіннєвого бункера
Широка і довга платформа для безпечного і зручного заповнення насіннєвого бункера.
Регульовані бічні дефлектори
Бічні дефлектори з налаштуванням по висоті і у поздовжньому напрямку для направляння обробки ґрунту і плавного з'єднання окремих проходів.
Налаштування робочої глибини секції попередньої обробки
Просте налаштування робочої глибини за чіткою таблицею за допомогою дистанційних прокладок на поршневих штоках.
Диспенсер Farmet
Сучасний роликовий диспенсер із змінними роликами.
Регулювання глибини посіву
Дуже просто і швидко проводиться регулювання глибини посіву.
Просте регулювання штригельної борони
Регулювання тиску штригельної борони шляхом зміни положення пальця з можливістю підняти штригельну борону і не використовувати її під час посіву.

Продумано вирішена конструкція машини

Компактна конструкція
Конструкція машини стала більш компактною і легкою, зберігши при цьому високі вимоги до міцності і довговічності машини навіть у найважчих умовах.
Передній flexi-board
Flexi-board лопаткова борона дуже добре вирівнює поверхню поля і має гідравлічний привід. Це додаткова опція до машини.
Передня штригельна борона
Посилений шинний коток для зворотного ущільнення ґрунту. Це додаткове обладнання машини.
Передпосівна підготовка
Дворядна дискова секція попередньої обробки поверхню ґрунту чудово вирівняє у поздовжньому напрямку і розпушить на глибину посівного ложа.
Стойки з 2 дисками
Диски секції попередньої обробки встановлені парами на одній стойці. Масивне і широке гумове кріплення надійно захищає робочі органи від пошкодження.
Оптимальне ущільнення ґрунту
Перед кожним висівним апаратом знаходиться коток із посилених шин. Шини спеціалізовані, щоб протистояти налипанню вологого ґрунту.
Регулювання глибини посіву
Можливість регулювання різної глибини посіву для парних і непарних висівних дисків.
Посівні подвійні дискові сошники
Завдяки перевіреній конструкції вони дуже добре проникають у ґрунт навіть в умовах високого вмісту рослинних залишків і разом з притискним колесом забезпечать висів на задану глибину.

Роликові дозатори добрив

Шнековий дозатор Fert+
Сучасний шнековий дозатор. Подача добрива до агрегатів для внесення добрив.
Válečkový dávkovač FertS
Moderní válečkový dávkovač s výměnnými válečky. Vedení hnojiva přímo k osivu.

Котушкові дозатори для всіх видів насіння

Параметри

Технічні параметри Одиниці Falcon 3 Compact Falcon 4 Compact Falcon 4 FIX Compact Falcon 6 Compact Falcon 7,2 Compact
Робоча ширина мм 3 000 4 000 4 000 6 000 7 200
Транспортна ширина мм 3 000 3 000 4 000 3 000 3 000
Транспортна висота мм 2 800 2 800 2 800 2 800 2 800
Загальна довжина машини мм 7 000  7 000 7 000  7 000 7 000
Робоча глибина мм 0─100 0─100 0─100 0─100 0─100
Об'єм бункера без добрив л 2 800 2 800 2 800 4 000 4 000
Об'єм бункера з добривами
(поділ 40:60)
л 4 000 4 000 4 000 5 000 5 000
Висота завантаження бункера мм 2 600 2 600 2 600 2 600 2 600
Розмір отвору для заповнення мм 520 x 1920  520 x 1920 520 x 1920  520 x 1920 520 x 1920
Кількість сошників шт. 24 / 20 / 18 32 / 26 / 24 32 / 26 / 24 48 / 40 / 36 58 / 48 / 43
Міжряддя 2 мм 125 / 150 / 167 125 / 150 / 167 125 / 150 / 167 125 / 150 / 167 125 / 150 / 167
Придавлювання сошників - хитні
Придавлювання висівного сошника - паралелограм
кг 15–120
15–150
15–120
15–150
15–120
15–150
15–120
15–150
15–120
15–150
Придавлювання диска для добрив кг до 200 до 200 до 200 до 200 до 200
Кількість дисків шт. 23 31 31 46 55
Діаметр посівних дисків мм 355 355 355 355 355
Продуктивність га/год 3─4,5 4─6 4─6 6─9 7,2─11,3
Тяговий засіб 1 кВт
HP
80─110
110─150
95─130
130─180
95─130
130─180
120─185
160─250
145─205
200─280
Робоча швидкість км/год 10─20 10─20 10─20 10─20 10─20
Максимальний допустимий схил ° 6 6 6 6 6
Розмір шин - транспорт   7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
Кількість гідравлічних контурів / тиск бар  2 / 210  2 / 210 2 / 210   2 / 210  2 / 210
Кількість гідравлічних муфт / тип    4 / ISO 12,5  4 / ISO 12,5 4 / ISO 12,5   4 / ISO 12,5  4 / ISO 12,5
Зворотна лінія без тиску (макс. 5 бар)    1 / ISO 20  1 / ISO 20 1 / ISO 20   1 / ISO 20  1 / ISO 20
Потік масла гідравлічного вентилятору л/хв. 30─40 30─40 30─40 30─40 30─40
Потік масла для управління машиною л/хв.  30 30  30 30 30
Вимоги до електричної системи 3   12 V DC / 25─55 A 12 V DC / 25─55 A 12 V DC / 25─55 A 12 V DC / 25─55 A 12 V DC / 25─55 A
Вимоги до тракторної підвіски   TBZ кат. 2 і 3 TBZ кат. 2 і 3 TBZ кат. 2 і 3 TBZ кат. 2 і 3 TBZ кат. 2 і 3
Вага машини без добрив від 4 кг 4 100 5 600 4 600 7 500 8 500
Вага машини з добривами від 4 кг 4 300 5 800 5 300 7 800 8 900


1 Рекомендована потужність тягового засоби / трактора - дійсне тягове зусилля може значно відрізнятися в залежності від глибини обробітку, ґрунтових умов, ухилу ділянки, зносу робочих органів і від їхнього регулювання.
2 Відстань між рядами 150 мм призначена тільки для варіанту машини з вузькими шинами. Відстань між рядами 125 / 167 мм - тільки для варіанту машини з широкими шинами.
3 Обладнання сівалки визначає вимоги до електронної системи трактора.
4 Вага агрегату залежить від оснащення.
Транспортування / гальмівна система: При русі по дорогах загального користування дотримуйтесь національні правила дорожнього руху. Вивчіть місцеве законодавство щодо максимального допустимої ваги і меж навантажень на вісь, а також підключення гальмівної системи. Якщо у вас виникнуть будь-які питання, то звертайтеся до нашому регіональному торговому представнику.

Обладнання

Обладнання

Відображувальні елементи

iPad wifi connect

Підрахунок насіння і контроль висіву насіння для кожного сошника.

Оснащення
Розмір дисплею 11"
Керування фіксацією проліту насіння OK
Фіксація рівня завантажувальної воронки OK
Фіксація обертів вентилятору OK
Фіксація обертів дозатору OK
Фіксація обертів мотору OK
Кількість моторів (для дозування)
Керуваня клапанами колійних рядків OK
Зображення позиції сіючої секції OK
Керування робочим освітленням OK
Керування освітленням у завантажувальній воронці OK
Керування робочими органами OK
Керування передсхідним маркуванням OK
Додання посівної дози протягом роботи OK
Мікро посів OK
Одночасно ввімкнених дисплеїв
Вхід для камер OK
GSM-модем OK



Topcon XD+
Оснащення
Розмір дисплею 12,1"
Керування фіксацією проліту насіння OK
Фіксація рівня завантажувальної воронки OK
Фіксація обертів вентилятору OK
Фіксація обертів дозатору OK
Фіксація обертів мотору OK
Кількість моторів (для дозування) 3
Керуваня клапанами колійних рядків OK
Зображення позиції сіючої секції OK
Керування робочим освітленням OK
Керування освітленням у завантажувальній воронці OK
Керування робочими органами OK
Керування передсхідним маркуванням OK
Додання посівної дози протягом роботи OK
Мікро посів OK
Одночасно ввімкнених дисплеїв 5
Вхід для камер OK
GSM-модем за додаткову оплату

Müller Elektronik: ISOBUS DRILL-Controller

ME TOUCH800®
Оснащення
Розмір дисплею 8"
Керування фіксацією проліту насіння OK
Фіксація рівня завантажувальної воронки OK
Фіксація обертів вентилятору OK
Фіксація обертів дозатору OK
Фіксація обертів мотору OK
Кількість моторів (для дозування) 3
Керуваня клапанами колійних рядків OK
Зображення позиції сіючої секції OK
Керування робочим освітленням OK
Керування освітленням у завантажувальній воронці OK
Керування робочими органами OK
Керування передсхідним маркуванням OK
Додання посівної дози протягом роботи OK
Мікро посів OK
Одночасно ввімкнених дисплеїв 2
Вхід для камер OK
GSM-модем x

Müller Elektronik: ISOBUS DRILL-Controller

ME BASIC-Terminal
Оснащення
Розмір дисплею 5,7"
Керування фіксацією проліту насіння OK
Фіксація рівня завантажувальної воронки OK
Фіксація обертів вентилятору OK
Фіксація обертів дозатору OK
Фіксація обертів мотору OK
Кількість моторів (для дозування) 3
Керуваня клапанами колійних рядків OK
Зображення позиції сіючої секції OK
Керування робочим освітленням OK
Керування освітленням у завантажувальній воронці OK
Керування робочими органами OK
Керування передсхідним маркуванням OK
Додання посівної дози протягом роботи OK
Мікро посів OK
Одночасно ввімкнених дисплеїв 1
Вхід для камер x
GSM-модем x

Müller Elektronik: ISOBUS DRILL-Controller

ME SMART570®
Оснащення
Розмір дисплею 5,7"
Керування фіксацією проліту насіння OK
Фіксація рівня завантажувальної воронки OK
Фіксація обертів вентилятору OK
Фіксація обертів дозатору OK
Фіксація обертів мотору OK
Кількість моторів (для дозування) 3
Керуваня клапанами колійних рядків OK
Зображення позиції сіючої секції OK
Керування робочим освітленням OK
Керування освітленням у завантажувальній воронці OK
Керування робочими органами OK
Керування передсхідним маркуванням OK
Додання посівної дози протягом роботи OK
Мікро посів OK
Одночасно ввімкнених дисплеїв 1
Вхід для камер x
GSM-модем x

Müller Elektronik: ISOBUS DRILL-Controller

x Не можна докупити
OK У базовій комплектації

Робочі інструменти


Утворення технологічної колії

Клапан технологічної колії

Для економії посівного матеріалу та добрив.

Section Control

Додаткове оснащення

Вентилятор з охолоджувачем
«Y"-адаптери для об'єднання висівних шлангів для посіву ½ сошників
Позначення технологічної колії

Гідравлічно керовані маркери для правильної орієнтації техніки, що вносить добрива на поле до появи сходів.

Маркери, що гідравлічно складаються

Маркери управляються гідравлічно і автоматично за допомогою системи управління.

Заправний шнековий транспортер

Легке заповнення бункера насінням і добривами із землі для Falcon 6 Compact і Falcon 7.2 Compact.

Робоче освітлення машини

Високоякісні світлодіодні прожектори з високою силою світла для комфортної роботи в умовах обмеженої видимості.

Сито з нержавіючої сталі

Сито з нержавіючої сталі запобігає потраплянню сторонніх предметів у бункер.

Набір пальців для ТТН категорії 2
Гідравлічний мотор для приводу вентилятора через ВВП трактора

Řešení pro tažné prostředky s nedostatečnými parametry hydraulického systému.

Фотогалерея

Вiдео

Файли

Інструкції з використання
