Модульна сівалка Falcon PRO


Secí stroj Falcon PRO


Конфігурація машини без внесення добрив

Secí stroj Falcon PROSecí stroj Falcon PROSecí stroj Falcon PRO

Широкий діапазон варіантів внесення добрив і посіву різних культур за одну операцію

Варіант FertS

Secí stroj Falcon PROSecí stroj Falcon PROSecí stroj Falcon PRO

Secí stroj Falcon PROSecí stroj Falcon PROSecí stroj Falcon PRO

Secí stroj Falcon PROSecí stroj Falcon PROSecí stroj Falcon PRO

Варіант Fert+

Secí stroj Falcon PROSecí stroj Falcon PROSecí stroj Falcon PRO

Secí stroj Falcon PROSecí stroj Falcon PROSecí stroj Falcon PRO

Secí stroj Falcon PROSecí stroj Falcon PROSecí stroj Falcon PRO

Технології

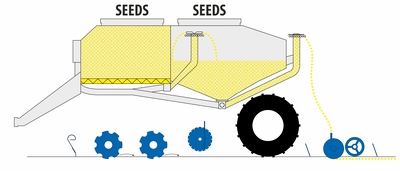

Falcon PRO: Секції для попереднього обробітку - діскoвая секція для суцільного обробітку

Falcon PRO: Передній коток + Секції для попереднього обробітку - діскoвая секція для суцільного обробітку

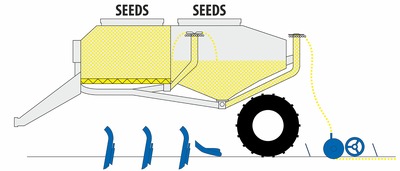

Falcon PRO: Секції для попереднього обробітку - 4-рядна долотова секція для суцільного обробітку

Falcon PRO: Секції для попередньої обробки - 3-рядна долотова секція, міжряддя 250 / 300 / 334 мм для технології STRIP-TILL

Falcon PRO: Секції для попередньої обробки - 3-рядна долотова секція, міжряддя 250 / 300 / 334 мм для технології STRIP-TILL

Falcon PRO: Секція попереднього обробітку для комплексного обробітку ґрунту

Falcon PRO: Секція попереднього обробітку для комплексного обробітку ґрунту

1 Вирівнювання поверхні. Відмінно вирівняна поверхня ґрунту дозволяє подальше рівномірне розпушування та утворення посівного ложа.
2 Попередний обробіток грунту. Попередний обробіток грунту можна робити різними робочими органами, по всій площі на глибину посіву або зонально на глибину до 25 см. Попередний обробіток грунту забезпечує збагачення грунту повітрям, вирівнювання і оптимальне розпушування. Також відбувається оптимальний розподіл рослинних решток.
3 Внесення добрив. Гранульовані добрива вносять в кореневу зону майбутніх рослин або безпосередньо під кожен рядок, або між двома рядами. Глибина внесення добрив може становити 6–25 см в залежності від використовуваної секції.
4 Зворотне ущільнення грунту і відновлення її капілярності. Зворотне ущільнення забезпечить ефективне підведення грунтових вод на поверхню навіть в більш посушливих умовах.
5 Вирівнювання грунту і фінальне розподіл рослинних залишків перед посівом насіння. Стрижнева волокуша (дефлектор) ефективно вирівнює поверхню грунту і очищає простір міжрядь від рослинних залишків.
6 Формування посівного ложа і посів насіння. Дводискові сошники сівалки ефективно створюють ущільнене посівне ложе (V образну доріжку) і акуратно укладають насіння на бажану глибину. Завдяки високому тиску на сошники, на них можливо перенести до 70% ваги всієї машини. Ущільнене посівне ложе і V образна доріжка забезпечують відмінний контакт насіння з грунтом і грунтовою вологою.
7 Бічне притискання насіння. Копіюче колесо стискає V образну доріжку з насінням, що призводить до бічного притискання насіння до грунті. Над насінням залишається пухке простір для легкого проростання насіння.
8 Заробка насіння і вирівнювання поверхні ґрунту. Інтегрована волокуша забезпечить відмінну заробку насіння і рівномірне вирівнювання поверхні грунту.

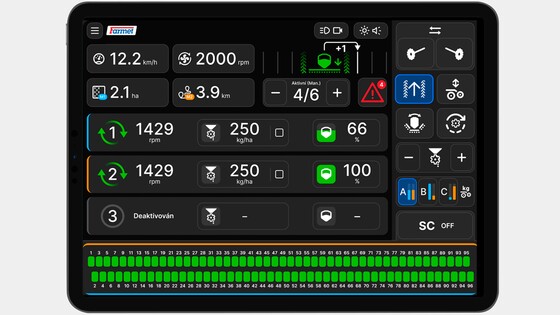

Повністю електронне управління і контроль функцій сівалки

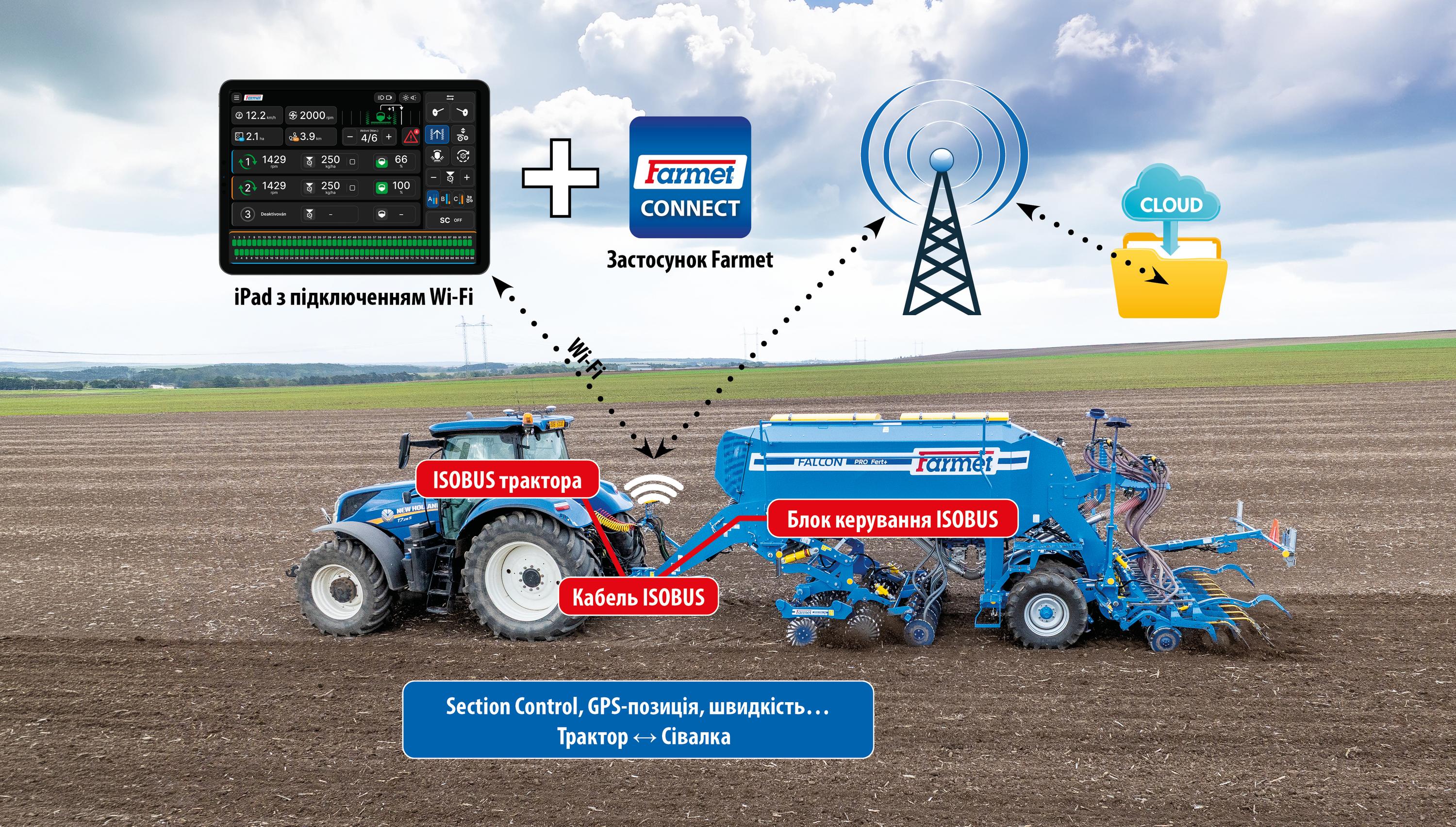

  • зрозумілий термінал, що зв'язується через ISObus з трактором і агрегатом
  • десятки контрольних датчиків по всій сівалці
  • дозатор з електроприводом і повністю автоматичним регулюванням норми висіву залежно від актуальної швидкості руху
  • високоточне визначення робочої швидкості за допомогою радара або спеціальної GPS-антени
  • незалежне керування кількома дозаторами насіння/добрив
  • оптико-електронний контроль подачі насіння до кожного висівного апарату з високоточним підрахунком окремих зерен у реальному часі для автоматичної корекції норми висіву
  • повністю автоматичне перемикання окремих висівних сошників відповідно до даних GPS (управління секціями)
  • змінне дозування насіння/добрив відповідно до карт внесення добрив на основі актуальних даних GPS

Section control – контроль висіву

Повністю автоматичне перемикання окремих висівних сошників відповідно до актуальних даних GPS

  • запобігає подвійному посіву, скорочує використання дорогого насіння до 15%
  • використовує систему управління трактора, з яким взаємодіє через ISObus
  • під час завантаження форми ділянки в систему створюється віртуальна смуга розвороту
  • на терміналі трактора відображається посівна площа поля

Посів кількох культур

3 розділені бункери з самостійними дозаторами висіву
Посів 3 культур за один прохід
Посів 3 культур за один прохід: трави, гороху, люцерни
Посів 2 культур за один прохід: ячмінь, конюшина

Посів просапних культур

  • агрегатування машин для точного висіву
  • попередня підготовка ґрунту
  • можливість одночасного внесення добрив

Вибір секції для попередньої обробки

  • будь-яка комбінація секцій для попередньої обробки
  • агрегатування машин для точного висіву
  • попередня підготовка ґрунту
  • можливість одночасного внесення добрив

Вибір секції для попередньої обробки

  • будь-яка комбінація секцій для попередньої обробки

Техніка

Приклади можливих конфігурацій

Сівалка Falcon 4 PRO Fert+ FIX
Двокамерний бункер для добрив і насіння загальним об'ємом 6000 літрів, 3-рядна долотоподібна секція, вбудований пневматичний каток із широкими шинами, висівна секція з міжряддям 12,5 см
Сівалка Falcon 6 PRO Fert+
Трикамерний бункер для добрив і 2 видів посівного матеріалу загальним об'ємом 6000 літрів, дискова секція для попереднього обробітку та створення посівного ложа з окремою дисковою секцією для внесення добрив, вбудований пневматичний каток з широкими шинами, управління висівом окремими секціями section control, висівна секція з міжряддям 12,5 см.
Сівалка Falcon 6 PRO Fert+
Трикамерний бункер - для добрив і 2 видів насіння загальним об'ємом 6000 літрів, 3-рядна долотоподібна секція, вбудований пневматичний каток із широкими шинами, секційне керування section control, висівна секція з міжряддям 16,7 см
Сівалка Falcon 6 PRO
Трикамерний бункер - для добрив і 2 видів насіння загальним об'ємом 6000 літрів, 4-рядна долотоподібна секція, вбудований пневматичний каток із широкими шинами, висівна секція з міжряддям 16,7 см
Сівалка Falcon 8 PRO Fert+ QH
Трикамерний бункер - для добрив і 2 видів насіння загальним об'ємом 8000 літрів, дискова секція для попереднього обробітку і створення посівного ложа з окремою дисковою секцією для внесення добрив, вбудований пневматичний каток з широкими шинами, управління висівом окремими секціями section control, висівна секція підвішена на 3-точковому навішуванні з можливістю швидкої заміни.
Сівалка Falcon 8 PRO Fert+
Трикамерний бункер загальним об'ємом 8000 літрів + висівний апарат Microdrill, можливість до 4 різних культур або 3 різних культур з одночасним внесенням добрив, дискова секція для попереднього обробітку та створення посівного ложа з окремою дисковою секцією для внесення добрив, вбудований пневматичний каток з широкими шинами, висівна секція з міжряддям 12,5 см.

Можливості машини

Перевагою конструкції цього агрегату є його широке застосування і регулювання, які забезпечують різноманітність можливостей роботи.

Висіваючий диск
Можливість регулювання різної глибини посіву для парних і непарних висівних дисків. Незалежний посів двох різних культур.
Розділений контейнер
Використання можливості внесення добрив при посіві. Двокамерний бункер з об'ємом 5500 літрів, розділений у співвідношенні 40:60 (добрива: насіння).
Низький тиск на легкі грунти
Пневматичний каток з колесами великого діаметру з низьким тиском забезпечують оптимальне ущільнення для легких грунтів і відмінне копіювання. Прекрасне вирівнювання і ущільнення поверхні перед висіваючими дисками.
Пальцевая борона
Волокуша знаходиться за пневматичним котком, яка частково готує посівне ложе перед висіваючими дисками.
Об’ємний контейнер
Бункер з об'ємом 4 000 літрів (у версії з додатковим удобрюванням 6 000 літрів) збільшує ефективність роботи через зменшення кількості необхідних циклів заповнення.
Falcon PRO Fert+ & Micro Drill

Потужна конструкція

Використані леговані високоміцні матеріали спільно з технологією eXtra STEEL line є гарантією тривалого терміну служби наших машин в найважчих умовах.

  • Гнучка конструкція.
  • не вимагає догляду посадка дисків.
  • Захист від перевантажень.
Відмінне копіювання поверхні
Гнучка конструкція рами відмінно пом'якшує удари і копіює поверхню.
Підшипники, які не потребують обслуговування
Не потребуюча догляду посадка всіх дисків діаметром 490 мм забезпечує роботу машини без необхідності додаткового змащення.
Не потребує догляду посадка дискових сошників
Стійкі і не потребуючи догляду гумові ущільнювальні сегменти дискових сошників для адаптації до поверхні поля з захистом від перевантажень.

Просте обслуговування

Завдяки мінімальній кількості місць регулювання та змащення обслуговування, регулювання і управління є дуже простими процесами, з якими впорається будь-хто.

  • Просте регулювання глибини посіву, тиску сошника і норми висіву.
  • Проста електронна система з індивідуальним управлінням.
  • Мінімум місць регулювання.
  • Мінімум місць змащення.
Регульований тиск дискових сошників
Гідравлічне плавно регульований тиск дискових сошників.
Регулювання робочої глибини передньої секції
Просте регулювання робочої глибини передньої секції на підставі наочної таблиці за допомогою обмежувальних прокладок на штоках гідроциліндрів.
Регулювання глибини посіву
Дуже просто і швидко проводиться регулювання глибини посіву.
Регулювання бічних дефлекторів
Вертикальна і горизонтальна регулювання бічних пластин - дефлекторів для спрямування оброблюваного ґрунту до робочих органів і плавного закриття кожного окремого проходу.
Бункер надлишкового тиску
Просте наповнення бункера насінням
Широкий і довгий майданчик для оператора забезпечує просте і безпечне наповнення бункера насінням і добривами.

Продумана конструкція

Завдяки модульній системі можна агрегат відрегулювати для різних технологій посіву всіх звичайних культур. Величезною вигодою є і можливість посіву двох культур на дві різні глибини за один прохід.

  • Модульна системі дозволяє вибрати різні технології посіву.
  • Модульна системі дозволяє швидку заміну робочих секцій за бажанням.
  • Точне копіювання поля.
  • Дуже низький тиск і на грунт - великі під низьким тиском колеса -самоочісний ефект, машина не утворює смуги, пом'якшує удари.
  • Можливість паралельного посіву двох культур на дві різні глибини одночасно.
Агрегати з аплікаторами
Агрегати з аплікаторами для внесення гранульованих добрив
Система швидкого навішування (Quick-change system)
Для зміни передпосівних секцій.
Диспенсер Farmet
Сучасний роликовий диспенсер із змінними роликами.
Система швидкого навішування (Quick hitch- автозчеплення)
Tриточкове навішування.
ТТН навішування
Для швидкої заміни висівних секцій.

Шнекові або роликові дозатори добрив

Шнековий дозатор Fert+
Сучасний шнековий дозатор. Подача добрива до агрегатів для внесення добрив.
Шнековий дозатор Fert+
Роликовий дозатор FertS
Сучасний роликовий дозатор зі змінними роликами. Подача добрива безпосередньо до насіння.

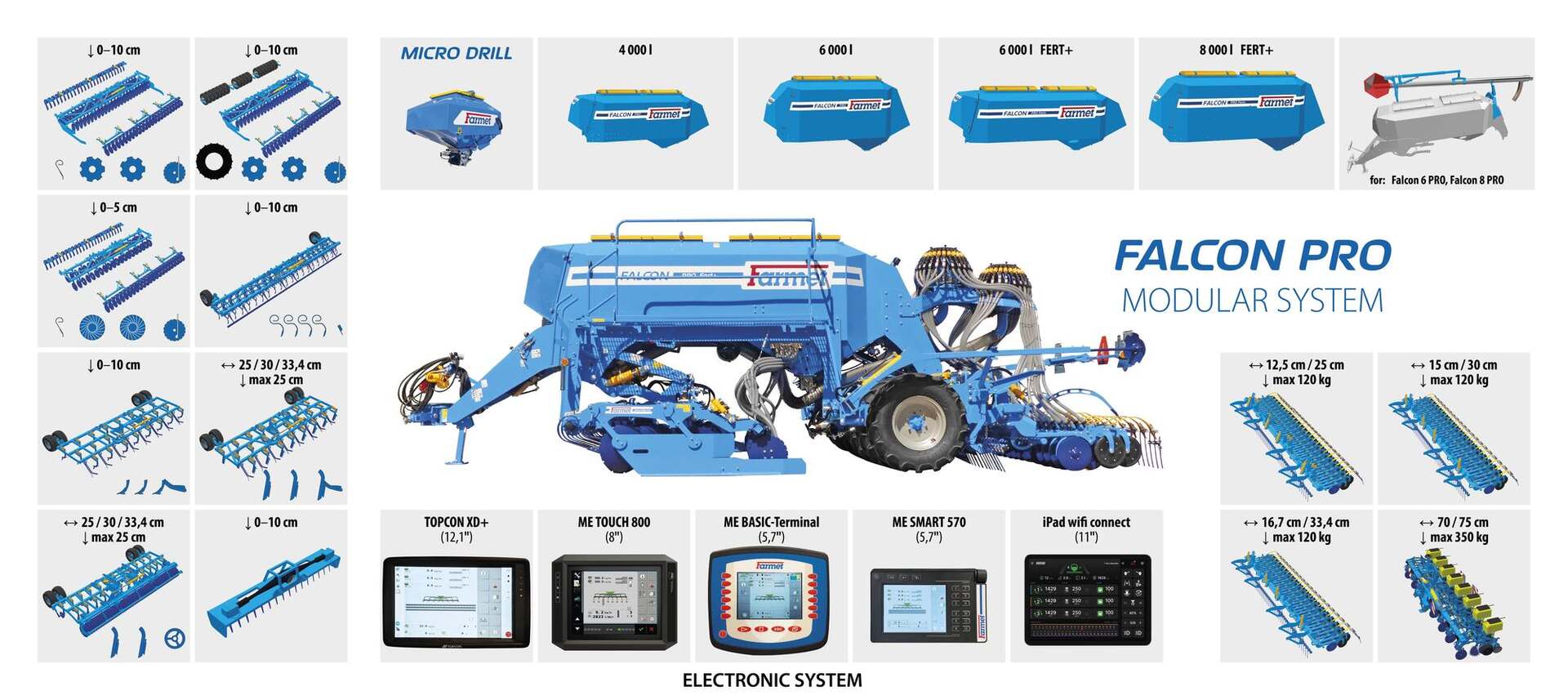

Модульність

Вибір з широкої пропозиції варіантів робочих секцій

Вибрати можете з широкої пропозиції варіантів робочих секцій за Вашим бажанням і технології посіву, який хочете використовувати. Вибрати можете бункер і його модифікацію, секції для попередньої обробки, висіваючу і проміжну секції.

Модульна сівалка Falcon PRO

Бункер

Однокамерний бункер
Проста універсальна конструкція для посіву без внесення добрив.

Двокамерний бункер (трикамерний) - з внесенням гранульованих добрив
Двокамерний - посів з внесенням добрив насамперед для одночасного посіву покривних культур. Трьохкамерний (розділений знімною перегородкою) - для посіву двох культур з внесенням добрив.

Секції для попередньої обробки

Секції для попередньої обробки - 3-рядна долотова секція, міжряддя 250 / 300 / 334 мм для технології STRIP-TILL
Смугове розпушування з можливістю внесення гранульованих добрив на глибину до 250 мм.

Секції для попереднього обробітку  2-рядна долотова секція, міжряддя 250 / 300 / 334 мм для технології STRIP-TILL
 Для спеціальної технології смугового обробітку поля та посіву.

Секції для попереднього обробітку  - 4-рядна долотова секція для суцільного обробітку
Застосовується  в умовах підвищеної вологості - посів ярих.

Секції для попереднього обробітку  - діскoвая секція для суцільного обробітку
Універсальна робоча секція, обробка поля на глибину посівного ложа, макс. 100 мм.

Ротаційна борона
Застосовується для ідеальної підготовки посівного ложа.

Flexi-board - лопаткова передня борона
Для рівномірного розподілу грудок і рослинних решток по всіх ширині машини. Розбивання великих грудок та напрями їх під колеса катка.

Висіваюча секція

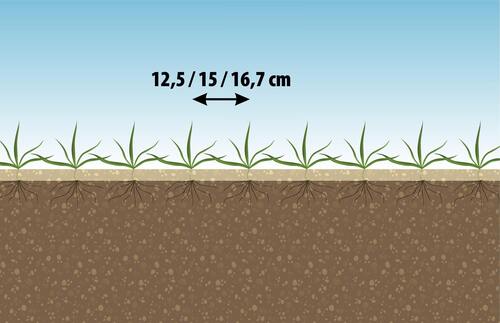

Двухдіскoвая висіваюча секція (міжряддя 125 / 150 / 167 мм)
Міжряддя 125 / 150 / 167 мм - застосовується для посіву злаків, бобових.

Двухдіскoвая висіваюча секція (міжряддя 250 / 300 / 334 мм)
Міжряддя 250 / 300 / 334 мм - в комбінації з секцією для попереднього  обробітку - трехрядною долотовою секцією STRIP TILL застосовується для смугового  обробітку поля, посіву з можливістю внесення добрив в одну лінію на глибину до 200 мм. Ідеальна для посіву озимого ріпаку.

Точний висів і посів просапних культур
Для посіву таких культур як кукурудза, соняшник, ріпак з можливістю внесення добрив з обох сторін рядка.

Середня секція

Для внесення добрив - діскoвая секція
Для внесення гранульованих добрив. Завжди між кожними 2-ма рядками насіння. Тільки з двокамерним бункером.

Для внесення добрив - долотова секція
Вбудована в 2 (3) - рядну секцію STRIP-TILL. Тільки з двокамерним бункером.

Лопаткова борона
Для рівномірного розподілу грудок і рослинних решток по всіх ширині машини. Розбивання великих грудок та напрями їх під колеса катка.

Параметри

Технічні параметри Одиниця виміру Falcon 3 PRO
Falcon 3 PRO QH
Falcon 4 PRO
Falcon 4 PRO QH
Falcon 4 FIX PRO
Falcon 4 FIX PRO QH
Falcon 6 PRO
Falcon 6 PRO QH
Falcon 8 PRO
Falcon 8 PRO QH
Робоча ширина мм 3 000 4 000 4 000 6 000 8 000
Транспортна ширина мм 3 000 3 000 4 000 3 000 3 000
Транспортна висота мм 3 100 3 350 3 100 3 350 4 000
Загальна довжина агрегату добривами мм 9 000
9 800
9 000
9 800
9 000
9 800
9 000
9 800
9 000
9 800
Загальна довжина агрегату без добрив мм 8 300
9 100
8 300
9 100
8 300
9 100
8 300
9 100
8 300
9 100
Глибина посіву мм 0─80 0─80 0─80 0─80 0─80
Об'єм бункера без добрив л 4 000 4 000 4 000 4 000 4 000 / 6 000

Об'єм бункера з добривами
(поділ 40:60)

л 6 000 6 000 6 000 6 000 6 000 / 8 000
Висота наповнення бункера мм 2 930 2 930 2 930 2 930 2 930 / 3 250

Розмір отворів завантаження бункера
без добрив
добривами

мм
1140 x 620
1430 x 620

1140 x 620
1430 x 620

1140 x 620
1430 x 620

1140 x 620
1430 x 620

1140 x 620
1430 x 620

Кількість висівних дисків
(Міжряддя 125 / 150 / 167 мм)

шт 24 / 20 / 18 32 / 26 / 24 32 / 26 / 24 48 / 40 / 36 64 / 52 / 48

Кількість дисків для добрив
(Міжряддя 250 / 300 / 334 мм)

шт 12 / 10 / 9 16 / 13 / 12 16 / 13 / 12 24 / 20 / 18 32 / 26 / 24

Тиск висівних дисків /
для добрив

кг 50─120 /
до 120
50─120 /
до 120
50─120 /
до 120
50─120 /
до 120
50─120 /
до 120

Діаметр висівних дисків подвійних / прикочуючих коліс

мм 355 / 330 355 / 330 355 / 330 355 / 330 355 / 330
Кількість  дисків попереднього обробітку шт 23 31 31 49 67

Кількість доліт 3-рядною секції
глибина 250 мм (Міжряддя 250 / 300 / 334 мм)

шт 12 / 10 / 9 16 / 13 / 12 16 / 13 / 12 24 / 20 / 18 32 / 26 / 24

Кількість доліт 2-рядної секції глибина 250 мм (Міжряддя 250 / 300 / 334 мм)

шт 8 10 10 16 22
Діаметр висівних дисків га / год 3─4,5 4─ 6 4─6 6─9 8─12
Потужність тягового засобу 1 кВт
Л.с.
92
125
117
160
117
160
161
220
205
280
Робоча швидкість км / год 10─20 10─20 10─20 10─20 10─20
Максимальна транспортна швидкість 5 км / год 30 30 30 30 30
Гранично допустимий схил ° 6 6 6 6 6
Розмір коліс - транспорт   405/70 R20
420/65 R20
405/70 R20
420/65 R20
405/70 R20
420/65 R20
405/70 R20
420/65 R20
405/70 R20
420/65 R20
Тип гальма / приводу 3, 5   пневмо / двухшланговий пневмо / двухшланговий пневмо / двухшланговий пневмо / двухшланговий пневмо / двухшланговий
Тиск повітря 3 кПа 8,5 8,5 8,5 8,5 8,5

Кількість гідравлічних контурів /
тиск

bar 4 / 200 4 / 200 4 / 200 4 / 200 4 / 200
гідравлічних муфт / тип   6 / ISO 12,5 6 / ISO 12,5 6 / ISO 12,5 6 / ISO 12,5 6 / ISO 12,5
Злив (max. 5 bar)   1 / ISO 20 1 / ISO 20 1 / ISO 20 1 / ISO 20 1 / ISO 20

Потік масла
Гідровентілятора

л / хв 30─40 30─40 30─40 30─40 30─40

Потік масла для управління агрегатом

л / хв 50─60 50─60 50─60 50─60 50─60
Вимоги до ел.сістеме   12 V DC / 40 A 12 V DC / 40 A 12 V DC / 40 A 12 V DC / 40 A 12 V DC / 40 A
Вимоги до тягового засобу   ТТН кат. 2 і 3  ТТН кат. 2 і 3 ТТН кат. 2 і 3 ТТН кат. 3 ТТН кат. 3
Вага агрегату без внесення добрив 2 кг 4 830─5 840 5 340─7 580 5 180─7 350  6 800─8 920 8 440─10 240
Вага агрегату з внесенням добрив 2 кг 5 630─6 140 6 630─8 420  6 430─8 170 8 000─9 860 10 600─13 140

1 Рекомендована потужність тягового засобу / трактора - дійсне тягове зусилля може значно відрізнятися в залежності від глибини обробки, ґрунтових умов, схилу ділянки, зносу робочих органів і від їхнього регулювання.
2 Вага агрегату залежить від оснащення.
3 Альтернатива - гідравлічне гальмо / робочий тиск 130 ± 5 bar.
4 Falcon 4 PRO і Falcon 8 PRO мають міжряддя висівних сошників 154 мм.
5 Транспортування / гальмівна система: При русі по дорогах загального користування дотримуйтесь правил дорожнього руху вашого регіону. Вивчіть законодавство щодо максимального допустимої ваги і меж навантажень на вісь, а також підключення гальмівної системи. Якщо у вас виникнуть будь-які питання, звертайтеся до нашому регіональному торговому представнику.

Обладнання

Фотогалерея

Вiдео

Файли

Falcon 6 PRO Fert+ | швидкий весняний посів

Обладнання

Відображувальні елементи

BASIC-Terminal
Оснащення
Розмір дисплею 5,7"
ISO-BUS OK
Керування фіксацією проліту насіння OK
Фіксація рівня завантажувальної воронки OK
Фіксація обертів вентилятору OK
Фіксація обертів дозатору OK
Фіксація обертів мотору OK
Кількість моторів (для дозування) 3
Керуваня клапанами колійних рядків OK
Зображення позиції сіючої секції OK
Керування робочим освітленням OK
Керування освітленням у завантажувальній воронці OK
Керування робочими органами OK
Керування передсхідним маркуванням OK
Додання посівної дози протягом роботи OK
Мікро посів OK
Одночасно ввімкнених дисплеїв 1
Вхід для камер x
GSM-модем x

Müller Elektronik: ISOBUS DRILL-Controller

TOUCH800®
Оснащення
Розмір дисплею 8"
ISO-BUS OK
Керування фіксацією проліту насіння OK
Фіксація рівня завантажувальної воронки OK
Фіксація обертів вентилятору OK
Фіксація обертів дозатору OK
Фіксація обертів мотору OK
Кількість моторів (для дозування) 3
Керуваня клапанами колійних рядків OK
Зображення позиції сіючої секції OK
Керування робочим освітленням OK
Керування освітленням у завантажувальній воронці OK
Керування робочими органами OK
Керування передсхідним маркуванням OK
Додання посівної дози протягом роботи OK
Мікро посів OK
Одночасно ввімкнених дисплеїв 2
Вхід для камер OK
GSM-модем x

Müller Elektronik: ISOBUS DRILL-Controller

SMART570®
Оснащення
Розмір дисплею 5,7"
ISO-BUS OK
Керування фіксацією проліту насіння OK
Фіксація рівня завантажувальної воронки OK
Фіксація обертів вентилятору OK
Фіксація обертів дозатору OK
Фіксація обертів мотору OK
Кількість моторів (для дозування) 3
Керуваня клапанами колійних рядків OK
Зображення позиції сіючої секції OK
Керування робочим освітленням OK
Керування освітленням у завантажувальній воронці OK
Керування робочими органами OK
Керування передсхідним маркуванням OK
Додання посівної дози протягом роботи OK
Мікро посів OK
Одночасно ввімкнених дисплеїв 1
Вхід для камер x
GSM-модем x

Müller Elektronik: ISOBUS DRILL-Controller

Topcon XD+
Оснащення
Розмір дисплею 12,1"
ISO-BUS OK
Керування фіксацією проліту насіння OK
Фіксація рівня завантажувальної воронки OK
Фіксація обертів вентилятору OK
Фіксація обертів дозатору OK
Фіксація обертів мотору OK
Кількість моторів (для дозування) 3
Керуваня клапанами колійних рядків OK
Зображення позиції сіючої секції OK
Керування робочим освітленням OK
Керування освітленням у завантажувальній воронці OK
Керування робочими органами OK
Керування передсхідним маркуванням OK
Додання посівної дози протягом роботи OK
Мікро посів OK
Одночасно ввімкнених дисплеїв 5
Вхід для камер OK
GSM-модем за додаткову оплату

Müller Elektronik: ISOBUS DRILL-Controller

x Не можна докупити
OK У базовій комплектації

Робочі інструменти

Удобрювальний диск
Культиваторний диск
Долото MULTICARBIDE
Долото з вістрям MULTICARBIDE
Долото CARBIDE

Утворення технологічної колії

Клапан технологічної колії
Section Control

Додаткове оснащення

Двухшлангове одноконтурне пневматичне гальмо

Falcon 4 і Falcon 6 - за додаткову оплату.
Falcon 8 - в стандартному оснащенні.

Розрихлювач слідів коліс трактора
Позначення технологічної колії
Гідравлічно складаються маркери

Маркери управляються гідравлічно і автоматично за допомогою системи управління.

Збільшений бункер

Об'єм 8 000 літрів

Візок для полегшення заміни передньої секції
