Передпосівний агрегат Kompaktomat MAX

Передпосівний агрегат Kompaktomat MAX



Передпосівний агрегат Kompaktomat MAX

Технології

1 Розпушування слідів коліс трактора. Ідеальне розпушування забезпечує рівномірність сходів після посіву.
2 Первинне вирівнювання поверхні грунту. Акуратно вирівняна поверхня ґрунту полегшує наступне рівномірне розпушування для посівного ложа.
3 Попередня обробка грунту переднім катком. Передній каток подрібнює грудки на поверхні.
4 Формування посівного ложа. Розпушування і підрізання бур'янів стрілчастими або долотовими лапами на задану глибину. Глибина повинна бути такою ж як і глибина посіву. При використанні стрілчастих лап відбувається підрізання ґрунту по всій площі та знищення бур'янів.
5 Вирівнювання поверхні за секцією розпушування.
6 Ущільнення грунту заднім катком. Каток дрібно подрібнює рештки грудок і забезпечує остаточну підготовку посівного ложа з повністю відновленою структурою грунту. Відновлення капілярності грунту підтягує вологу до поверхні для рівномірних сходів навіть у посушливі періоди.
7 Фінальне вирівнювання поверхні грунту. Задня зубчаста планка забезпечить ідеальну структуру і мінімальну грудку грунту для подальшого посіву.

Передпосівні комбінатори Kompaktomat - це випробувані агрегати призначені для передпосівної підготовки поля після оранки та іншої основного обробітку грунту. За один прохід грунт ідеально підготовлений для посіву без необхідності подальшого обробітку.

Робоча ширина до 15,7 м

Широкозахватний агрегат Kompaktomat можливий з робочою шириною захвату 12,5 м і 15,7 м, які призначені для господарств, що мають трактори потужністю до 600 к.с.

Прекрасне вирівнювання поверхні і подрібнення грудок

Передпосівні агрегати Kompaktomat - це чудове вирівнювання поверхні, подрібнення грудок і утворення оптимально ущільненого посівного ложа. Поле ідеально вирівнюється також завдяки задній волокуші, яка дозволить розподілити і великі нерівності.

Передпосівні комбінатори Kompaktomat - це випробувані агрегати призначені для передпосівної підготовки поля після оранки та іншої основного обробітку грунту. За один прохід грунт ідеально підготовлений для посіву без необхідності подальшого обробітку.

Робоча ширина до 15,7 м

Широкозахватний агрегат Kompaktomat можливий з робочою шириною захвату 12,5 м і 15,7 м, які призначені для господарств, що мають трактори потужністю до 600 к.с.

Прекрасне вирівнювання поверхні і подрібнення грудок

Передпосівні агрегати Kompaktomat - це чудове вирівнювання поверхні, подрібнення грудок і утворення оптимально ущільненого посівного ложа. Поле ідеально вирівнюється також завдяки задній волокуші, яка дозволить розподілити і великі нерівності.

За один прохід відмінно підготує посівне ложе

Завдяки високій робочій швидкості і великий ширині захвату агрегатом Kompaktomat вдається досягти відмінної продуктивності. Істотним при цьому є те, що завдяки своїй продуманій конструкції і невеликій вecу може Kompaktomat підготувати посівне ложе після оранки за один прохід, грунт обробляється не тільки на поверхні, але і по цілому профілем.

Kompaktomat виконує  за один прохід кілька робочих операцій, завдяки яким поверхня поля вирівнюється і оптимально ущільнюється. У розпушеному грунті відновлюється капілярність і у потрібній глибині створюється посівне ложе. Грудки м'яко подрібнені.

Простота в експлуатації

За вимогою замовника комбінатор можна обладнати гідравлічним налаштування глибини лемішної секції та гідравлічним налаштуванням передньої волокуші.

Мінімальні витрати на обслуговування

Елементи управління передпосівного комбінатора розроблені з урахуванням максимальної безпеки персоналу. Простий і якісний дизайн вимагає мінімальних витрат на обслуговування.

Транспортування по дорогах не є проблемою

Всі варіанти машин для транспортування складаються так, щоб їх максимальна транспортна ширина і максимальна транспортна висота були 3 і 4 метри відповідно. Складання є гідравлічним і відбувається автоматично.

НЕВІРНО
При нерівномірному обробітку поля будуть нерівномірні сходи рослин.
ВІРНО
Рівномірний обробіток поля передпосівним комбінатором Kompaktomat зумовлює рівномірні сходи рослин.

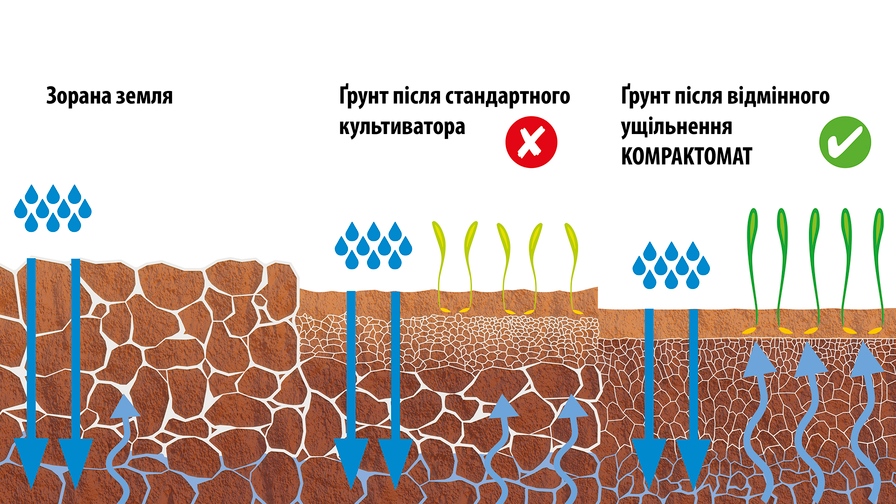

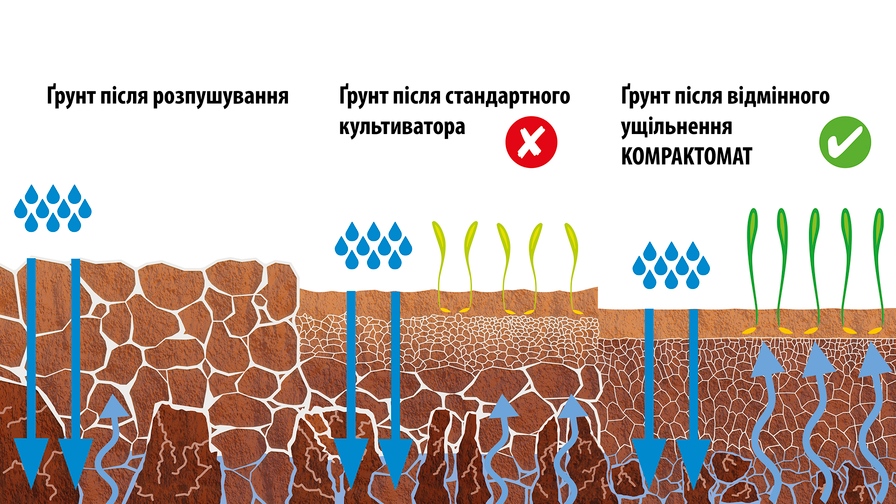

Відмінне ущільнення → забезпечення водопоглинання та підйому води

Висока продуктивність і якість роботи

  • 7 операцій вироблених за один прохід.
  • Висока робоча швидкість до 12 км /год.
  • Оптимальне ущільнення і відновлення капілярністі забезпечує якісні сходи кожної культури.
  • Точне регулювання глибини роботи робочих органів забезпечує відмінну підготовку посівного ложа.
  • Автоматичний захист робочих органів забезпечує невпинну роботу.
  • Відмінний ефект вирівнювання полів.
  • 7 операцій вироблених за один прохід.
  • Висока робоча швидкість до 12 км /год.
  • Оптимальне ущільнення і відновлення капілярністі забезпечує якісні сходи кожної культури.
  • Точне регулювання глибини роботи робочих органів забезпечує відмінну підготовку посівного ложа.
  • Автоматичний захист робочих органів забезпечує невпинну роботу.
  • Відмінний ефект вирівнювання полів.

Техніка

Передпосівний агрегат Kompaktomat MAX

  1. Розрихлювач сліду коліс трактора для розм'якшення ущільненої землі.
  2. Пластина передньої волокуші для попереднього вирівнювання поверхні.
  3. Передній коток для первинного роздрібнення грудок.

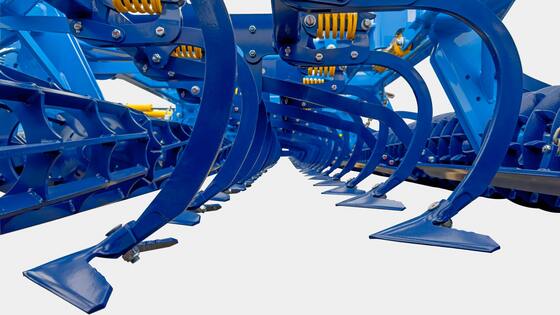

  4. Робоча секція подрізає і розпушує грунт.
  5. Пластина середньої волокуші вирівняє розпушений грунт і далі спрямує його під задній коток.
  6. Задній коток для дрібного  обробітку грунту.
  7. Пластина задньої волокуші ідеально вирівнює поверхню.

Потужна конструкція

Леговані високоміцні матеріали спільно з технологією eXtra STEEL line є гарантією тривалого терміну служби наших машин у найважчих умовах.

Високоміцні матеріали
У ключових вузлах використані леговані високопрочностние матеріали для тривалого терміну служби. Полегшена конструкція рами.
Потужна волокуша
Потужна пластина передньої волокуші забезпечує зрізання нерівностей, що виникли після оранки.
Захист робочих органів
Автоматичне спрацьовування захисту робочих органів.

Просте обслуговування

Завдяки мінімальній кількості місць регулювання і змащення, обслуговування, регулювання і і управління є дуже простими процесами, з якими впорається будь-хто.

  • Мінімум місць регулювання.
  • Мінімум місць змащення.
Пластина передньої волокуші
Регулювання висоти пластини передньої вилікуєш.
Пластина передньої волокуші за стрілчастими лапами
Регулювання висоти пластини передньої вилікуєш за стрілчастими лапами.
Робоча глибина
Регулювання робочої глибини.

Продумана конструкція

Перевагою конструкції цього агрегату є його широке застосування і регулювання які забезпечують велику різноманітність можливостей роботи.

Складання для транспортування дозволяє:

  • Складання у компактну конструкцію.
  • Забезпечити безпроблемне транспортування по дорогах.

Перевагою конструкції цього агрегату є його широке застосування і регулювання які забезпечують велику різноманітність можливостей роботи.

Складання для транспортування дозволяє:

  • Складання у компактну конструкцію.
  • Забезпечити безпроблемне транспортування по дорогах.

Можливість вибору з декількох варіантів робочих секцій

Відмінності між окремими секціями описані в таблицях Оснащення

Секція AL
Секція CF
Секція AP

Параметри

Технічні параметри Одиниця виміру Kompaktomat
K 1250 MAX
Kompaktomat
K 1570 MAX
Робоча ширина мм 12 500 15 700
Транспортна ширина мм 3 000 3 000
Транспортна висота мм  3 500 3 500
Загальна довжина агрегату мм 9 550 9 550
Робоча глибина мм 0 - 100 0 - 100
Кількість стійок - стрілчасті AL
Кількість стійок – долотові CF
Кількість стійок - стрілчасті AP
шт 53
119
53
67
149
67
Продуктивність                          ha/h 12–15 13–20
Потужність тягового засобу 1 кВт
 Л.с.
243
330
316
430
Робоча швидкість                  км /год 10–14 10–14
Максимальна транспортна швидкість 4 км /год 20 20
Гранично допустимий схил          ° 6 6
Розмір коліс - транспорт      19,0/45-17 19,0/45-17
 Тип гальма / приводу 3   пневмо / двухшланговий пневмо / двухшланговий
 Тиск повітря 3 кПа 8,5 8,5
Гальма   300/60 300/60
Кількість гідравлічних контурів / тиск bar  4–6 / 200 5–7 / 200
Кількість гідравлічних муфт / тип      8–12 / ISO 12,5 10–14 / ISO 12,5

Вимоги до тягового засобу
Висота нижньої навішування

мм 600–650 600–650

Вимоги до тягового засобу

мм фаркоп K80; ok Ø 50, 70 мм
Навантаження на шасі                кг 4 350 / 4 350 5 000 / 5 000
Вага агрегату 2 кг 10 500 12 500

Передпосівний агрегат Kompaktomat MAX LONG

Технічні параметри Одиниця виміру Kompaktomat
K 1250 MAX LONG
Kompaktomat
K 1570 MAX LONG
Робоча ширина мм 12 500 15 700
Транспортна ширина мм 3 000 3 000
Транспортна висота мм  3 500 3 500
Загальна довжина агрегату мм 9 800 9 800
Робоча глибина мм 0 - 100 0 - 100
Кількість стійок - стрілчасті AL
Кількість стійок – долотові CF
Кількість стійок - стрілчасті AP
Кількість стійок - стрілчасті AL4
шт 53
119
53
95
67
149
67
118
Продуктивність                          ha/h 12–15 13–20
Потужність тягового засобу 1 кВт
 Л.с.
243
330
316
430
Робоча швидкість                  км /год 10–14 10–14
Максимальна транспортна швидкість 4 км /год 20 20
Гранично допустимий схил          ° 6 6
Розмір коліс - транспорт      19,0/45-17 19,0/45-17
 Тип гальма / приводу 3   пневмо / двухшланговий пневмо / двухшланговий
 Тиск повітря 3 кПа 8,5 8,5
Гальма   300/60 300/60
Кількість гідравлічних контурів / тиск bar  4–6 / 200 5–7 / 200
Кількість гідравлічних муфт / тип      8–12 / ISO 12,5 10–14 / ISO 12,5

Вимоги до тягового засобу
Висота нижньої навішування

мм 600–650 600–650

Вимоги до тягового засобу

мм фаркоп K80; ok Ø 50, 70 мм
Навантаження на шасі                кг 4 600 / 4 600 5 350 / 5 350
Вага агрегату 2 кг 11 200 13 500

1 Рекомендована потужність тягового засобу / трактора - дійсне тягове зусилля може значно відрізнятися в залежності від глибини обробітку, ґрунтових умов, схилу ділянки, зносу робочих органів і від їхнього регулювання.
2 Вага агрегату у варіанті: передній планчатий рівний каток, секція АL, задній Crosskill каток з волокушею.
3 Альтернативни гальмо: гідравлічне, тиск 130 ± 5бар (призначений для французького ринку).
4 Транспортування / гальмівна система: При русі по дорогах загального користування дотримуйтесь правил дорожнього руху вашого регіону. Вивчіть законодавство щодо максимального допустимої ваги і меж навантажень на вісь, а також підключення гальмівної системи. Якщо у вас виникнуть будь-які питання, звертайтеся до нашому регіональному торговому представнику.

PS - полунавесной складаний агрегат



Модульність

Kompaktomat STANDARD - підходить для інтенсивного обробітку ґрунту після оранки з малою кількістю рослинних решток

Kompaktomat LONG - підходить для обробітку ґрунту після культивації з великою кількістю подрібнених рослинних решток на поверхні

Обладнання

Фотогалерея

Вiдео

Файли

Інструкції з використання

Обладнання

Котки

Crosskill коток CR
Діаметр 400 мм
Вага 133 кг/м



Використовується тільки як задній коток.

Відмінна робота на легких, середніх і важких грунтах, якісно ущільнює поверхню і подрібнює грудки.

Подвійний Crosskill коток DCR
Діаметр 400 мм
Вага 185 кг/м



Використовується тільки як задній коток.

Відмінна робота на легких, середніх і важких грунтах, якісно ущільнює поверхню і подрібнює грудки. У порівнянні з Сrosskill катком ще інтенсивніше розбиває грудки.

Планчатий рівний коток SB
Діаметр 400 мм
Вага 70 кг/м



Можна використовувати як передній і як задній коток.

Якісно подрібнює грудки. Не використовується для дуже вологих умов.

Планчатий рівний коток BR
Діаметр 400 мм
Вага 63 кг/м



Можна використовувати як передній і як задній коток.

Якісно подрібнює грудки. Не використовується для дуже вологих умов.

Ring коток RR
Діаметр 400 мм
Вага 115 кг / м



Можна використовувати як передній і як задній коток.

Якісна робота для будь-яких умов, добре дотримується глибини. Використовується для будь-яких умов.

Дуже важливий правильний вибір типу заднього котка, який має великий вплив на остаточну якість обробітку. Вибір типу котка залежить від типу грунтів і способу використання машини.

Коток Crosskill
CR
Подвійний crosskill
DCR
Планчатий
BR
Планчатий спіральний
SB
Ring
RR
Подрібнення  ●●●● ●●●● ●●●○ ●●●○ ●●○○
Ущільнення  ●●●● ●●●● ●●●○ ●●●○ ●●●●
Контроль глибини  ●○○○ ●●○○ ●●●○ ●●●○ ●●●●
Стійкість до забивання  ●●●○ ●●●● ●●○○ ●●●○ ●●●●
Придатність для кам'янистого грунту  ●●○○ ●●○○ ●●●○ ●●●○ ●●●○
Придатність для мокрих грунтів  ●●○○ ●●●○ ●○○○ ●●●○ ●●●●
Важкий грунт  ●●●○ ●●●● ●●○○ ●●○○ ●●●○
Середний грунт  ●●●● ●●●● ●●●○ ●●●○ ●●●○
Легкий грунт  ●●●● ●●●● ●●●● ●●●● ●●●○

Робочі інструменти

Долота Компактомату

Для секцій AL / AP.

Долото CARBIDE

Для секції CF.

Вістря лемеша

Для секції CF.


Секція

Секція AL

Секція оснащена стійками зі стрілчастими лапами шириною 25 см у два ряди. Кожна стійка має захист листової пружиною. Ця секція призначена для легких  ґрунтових умов без великої кількості рослинних залишків. За секцією стандартно встановлюється планчата  волокуша.

Секція CF

Секція оснащена стійками з вузькими долотами шириною 3,5 см в чотири ряди. Ця Долотова секція використовується насамперед навесні для обробітку  дуже вологих і важких грунтів, коли не бажано піднімати на поверхню вологий грунт. За лемішами стандартно розташована направляюча рейка.

Секція AP

Універсальна секція оснащена стійками зі стрілчастими лапами шириною 25 см у два ряди. Стрілчасті лапи встановлені на стійки, які завдяки своїй формі забезпечать високу прохідність рослинних залишків. Тому ця секція використовується насамперед на ділянках з великою кількістю подрібнених рослинних решток і у важких умовах. За секцією стандартно встановлюється  планчата волокуша.

Секція AL AL-L 1 CF CF-L 1 AP AP-L 1 AL4 1
Кількість рядів доліт (шт) /
Відстань між рядами (мм)
2 / 400  2 / 510 4 / 240  4 / 265 2 / 490  2 / 600 4 / 270
Волокуша за лемехами ●●●● ●●●● ●●●● ●●●● ●●●● ●●●● ●●●●
Обробіток цілої площі ●●●● ●●●● ●●○○ ●●○○ ●●●● ●●●● ●●●●
Придатність для легких грунтів ●●●● ●●●● ●●●● ●●●● ●●●● ●●●● ●●●●
Придатність для середніх грунтів ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●●
Придатність для важких грунтів ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●●
Придатність для кам'янистих і легких грунтів ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●○
Придатність для вологих грунтів ●●○○ ●●○○ ●●●● ●●●● ●●○○ ●●○○ ●●●○
Стійкість до забивання ●●○○ ●●○○ ●●●○ ●●●○ ●●●○ ●●●○ ●●●○

1 Розділ призначений для Kompaktomat LONG. Завдяки збільшеному кроку відрізняється кращою пропускною здатністю.


Розрихлювач слідів

Розрихлювач слідів зі стрілчастою лапою CA

Розрихлювач слідів  із стрілчастою лапою і автоматичною системою спрацьовування захисту. Призначений для легких грунтів, де немає "витягування" вологих грудок на поверхню.

Розрихлювач слідів долотовий CC

Розрихлювач слідів  долотовий з автоматичною системою спрацьовування захисту. Призначений для важких грунтів, де може відбуватися "витягування" вологих грудок на поверхню. Положення розрихлювача слідів  регулюється окремим гідравлічним контуром.




Передня волокуша

Жорстка волокуша

Являє собою зубчасту планку з автоматичною системою спрацьовування захисту. Міцна конструкція для відмінного розрівнювання грубої борозни.
FL = жорстко закріплена механічна волокуша, FH = жорстко закріплена гідравлічна волокуша.


Секція фінішної обробки

Потужна волокуша

Потужна пластина передньої волокуші забезпечує зрізання нерівностей, що виникли після оранки.

Упори рейки волокуші

Поворотні упори для можливості більш агресивного налаштування задньої рейки волокуші.

Коток кінцевої обробки RF

Активне дроблення залишків грудок після заднього котка.

Коток кінцевої обробки RFC

Активне дроблення залишків грудок після заднього котка.


Варіанти навіски

Зчіпна серга

Зчіпна серга ø 50 мм або ø 70 мм., Максимальна вертикальне навантаження 3000 кг.

Навіска K80 Ø 80 мм

Фаркоп K80. максимальна вертикальне навантаження 3000 кг.


Додаткове оснащення

Гідравлічне регулювання глибини

Підвищення продуктивності:

  • комфортне управління з кабіни трактора
  • можливість плавного налаштування положення в залежності від поточних умов без необхідності зупиняти машину
  • усунення неприємних фізичних навантажень

Можна встановити додатково і на старіші машини.

Гідравлічне управління волокушами

Підвищення продуктивності:

  • комфортне управління з кабіни трактора
  • можливість плавного налаштування положення в залежності від поточних умов без необхідності зупиняти машину
  • усунення неприємних фізичних навантажень

Можна встановити додатково і на старіші машини.
