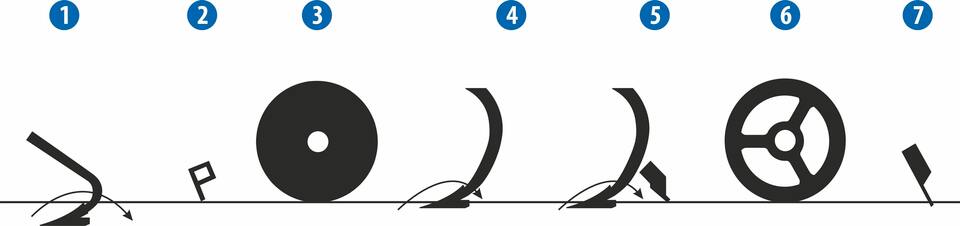

| 1 | Розпушування слідів коліс трактора. Ідеальне розпушування забезпечує рівномірність сходів після посіву. |
| 2 | Первинне вирівнювання поверхні грунту. Акуратно вирівняна поверхня ґрунту полегшує наступне рівномірне розпушування для посівного ложа. |
| 3 | Попередня обробка грунту переднім катком. Передній каток подрібнює грудки на поверхні. |
| 4 | Формування посівного ложа. Розпушування і підрізання бур'янів стрілчастими або долотовими лапами на задану глибину. Глибина повинна бути такою ж як і глибина посіву. При використанні стрілчастих лап відбувається підрізання ґрунту по всій площі та знищення бур'янів. |
| 5 | Вирівнювання поверхні за секцією розпушування. |
| 6 | Ущільнення грунту заднім катком. Каток дрібно подрібнює рештки грудок і забезпечує остаточну підготовку посівного ложа з повністю відновленою структурою грунту. Відновлення капілярності грунту підтягує вологу до поверхні для рівномірних сходів навіть у посушливі періоди. |
| 7 | Фінальне вирівнювання поверхні грунту. Задня зубчаста планка забезпечить ідеальну структуру і мінімальну грудку грунту для подальшого посіву. |
Передпосівні комбінатори Kompaktomat - це випробувані агрегати призначені для передпосівної підготовки поля після оранки та іншого основного обробітку грунту. За один прохід грунт ідеально підготовлений для посіву без необхідності подальшого обробітку.
Передпосівні агрегати Kompaktomat - це чудове вирівнювання поверхні, подрібнення грудок і утворення оптимально ущільненого посівного ложа. Поле ідеально вирівнюється також завдяки задній волокуші, яка дозволить розподілити і великі нерівності.
Передпосівні комбінатори Kompaktomat - це випробувані агрегати призначені для передпосівної підготовки поля після оранки та іншого основного обробітку грунту. За один прохід грунт ідеально підготовлений для посіву без необхідності подальшого обробітку.
Передпосівні агрегати Kompaktomat - це чудове вирівнювання поверхні, подрібнення грудок і утворення оптимально ущільненого посівного ложа. Поле ідеально вирівнюється також завдяки задній волокуші, яка дозволить розподілити і великі нерівності.
Завдяки високій робочій швидкості можна і з невеликою шириною захвату агрегатом Kompaktomat досягти великої продуктивності. Істотним при цьому є те, що завдяки своїй продуманій конструкції і невеликої ваги Kompaktomat може підготувати посівне ложе після оранки за один прохід, грунт обробляється не тільки на поверхні, але і по цілому профілю.

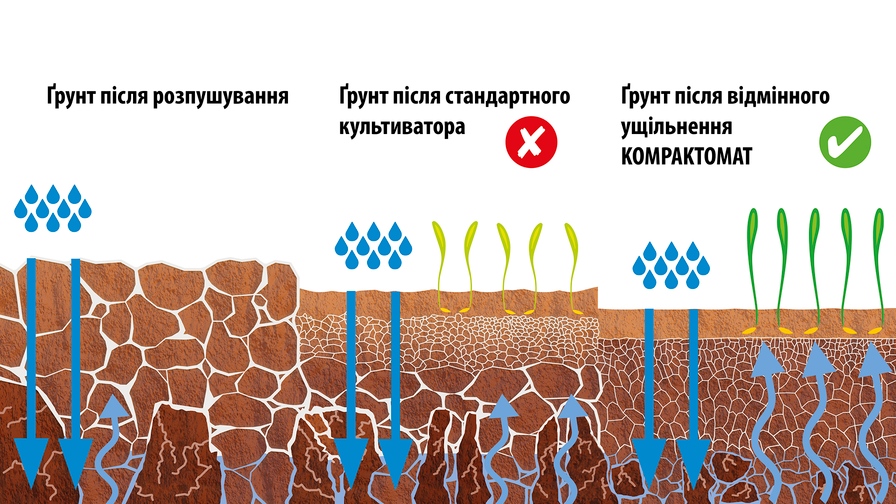

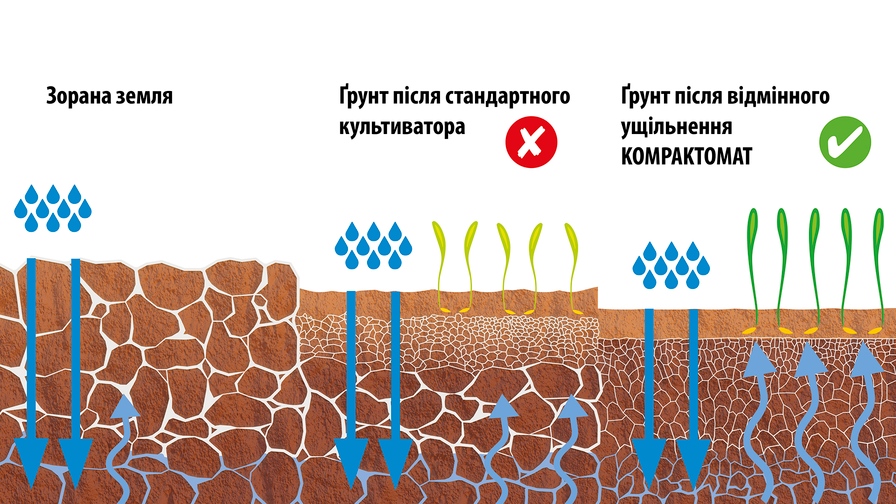

Kompaktomat виконує за один прохід кілька робочих операцій, завдяки яким поверхня поля вирівнюється і оптимально ущільнюється. У розпушеному грунті відновлюється капілярність і у потрібній глибині створюється посівне ложе. Грудки м'яко подрібнені.
Завдяки високій робочій швидкості можна і з невеликою шириною захвату агрегатом Kompaktomat досягти великої продуктивності. Істотним при цьому є те, що завдяки своїй продуманій конструкції і невеликої ваги Kompaktomat може підготувати посівне ложе після оранки за один прохід, грунт обробляється не тільки на поверхні, але і по цілому профілю.
Kompaktomat виконує за один прохід кілька робочих операцій, завдяки яким поверхня поля вирівнюється і оптимально ущільнюється. У розпушеному грунті відновлюється капілярність і у потрібній глибині створюється посівне ложе. Грудки м'яко подрібнені.
Елементи управління передпосівного комбінатора розроблені з урахуванням максимальної безпеки персоналу. Простий, але якісний дизайн потребує мінімальних витрат на обслуговування.
Леговані високоміцні матеріали спільно з технологією eXtra STEEL line є гарантією тривалого терміну служби наших машин у найважчих умовах.
Завдяки мінімальній кількості місць регулювання та змащення обслуговування, регулювання і управління є дуже простими процесами, з якими впорається будь-хто.
Відмінності між окремими секціями описані в таблицях Оснащення
| Технічні параметри | Одиниця виміру | Kompaktomat K 250 N |
Kompaktomat K 300 N |
Kompaktomat K 400 NS |
Kompaktomat K 500 NS |
Kompaktomat K 600 NS |
|---|---|---|---|---|---|---|
| Робоча ширина | мм | 2 580 | 3 000 | 4 000 | 5 000 | 6 000 |
| Транспортна ширина | мм | 2 580 | 3 000 | 3 000 | 3 000 | 3 000 |
| Загальна довжина агрегату | мм | 2 640 | 2 640 | 2 930 | 3 200 | 3 200 |
| Робоча глибина | мм | 0–100 | 0–100 | 0–100 | 0–100 | 0–100 |
| Кількість стійок - стрілчасті AL Кількість стійок – долотові CF Кількість стійок - стрілчасті AP |
шт | 11 26 11 |
13 30 12 |
18 39 16 |
23 49 23 |
27 59 24 |
| Продуктивність | га / год | 2–3 | 2,2–3,2 | 3–4 | 5–6 | 6–7,2 |
|
Потужність тягового засобу 1 |
кВт Л.с. |
55 75 |
70 95 |
90 125 |
120 165 |
130 180 |
| Робоча швидкість | км / год | 10–14 | 10–14 | 10–14 | 10–14 | 10–14 |
| Гранично допустимий схил | ° | 11 | 11 | 6 | 6 | 6 |
| Кількість гідравлічних контурів / тиск | bar | 0 | 0 | 1–3 / 200 | 1–3 / 200 | 1–3 / 200 |
| Кількість гідравлічних муфт / тип | шт | 0 | 0 | 2–6 / ISO 12,5 | 2–6 / ISO 12,5 | 2–6 / ISO 12,5 |
| Вимоги до тягового засобу | TBZ кат. 2 | TBZ кат. 2 | TBZ кат. 3 | TBZ кат. 3 | TBZ кат. 3 | |
| Вимоги до тягового засобу Відстань плечей на ТТН (виміряно уздовж осі) |
мм | 870 ± 1,5 | 870 ± 1,5 | 1010 ± 1,5 | 1010 ± 1,5 | 1010 ± 1,5 |
| Вимоги до тягового засобу Діаметр отвору для нижнього пальця |
мм | 29 | 29 | 37,5 | 37,5 | 37,5 |
| Вимоги до тягового засобу Діаметр отвору для верхнього пальця |
мм | 26 | 26 | 32,5 | 32,5 | 32,5 |
| Вага агрегату 2 | кг | 1 155 | 1 510 | 2 670 | 3 150 | 3 500 |
1 Рекомендована потужність тягового засобу / трактора - дійсне тягове зусилля може значно відрізнятися в залежності від глибини обробітку, ґрунтових умов, схилу ділянки, зносу робочих органів і від їхнього регулювання.
2 Вага агрегату у варіанті: передній планчатий рівний коток, секція AP, задній Crosskill коток з волокушею.
Транспортування / гальмівна система: При русі по дорогах загального користування дотримуйтесь правил дорожнього руху вашого регіону. Вивчіть законодавство щодо максимального допустимої ваги і меж навантажень на вісь, а також підключення гальмівної системи. Якщо у вас виникнуть будь-які питання, звертайтеся до нашому регіональному торговому представнику.
N - навісний агрегат
NS - навісний складаний агрегат
Ми постійно вдосконалюємо і впроваджуємо інновації в нашу продукцію, щоб забезпечити найкраще рішення для сучасних технологічних тенденцій і задовольнити вимоги клієнтів. З цієї причини деякі з пропонованих продуктів можуть бути виготовлені інакше, ніж зображено на сайті. Технічні характеристики та параметри машини буде уточнено та підтверджено під час замовлення.
| Діаметр | 400 мм |
| Вага | 115 кг / м |
Можна використовувати як передній і як задній коток.
Якісна робота для будь-яких умов, добре дотримується глибини. Використовується для будь-яких умов.
| Діаметр | 400 мм |
| Вага | 133 кг/м |
Використовується тільки як задній коток.
Відмінна робота на легких, середніх і важких грунтах, якісно ущільнює поверхню і подрібнює грудки.
| Діаметр | 400 мм |
| Вага | 185 кг/м |
| Відстань між котками | 274 мм |
Використовується тільки як задній коток.
Відмінна робота на легких, середніх і важких грунтах, якісно ущільнює поверхню і подрібнює грудки. У порівнянні з Сrosskill катком ще інтенсивніше розбиває грудки.
| Діаметр | 400 мм |
| Вага | 70 кг/м |
Можна використовувати як передній і як задній коток.
Якісно подрібнює грудки. Не використовується для дуже вологих умов.
| Діаметр | 400 мм |
| Вага | 63 кг/м |
Можна використовувати як передній і як задній коток.
Якісно подрібнює грудки. Не використовується для дуже вологих умов.
Дуже важливий правильний вибір типу заднього котка, який має великий вплив на остаточну якість обробітку. Вибір типу котка залежить від типу грунтів і способу використання машини.
| Коток | Crosskill CR |
Подвійний crosskill DCR |
Планчатий BR |
Планчатий спіральний SB |
Ring RR |
|---|---|---|---|---|---|
| Подрібнення | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●○○ |
| Ущільнення | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●● |
| Контроль глибини | ●○○○ | ●●○○ | ●●●○ | ●●●○ | ●●●● |
| Стійкість до забивання | ●●●○ | ●●●● | ●●○○ | ●●●○ | ●●●● |
| Придатність для кам'янистого грунту | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Придатність для мокрих грунтів | ●●○○ | ●●●○ | ●○○○ | ●●●○ | ●●●● |
| Важкий грунт | ●●●○ | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Середний грунт | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●○ |
| Легкий грунт | ●●●● | ●●●● | ●●●● | ●●●● | ●●●○ |
Для секцій AL / AP і слідорозпушувачів.
Для секції CF.
Для секції CF.
Для слідорозпушувачів.
Універсальна культиваційна секція оснащена стрілоподібними лемешами завширшки 27 см, розташованими в два ряди. Сошники встановлені на санчатах із геометрією, що поліпшує проходження рослинних залишків. Тому дана сошникова секція підходить для ділянок із великою кількістю подрібнених рослинних решток і для важких ґрунтів. У стандартній комплектації за робочими стійками встановлено регульовану за висотою вирівнювальну волокушу.
Розпушувальна секція оснащена лемешами завширшки 27 см, розташованими в два ряди. Ця секція підходить для легких ґрунтів без рослинних залишків. За сошниками стандартно встановлюється регульована за висотою вирівнювальна планка.
Секція оснащена вузькими долотами завширшки 3,5 см, розташованими в чотири ряди. Ця секція підходить для обробітку ґрунту навесні, коли небажано витягувати вологий ґрунт на поверхню, або на важких ґрунтах. За сошниками стандартно встановлюється вирівнювальна борона.
| Секція | AL | AL-L 1 | CF | CF-L 1 | AP | AP-L 1 | AL4 1 |
|---|---|---|---|---|---|---|---|
| Кількість рядів доліт (шт) / Відстань між рядами (мм) |
2 / 400 | 2 / 510 | 4 / 240 | 4 / 265 | 2 / 490 | 2 / 600 | 4 / 270 |
| Волокуша за лемехами | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Обробіток цілої площі | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●●● |
| Придатність для легких грунтів | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Придатність для середніх грунтів | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Придатність для важких грунтів | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●● |
| Придатність для кам'янистих і легких грунтів | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●● | ●●●● | ●●●○ |
| Придатність для вологих грунтів | ●●○○ | ●●○○ | ●●●● | ●●●● | ●●○○ | ●●○○ | ●●●○ |
| Стійкість до забивання | ●●○○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
1 Розділ призначений для Kompaktomat LONG. Завдяки збільшеному кроку відрізняється кращою пропускною здатністю.
Kompaktomat K 500 NS + K 600 NS
Конструкція навісного агрегату не дозволяє розмістити розрихлювач слідів прямо біля машини. З цієї причини, можливо між трактором і навісний прикріпити додаткову раму з розрихлювачем слідів. Конструкція розрихлювача слідів встановлюється до машини на ТТН.
Kompaktomat K 300 N + K 400 NS
Автоматично розблокований розпушувач слідів трактора з двостороннім долотом. Більше підходить для важчих ґрунтів, де є ризик «витягування» вологих грудок на поверхню.
Зубчаста волокуша з автоматичним спрацьовуванням. Міцна конструкція для точного вирівнювання грубої борозни.
FL = жорстко закріплена механічна волокуша, FH = жорстко закріплена гідравлічна волокуша.
Являє собою окремі лопатковідние сегменти з автоматичною системою спрацьовування захисту. Міцна конструкція дозволяє краще подрібнити грудки грубої борозни.
L = Flexi-board, FB = Flexi-board гідравлічна.
Окремі лопатки-ножі працюють як єдиний робочий орган і мають підвищену стійкість.
Пасивне вирівнювання ґрунту після заднього котка. Різна агресивність кута нахилу волокуші регулюється за допомогою поворотних упорів. Може застосовуватися після всіх типів задніх котків.
Активне дроблення залишків грудок після заднього котка.
Активне дроблення залишків грудок після заднього котка.
