DUOLENT NS

Розпушування до 35 см з відмінною заробкою решток

Технології

Чизельний культиватор Duolent

Duolent NS: Лущення на глибину до 6–20 см

Duolent NS: Розпушування на глибину до 35 см

1	Зона розпушування. Глибина розпушування має широкий діапазон 6–35 см. При розпушенні від 6 до 20 см можна використовувати крила для підрізання ґрунту по всій площі. Долота для розпушування з оптимізованої геометрією, розташовані в двох рядах забезпечують відмінне підрізання і інтенсивне перемішування ґрунту з рослинними рештками при низькому тяговому опорі.
2	Зона вирівнювання поверхні. Вирівнюючі диски підсилюють ефект заробки рослинних решток.
3	Зона подрібнення грудок і зворотного ущільнення грунту. Оптимальне зворотне ущільнення грунту забезпечує гарне вбирання опадів, а також підтягування грунтової вологи до поверхні.

Висока продуктивність і якість робіт

Висока робоча швидкість до 12 км / год.
Низький тяговий опір і відмінне перемішування ґрунту завдяки оптимізованій формі лап.
Відмінна прохідність рослинних решток завдяки кроку лап в ряду 420 мм.
Спіральна форма верхньої частини лап для контрольованого потоку грунту.
Робочі органи з пластинами з твердосплава для мінімального зносу.

Висока робоча швидкість до 12 км / год.
Низький тяговий опір і відмінне перемішування ґрунту завдяки оптимізованій формі лап.
Відмінна прохідність рослинних решток завдяки кроку лап в ряду 420 мм.
Спіральна форма верхньої частини лап для контрольованого потоку грунту.
Робочі органи з пластинами з твердосплава для мінімального зносу.

Техніка

Чизельний культиватор Duolent DX N/NS

Масивні долота, розташовані в 2-х рядах, для якісного розпушування грунту і заробці рослинних решток.
Зубчасті диски для створення дрібної структури на поверхні грунту.
Задній коток для гарного прикочування ґрунту, подрібнення грудок і вирівнювання поверхні.

Масивна конструкція

Поліпшені високоміцні матеріали в поєднанні з технологією eXtra STEEL line гарантують тривалий термін служби в найважчих умовах експлуатації.

Високоміцні матеріали

У ключових вузлах використані поліпшені високоміцні матеріали для тривалого терміну служби. Рама посиленої конструкції, розрахована на великі навантаження.

Зносостійка сталь

Лапи мають перевірену надійну конструкцію з надміцної зносостійкої сталі.

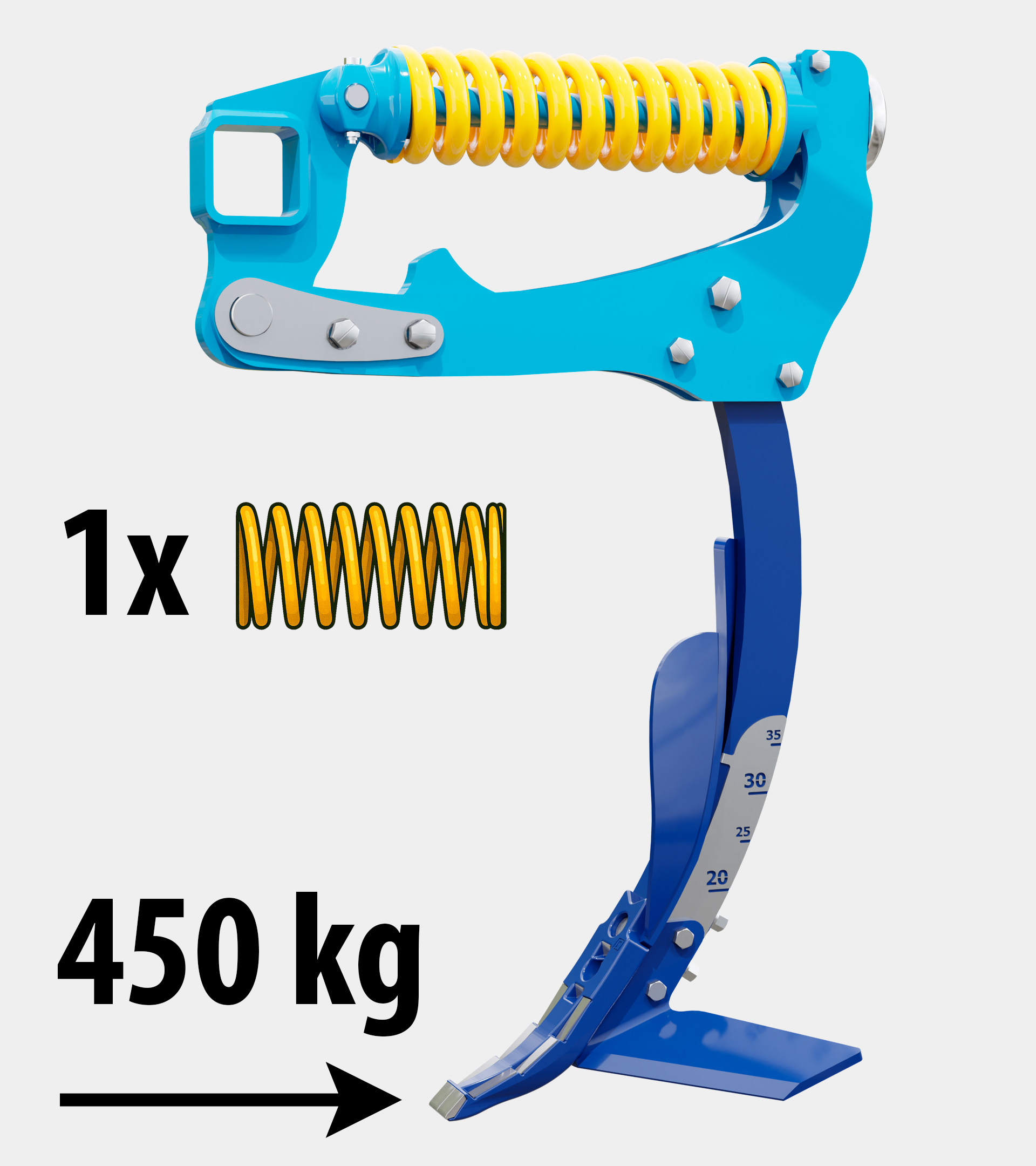

Пружинний захист

Стійка і не потребуючий догляду захист з високим зусиллям спрацьовування 450 кг.

Графік зусилля спрацьовування захисту

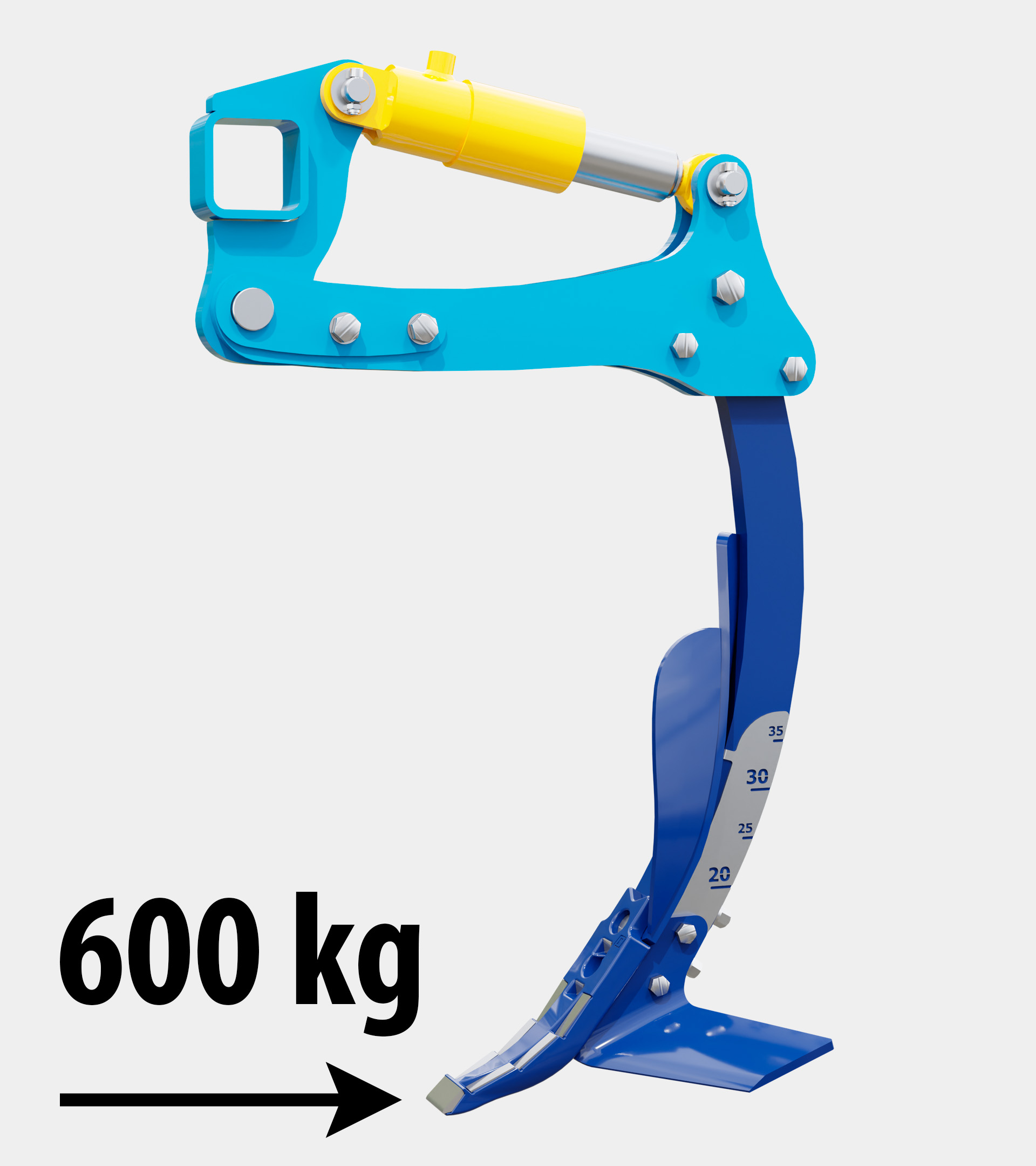

Захист від перевантажень

Ефективний захист агрегату і робочих органів від пошкодження.

Просте технічне обслуговування

Завдяки мінімуму регульованих місць обертання, технічне обслуговування та догляд є дуже простими і не займає багато часу.

Мінімум регулювальних місць.
Мінімум місць змащення.

Регулювання робочої глибини

Просте регулювання робочої глибини за допомогою пальця на котку.

Регульовані вирівнюючі диски

Регульовані по висоті вирівнюючі диски з практичної рукояткою для кращої зручності регулювання.

Продумана конструкція

Перевагою конструкції цього агрегату є можливість регулювань, які забезпечують різноманітність виконуваних робіт.

Повна робоча ширина захвату

Ширина захвату 3,8 м.

Робота з агрегатом в складеному стані.

Для більш глибокого розпушування чизельний культиватор можна скласти і використовувати менш потужне тяговий засіб. Робоча ширина 3 м.

Суцільний обробіток

Установка крил дозволяє вести суцільний обробіток на глибину до 20 см.

Посівний аргегат Micro Drill

Продумана конструкція машини дозволяє встановити посівний агрегат Micro Drill, призначений для посіву проміжних культур або прямого посіву трави.

Більш детальна інформація про посівний агрегат Micro Drill >

Параметри

Технічні характеристики	Одиниця виміру	Duolent DX 210 N	Duolent DX 300 N	Duolent DX 350 N
Робоча ширина захвату	мм	2 100	3 000	3 500
Транспортна ширина	мм	2 230	3 000	3 500
Транспортна висота	мм	1 400	1 400	1 400
Загальна довжина машини	мм	3 350	3 350	3 350
Робоча глибина	мм	60─350	60─350	60─350
Кількість лап	шт	5	7	9
Крок між лапами	мм	420	420	420
Кількість рядів лап	шт	2	2	2
Відстань між рядами лап	мм	780	780	780
Зусилля спрацьовування захисту лап	кг	450	450	450
Просвіт рами	мм	880	880	880
Діаметр вирівнюючих дисків	мм	460	460	460
Продуктивність	га / год	1,7─2,5	2,4─3,6	2,8─4,2
Потужність тягового засобу ¹	кВт л.с.	65─110 90─135	90─135 120─180	105─160 140─210
Робоча швидкість	км / год	8─12	8─12	8─12
Максимальна транспортна швидкість ²	км / год	20	20	20
Гранично допустимий ухил	°	6	6	6
Кількість гідравлічних контурів / тиск	бар
Кількість гідравлічних муфт / тип
Вимоги до тягового засобу / трактору		ТНН категорії 2	ТНН категорії 2 і 3	ТНН категорії 2 і 3
Вага	кг	1 060	1 375	1 585

Технічні характеристики	Одиниця виміру	Duolent DX 380 NS	Duolent DX 460 NS	Duolent DX 550 NS
Робоча ширина захвату	мм	3 800	4 600	5 500
Транспортна ширина	мм	2 200	3 000	3 000
Транспортна висота	мм	2 500	2 500	2 500
Загальна довжина машини	мм	3 350	3 350	3 350
Робоча глибина	мм	60─350	60─350	60─350
Кількість лап	шт	9	11	13
Крок між лапами	мм	420	420	420
Кількість рядів лап	шт	2	2	2
Відстань між рядами лап	мм	780	780	780
Зусилля спрацьовування захисту лап	кг	450	450	450
Просвіт рами	мм	880	880	880
Діаметр вирівнюючих дисків	мм	460	460	460
Продуктивність	га / год	3,1─4,5	3,7─5,5	4,4─6,6
Потужність тягового засобу ¹	кВт л.с.	120─180 160─240	150─225 200─300	180─270 240─ 360
Робоча швидкість	км / год	8─12	8─12	8─12
Максимальна транспортна швидкість ²	км / год	20	20	20
Гранично допустимий ухил	°	6	6	6
Кількість гідравлічних контурів / тиск	бар	1 / 200	1 / 200	1 / 200
Кількість гідравлічних муфт / тип		2 / ISO 12,5	2 / ISO 12,5	2 / ISO 12,5
Вимоги до тягового засобу / трактору		ТНН категорії 2 і 3	ТНН категорії 3	ТНН категорії 3
Вага	кг	2 220	2 515	2 870

¹ Рекомендована потужність тягового засоби / трактора - дійсне тягове зусилля може значно відрізнятися в залежності від глибини обробітку, ґрунтових умов, схилу ділянки, зносу робочих органів і від їх налаштування.
² Транспортування / гальмівна система: При русі по дорогах загального користування дотримуйтесь правил дорожнього руху вашого регіону. Вивчіть законодавство щодо максимального допустимої ваги і меж навантажень на вісь, а також підключення гальмівної системи. Якщо у вас виникнуть будь-які питання, звертайтеся до нашому регіональному торговому представнику.

N - навісна машина
NS - навісна складана машина

Обладнання

Фотогалерея

Вiдео

Файли

Інструкції з використання

Чизельний культиватор Duolent

Чизельний культиватор Duolent DX 380 NS

Чизельний культиватор Duolent DX 210 N

Чизельний культиватор Duolent DX 380 NS

Чизельний культиватор Duolent DX 460 NS

Чизельний культиватор Duolent DX 550 NS

Обладнання

Котки

Crosskill коток CR

Діаметр	400 мм
Вага	170 кг/м

Дисковий коток SDR

Діаметр	580 мм
Вага	220 кг / м

Подвійний коток DR

Діаметр	400/300 мм
Вага	135 кг / м

LTX коток

Діаметр	586 мм
Вага	200 кг/м

Ring коток RR

Діаметр	520 мм
Вага	160 кг / м

Трубчастий каток TRS

Діаметр	600 мм
Вага	100 кг / м

V каток VR

Діаметр	600 мм
Вага	175 кг / м

Дуже важливий правильний вибір типу заднього котка, який має великий вплив на остаточну якість обробітку. Коток забезпечує подрібнення, вирівнювання і коткування грунту. Вибір типу котка залежить від типу грунтів і способу використання машини.

Коток	Трубчастий TRS	Подвійний DR	Ring RR	LTX
Подрібнення	●●○○	●●●○	●●●○	●●○○
Ущільнення	●●●○	●●●○	●●●●	●●●●
Контроль глибини	●●●○	●●●●	●●●●	●●●●
Стійкість до забивання	●○○○	●●●○	●●●●	●●●○
Придатність для кам'янистого грунту	●●●○	●●●○	●●●○	●●●○
Придатність для мокрих грунтів	●○○○	●●○○	●●●●	●●●●
Важкий грунт	●●○○	●●●●	●●●●	●●●●
Середний грунт	●●●○	●●●●	●●●●	●●●●
Легкий грунт	●●●●	●●●●	●●●●	●●●○

Коток	Дисковий SDR	Crosskill CR	VR
Подрібнення	●●●○	●●●●	●●●○
Ущільнення	●●●●	●●●●	●●●●
Контроль глибини	●●●●	●○○○	●●●●
Стійкість до забивання	●●●○	●●○○	●●●●
Придатність для кам'янистого грунту	●●●○	●●○○	●●●○
Придатність для мокрих грунтів	●●●●	●●○○	●●●●
Важкий грунт	●●●●	●●●●	●●●●
Середний грунт	●●●●	●●●○	●●●●
Легкий грунт	●●●○	●●○○	●●●●

Долота

Долото 75 CARBIDE

Ширина долота	75 мм
Товщина долота	15 мм
Твердість корпусу долота	до 55 HRC
Твердість пластини з твердосплава	до 92 HRA
Термін служби долота	+ 100-200%

Долото 75 MULTICARBIDE

Ширина долота	75 мм
Твердість корпусу долота	до 55 HRC
Твердість пластини з твердосплава	до 92 HRA
Термін служби долота	+ 150-400 %

Долото 75 MULTICARBIDE PRO

Ширина долота	75 мм
Твердість корпусу долота	до 55 HRC
Твердість пластини з твердосплава	до 92 HRA
Термін служби долота	+ 200-500 %

Долото 40 CARBIDE

Ширина долота	40 мм
Товщина долота	25 мм
Твердість долота	до 55 HRC
Твердість з твердосплава	до 92 HRA
Термін служби долота	+ 100-200 %
Витрата палива	- 10 %
