| 1 | Зона розпушування. Глибина розпушування має широкий діапазон 10–35 см. Долота для розпушування з оптимізованої геометрією, розташовані в чотирьох рядах забезпечують відмінне підрізання і інтенсивне перемішування ґрунту з рослинними рештками. |
| 2 | Зона вирівнювання поверхні. Вирівнюючі диски підсилюють ефект заробки рослинних решток. |
| 3 | Зона подрібнення грудок і зворотного ущільнення грунту. Оптимальне зворотне ущільнення грунту забезпечує гарне вбирання опадів, а також підтягування грунтової вологи до поверхні. |
| 1 | Перший рівень розпушування. Перший і другий ряди робочих лап розташовані тандемно. Перший ряд лап з оптимізованої геометрією обробляє грунт на глибину 10–15 см. Другий ряд спеціальних лап поглиблює смуги за першим рядом на глибину 15–35 см. |
| 2 | Перший рівень вирівнювання поверхні. Вирівнюючі диски також підсилюють ефект заробки рослинних решток. |
| 3 | Другий рівень розпушування. Третій і четвертий ряди лап розташовані знову в тандемі і розпушують міжряддя після першої зони розпушення. Третій ряд лап обробляє грунт на глибину 10–15 см (як 1 ряд). Четвертий ряд лап ще раз поглиблює розкришені смуги після третього ряду на глибину 15–35 см (як другий). |
| 4 | Друга зона вирівнювання поверхні. Вирівнюючі диски підсилюють ефект заробки рослинних решток. |
| 5 | Зона подрібнення грудок і зворотного ущільнення грунту. Оптимальне зворотне ущільнення грунту забезпечує гарне вбирання опадів, а також підтягування грунтової вологи до поверхні. |
Поліпшені високоміцні матеріали в поєднанні з технологією eXtra STEEL line гарантують тривалий термін служби в найважчих умовах експлуатації.
Завдяки абсолютному мінімуму місць для налаштовування та змащування обслуговування, управління, але й подальше технічне обслуговування є дуже простими операціями, які здатний виконувати кожен.
| Технічні характеристики | Одиниця виміру | Terrix Quatro 300 P |
Terrix Dual 300 P |
Terrix Quatro 450 PS |
Terrix Dual 450 PS |
Terrix Quatro 500 PS Compact | Terrix Quatro 600 PS |
Terrix Dual 600 PS |
Terrix Quatro 600 PS Compact |
|---|---|---|---|---|---|---|---|---|---|
| Робоча ширина захвату | мм | 3 000 | 3 000 | 4 500 | 4 500 | 4 920 | 6 000 | 6 000 | 6 080 |
| Транспортна ширина | мм | 3 000 | 3 000 | 3 000 | 3 000 | 3 000 | 3 000 | 3 000 | 3 000 |
| Транспортна висота | мм | 1 800 | 1 800 | 3 340 | 3 340 | 3 450 | 4 000 | 4 000 | 3 990 |
| Загальна довжина машини | мм | 10 500 | 10 500 | 10 500 | 10 500 | 8 950 | 10 500 | 10 500 | 8 950 |
| Робоча глибина | мм | 100─350 | 100─350 | 100─350 | 100─350 | 20─350 | 100─350 | 100─350 | 20─350 |
| Кількість лап | шт. | 15 | 12 | 23 | 22 | 17 | 29 | 30 | 21 |
| Крок між лапами | мм | 210 | 420 | 210 | 420 | 290 | 210 | 420 | 290 |
| Кількість рядів лап | шт. | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Крок між рядами | мм | 840 | 840 | 840 | 840 | 840 | 840 | 840 | 840 |

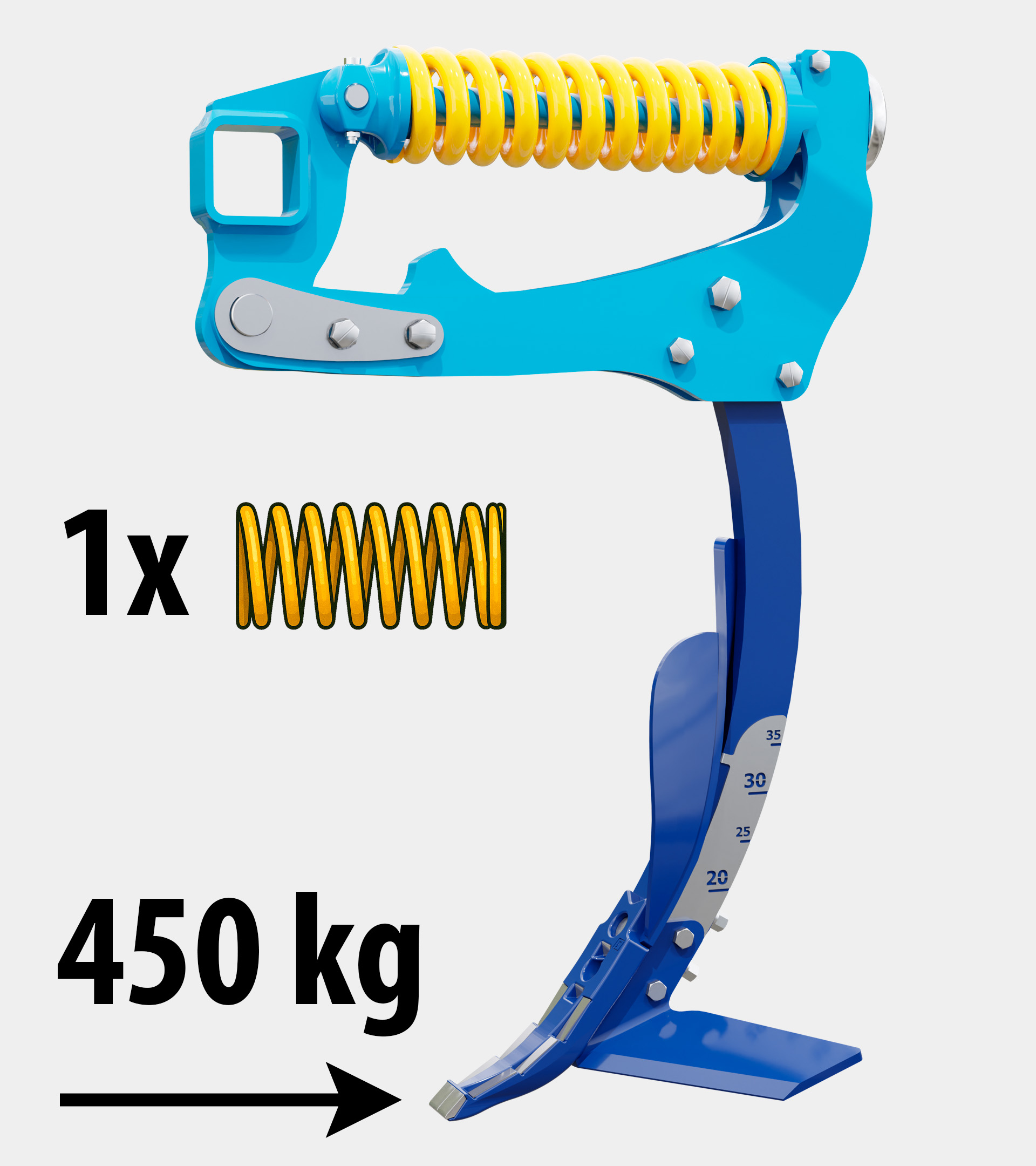

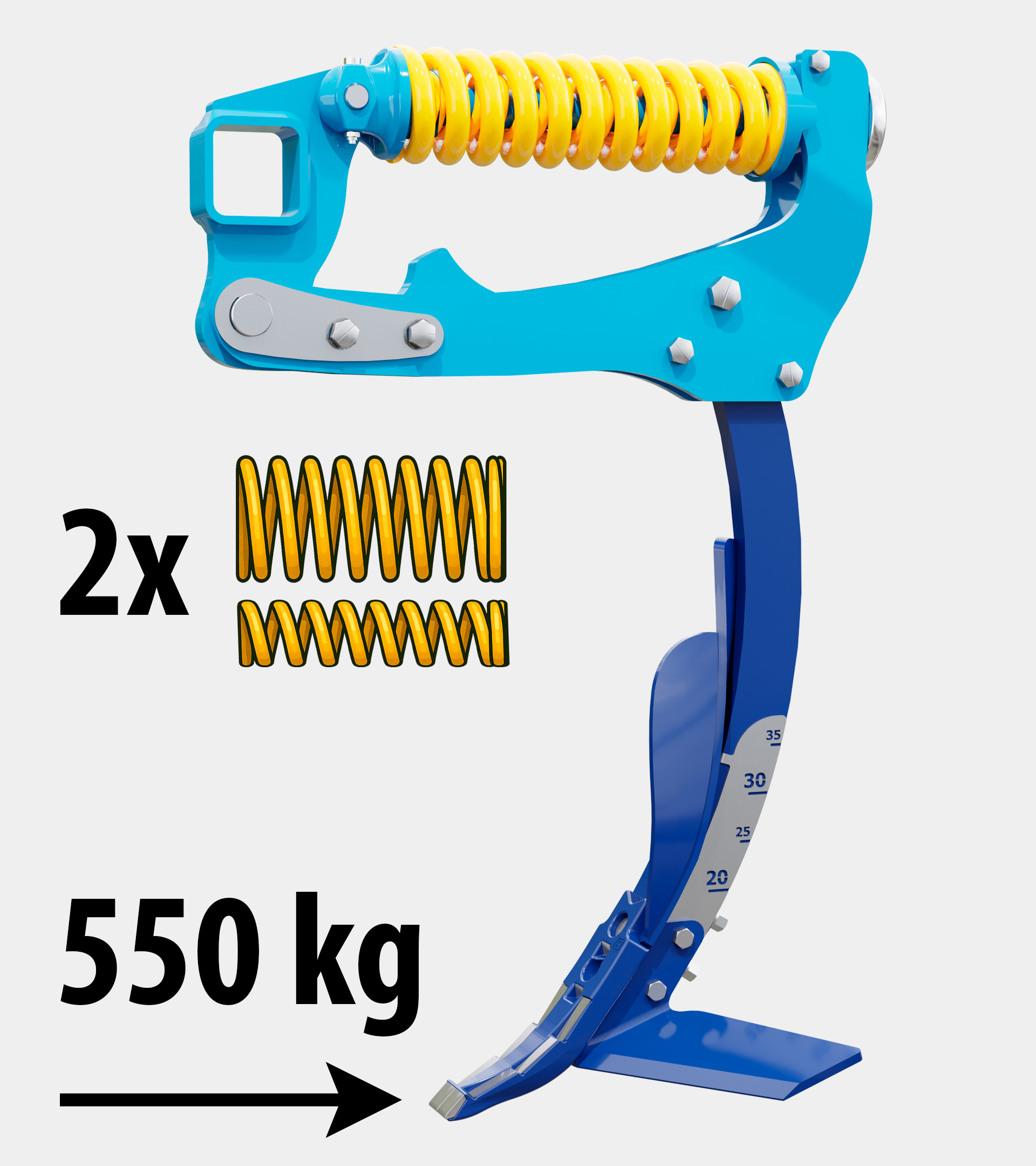

| Зусисся спрацьовування захисту лап | кг | 450 / 550 | 450 / 550 | 450 / 550 | 450 / 550 | 450 / 550 | 450 / 550 | 450 / 550 | 450 / 550 |
| Просвіт рами | мм | 870 | 870 | 870 | 870 | 870 | 870 | 870 | 870 |
| Діаметр засипальних дисків | мм | 460 | 460 | 460 | 460 | 360 | 460 | 460 | 360 |
| Продуктивність | га / год | 2,4─3,6 | 2,4─3,6 | 3,6─5,4 | 3,6─5,4 | 3,9─5,9 | 4,8─7,2 | 4,8─7,2 | 4,9─7,3 |
| Потужність тягового засобу 1 | кВ к. с. |
175─230 225─300 |
175─230 225─300 |
225─350 300─450 |
225─350 300─450 |
190─285 260─390 |
350─460 450─600 |
350─460 450─600 |
235─355 320─480 |
| Робоча швидкість | км / год | 8─12 | 8─12 | 8─12 | 8─12 | 8─12 | 8─12 | 8─12 | 8─12 |
| Максимально допустимий схил | ° | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Розмір шит - транспорт | 19.0/45-17 | 19.0/45-17 | 550/45-22,5 | 19.0/45-17 | 550/45-22,5 | 550/45-22,5 | 19.0/45-17 | 550/45-22,5 | |
| Тип гальма / приводу 3, 4 | без / повітря | без / повітря | без / повітря | без / повітря | без / повітря | без / повітря | без / повітря | без / повітря | |
| Тиск повітря 3 | kPa | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 | 5,5 |
| Кількість гідравлічних контурів / тиск | bar | 4 / 200 | 4 / 200 | 4+1 / 200 | 4+1 / 200 | 4+1 / 200 | 4+1 / 200 | 4+1 / 200 | 4+1 / 200 |
| Кількість гідравлічних муфт / тип | 8/ ISO 12,5 | 8/ ISO 12,5 | 8 / ISO 12,5 | 8 / ISO 12,5 | 8 / ISO 12,5 | 8 / ISO 12,5 | 8 / ISO 12,5 | 8 / ISO 12,5 | |
| Вимоги до начіпного механізму трактору | ТТН кат. 3 ї 4; нижня тяга K80, отвір Ø 50, 70 мм | ||||||||
| Вага 2 | кг | 4 600 | 4 200 | 8 400 | 7 300 | 7 850 | 10 200 | 8 800 | 8 460 |
1 Рекомендована потужність тягового засоби / трактора - дійсне тягове зусилля може значно відрізнятися в залежності від глибини обробітку, ґрунтових умов, схилу ділянки, зносу робочих органів і від їх налаштування.
2 Вага машини з катком LTX.
3 Альтернатива гідравлічного гальма / робочий тиск 130 ± 5 бар.
4 Транспортування / гальмівна система: При русі по дорогах загального користування дотримуйтесь правил дорожнього руху вашого регіону. Вивчіть законодавство щодо максимального допустимої ваги і меж навантажень на вісь, а також підключення гальмівної системи. Якщо у вас виникнуть будь-які питання, звертайтеся до нашому регіональному торговому представнику.
PS - напівнавісна складана машина
| Діаметр | 600 мм |
| Вага | 100 кг / м |
| Діаметр | 680/680 мм |
| Вага | 340 кг / м |
| Діаметр | 586 мм |
| Вага | 200 кг/м |
| Діаметр | 580 мм |
| Вага | 220 кг / м |
| Діаметр | 600 мм |
| Вага | 175 кг / м |
| Діаметр | 680/680 мм |
| Вага | 290 кг / м |
Дуже важливий правильний вибір типу заднього котка, який має великий вплив на остаточну якість обробітку. Коток забезпечує подрібнення, вирівнювання і коткування грунту. Вибір типу котка залежить від типу грунтів і способу використання машини.
| Коток | Трубчастий TRS |
Подвійний ring DRR |
LTX | Дисковий SDR |
VR | Подвійний V-ring DVR |
|---|---|---|---|---|---|---|
| Подрібнення | ●●○○ | ●●●○ | ●●○○ | ●●●○ | ●●●○ | ●●●○ |
| Ущільнення | ●●●○ | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Контроль глибини | ●●●○ | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Стійкість до забивання | ●○○○ | ●●●● | ●●●○ | ●●●○ | ●●●● | ●●●● |
| Придатність для кам'янистого грунту | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ | ●●●○ |
| Придатність для мокрих грунтів | ●○○○ | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Важкий грунт | ●●○○ | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Середний грунт | ●●●○ | ●●●● | ●●●● | ●●●● | ●●●● | ●●●● |
| Легкий грунт | ●●●● | ●●●● | ●●●○ | ●●●○ | ●●●● | ●●●● |
| Ширина долота | 75 мм |
| Твердість корпусу долота | до 55 HRC |
| Твердість пластини з твердосплава | до 92 HRA |
| Термін служби долота | + 200-500 % |
| Ширина долота | 75 мм |
| Твердість корпусу долота | до 55 HRC |
| Твердість пластини з твердосплава | до 92 HRA |
| Термін служби долота | + 150-400 % |
| Ширина долота | 75 мм |
| Товщина долота | 15 мм |
| Твердість корпусу долота | до 55 HRC |
| Твердість пластини з твердосплава | до 92 HRA |
| Термін служби долота | + 100-200% |
| Ширина долота | 40 мм |
| Товщина долота | 25 мм |
| Твердість долота | до 55 HRC |
| Твердість з твердосплава | до 92 HRA |
| Термін служби долота | + 100-200 % |
| Витрата палива | - 10 % |
Електричне керування 3 гідравлічними контурами на машині з одним гідравлічним контуром на тракторі.
Висів дрібного насіння.
