Kompaktowy siewnik Falcon Compact

Szerokie możliwości aplikacji nawozów i siewu roślin podczas jednej operacji

Opcja FertS

Varianta Fert+

Porównanie siewników Falcon PRO i Falcon Compact

Technologie

Falcon Compact: Szerokie koła do rozstawu rzędów 125 / 167 mm

Falcon Compact: Wąskie koła do pracy w rzędzie 150 mm

1 Strefa podstawowego wyrównania powierzchni gleby. Precyzyjnie wyrównana powierzchnia gleby pozwala na późniejsze spulchnienie i zagęszczenie łoża siewnego.
2 Strefa wstępnego przygotowania gleby. Uprawę wstępną gleby można przeprowadzić różnymi narzędziami roboczymi na całej szerokości roboczej do głębokości siewu lub w pasach o głębokości do 10 cm. Wstępna uprawa gleby zapewnia napowietrzenie, wyrównanie i optymalne spulchnienie. Gwarantuje również optymalne rozproszenie resztek roślinnych.
3 Strefa aplikacji nawozu. Nawozy granulowane są osadzane w strefie korzeniowej przyszłych roślin, bezpośrednio pod każdym rzędem lub między dwoma rzędami.
4 Strefa zagęszczenia gleby i przywrócenia kapilarności. Głębokie zagęszczenie zapewnia skuteczne podsiąkanie wody z gleby do warstwy powierzchniowej, nawet w warunkach suszy.
5 Strefa tworzenia łoża siewnego i aplikacji nasion. Talerzowe redlice wysiewające (V dyski) skutecznie tworzą łoże siewne i precyzyjnie układają nasiona na żądaną głębokość. Dzięki wysokiemu dociskowi do 70% masy maszyny można przenieść na redlice. Zagęszczone łoże siewne i dyski wysiewające V zapewniają doskonały kontakt nasion z glebą i wodą glebową.
6 Strefa bocznego dogniatania rządków nasion. Koło kopiujące ugniata rowek w kształcie litery V z ziarnem, co powoduje, że gleba ściska ziarno z boków. Nad nasionami pozostaje spulchniona przestrzeń umożliwiająca łatwe wschody roślin.
7 Strefa przykrywania nasion i wyrównywania gleby. Zintegrowany zagarniacz prętowy zapewnia doskonałe przykrycie nasion i precyzyjne wyrównanie powierzchni gleby.

W pełni elektroniczne sterowanie i monitorowanie funkcji siewnika

System elektroniczny ISO bus z terminalem iPad.
Napędzany elektrycznie dozownik z w pełni automatyczną kontrolą wysiewu zgodnie z aktualną prędkością roboczą.
Optoelektroniczna kontrola przepływu materiału siewnego do każdej redlicy wysiewającej.

Section Control - kontrolowane wyłączanie sekcji

  • Optymalny wysiew klinów i uwrocia bez przesiewów i pomijania.
  • Dowolne wielkości wyłączania sekcji.
  • Minimalna sekcja = 1 jednostka wysiewająca.
  • Zasiew uwrocia tylko po zasianiu pola. Równomierna i wysoka jakość siewu.
  • Oszczędność materiału siewnego.
  • Elektronika zgodna z ISO-BUS.
Przejrzysty wyświetlacz powierzchni zasiewu na terminalu ciągnika.
Wschody założone za pomocą siewnika Falcon z indywidualnym sterowaniem sekcji wysiewających.
Kontrola przepływu nasion jest niezawodna i precyzyjna dzięki pneumatycznie sterowanym klapom.
Głowica rozdzielająca w pełni wyposażona do indywidualnego sterowania przepływem nasion do każdej jednostki wysiewającej.

Zmienne dawki nawozów i nasion

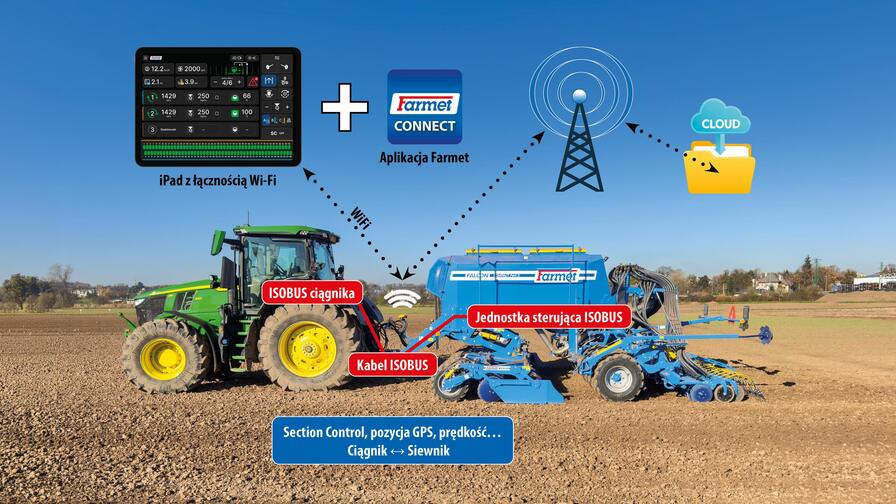

Elektroniczny system siewnika komunikujący się z ciągnikiem za pośrednictwem protokołu ISO bus

Sterowanie siewnikiem za pomocą iPada z elektroniką Farmet CONNECT wifi
Sterowanie siewnikiem przez terminal ciągnika lub dodatkowy wyświetlacz z elektroniką Müller

Technika

Kompaktowy siewnik Falcon Compact

  1. Dwurzędowa talerzowa sekcja wstępnie przygotowująca glebę.
  2. Wał oponowy do optymalnego ponownego zagęszczenia gleby.
  3. Dwu-talerzowe redlice siewne ze stałym rozstawem 125 / 150 / 167 mm.

Kompaktowy siewnik Falcon Compact

  1. Pneumatyczny wał i dwurzędowa sekcja talerzowa do uprawy przedsiewnej.
  2. Wał oponowy do optymalnego ponownego zagęszczenia gleby.
  3. Dwu-talerzowe redlice siewne ze stałym rozstawem 125 / 150 / 167 mm.

Falcon Compact jest przeznaczony do siewu wszystkich popularnych roślin o rozstawie 125 / 150 / 167 mm, jakimi jest większość zbóż, roślin strączkowych, nawozów zielonych jak również niektóre koniczny i rośliny oleiste do nieprzygotowanej gleby.

Falcon Compact zapewnia podczas jednego przejazdu przedsiewne przygotowanie gleby, przygotowanie łoża siewnego, ponowne utwardzenie gleby i niezawodny siew z szerokim rozstawem wysiewu 0,5 – 350 kg/ha.

Falcon Compact jest przeznaczony do siewu wszystkich popularnych roślin o rozstawie 125 / 150 / 167 mm, jakimi jest większość zbóż, roślin strączkowych, nawozów zielonych jak również niektóre koniczny i rośliny oleiste do nieprzygotowanej gleby.

Falcon Compact zapewnia podczas jednego przejazdu przedsiewne przygotowanie gleby, przygotowanie łoża siewnego, ponowne utwardzenie gleby i niezawodny siew z szerokim rozstawem wysiewu 0,5 – 350 kg/ha.

Wysoki docisk redlicy wysiewającej: do 150 kg

  • Niski opórdzięki niskiej wadze
  • Krótkie przestoje załadunkowedzięki dużej objętości zbiornika.
  • Szybkie zawracanie na nawrotachdzięki krótkiej, zwartej konstrukcji.
  • Precyzyjna kontrola głębokościz równomiernym zagęszczeniem gleby.
  • Wyrównanie i zagęszczenie powierzchniprzed kazdą redlicą siewną.

Wysoka wydajność i jakość pracy

Wysoka wydajność i jakość pracy

  • Niski opórdzięki niskiej wadze
  • Krótkie przestoje załadunkowedzięki dużej objętości zbiornika.
  • Szybkie zawracanie na nawrotachdzięki krótkiej, zwartej konstrukcji.
  • Precyzyjna kontrola głębokościz równomiernym zagęszczeniem gleby.
  • Wyrównanie i zagęszczenie powierzchniprzed kazdą redlicą siewną.

Wysoka prędkość robocza: 10─20 km/h

Lżejsza ale masywna konstrukcja

Konstrukcja ze stali o wysokiej wytrzymałości eXtra STEEL line jest gwarancją długiej trwałości maszyny nawet w najcięższych warunkach dzięki wysokiej elastyczności konstrukcji i niskiej wadze maszyny.

Masywna, kompaktowa konstrukcja
Skrócona, bardzo kompaktowa i wytrzymała konstrukcja.
Duży zasobnik
Jedno- lub dwukomorowy zbiornik o pojemności 2800-5000 litrów z wygodnym dostępem i dużym otworem wlotowym.
Bezobsługowe łożyska
Bezobsługowe mocowanie wszystkich talerzy o średnicy 490 mm zapewnia pracę maszyny bez konieczności ich dodatkowego smarowania, z gumową ochroną przed przeciążeniem.
Bezobsługowe mocowanie dysków wysiewających
Wytrzymałe i bezobsługowe gumowe mocowanie dysków wysiewających pozwala na kopiowanie terenu zabezpieczając jednocześnie przed przeciążeniem.

Prosta obsługa

Dzięki zminimalizowaniu punktów regulacji i smarowania zarówno obsługa jak również późniejsze utrzymanie sprowadza się do bardzo prostych czynności, które może zrobić każdy.

  • Łatwe nastawienie głębokości siewu, nacisku redlic i dawki wysiewu.
  • Prosty elektroniczny system z intuicyjną obsługą
  • Minimum miejsc regulacji.
  • Minimum punktów smarowania.
Łatwe napełnianie zbiornika nasionami
Szeroka i długa ławka dla obsługi do bezpiecznego i wygodnego napełniania zbiornika nasionami.
Regulowane deflektory boczne
Regulowane pod względem wysokości i podłużnie deflektory boczne do wyrównania uprawianej gleby i płynnego połączenia poszczególnych przejazdów.
Ustawienie głębokości pracy sekcji wstępnie przygotowującej glebę
Proste ustawienie głębokości pracy zgodnie z przejrzystą tabelą za pomocą podkładek dystansowych na tłokach wałów.
Dozownik Farmet
Nowoczesny dozownik rolkowy z wymiennymi rolkami.
Ustawienie głębokości siewu
Bardzo proste i szybkie ustawienie wymaganej głębokości siewu.
Prosta regulacja zagarniaczy
Regulacja docisku zagarniaczy poprzez zmianę położenia sworznia z możliwością podniesienia zagarniaczy i nieużywania ich podczas siewu.

Inteligentnie rozwiązana konstrukcja maszyny

Kompaktowa konstrukcja
Konstrukcja maszyny jest bardziej kompaktowa i jednocześnie lżejsza, przy jednoczesnym zachowaniu wysokich wymagań dotyczących wytrzymałości i trwałości maszyny nawet w najtrudniejszych warunkach.
Przedni flexi-board
Włóka flexi-board bardzo dobrze wyrównuje powierzchnię pola i jest sterowana hydraulicznie. Jest to opcjonalne wyposażenie maszyny.
Przedni wał oponowy
Wzmocniony wał oponowy zapewniający dodatkowe zagęszczenie gleby. Jest to opcjonalne wyposażenie maszyny.
Przygotowanie przed siewem
Dwurzędowa wstępnie przygotowująca sekcja talerzowa perfekcyjnie wyrównuje poprzecznie powierzchnię gleby i spulchnia ją na głębokość łoża siewnego.
Słupice z 2 talerzami
Talerze sekcji wstępnie przygotowującej są zamocowane w parach na jednej słupicy. Masywne i szerokie gumowe mocowanie niezawodnie chroni organy robocze przed uszkodzeniem.
Optymalne ponowne zagęszczenie gleby
Przed każdą redlicą znajduje się wał oponowy wykonany ze wzmocnionych opon. Opony mają specjalny wzór, który zmniejsza możliwość zaklejania gliną.
Ustawienie głębokości siewu
Możliwość ustawiania różnych głębokości siewu na parzystych i nieparzystych redlicach.
Dwu-talerzowe redlice siewne
Dzięki sprawdzonej konstrukcji bardzo dobrze wnikają do gleby nawet w warunkach z dużą zawartością resztek pożniwnych i razem z kołem dociskowym zapewniają siew na ustaloną głębokość.

Rolkowe dozowniki nawozów

Dozownik ślimakowy Fert+
Nowoczesny dozownik ślimakowy. Prowadzenie nawozu do jednostek nawozowych.
Válečkový dávkovač FertS
Moderní válečkový dávkovač s výměnnými válečky. Vedení hnojiva přímo k osivu.

Dozowniki rolkowe dla wszystkich rodzajów nasion

Parametry

Parametry techniczne Jednostki Falcon 3 Compact Falcon 4 Compact Falcon 4 FIX Compact Falcon 6 Compact Falcon 7,2 Compact
Szerokość robocza mm 3 000 4 000 4 000 6 000 7 200
Szerokość transportowa mm 3 000 3 000 4 000 3 000 3 000
Wysokość transportowa mm 2 800 2 800 2 800 2 800 2 800
Łączna długość maszyny mm 7 000  7 000 7 000  7 000 7 000
Głębokość robocza mm 0─100 0─100 0─100 0─100 0─100
Pojemność zbiornika bez nawożenia l 2 800 2 800 2 800 4 000 4 000
Pojemność zbiornika z nawożeniem
(podział 40:60)
l 4 000 4 000 4 000 5 000 5 000
Wysokość napełniania zbiornika mm 2 600 2 600 2 600 2 600 2 600
Rozmiar otworu wlotowego mm 520 x 1920  520 x 1920 520 x 1920  520 x 1920 520 x 1920
Liczba redlic wysiewających szt. 24 / 20 / 18 32 / 26 / 24 32 / 26 / 24 48 / 40 / 36 58 / 48 / 43
Rozstaw rzędów 2 mm 125 / 150 / 167 125 / 150 / 167 125 / 150 / 167 125 / 150 / 167 125 / 150 / 167
Docisk redlic siewnika -wahliwe
Docisk redlic siewnika - równoległobok
kg 15–120
15–150
15–120
15–150
15–120
15–150
15–120
15–150
15–120
15–150
Docisk redlic nawozowych szt dо 200 dо 200 dо 200 dо 200 dо 200
Ilość talerzy roboczych szt. 23 31 31 46 55
Średnica talerzy wysiewających mm 355 355 355 355 355
Wydajność powierzchniowa ha/godz. 3─4,5 4─6 4─6 6─9 7,2─11,3
Ciągnik 1 kW
HP
80─110
110─150
95─130
130─180
95─130
130─180
120─185
160─250
145─205
200─280
Prędkość robocza km/godz. 10─20 10─20 10─20 10─20 10─20
Maksymalne pokonywane nachylenie ° 6 6 6 6 6
Rozmiar opon - transport   7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
Liczba obwodów hydraulicznych / typ bar  2 / 210  2 / 210 2 / 210   2 / 210  2 / 210
Liczba hydro-złączy / typ    4 / ISO 12,5  4 / ISO 12,5 4 / ISO 12,5   4 / ISO 12,5  4 / ISO 12,5
Bezciśnieniowe powrotne prowadzenie (maks. 5 bar)    1 / ISO 20  1 / ISO 20 1 / ISO 20   1 / ISO 20  1 / ISO 20
Przepływ oleju hydraulicznego wentylatora l/min 30─40 30─40 30─40 30─40 30─40
Przepływ oleju do sterowania maszyną l/min  30 30  30 30 30
Wymóg odnośnie układu elektrycznego 3   12 V DC / 25─55 A 12 V DC / 25─55 A 12 V DC / 25─55 A 12 V DC / 25─55 A 12 V DC / 25─55 A
Wymogi odnośnie zaczepu traktora   TBZ kat. 2 i 3 TBZ kat. 2 i 3 TBZ kat. 2 i 3 TBZ kat. 2 i 3 TBZ kat. 2 i 3
Masa maszyny bez nawozu od 4 kg 4 100 5 600 4 600 7 500 8 500
Masa maszyny z nawozem od 4 kg 4 300 5 800 5 300 7 800 8 900


1 Zalecany ciągnik, rzeczywista siła uciągu może się znacząco różnić w zależności od głębokości uprawy, warunków glebowych, nachylenia terenu, zużycia organów roboczych i ich wyregulowania.
2 Rozstaw rzędów 150 mm dotyczy tylko wersji maszyny z wąskimi oponami. Rozstaw rzędów 125 / 167 mm dotyczy tylko wersji maszyny z szerokimi oponami.
3 Wyposażenie siewnika określa wymagania dotyczące systemu elektronicznego ciągnika.
4 Masa maszyny w zależności od wyposażenia.
Transport / układ hamulcowy: Należy przestrzegać krajowych przepisów dotyczących transportu maszyn na drogach publicznych. Należy sprawdzić przepisy obowiązujące w danym kraju oraz przepisy dotyczące maksymalnej dopuszczalnej masy całkowitej i obciążenia osi, jak również dotyczące ewentualnej konieczności użycia układu hamulcowego. W razie dalszych pytań prosimy o kontakt z naszym przedstawicielem handlowym.

Opcjonalne

Akcesoria

Jednostki wyświetlające

iPad wifi connect

Liczenie nasion i kontrola wysiewu dla każdej redlicy wysiewającej.

Wyposażenie
Wymiary ekranu 11"
Sterowanie czujnikami przepływu nasion OK
Odczytywanie poziomu leju OK
Odczytywanie obrotów wentylatora OK
Odczytywanie obrotów dozownika OK
Odczytywanie obrotów silnika OK
Liczba silników (do dozowania)
Sterowanie klapkami rzędów siewnych OK
Wyświetlanie pozycji sekcji siewnej OK
Sterowanie oświetleniem roboczym OK
Sterowanie oświetleniem w leju OK
Sterowanie znacznikami OK
Sterowanie znacznikami przedwschodowymi OK
Dodanie wysiewanej porcji podczas pracy OK
Mikro wysiew OK
Uruchomionych ekranów jednocześnie
Wejście na kamery OK
Modem GSM OK



Topcon XD+
Wyposażenie
Wymiary ekranu 12,1"
Sterowanie czujnikami przepływu nasion OK
Odczytywanie poziomu leju OK
Odczytywanie obrotów wentylatora OK
Odczytywanie obrotów dozownika OK
Odczytywanie obrotów silnika OK
Liczba silników (do dozowania) 3
Sterowanie klapkami rzędów siewnych OK
Wyświetlanie pozycji sekcji siewnej OK
Sterowanie oświetleniem roboczym OK
Sterowanie oświetleniem w leju OK
Sterowanie znacznikami OK
Sterowanie znacznikami przedwschodowymi OK
Dodanie wysiewanej porcji podczas pracy OK
Mikro wysiew OK
Uruchomionych ekranów jednocześnie 5
Wejście na kamery OK
Modem GSM za dopłatą

Müller Elektronik: ISOBUS DRILL-Controller

ME TOUCH800®
Wyposażenie
Wymiary ekranu 8"
Sterowanie czujnikami przepływu nasion OK
Odczytywanie poziomu leju OK
Odczytywanie obrotów wentylatora OK
Odczytywanie obrotów dozownika OK
Odczytywanie obrotów silnika OK
Liczba silników (do dozowania) 3
Sterowanie klapkami rzędów siewnych OK
Wyświetlanie pozycji sekcji siewnej OK
Sterowanie oświetleniem roboczym OK
Sterowanie oświetleniem w leju OK
Sterowanie znacznikami OK
Sterowanie znacznikami przedwschodowymi OK
Dodanie wysiewanej porcji podczas pracy OK
Mikro wysiew OK
Uruchomionych ekranów jednocześnie 2
Wejście na kamery OK
Modem GSM x

Müller Elektronik: ISOBUS DRILL-Controller

ME BASIC-Terminal
Wyposażenie
Wymiary ekranu 5,7"
Sterowanie czujnikami przepływu nasion OK
Odczytywanie poziomu leju OK
Odczytywanie obrotów wentylatora OK
Odczytywanie obrotów dozownika OK
Odczytywanie obrotów silnika OK
Liczba silników (do dozowania) 3
Sterowanie klapkami rzędów siewnych OK
Wyświetlanie pozycji sekcji siewnej OK
Sterowanie oświetleniem roboczym OK
Sterowanie oświetleniem w leju OK
Sterowanie znacznikami OK
Sterowanie znacznikami przedwschodowymi OK
Dodanie wysiewanej porcji podczas pracy OK
Mikro wysiew OK
Uruchomionych ekranów jednocześnie 1
Wejście na kamery x
Modem GSM x



Można używać w siewnikach: Falcon COMPACT, Falcon PRO Basic, Falcon 3 PRO, Falcon 4 FIX PRO

ME SMART570®
Wyposażenie
Wymiary ekranu 5,7"
Sterowanie czujnikami przepływu nasion OK
Odczytywanie poziomu leju OK
Odczytywanie obrotów wentylatora OK
Odczytywanie obrotów dozownika OK
Odczytywanie obrotów silnika OK
Liczba silników (do dozowania) 3
Sterowanie klapkami rzędów siewnych OK
Wyświetlanie pozycji sekcji siewnej OK
Sterowanie oświetleniem roboczym OK
Sterowanie oświetleniem w leju OK
Sterowanie znacznikami OK
Sterowanie znacznikami przedwschodowymi OK
Dodanie wysiewanej porcji podczas pracy OK
Mikro wysiew OK
Uruchomionych ekranów jednocześnie 1
Wejście na kamery x
Modem GSM x



Można używać w siewnikach: Falcon COMPACT, Falcon PRO Basic, Falcon 3 PRO, Falcon 4 FIX PRO

x Nie można dokupić
OK W standardowym wyposażeniu

Narzędzia robocze


Tworzenia rzędów siewnych

Klapki rzędów siewnych

Do oszczędzania materiału siewnego i nawozu.

Section Control

Wypoasżenie opcjonalne

Wentylator z chłodnicą
Adaptery „Y” do łączenia wysiewających węży do ½ redlic wysiewających
Znaczniki rzędów siewnych

Hydraulicznie sterowane znaczniki dla dobrej orientacji sprzętu aplikującego w polu przed wschodami roślin.

Hydraulicznie składane znaczniki

Znaczniki sterowane hydraulicznie i automatycznie przez system sterowania.

Przenośnik ślimakowy do napełniania

Łatwe napełnianie zbiornika nasionami i nawozem z ziemi dla Falcon 6 Compact i Falcon 7.2 Compact.

Robocze oświetlenie maszyny

Wysokiej jakości reflektory LED o dużej jasności  światła zapewniają komfortową pracę w warunkach ograniczonej widoczności.

Sito ze stali nierdzewnej

Sito ze stali nierdzewnej zapobiega przedostawaniu się ciał obcych do zbiornika.

Zestaw czopów do zaczepu TBZ kategoria 2
Silnik hydrauliczny do napędu wentylatora przez WOM ciągnika

Řešení pro tažné prostředky s nedostatečnými parametry hydraulického systému.

Galeria

Wideo

Pliki

Instrukcja użytkowania
