Предсеитбен култиватор Kompaktomat MAX

Предсеитбен култиватор Kompaktomat MAX



Предсеитбен култиватор Kompaktomat MAX

Технология

1 Зона на разрохкване на следите от трактора. Перфектното разрохкване на следите не позволява неравномерно поникване на растенията след сеитба.
2 Зона на основно подравняване на почвата. Прецизно подравнената повърхност на почвата позволява равномерно последващо уплътняване и разрохкване на сеитбеното легло.
3 Зона на предварително уплътняване от предния валяк. Предният валяк натрошава буците на повърхността, но в същото време и уплътнява почвата и възстановява пропускливостта на почвата.
4 Зона на сеитбеното легло. Почвата е разрохкана от работната секция до настроената дълбочина . Дълбочината следва да бъде същата като тази, на която ще се засява. Работните органи тип „лястовица“ позволяват подрязване на цялата площ и справяне с бурените.
5 Зона на настройка на дълбочината зад работната секция.
6 Зона на уплътняване на почвата от задния валяк .Валякът фино натрошава буците и осигурява финалното уплътняване на сеитбеното легло таке че пропускливостта на почвата е напълно възстановена . Интензивното увеличаване на влагата в почвата осигурява добро поникване на растенията дори в сух сезон.
7 Зона на финално подравняване на почвата . Задната подравнителна дъска осигурява перфектна изравнена повърхност с минимално количество буци за последваща сеитба.

Предпосевните комбинатори Kompaktomat са утвърдени машини, предназначени за предпосевната обработка на почвата след оранта.

Работната ширина чак до 15,7 м

Варианта с голяма ширина на машината Компактомат се произвежда в работната ширина 12,5 м и 15,7 м и е прадназначен за огромни земеделски ферми оборудовани с тракторите с мощност до 600 конски сили.

Отлично изравняване на повърхността, фино натрошаване на буците

С едно минаване почвата е отлично подготвена за сеене на културите. Предимството на машината е отлично изравняване на повърхността, фино натрошаване на буците и образуване на добре уплътнено сеитбено легло. Земята е перфектно подравнена и благодарение на буксуващите летви, които могат да изравнят и разпрострат дори и много големи неравности.

Предпосевните комбинатори Kompaktomat са утвърдени машини, предназначени за предпосевната обработка на почвата след оранта.

Работната ширина чак до 15,7 м

Варианта с голяма ширина на машината Компактомат се произвежда в работната ширина 12,5 м и 15,7 м и е прадназначен за огромни земеделски ферми оборудовани с тракторите с мощност до 600 конски сили.

Отлично изравняване на повърхността, фино натрошаване на буците

С едно минаване почвата е отлично подготвена за сеене на културите. Предимството на машината е отлично изравняване на повърхността, фино натрошаване на буците и образуване на добре уплътнено сеитбено легло. Земята е перфектно подравнена и благодарение на буксуващите летви, които могат да изравнят и разпрострат дори и много големи неравности.

Единственсвеното минаване перфектно подготвя почвата за сеитба на културите

Благодарение на високата работна скорост може Kompaktomat дори с по-малкиа работни ширинида достигне голяма ефективност в работата. От съществено значение обаче е, че благодарение на обмислената конструкция и благоприятното тегло, Kompaktomat може да подготви почвата след орантас единствено минаване, при което почвата се обработва не само на повърхностна, но и по целия хоризонт.

Kompaktomat по време на минаването изпълнява няколко работни операции, по времето на които, почвата е изравнена не само на повърхността, но е уплътненеа и в дълбочината. В разрохкваната почва се възстановява капилярност и в изискваната дълбочина създаденото сеитбено легло. Буците са фино натрошени.

Лесно обслужване

По желание на клиента комбинатора може да се снабди с хидравлична настройка на дълбочината на секцията на ралничците и хидравлична настройка на предно буксуване.

Минимални изисквания към поддръжка

Управляващите елементи на предпосевниякомбинатор са изградени с цел да се осигури максимална безопасност на работниците. Проста, но качествена конструкция, изисква минимални изисквания към поддръжката.

Транспорт по наземните комуникации не е проблем

Всичките варианти за транспорта са сгъваеми така, че да не надминават максималната транспортна широчина 3 метра и максималната транспортна височина 4 метра. Сгъването е хидравлично и напълно автоматично.

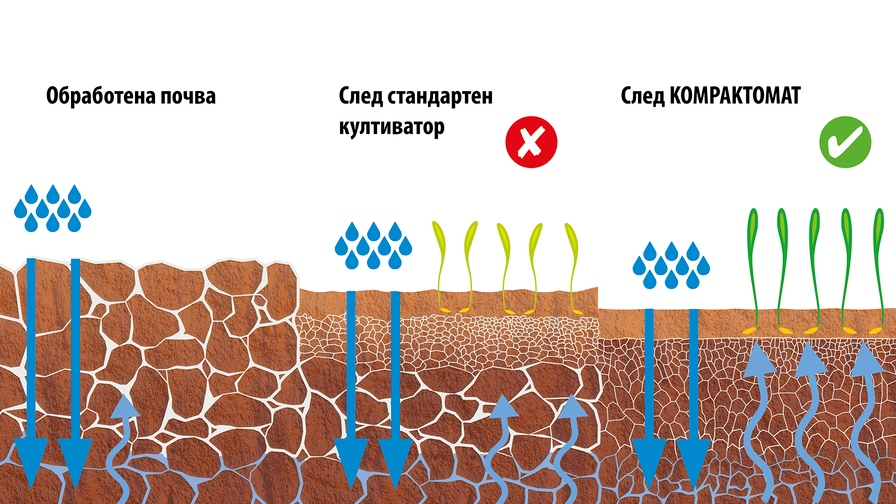

НЕПРАВИЛНО
При неравномерна обработка на почвата има неправилно и неравномерно поникване на растенията.
ПРАВВИЛНО
Равномерната обработка на почвата с предпосевния комбинатор Kompaktomat предопределя равномерно поникване на растенията.

Отлично уплътняване → осигуряване на водопоглъщане и покачване на водата

  • 7 операции, извършени с едно минаване.
  • Висока работна скорост чак до 14 км/ч.
  • Отлично обратно уплътняванеи възстановяване на капилярносттана почвите гарантиращи равномерно поникване.
  • Точното регулиране на дълбочината на ралата осигурява точна подготовка на леглото на семената за всяка култура.
  • Автоматично окачванена ралата осигурява безпроблемна работа.
  • Отличен ефект на неравенство на терена.

Висока производителност и качество на работа

Висока производителност и качество на работа

  • 7 операции, извършени с едно минаване.
  • Висока работна скорост чак до 14 км/ч.
  • Отлично обратно уплътняванеи възстановяване на капилярносттана почвите гарантиращи равномерно поникване.
  • Точното регулиране на дълбочината на ралата осигурява точна подготовка на леглото на семената за всяка култура.
  • Автоматично окачванена ралата осигурява безпроблемна работа.
  • Отличен ефект на неравенство на терена.

Техника

Предсеитбен култиватор Kompaktomat MAX

  1. Култиватори „стоп” колелата на трактора за повдигане на уплътнената почва.
  2. Предна буксуваща летва за грубо изравняване на повърхността.
  3. Преден валяк за грубо раздробяване на буците.
  4. Работна секция на ралниците   подрязва и разрохква почвата.
  5. Средна буксуваща летва изравнява разрохквана почва и я насочва под задния валяк.
  6. Заден  валяк за фина обработка на почвата.
  7. Задна буксуваща летва доравнява повърхността.

Здрава конструкция

Закалени високо якостни материали във връзка с технологията eXtra STEEL line технология гарантират удължена експлоатацияна живота на нашите машини, дори ив най-тежките условия.

Високо якостни материали
На ключовите възли се използват закалени високоякостни материали за удължена експлоатацияна живот. Легирана рама.
Здрава буксуваща летва
Здравапредна буксуваща летва гарантираща откъсване на горните слоеве на почвата.
Окачване на ралата
Автоматично отключване на ралото.

Просто обслужване

Благодарение на абсолютния минимум на местата за настройка и за смазване, обслужване, управление и последващата поддръжка са много прост акт, с който всеки може да се справи.

  • Минимален места за настройка.
  • Минимален места за смазване.
Предна буксуваща летва
Регулиране на височината на предната буксуваща летва.
Буксуваща летва зад ралата
Настойка на височината набуксуващата лентазад шиповите работни органи.
Работна дълбочина
Настройка на работната дълбочина на работните органи.

Предимството на конструкцията на машината е нейната гъвкавост и приспособимост, които дават възможност за висока вариабилност на работата.

Сгъване за транспорта дава възможност за:

  • Сгъване в компактните транспортни размери.
  • Потози начин се осигурявабезпроблематична възможност на транспорта и манипулиране по обикновени комуникации.

Интелигентно решение на конструкцията на машината

Интелигентно решение на конструкцията на машината

Предимството на конструкцията на машината е нейната гъвкавост и приспособимост, които дават възможност за висока вариабилност на работата.

Сгъване за транспорта дава възможност за:

  • Сгъване в компактните транспортни размери.
  • Потози начин се осигурявабезпроблематична възможност на транспорта и манипулиране по обикновени комуникации.

Възможност на избор от няколко вида секции на ралниците

Разликите между отделните секции са по-подробно описани в Картата за Принадлежностите

Раздел AL
Раздел CF
Раздел AP

Параметри

Технически параметри Единици Kompaktomat
K 1250 MAX
Kompaktomat
K 1570 MAX
Работна ширина мм 12 500 15 700
Транспортна ширина мм 3 000 3 000
Транспортна височина 2 мм  3 500 3 500
Обща дължина на машината 2 мм 11 300 11 300
Работна дълбочина мм 0–100 0–100
Брой на ралата - шипови AL
Брой на ралата - чизелови CF
Брой на ралата - шипови AP
бр 53
119
53
67
149
67
Производителност ха/ч 12–15 13–20
Необходима мощност 1 кВт
HP
243
330
316
430
Работна скорост км/ч 10–14 10–14
Максимална способност за катерене ° 6 6
Брой на гумите - транспорт   19,0/45-17 19,0/45-17
Тип на спирачката / разпределителен механизъм 3   въздух / c два маркуча въздух / c два маркуча
Нужно налягане 3 kPa 8,5 8,5
Размер на спирачките   300/60 300/60
Брой на хидравлични схеми / налягане бар  4–6 / 200 5–7 / 200
Брой на хидросъединителите / вид    8–12 / ISO 12,5 10–14 / ISO 12,5
Изискване за окачване на трактора
Височина на долното окачване
мм 600–650 600–650
Изискването на окачване на трактора мм долно окачване K80; око диаметър 50, 70 мм
Натоварване на моста кг 4 350 / 4 350 5 000 / 5 000
Тегло на машината 2 кг 10 500 12 500

Предсеитбен култиватор Kompaktomat MAX LONG

Технически параметри Единици Kompaktomat
K 1250 MAX LONG
Kompaktomat
K 1570 MAX LONG
Работна ширина мм 12 500 15 700
Транспортна ширина мм 3 000 3 000
Транспортна височина 2 мм 3 750 3 750
Обща дължина на машината 2 мм 11 550 11 550
Работна дълбочина мм 0–100 0–100
Брой на ралата - шипови AL
Брой на ралата - чизелови CF
Брой на ралата - шипови AP
Брой на ралата - шипови AL4
бр 53
119
53
95
67
149
67
118
Работна мощност ха/ч 12–15 13–20
Средство за теглене 1 кВт
HP
243
330
316
430
Работна скорост км/ч 10–14 10–14
Максимална способност за катерене ° 6 6
Брой на гумите - транспорт   19,0/45-17 19,0/45-17
Тип на спирачката / разпределителен механизъм 3   въздух / c два маркуча въздух / c два маркуча
Нужно налягане 3 kPa 8,5 8,5
Размер на спирачките   300/60 300/60
Брой на хидравлични схеми / налягане бар  4–6 / 200 5–7 / 200
Брой на хидросъединителите / вид    8–12 / ISO 12,5 10–14 / ISO 12,5
Изискване за окачване на трактора
Височина на долното окачване
мм 600–650 600–650
Изискването на окачване на трактора мм долно окачване K80; око диаметър 50, 70 мм
Натоварване на моста кг 4 600 / 4 600 5 350 / 5 350
Тегло на машината 2 кг 11 200 13 500


1 Препоръчената необходима мощност, действителната сила на разтягането може значително да се мени в зависимостa от дълбочината на обработката, почвените условия, наклона на терена, износването на работните органи и тяхната настройка.
2 Тегло на вариантите на машината: предния ??? валяк, секция AP, задния crosskill валякс буксуване.
3 Алтернатив на тзпа на спирачките: хидравлични, налягане 130 + -5 бара(предназначено за френския пазар).
Транспорт / спирачна система: Спазвайте националните разпоредби, приложими за превозa на техниката по обществените пътища. Проверете законовите разпоредби, които са в сила в страната и Наредбата за общото максимално тегло и допустимoтo на товарванe на моста, а също така за необходимото евентуално използване на спирачната система. Ако имате други въпроси, моля, свържете се с нашия търговски представител.

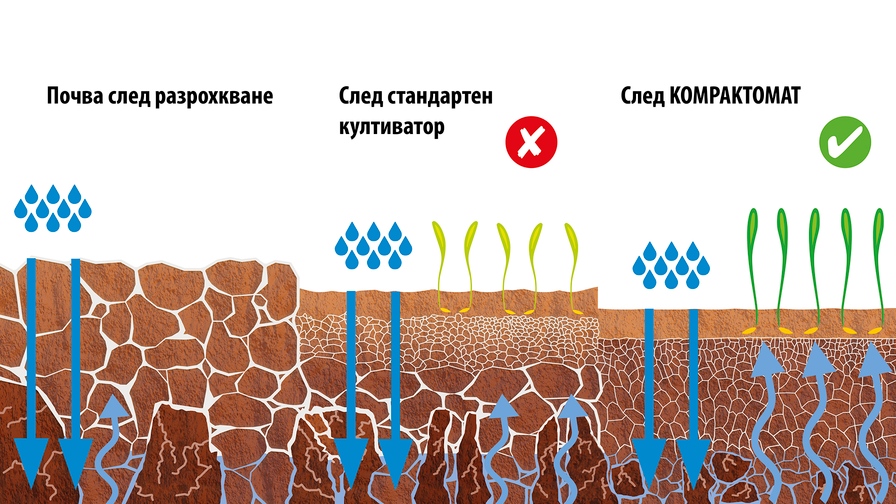

Модулност

Kompaktomat СТАНДАРТ – подходящ за по-интензивна обработка на почвата след оран с минимум растителни остатъци

Kompaktomat LONG – подходящ за обработка на почва след разрохкване с по-голямо количество раздробени растителни остатъци на повърхността

Oборудване

Аксесоари

Валяци

Объл валяк RR
Диаметър 400 мм
Тегло 115 кг / м



Може да се прилага като преден и заден валяк.

Качествена работа на всички видове почви, добър работа в  дълбочината, подходящи за по-влажни почви.

Crosskill валяк CR
Диаметър 400 мм
Тегло 133 кг/м



Може да се прилага само като заден валяк.

Отлична работа на леки, средни и тежки почви, качествено уплътнява и троши  буци.

Двоен Crosskill валяк DCR
Диаметър 400 мм
Тегло 185 кг/м
Разстояние между редовете на валяците 274 мм



Може да се прилага само като заден валяк.

Отлична работа на леки, средни и тежки почви, добре уплътнява и троши и буци. В сравнение с  crosskill валяци по-интензивно троши буци.

Спиралов валяк с летва SB
Диаметър 400 мм
Тегло 70 кг/м



Може да се прилага като преден и заден валяк.

Качествено троши буците.Той е подходящ за мокри условия.

Спиралов с летва BR
Диаметър 400 мм
Тегло 63 кг/м



Може да се прилага като преден и заден валяк.
Качествено троши буците. Не е много подходящ за мокрите условия.

Много важен е правилният избор на вида на валяка, който с голям дял влияе върху крайното качество на обработката. Избора на вида на валяка зависи от типа на почвата и начина на използването на машината.

Валяк Crosskill
CR
Двоен crosskill
DCR
От летва
BR
От летва спирален
SB
Ring
RR
Натрошаване  ●●●● ●●●● ●●●○ ●●●○ ●●○○
Трамбоване  ●●●● ●●●● ●●●○ ●●●○ ●●●●
Дълбочина на работата  ●○○○ ●●○○ ●●●○ ●●●○ ●●●●
Устойчивост срещу запушване  ●●●○ ●●●● ●●○○ ●●●○ ●●●●
Годност за каменистите почви  ●●○○ ●●○○ ●●●○ ●●●○ ●●●○
Годност за мокрите почви  ●●○○ ●●●○ ●○○○ ●●●○ ●●●●
Тежки почви  ●●●○ ●●●● ●●○○ ●●○○ ●●●○
Средни почви  ●●●● ●●●● ●●●○ ●●●○ ●●●○
Леки почви  ●●●● ●●●● ●●●● ●●●● ●●●○

Работни инструменти

Компактомат лапи DURA+

За AL / AP секции и разрохквачи на следи.

Длето CARBIDE

За секцията CF.

Двустранно длето

За секцията CF.

Двустранно длето

За разрохквачи на следи.


Култивираща секция

Раздел AP

Универсална култивираща секция с 27 см лапи в два реда. Геометрията на лапите подобрява преминаването на растителни остатъци. Следователно тази секция е подходяща за терени с по-голямо количество растителни остатъци и за тежки почви. Стандартно е оборудвана с регулируема по височина подравняваща греда зад лапите.

Раздел AL

Секцията е оборудвана с 27 см лапи в два реда. Тази секция е подходяща за леки почви без растителни остатъци. Стандартно е оборудвана с регулируема по височина подравняваща греда зад лапите.

Раздел CF

Секцията е оборудвана с тесни длета с ширина 3,5 см в четири реда. Идеална за пролетна подготовка на почвата или за тежки почви, където извеждането на мокра почва на повърхността не е желателно . Стандартно е оборудвана с подравняваща греда зад лапите.

Раздел AL AL-L 1 CF CF-L 1 AP AP-L 1 AL4 1
Брой на работните тела (бр) /
Разстояние между редовете (мм)
2 / 400  2 / 510 4 / 240  4 / 265 2 / 490  2 / 600 4 / 270
Повличане зад лемежите ●●●● ●●●● ●●●● ●●●● ●●●● ●●●● ●●●●
Обработка на цялата площ ●●●● ●●●● ●●○○ ●●○○ ●●●● ●●●● ●●●●
Подходящо за леките почви ●●●● ●●●● ●●●● ●●●● ●●●● ●●●● ●●●●
Подходящо за средните почви ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●●
Подходящо за тежките почви ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●●
Подходящо за каменистите почви ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●○
Подходящо за мокрите почви ●●○○ ●●○○ ●●●● ●●●● ●●○○ ●●○○ ●●●○
Устойчивост срещу запушване ●●○○ ●●○○ ●●●○ ●●●○ ●●●○ ●●●○ ●●●○

1 Секцията е предназначена за Kompaktomat LONG. Благодарение на удължената стъпка тя се характеризира с по-добра проходимост.


Продълбочители стоп

Разрохквачи на следи с лапа CA

Автоматично освобождаващи се разрохквачи на следите от трактор с лапа. Подходящи за леки почви, където няма риск от изваждане на мокри буци на повърхността.

Разрохквачи на следи с двустранно длето CC

Автоматично освобождаващи се разрохквачи на следите от трактор с двустранно длето. Подходящи за тежки почви, където има риск от изваждане на мокри буци на повърхността.


Повличания

Твърдо буксуване

Автоматично освобождаваща се подравняваща греда с назъбен профил. Здрава конструкция за прецизно изравняване на големи буци.
FL = твърдо механично повличане, FH = твърдо повличане хидравлично.

Остриетата на подравняващата греда работят като едно цяло, осигурявайки по-добра стабилност.


Finish раздел

Буксуваща летва

Пасивно изравняване на почвата зад задния валяк. Регулиране на агресивността на подравняващата лента чрез въртящи се ограничители. Може да се прилага зад всички видове задни валяци.

Шинен завършващ валяк RF

Aктивно раздробяване на буците, останали след задния барабан.

Crosskill завършващ валяк RFC

Aктивно раздробяване на буците, останали след задния барабан.


Вариантите на пантите

Око за долната панта

Око за долната панта ø 50 мм или Ø 70 мм. Максималното вертикално натоварване на теглещото око 3000 кг.

Панта K80 Ø 80 мм

Око за долната панта K80. Максималното вертикално натоварване на теглещото око 3000 кг.


Избираемо оборудване

Hydrotronic - електрохидравличен разделител на области

Разделяне на 1 област на трактора на 3 области.

Еднокръгови въздушни спирачки с два маркуча
Хидравлични спирачки

Фотогалерия

Видео

Файлове

Указания за употреба
