Kultivaator Fantom



Tehnoloogia

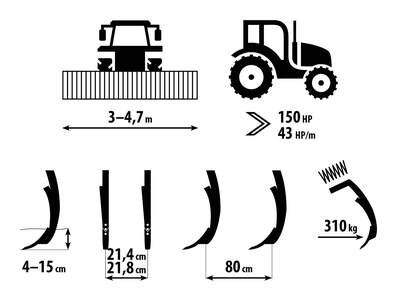

1 Töösügavus 4–15 cm. Kolmes reas optimeeritud pöördhõlm-vannasega väikeste vahedega piid tagavad pinnase väga peene ja täieliku kobestamise ning mulla intensiivse segunemise taimejääkidega.
2 Tasanduskettad tasandavad mullapinda ja parandavad taimejääkide katmist mullaga.
3 Pinnasetihenduse ja järelpeenestuse sektsioon. Optimaalne pinnasetihendus tagab vee hea infiltratsiooni ja mullaniiskuse tõusu.

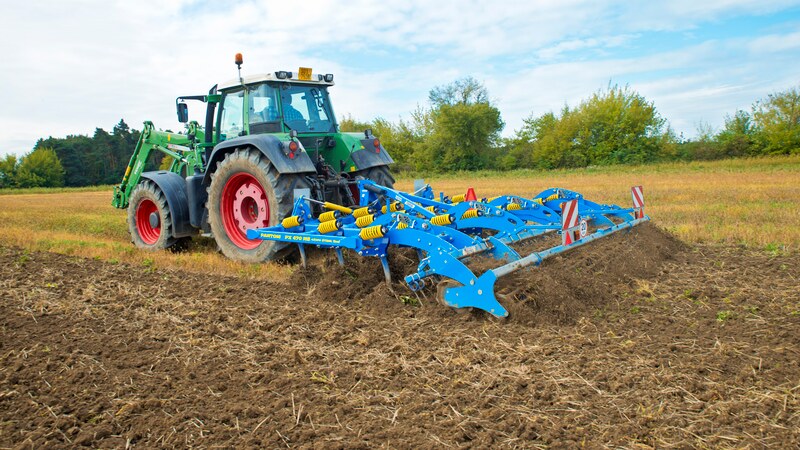

Kultivaator Fantom on kolme käpareaga rippmasin saagikoristuse järgseks intensiivse segava mõjuga lauskõrrekoorimiseks.

Universaalne mullaharimisriist nii kõrrekoorimiseks kui ka mulla külvieelseks ettevalmistamiseks

Pinna tasandamiseks käppade järel kasutatakse asümmeetrilist vedrupiiäket, mis paistab silma tõhusa tasandamise ja suure taimejääkide läbitavuse poolest. Varbrull tagab optimaalse järeltihendamise ja masina kulgemise täpselt õigel sügavusel.

Madala soetusmaksumuse ja suure kasutusväärtusega universaalne masin

Tänu oma konstruktsioonile on kultivaator Fantom väga universaalne. Seda saab kasutada nii kõrrekoorimiseks kui ka mulla külvieelseks harimiseks või sõnniku mulda viimiseks. Masina väike mass ei koorma haakeseadet transportimisel. Tänu oma lihtsale konstruktsioonile pakub kultivaator Fantom optimaalset soetusmaksumuse ja kasutusväärtuse kompromissi.

Kultivaator Fantom on kolme käpareaga rippmasin saagikoristuse järgseks intensiivse segava mõjuga lauskõrrekoorimiseks.

Universaalne mullaharimisriist nii kõrrekoorimiseks kui ka mulla külvieelseks ettevalmistamiseks

Pinna tasandamiseks käppade järel kasutatakse asümmeetrilist vedrupiiäket, mis paistab silma tõhusa tasandamise ja suure taimejääkide läbitavuse poolest. Varbrull tagab optimaalse järeltihendamise ja masina kulgemise täpselt õigel sügavusel.

Madala soetusmaksumuse ja suure kasutusväärtusega universaalne masin

Tänu oma konstruktsioonile on kultivaator Fantom väga universaalne. Seda saab kasutada nii kõrrekoorimiseks kui ka mulla külvieelseks harimiseks või sõnniku mulda viimiseks. Masina väike mass ei koorma haakeseadet transportimisel. Tänu oma lihtsale konstruktsioonile pakub kultivaator Fantom optimaalset soetusmaksumuse ja kasutusväärtuse kompromissi.

Suur jõudlus

  • Suur töökiirus kuni 12 km/h.
  • Väike veotakistus ja mulla suurepärane segamine tänu käppade optimaalsele kujule.

Hea kvaliteediga töö

  • Täpne sügavuse hoidmine koos mulla optimaalse tihendamisega.
  • Käppade suurepärane mulda tungimine.
  • Hooldevabad tööorganid on minimaalse kulumise tagamiseks varustatud volframkarbiidplaatidega.
  • Käppade kuju tagab suure läbitavuse taimejääkidele.

Tehnika

Kultivaator Fantom NS

  1. Kolmes reas paiknevad käpad kobestavad mulda.
  2. Tagarull tihendab pinnase.

Tugev konstruktsioon

Kõrgtugevdatud teras koos tehnoloogiaga eXtra STEEL line® tagavad meie masinate pika kasutusaja ka kõige raskemates tingimustes.

Kulumiskindel teras
End tõestanud konstruktsiooniga käpad on valmistatud väga tugevast ja kulumiskindlast terasest, millele on kinnitatud volfram-karbiidplaadid.
Kivikaitse
Vastupidav ja hooldusvaba vedrukaitse, millel on suur, 310 kg rakendumisjõud käpa tipule.
Käppade kiirkinnitus
Käppade kiirkinnitus (torusplint) võimaldab käppade väga kiiret vahetamist ilma tööorganite kaotamise ohuta.

Lihtne kasutamine

Tänu minimaalsele hulgale reguleerimis- ja määrimiskohtadele on nii kasutamine, juhtimine kui ka hooldamine väga lihtne ning sellega tuleb toime igaüks. Sellel masinal on töösügavus ja äke lihtsalt mehaaniliselt reguleeritavad.

  • Minimaalselt määrimiskohti.
  • Minimaalselt reguleerimiskohti.
Töösügavuse reguleerimine
Töösügavuse lihtne reguleerimine rullidel oleva tihvtiga.
Äkke reguleerimine
Äkke reguleerimine tihvtide abil.

Lihtne kasutamine

Selle masina eeliseks on tema mitmekülgsus ja lihtne seadistus erinevateks töötingimusteks.

  • Lühikese ja kompaktse disaini tõttu on mugav töötada ka väikestel ja kurviliste servadega põldudel.
  • Põllu reljeefi hea kopeerimine tänu lühikesele kompaktsele disainile.
  • Võimalus töötada kokku klapitud külgsektsioonidega!
Töölaius 3 meetrit
Võimalik töötada kokkuklapitud külgsektsioonidega.
Töölaius 4,7 meetrit
Täielik töölaius.
Lauskõrrekoorimine
Hanijalgkäppade paigaldamisel on võimalik teha põllul lauskõrrekoorimine kuni 15 cm sügavuselt.

Parameetrid

Tehnilised andmed Ühikud Fantom 300 N Fantom 350 N Fantom 470 NS
Töölaius mm 3 000 3 500 4 700
Transpordilaius mm 3 000 3 500 3 000
Transpordikõrgus mm 1 330 1 380 1 930
Masina kogupikkus mm 3 330 3 330 3 450
Töösügavus mm 40–150 40–150 40–150
Käppade arv tk 13 16 22
Käppade samm mm 218 214 214
Käparidade arv tk 3 3 3
Ridade samm mm 800 800 800
Käppade kaitse rakendumisjõud kg 310 310 310
Raami kliirens mm  730 730 730
Tööjõudlus ha/h 2,4–3,6 2,8–4,2 3,7–5,5
Veovahend 1 kW
hj
95–165
130–225
110–180
150–240
150–225
200–300
Töökiirus km/h 8–12 8–12 8–12
Maksimaalne transpordikiirus 3 km/h 20 20 20
Maksimaalne mäkketõusuvõime ° 6 6 6
Hüdrauliliste ahelate arv / rõhk bar      1 / 200
Hüdroühenduste arv / tüüp        2 / ISO 12,5
Vajalik traktori haakeseadeldis   3-punkt. haakes., kat. 2 ja 3 3-punkt. haakes., kat. 2 ja 3 3-punkt. haakes., kat. 2 ja 3
Masina mass 2 kg 1 200 1 350 2 000


1 Soovitatav veovahend, tegelik veojõud võib suures ulatuses muutuda sõltuvalt harimissügavusest, mullatingimustest, maapinna kaldest ning tööorganite kulumisest ja reguleeritusest.
2 Masina mass varbrulliga.
3 Pidurisüsteem transportimisel. Pidage kinni siseriiklikest eeskirjadest, mis puudutavad masinate transportimist avalikel teedel. Uurige välja vastavas riigis kehtivad õigusaktid ja eeskirjad maksimaalselt lubatud kogumasside ja teljekoormuste ning samuti pidurisüsteemi kasutamise kohta. Lisaküsimuste korral võtke ühendust meie müügiesindajaga.

N - rippmasin
NS - kokkupandav rippmasin

Seadmed

Fotogalerii

Video

Failid

Kasutusjuhendid

Tarvikud

Rullid

Terasrull SDR
Läbimõõt 525 mm
Mass 170 kg/m
Topeltrull DR
Läbimõõt 400/300 mm
Mass 135 kg/m
Rõngasrull RR
Läbimõõt 520 mm
Mass 160 kg/m
Varbrull TRS
Läbimõõt 600 mm
Mass 100 kg/m
V-rull VR
Läbimõõt 550 mm
Mass 160 kg/m

Väga oluline on valida õigesti tagarulli tüüp, mis määrab suures osas lõpliku harimiskvaliteedi. Rull järeltihendab mulda ning murendab ja tasandab seda veelgi. Rulli tüübi valik sõltub mulla tüübist ja masina kasutusviisist.

Rull Varbrull
TRS
Topeltrull
DR
Rõngasrull
RR
Ketasrull
SDR
VR
Peenestamine ●●○○ ●●●○ ●●●○ ●●●○ ●●●○
Tihendamine ●●●○ ●●●○ ●●●● ●●●● ●●●●
Sügavuse hoidmine ●●●○ ●●●● ●●●● ●●●● ●●●●
Ummistumiskindlus ●○○○ ●●●○ ●●●● ●●●○ ●●●●
Sobivus kivistele muldadele ●●●○ ●●●○ ●●●○ ●●●○ ●●●○
Sobivus märgadele muldadele ●○○○ ●●○○ ●●●● ●●●● ●●●●
Rasked mullad ●●○○ ●●●● ●●●● ●●●● ●●●●
Keskmised mullad ●●●○ ●●●● ●●●● ●●●● ●●●●
Kerged ●●●● ●●●● ●●●● ●●●○ ●●●●

Töövahendid

Peitel 50 CARBIDE
Käpa laius 50 mm
Käpa materjalitugevus kuni 55 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA
Pealekeevituse kõvadus kuni 60 HRC
Käpa kasutusaeg + 400-600 %
Peitel 50 MULTICARBIDE PRO
Käpa laius 50 mm
Käpa materjalitugevus kuni 55 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA



Vahetatavate tiibadega peitel 40 CARBIDE
Käpa laius 280 mm
Käpa korpuse laius 43 mm
Käpa paksus 6 mm
Käpa materjalitugevus kuni 55 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA

Täispinnaliseks alt läbilõikamiseks

Peitel 50 MULTICARBIDE
Käpa laius 50 mm
Käpa materjalitugevus kuni 55 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA
Käpa kasutusaeg + 400-600 %
Käpp 230 mm
Käpa laius 230 mm
Käpa paksus 8 mm
Käpa materjalitugevus kuni 55 HRC

Lisavarustus

Micro Drill

Peene seemne külvamine.
