Kultivaator Fantom PRO



Tehnoloogia

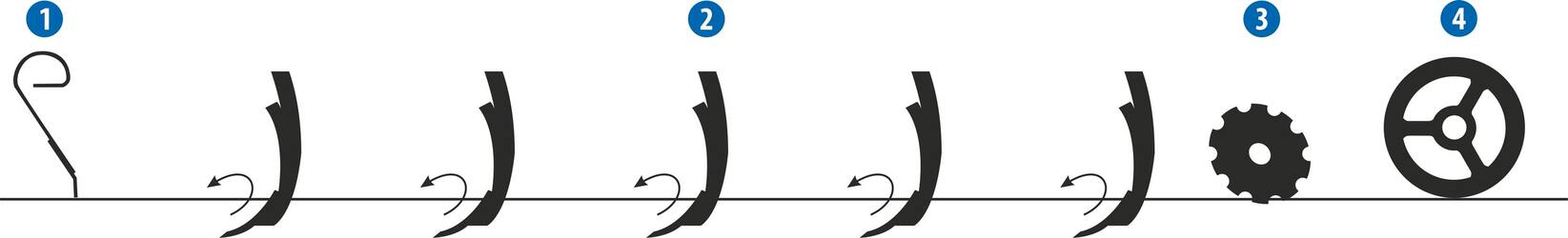

1 Esilibisti sektsioon, tagab tasasema pinna.
2 Töösügavus 4 - 15 cm. Kolmes reas optimeeritud pöördhõlm-vannasega väikeste vahedega piid tagavad pinnase väga peene ja täieliku kobestamise ning mulla intensiivse segunemise taimejääkidega.

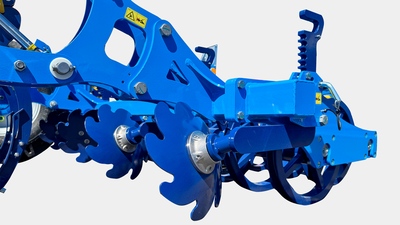

3 Tasanduskettad tasandavad mullapinda ja parandavad taimejääkide katmist mullaga.
4 Pinnasetihenduse ja järelpeenestuse sektsioon. Optimaalne pinnasetihendus tagab vee hea infiltratsiooni ja mullaniiskuse tõusu. Tagarullid on lihtsasti eemaldatavad nind töötada võib vajadusel ka ilma tagarullideta.

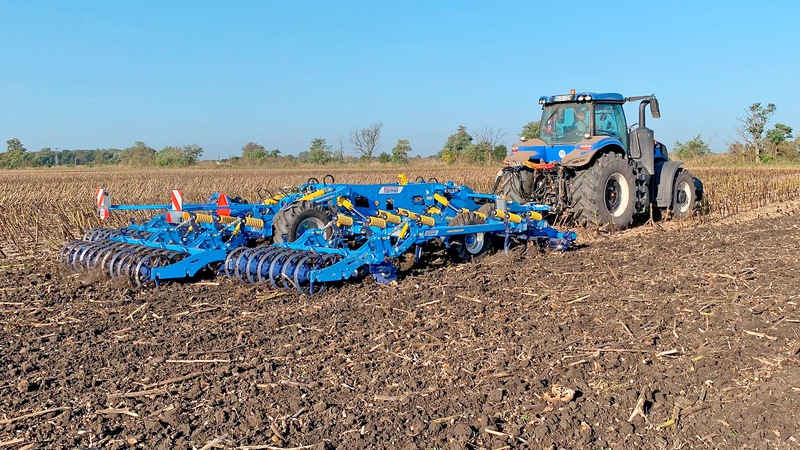

Viierealine poolrippes moodulkultivaator Fantom PRO, millel on väike veotakistus ja muudetav töösügavus, sobib kevad-, suve- ja sügistööde jaoks. Tänu masina modulaarsusele saab kevadtöödega alustada varakult, kuna see tuleb toime ka märjema mullaga.

Suurepärane taimejääkide läbitavus

Piid sammuga 190 mm asuvad viies reas. Tänu nende optimeeritud paigutusele ja raami suurele, 655 mm kliirensile on saavutatud taimejääkide suurepärane läbitavus ja vastupidavus ummistumisele. Käppade ja peitlite kinnitussüsteem võimaldab nende hõlpsat ja kiiret vahetamist.

Fantom PRO on varustatud integreeritud telje ja maapinda järgivate ratastega. Tänu sellele on masinaga vőimalik töötada ilma tagumise sektsioonita (näiteks rulli või äkketa). Tagasektsiooni ühendamiseks kasutatakse kiirkinnitussüsteemi, millega on lahtiühendamine või vahetamine ainult mõne minuti küsimus.

Viierealine poolrippes moodulkultivaator Fantom PRO, millel on väike veotakistus ja muudetav töösügavus, sobib kevad-, suve- ja sügistööde jaoks. Tänu masina modulaarsusele saab kevadtöödega alustada varakult, kuna see tuleb toime ka märjema mullaga.

Suurepärane taimejääkide läbitavus

Piid sammuga 190 mm asuvad viies reas. Tänu nende optimeeritud paigutusele ja raami suurele, 655 mm kliirensile on saavutatud taimejääkide suurepärane läbitavus ja vastupidavus ummistumisele. Käppade ja peitlite kinnitussüsteem võimaldab nende hõlpsat ja kiiret vahetamist.

Fantom PRO on varustatud integreeritud telje ja maapinda järgivate ratastega. Tänu sellele on masinaga vőimalik töötada ilma tagumise sektsioonita (näiteks rulli või äkketa). Tagasektsiooni ühendamiseks kasutatakse kiirkinnitussüsteemi, millega on lahtiühendamine või vahetamine ainult mõne minuti küsimus.

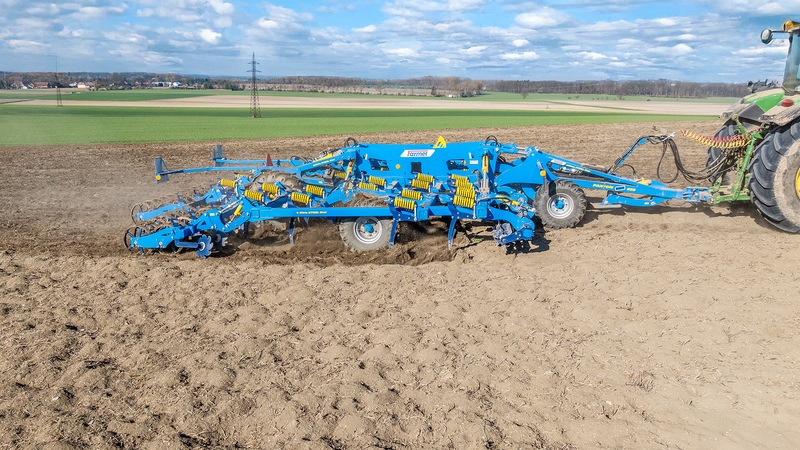

Võimalik töötada ilma tagarullita

Tagumine tööorgan on ühendatud parallelogrammi kaudu, mis tagab maastiku täieliku järgimise, ning moodulsüsteem võimaldab tagarulli või -äkke kiiret  vahetamist vői eemaldamist. Tänu integreeritud teljele võib masin töötada ilma tagasektsioonita, kuna rataste taga paiknevad piid kobestavad tekkinud jäljed. Integreeritud telg tagab ka hea manööverdatavuse ja kiire pööramise töötamisel ja transportimisel. Raami suur, 655 mm kliirens tagab optimaalse läbitavuse ja pőllutingimustele kohandatavuse. Mulla kvaliteetse kobestamise ja segamise ning taimejääkide mulda viimise võrdlemisi väikese veotakistuse juures tagavad vahetatavad piiotsad. Kui neid on vaja vahetada, siis toimub see kiiresti ja hõlpsalt tänu kiirkinnitussüsteemile (torusplint).

Tagumine tööorgan on ühendatud parallelogrammi kaudu, mis tagab maastiku täieliku järgimise, ning moodulsüsteem võimaldab tagarulli või -äkke kiiret  vahetamist vői eemaldamist. Tänu integreeritud teljele võib masin töötada ilma tagasektsioonita, kuna rataste taga paiknevad piid kobestavad tekkinud jäljed. Integreeritud telg tagab ka hea manööverdatavuse ja kiire pööramise töötamisel ja transportimisel. Raami suur, 655 mm kliirens tagab optimaalse läbitavuse ja pőllutingimustele kohandatavuse. Mulla kvaliteetse kobestamise ja segamise ning taimejääkide mulda viimise võrdlemisi väikese veotakistuse juures tagavad vahetatavad piiotsad. Kui neid on vaja vahetada, siis toimub see kiiresti ja hõlpsalt tänu kiirkinnitussüsteemile (torusplint).

Suur valikuvõimalus

Piiotsad on standardselt varustatud volframkarbiidplaatidega, mis pikendavad märkimisväärselt piiotste kasutusaega ja tagavad käppade optimaalse geomeetria kogu kasutusaja jooksul. Käppade taga paiknevad kettad, mis tasandavad mullapinna. Optimaalse pinnastruktuuri ja hea järeltihendamise saavutamiseks on võimalik valida sobiv tagarull. Rullide survet on võimalik valida – seda kas masina enda massiga või hüdrauliliselt. Töösügavuse muutumisel muutub automaatselt surve, tänu millele toimub mulla tihendamine kogu aeg ühesuguse jõuga. Valida on mitut tüüpi tagarullide hulgast. Rull tagab mulla järeltihendamise, kamakate purustamise ja maapinna tasandamise. Tänu kiirühendussüsteemile on rulle võimalik hõlpsalt välja vahetada näiteks äkke vastu või töötada üldse ilma tagumise tarvikuta. Masina ümberseadistamine on võimalik sõidu ajal hüdrauliliselt.

Piiotsad on standardselt varustatud volframkarbiidplaatidega, mis pikendavad märkimisväärselt piiotste kasutusaega ja tagavad käppade optimaalse geomeetria kogu kasutusaja jooksul. Käppade taga paiknevad kettad, mis tasandavad mullapinna. Optimaalse pinnastruktuuri ja hea järeltihendamise saavutamiseks on võimalik valida sobiv tagarull. Rullide survet on võimalik valida – seda kas masina enda massiga või hüdrauliliselt. Töösügavuse muutumisel muutub automaatselt surve, tänu millele toimub mulla tihendamine kogu aeg ühesuguse jõuga. Valida on mitut tüüpi tagarullide hulgast. Rull tagab mulla järeltihendamise, kamakate purustamise ja maapinna tasandamise. Tänu kiirühendussüsteemile on rulle võimalik hõlpsalt välja vahetada näiteks äkke vastu või töötada üldse ilma tagumise tarvikuta. Masina ümberseadistamine on võimalik sõidu ajal hüdrauliliselt.

Suur jõudlus

  • Suur töökiirus kuni 12 km/h.
  • Väike veotakistus ja mulla suurepärane segamine tänu käppade optimaalsele kujule.
  • Täispinnaline alt läbilõikamine hanijalgkäppade kasutamisel.
  • Töökindel käppade kiirkinnitussüsteem (torusplint) säästab aega.
  • Lihtne kasutamine ja manööverdatavus.
  • Kiire ümberpööramine transpordiratastel.
  • Töösügavuse reguleerimine ja Flexi-board'i mugav juhtimine sõidu ajal traktori kabiinist.
  • Hooldusvabad tööorganid kõvametallist puksides.
  • Käppade suurepärane mulda tungimine.
  • Täpne sügavuse hoidmine ka ilma rullideta tänu maapinda järgivatele ratastele.
  • Hüdrauliliselt reguleeritav rullide surve.
  • Suur töökiirus kuni 12 km/h.
  • Väike veotakistus ja mulla suurepärane segamine tänu käppade optimaalsele kujule.
  • Täispinnaline alt läbilõikamine hanijalgkäppade kasutamisel.
  • Töökindel käppade kiirkinnitussüsteem (torusplint) säästab aega.
  • Lihtne kasutamine ja manööverdatavus.
  • Kiire ümberpööramine transpordiratastel.
  • Töösügavuse reguleerimine ja Flexi-board'i mugav juhtimine sõidu ajal traktori kabiinist.
  • Hooldusvabad tööorganid kõvametallist puksides.
  • Käppade suurepärane mulda tungimine.
  • Täpne sügavuse hoidmine ka ilma rullideta tänu maapinda järgivatele ratastele.
  • Hüdrauliliselt reguleeritav rullide surve.

Tehnika

Kultivaator Fantom PRO

  1. Hüdrauliliselt juhitav Flexiboard-esilibisti mullapinna tasandamiseks ja kamakate purustamiseks enne harimist.
  2. Tööorganid viies reas, sõidu ajal hüdrauliliselt reguleeritav töösügavus.
  3. Tööorganite taga rullirea ees paiknevate tagumiste tasandusketaste ülesanne on tasandada mulla pinda enne rulle. Ketaste kõrgus on lihtsalt reguleeritav.
  4. Valikulised tagarullid eri tingimustesse, võimalus töötada ka ilma tagarullita, mille võib asendada kiirkinnitusega tagalibisti või äkkega, masin pöörab ümber ratastel.

Kultivaator Fantom PRO

  1. Hüdrauliliselt juhitav Flexiboard-esilibisti mullapinna tasandamiseks ja kamakate purustamiseks enne harimist.
  2. Tööorganid viies reas, sõidu ajal hüdrauliliselt reguleeritav töösügavus.
  3. Tööorganite taga rullirea ees paiknevate tagumiste tasandusketaste ülesanne on tasandada mulla pinda enne rulle. Ketaste kõrgus on lihtsalt reguleeritav.
  4. Valikulised tagarullid eri tingimustesse, võimalus töötada ka ilma tagarullita, mille võib asendada kiirkinnitusega tagalibisti või äkkega, masin pöörab ümber ratastel.

Tugev konstruktsioon

Kõrgtugevdatud teras koos tehnoloogiaga eXtra STEEL line® tagavad meie masinate pika kasutusaja ka kõige raskemates tingimustes.

Väga tugevad materjalid
Oluliste sõlmede juures on kasutatud väga tugevaid vääristatud materjale, et tagada pikk kasutusaeg. Suurele koormusele kavandatud raam väga tugevast terasest.
Massiivsed kinnitused
Kõigi pöörddetailide massiivsed kinnitused tagavad pika kasutusaja. Ühtlasi on tegu kergesti taastatava lahendusega.
Kulumiskindel teras
End tõestanud konstruktsiooniga käpad on valmistatud väga tugevast ja kulumiskindlast terasest ning käppade tipud on kaetud karbiidplaatidega. Kasutusaja veel pikemaks muutmiseks võib käpa ülemise osa katta lisaplaatide või kõvametallist pealekeevitusega.
Kivikaitse
Vastupidav ja hooldusvaba vedrukaitse, millel on suur, 310 kg rakendumisjõud käpa tipule.
Taimejääkide mulda viimine
Tänu raami suuremale kliirensile ja käppade suuremale sammule on Fantom PRO võimeline intensiivse segava mõjuga lauskõrrekoorimiseks pärast saagikoristust. Viib suurepäraselt taimejäägid mulda.
Käppade kiirkinnitus
Käppade kiirkinnitus (torusplint) võimaldab käppade väga kiiret vahetamist ilma tööorganite kaotamise ohuta.

Lihtne kasutamine

Tänu minimaalsele hulgale reguleerimis- ja määrimiskohtadele on nii kasutamine, juhtimine kui ka hooldamine väga lihtne ning sellega tuleb toime igaüks.

  • Minimaalselt reguleerimiskohti.
Töösügavuse reguleerimine
Töösügavuse lihtne reguleerimine masina veermiku hüdraulilise ahela abil.
Rullide surve
Rullide surve tagab nende enda kaal, survet saab aga suurendada hüdrauliliselt.
Flexi-board'ide reguleerimine
Flexi-board'ide lihtne reguleerimine sõidu ajal hüdrauliliselt.
Rullide kiirkinnitussüsteem
Tagarullide lihtne ühendamine ja lahtiühendamine – võimalus töötada ilma tagarullideta.

Nutikalt lahendatud masina konstruktsioon

Fantom PRO konstruktsiooni eelis on selle otstarvete paljusus ja seadistatavus, mis tagavad laiad kasutusvõimalused.

Kergesti juhitav põllul pööramisel
Kultivaator on varustatud integreeritud teljega. Põllu otsas toimub ümberpööramine transpordiratastel.
Piide optimaalne paigutus
Pikendatud raam võimaldab piide paigutust suure, 190 mm sammuga.
Raami suur kliirens
Raami suur, 655 mm kliirens tagab suurepärase taimejääkide läbitavuse.
Töötamisel stabiilne tänu oma konstruktsioonile
Ujuv tiisel tagab maapinna veatu järgimise.
Kokkupanemissüsteem
Ainulaadne kokkupanemissüsteem võimaldab panna 12,5 m töölaiusega masina kokku transpordilaiusele 3 m ja -kõrgusele 4 m, mis vastab liikluseeskirjadele.

Külvieelne harimine ja kõrrekoorimine

Kobestuspiid
Tugevad kõvasulam-otstega piid pinnase kobestamiseks, max töösügavus 15 cm.
Piid kõrreharimiseks
Tugevad kõvasulam-otsa ja hanijalgadega piid pinnase kobestamiseks ja segamiseks, max töösügavus 15 cm.
Piid külvieelseks ettevalmistamiseks
Kõvasulam-otsa vedrupiid pinnase külvieelseks ettevalmistuseks, max töösügavus 10 cm.

Parameetrid

Tehnilised andmed Ühikud Fantom
650 PRO
Fantom
800 PRO
Fantom
850 PRO
Fantom
1050 PRO
Fantom
1250 PRO
Töölaius mm 6 550 8 050 8 450 10 350 12 250
Transpordilaius mm 3 000 3 000 3 000 3 000 3 000
Transpordikõrgus mm 3 550 4 000 4 275 3 700 4 000
Masina kogupikkus mm 9 900 9 900 9 900 10 400 10 400
Töösügavus mm 40–150 40–150 40–150 40–150 40–150
Käppade arv tk 35 43 45 57 67
Käppade samm mm 190 190 190 190 190
Käparidade arv tk 5 5 5 5 5
Ridade samm mm  790 790 790 790  790
Käppade kaitse rakendumisjõud kg 310 310 310 310 310
Tugirataste arv tk 4 6 6 8 8
Transpordirataste arv tk 2 2 2 2 2
Raami kliirens mm   655 655 655 655  655
Tööjõudlus ha/h 5,2–7,8 6,4–9,6 6,8–10,2 8,4–12,6 10,0–15,0
Veovahend 1 kW
hj
200–300
270–405
230–350
310–475
245–370
330–495
295–400
400–550
400–440
550–675
Töökiirus km/h 8–12 8–12 8–12 8–12 8–12
Maksimaalne transpordikiirus 4 km/h 30 30 30 30 30
Maksimaalne mäkketõusuvõime ° 6  6
Hüdrauliliste ahelate arv / rõhk bar 5–6 / 200 5–6 / 200 5–6 / 200 5–6 / 200 5–6 / 200
Hüdroühenduste arv / tüüp   12 / ISO 12,5  12 / ISO 12,5 12 / ISO 12,5  12 / ISO 12,5  12 / ISO 12,5
Vajalik traktori haakeseadeldis   kolmepunktiline haakeseadeldis, kat. 3; liigendi Ø 50, 70 mm; kuul K80 liigendi Ø 50, 70 mm; kuul K80
Masina mass 2 kg 8 300 9 300 9 500 12 700 13 800


1 Soovitatav veovahend, tegelik veojõud võib suures ulatuses muutuda sõltuvalt harimissügavusest, mullatingimustest, maapinna kaldest ning tööorganite kulumisest ja reguleeritusest.
2 Sõltub kasutatava rulli tüübist.
4 Pidurisüsteem transportimisel. Pidage kinni siseriiklikest eeskirjadest, mis puudutavad masinate transportimist avalikel teedel. Uurige välja vastavas riigis kehtivad õigusaktid ja eeskirjad maksimaalselt lubatud kogumasside ja teljekoormuste ning samuti pidurisüsteemi kasutamise kohta. Lisaküsimuste korral võtke ühendust meie müügiesindajaga.

PRO - transporditelg paikneb enne tagarulli

Seadmed

Fotogalerii

Video

Failid

Kasutusjuhendid

Fantom PRO - külvikihi kombikultivaator

Tarvikud

Rullid

Terasrull SDR
Läbimõõt 525 mm
Mass 170 kg/m
Topeltrõngasrull DRR
Läbimõõt 500/500 mm
Mass 185 kg/m
Varbrull TR
Läbimõõt 500 mm
Mass 90 kg/m
Topeltpiikrull DSR
Läbimõõt 570/570 mm
Mass 175 kg/m
FLAT Topeltrull DFR
Läbimõõt 520/520 mm
Mass 165 kg/m
Topelt V-rõngasrull DVR
Läbimõõt 510/510 mm
Mass 180 kg/m

Väga oluline on valida õigesti tagarulli tüüp, mis määrab suures osas lõpliku harimiskvaliteedi. Rull järeltihendab mulda ning murendab ja tasandab seda veelgi. Rulli tüübi valik sõltub mulla tüübist ja masina kasutusviisist.

Rull Topeltrõngasrull
DRR
Topeltrull
DFR
Topeltpiikrull
DSR
Varbrull
TR
Peenestamine ●●●○ ●●●○ ●●○○ ●●○○
Tihendamine ●●●● ●●●● ●●●○ ●●●○
Sügavuse hoidmine ●●●● ●●●● ●●●● ●●●○
Ummistumiskindlus ●●●● ●●●● ●●●● ●○○○
Sobivus kivistele muldadele ●●●○ ●●●○ ●●●○ ●●●○
Sobivus märgadele muldadele ●●●● ●●●● ●●●● ●○○○
Rasked mullad ●●●● ●●●● ●●●● ●●○○
Keskmised mullad ●●●● ●●●● ●●●● ●●●○
Kerged ●●●● ●●●● ●●●○ ●●●●
Rull Ketasrull
SDR
Topelt V-rõngasrull
DVR
Peenestamine ●●●○ ●●●○
Tihendamine ●●●● ●●●●
Sügavuse hoidmine ●●●● ●●●●
Ummistumiskindlus ●●●○ ●●●●
Sobivus kivistele muldadele ●●●○ ●●●○
Sobivus märgadele muldadele ●●●● ●●●●
Rasked mullad ●●●● ●●●●
Keskmised mullad ●●●● ●●●●
Kerged ●●●○ ●●●●

Äkked

Flexi-board + äke L-BH
Mass 62,5 kg/m
Kolmerealine äke + Spiraalvarbrull RHR
Läbimõõt 300 mm
Mass 165 kg/m
Äke Flexi-board + äke

Kolmerealine äke + Spiraalvarbrull
Peenestamine ●●○○ ●●●●
Tihendamine ●○○○ ●○○○
Ummistumiskindlus ●●●● ●●○○
Sobivus kivistele muldadele ●●○○ ●●○○
Rasked mullad ●●○○ ●●○○
Keskmised mullad ●●●● ●●●○
Kerged ●●●● ●●●●

Töövahendid

Peitel 50 CARBIDE
Käpa laius 50 mm
Käpa materjalitugevus kuni 55 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA
Pealekeevituse kõvadus kuni 60 HRC
Käpa kasutusaeg + 400-600 %
Peitel 50 MULTICARBIDE PRO
Käpa laius 50 mm
Käpa materjalitugevus kuni 55 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA



Vahetatavate tiibadega peitel 40 CARBIDE
Käpa laius 280 mm
Käpa korpuse laius 43 mm
Käpa paksus 6 mm
Käpa materjalitugevus kuni 55 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA

Täispinnaliseks alt läbilõikamiseks

Peitel 50 MULTICARBIDE
Käpa laius 50 mm
Käpa materjalitugevus kuni 55 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA
Käpa kasutusaeg + 400-600 %
Käpp 230 mm
Käpa laius 230 mm
Käpa paksus 8 mm
Käpa materjalitugevus kuni 55 HRC
Peitel CARBIDE

Libistid

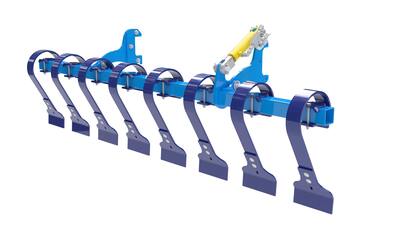

Flexi-board

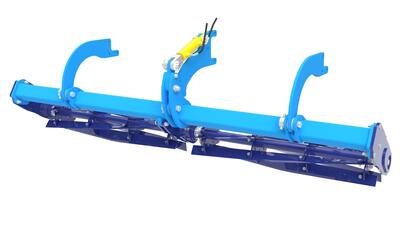

Flexi-cut

Haakeseadeldiste variandid

Aas alumise haakeseadeldise jaoks Ø 50 mm, Ø 70 mm
Haakeseadeldis K80 Ø 80 mm
3. kategooria kolmepunktiline haakeseadeldis
Liigendite komplekt 4. kategooria kolmepunktilisele haakeseadeldisele

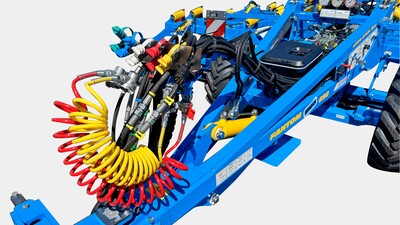

Lisavarustus

Hydrotronic – elektrohüdrauliline ahelate jaotur

Traktori ühe ahela jaotamine kolmeks.
