Külvieelne kombikultivaator Kompaktomat NS

Külvieelne kombikultivaator Kompaktomat NS



Külvieelne kombikultivaator Kompaktomat NS

Tehnoloogia

1 Jäljekobestuspiid. Traktorijälgede täiuslik kobestamine välistab taimede ebaühtlase tärkamise pärast külvamist.
2 Esilibisti mullapinna tasandamiseks. Täpselt tasandatud mullapind on eelduseks ühtlasele ja täpsele külvikihi kobestusele.
3 Pinnase eeltihendus eesmise rulli abil. Esirull purustab mullakamakad ja samal ajal tihendab pinnast ning tagab selle kapillaarsuse.
4 Pinnas kobestatakse ettenähtud sügavuseni, mis peaks olema sama kui tulevane külvisügavus. Hanijalg-piiotsad lõikavad pinnase horisontaalsuunas läbi kogu töösügavuselt, hävitades samal ajal ka umbrohtu.
5 Pinnasetasandus piisektsiooni taga vahelibistiga.
6 Rullid murendavad peeneks väiksemadki kamakad tagavad külvikihi lõpliku tihendamise, nii et mulla kapillaarsus ning niiskusrežiim oleks täielikult tagatud. Niiskuse säilimine mullas tagab taimede hea tärkamise isegi kuival külviajal.
7 Tagumine sälkserv-libisti tagab täiusliku pinnatasandamise järgnevaks külviks.

Külvieelsed kombikultivaatorid Kompaktomat on end tõestanud masinad, mis on mõeldud mulla külvieelseks ettevalmistamiseks pärast kündmist. Ühe ülesõiduga on muld täielikult haritud ja see on valmis kultuuride külvamiseks.

Suurepärane pinna tasandamine ja kamakate peenestamine

Masina eelis on pinna suurepärane tasandamine, kamakate peenestamine ja hästi tihendatud külvivao tekitamine. Maa tasandatakse veatult ka tänu libistitele, mis suudavad tasandada ja laiali ajada ka väga suuri ebatasasusi.

Külvieelsed kombikultivaatorid Kompaktomat on end tõestanud masinad, mis on mõeldud mulla külvieelseks ettevalmistamiseks pärast kündmist. Ühe ülesõiduga on muld täielikult haritud ja see on valmis kultuuride külvamiseks.

Suurepärane pinna tasandamine ja kamakate peenestamine

Masina eelis on pinna suurepärane tasandamine, kamakate peenestamine ja hästi tihendatud külvivao tekitamine. Maa tasandatakse veatult ka tänu libistitele, mis suudavad tasandada ja laiali ajada ka väga suuri ebatasasusi.

Ühe ülesõiduga valmistatakse muld kultuuride külvamiseks veatult ette

Tänu suurele töökiirusele võib ka väiksema töölaiusega masinate Kompaktomat abil saavutada suure jőudluse. Seejuures on oluline, et tänu oma läbimõeldud konstruktsioonile ja soodsale massile suudab Kompaktomat mulla pärast kündi ette valmistada ühe ülesõiduga, kusjuures mulda haritakse mitte ainult pindmiselt, vaid kogu profiilis.

Kompaktomat teeb ühe ülesõiduga mitu tööd, mille käigus mulla pind silutakse ja muld tihendatakse sügavalt. Kobestatud mullas on taastunud kapillaarsus ja loodud vajaliku sügavusega külvivaod. Kamakad on peenestatud.

Tänu suurele töökiirusele võib ka väiksema töölaiusega masinate Kompaktomat abil saavutada suure jőudluse. Seejuures on oluline, et tänu oma läbimõeldud konstruktsioonile ja soodsale massile suudab Kompaktomat mulla pärast kündi ette valmistada ühe ülesõiduga, kusjuures mulda haritakse mitte ainult pindmiselt, vaid kogu profiilis.

Kompaktomat teeb ühe ülesõiduga mitu tööd, mille käigus mulla pind silutakse ja muld tihendatakse sügavalt. Kobestatud mullas on taastunud kapillaarsus ja loodud vajaliku sügavusega külvivaod. Kamakad on peenestatud.

Minimaalne hooldusvajadus

Külvieelse kombikultivaatori juhtseadeldiste konstrueerimisel on arvesse võetud maksimaalse ohutuse tagamist töötajatele. Lihtsal, kuid kvaliteetsel konstruktsioonil on minimaalne hooldusvajadus.

VALESTI
Mulla ebaühtlasel harimisel esineb taimede vale ja ebaühtlase tärkamise oht.
ÕIGESTI
Mulla ühtlane harimine külvieelse kombikultivaatoriga Kompaktomat tagab taimede ühtlase tärkamise.

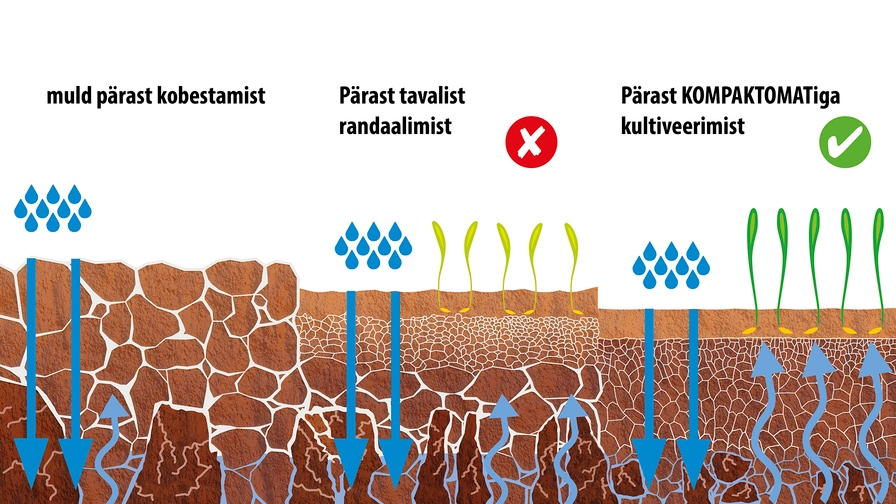

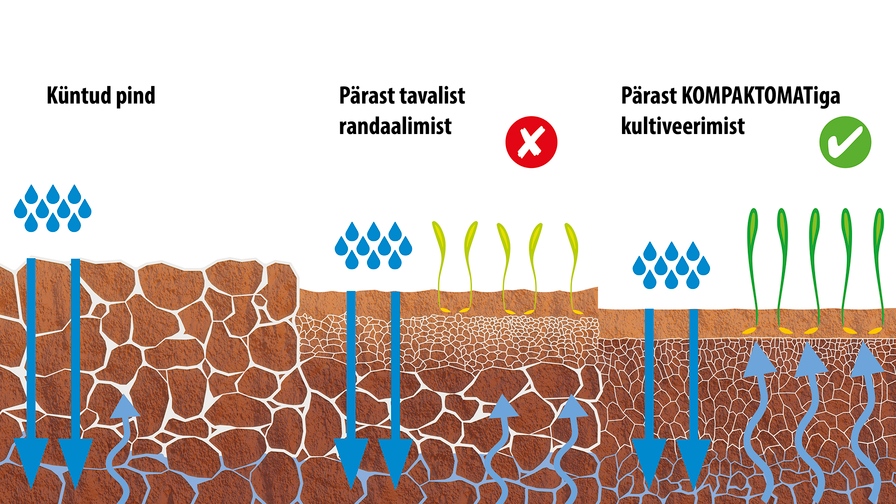

Suurepärane tihendamine → vee imendumise ja kapillaarsuse tagamine

Suur võimsus ja kvaliteetne töö

  • 7 tööd ühe ülesõiduga
  • Suur töökiirus kuni 14 km/h.
  • Suurepärane järeltihendamine ja mulla kapillaarsuse taastamine, mis tagab ühtlase tärkamise.
  • Käppade sügavuse täpne reguleerimine tagab külvivao täpse ettevalmistamise iga kultuuri jaoks.
  • Käppade automaatkaitsed tagavad tõrgeteta töö.
  • Suurepärane põllu tasandamine.
  • 7 tööd ühe ülesõiduga
  • Suur töökiirus kuni 14 km/h.
  • Suurepärane järeltihendamine ja mulla kapillaarsuse taastamine, mis tagab ühtlase tärkamise.
  • Käppade sügavuse täpne reguleerimine tagab külvivao täpse ettevalmistamise iga kultuuri jaoks.
  • Käppade automaatkaitsed tagavad tõrgeteta töö.
  • Suurepärane põllu tasandamine.

Tehnika

Külvieelne kombikultivaator Kompaktomat NS

  1. Esilibisti pinna jämedaks tasandamiseks.
  2. Esirull kamakate tükeldamiseks.
  3. Käpasektsioon lõikab mulla alt läbi ja kobestab seda.
  4. Keskmine libisti tasandab kobestatud mulda ja suunab seda tagarulli alla.
  5. Tagarull mulla peenestamiseks.
  6. Tagalibisti silub pinna täielikult.

Külvieelne kombikultivaator Kompaktomat K 600 NS

  1. Traktori rattajälgede kobestid tihke mulla tõstmiseks.
  2. Esilibisti pinna jämedaks tasandamiseks.
  3. Esirull kamakate tükeldamiseks.
  4. Käpasektsioon lõikab mulla alt läbi ja kobestab seda.
  5. Keskmine libisti tasandab kobestatud mulda ja suunab seda tagarulli alla.
  6. Tagarull mulla peenestamiseks.
  7. Tagalibisti silub pinna täielikult.

Tugev konstruktsioon

Kõrgtugevdatud teras koos tehnoloogiaga eXtra STEEL line® tagavad meie masinate pika kasutusaja ka kõige raskemates tingimustes.

Väga tugevad materjalid
Oluliste sõlmede juures on kasutatud väga tugevaid vääristatud materjale, et tagada pikk kasutusaeg. Suurele koormusele kavandatud raam.
Tugev libisti
Tugev esilibisti tagab künnikihi pealmise osa purustamise.
Käppade kaitse
Käppade automaatne vabastamine.

Lihtne kasutamine

Tänu minimaalsele hulgale reguleerimis- ja määrimiskohtadele on nii kasutamine, juhtimine kui ka hooldamine väga lihtne ning sellega tuleb toime igaüks.

  • Minimaalselt reguleerimiskohti.
  • Minimaalselt määrimiskohti.
Esilibisti
Esilibisti kõrguse reguleerimine.
Käppade järel paiknev libisti
Hanijalgkäppade järel paikneva libisti kõrguse reguleerimine.
Töösügavus
Käppade töösügavuse reguleerimine.

Valida on mitut tüüpi käpasektsioonide hulgast

Sektsioonide vahelisi erinevusi on täpsemalt kirjeldatud jaotises Tarvikud

Sektsioon AL
Sektsioon CF
Sektsioon AP

Parameetrid

Tehnilised andmed Ühikud Kompaktomat
K 250 N
Kompaktomat
K 300 N
Kompaktomat
K 400 NS
Kompaktomat
K 500 NS
Kompaktomat
K 600 NS
Töölaius mm 2 580 3 000 4 000 5 000 6 000
Transpordilaius mm 2 580 3 000 3 000 3 000 3 000
Masina kogupikkus mm 2 640 2 640 2 930 3 200 3 200
Töösügavus mm 0–100 0–100 0–100 0–100 0–100
Hanijalgkäppade arv – AL
Peitelkäppade arv – CF
Hanijalgkäppade – AP
tk 11
26
11
13
30
12
18
39
16
23
49
23
27
59
24
Tööjõudlus ha/h 2–3 2,2–3,2 3–4 5–6 6–7,2
Veovahend 1 kW
HP
55
75
70
95
90
125
120
165
130
180
Töökiirus km/h 10–14 10–14 10–14 10–14 10–14
Maksimaalne transpordikiirus 3 km/h 20 20 20 20 20
Maksimaalne mäkketõusuvõime ° 11 11 6 6 6
Hüdrauliliste ahelate arv / rõhk bar 0 1–3 / 200 1–3 / 200 1–3 / 200
Hüdroühenduste arv / tüüp hj 0 0 2–6 / ISO 12,5 2–6 / ISO 12,5 2–6 / ISO 12,5
Vajalik traktori haakeseadeldis   3-punkt. haakes., kat. 2 3-punkt. haakes., kat. 2 3-punkt. haakes., kat. 3 3-punkt. haakes., kat. 3 3-punkt. haakes., kat. 3
Vajalik traktori haakeseadeldis
Alumiste haakeliigendite vahe
(mõõdetuna liigendite telgedel)
mm 870 ± 1,5 870 ± 1,5 1010 ± 1,5 1010 ± 1,5 1010 ± 1,5
Vajalik traktori haakeseadeldis
Alumiste haakeliigendite masina haakeliigendite jaoks mõeldud avade läbimõõt
mm 29 29 37,5 37,5 37,5
Vajalik traktori haakeseadeldis
Ülemise haakeliigendi masina haakeliigendi jaoks mõeldud ava läbimõõt
mm 26 26 32,5 32,5 32,5
Masina mass 2 kg 1 155 1 510 2 670 3 150  3 500


1 Soovitatav veovahend, tegelik veojõud võib suures ulatuses muutuda sõltuvalt harimissügavusest, mullatingimustest, maapinna kaldest ning tööorganite kulumisest ja reguleeritusest.
2 Masina järgmise variandi mass: eesmine varbrull, AL-sektsioon, tagumine crosskill-rull koos libistiga.
3 Pidurisüsteem transportimisel. Pidage kinni siseriiklikest eeskirjadest, mis puudutavad masinate transportimist avalikel teedel. Uurige välja vastavas riigis kehtivad õigusaktid ja eeskirjad maksimaalselt lubatud kogumasside ja teljekoormuste ning samuti pidurisüsteemi kasutamise kohta. Lisaküsimuste korral võtke ühendust meie müügiesindajaga.

N - rippmasin
NS - kokkupandav rippmasin

Seadmed

Fotogalerii

Video

Failid

Tarvikud

Rullid

Crosskill-rull CR
Läbimõõt 400 mm
Mass 170 kg/m



Saab kasutada ainult tagarullina.

Töötab suurepäraselt kergetel, keskmistel ja rasketel muldadel, tihendab kvaliteetselt ja murendab kamakaid.

Topelt-crosskill-rull DCR
Läbimõõt 400 mm
Mass 202 kg/m



Võib kasutada ainult tagarullina.

Töötab suurepäraselt kergetel, keskmistel ja rasketel muldadel, tihendab kvaliteetselt ja murendab kamakaid. Murendab kamakaid intensiivsemalt kui crosskill-rull.

Spiraalvarbrull SB
Läbimõõt 400 mm
Mass 60 kg/m



Võib kasutada nii esi- kui ka tagarullina.

Murendab kvaliteetselt kamakaid. Sobib niisketesse tingimustesse.

Spiraalvarbrull BR
Läbimõõt 400 mm
Mass 60 kg/m



Võib kasutada nii esi- kui ka tagarullina.

Murendab kvaliteetselt kamakaid. Ei sobi päris hästi niisketesse tingimustesse.

Rõngasrull RR
Läbimõõt 400 mm
Mass 115 kg/m



Võib kasutada nii esi- kui ka tagarullina.

Kvaliteetne töö igat tüüpi mullal, korralik sügavuse säilitamine, sobib ka niiskematele muldadele.

Väga oluline on valida õigesti rulli tüüp, mis määrab suures osas lõpliku harimiskvaliteedi. Rulli tüübi valik sõltub mulla tüübist ja masina kasutusviisist.

Rull Crosskill-rull
CR
Topelt-crosskill-rull
DCR
Varbrull
BR
Spiraalvarbrull
SB
Rõngasrull
RR
Peenestamine  ●●●● ●●●● ●●●○ ●●●○ ●●○○
Tihendamine  ●●●● ●●●● ●●●○ ●●●○ ●●●●
Sügavuse hoidmine  ●○○○ ●●○○ ●●●○ ●●●○ ●●●●
Ummistumiskindlus  ●●●○ ●●●● ●●○○ ●●●○ ●●●●
Sobivus kivistele muldadele  ●●○○ ●●○○ ●●●○ ●●●○ ●●●○
Sobivus märgadele muldadele  ●●○○ ●●●○ ●○○○ ●●●○ ●●●●
Rasked mullad  ●●●○ ●●●● ●●○○ ●●○○ ●●●○
Keskmised mullad  ●●●● ●●●● ●●●○ ●●●○ ●●●○
Kerged  ●●●● ●●●● ●●●● ●●●● ●●●○

Käpp

Käpp Kompaktomat

Sektsiooni AL / AP jaoks.

Peitel CARBIDE

Sektsiooni CF jaoks.

Elastse käpa teravik

Sektsiooni CF jaoks.


Sektsioon

Sektsioon AL

Käpasektsioon on varustatud kahes reas paiknevate 25 cm laiuste hanijalgkäppadega. Iga käpp on kaitstud lehtvedruga. See käpasektsioon sobib kergemate mullatingimuste puhul, kui taimejäägid puuduvad. Käppade järel paikneb standardselt reguleeritava kõrgusega tasandusliist.

Sektsioon CF

Käpasektsioon on varustatud neljas reas paiknevate 3,5 cm laiuste kitsaste peitlitega. See käpasektsioon sobib mulla kevadiseks harimiseks, kui ei ole soovitatav märga mulda pinnale vedada, või kasutamiseks rasketel muldadel. Käppade järel paikneb standardselt tasandusliist.

Sektsioon AP

Universaalne käpasektsioon on varustatud kahes reas paiknevate 25 cm laiuste hanijalgkäppadega. Käpad on kinnitatud sellise geomeetriaga vannastele, mis parandab taimejääkide läbitavust. Seetõttu sobib see käpasektsioon põldudele, kus esineb rohkem purustatud taimejääke, samuti rasketele muldadele. Käppade järel paikneb standardselt reguleeritava kõrgusega tasandusliist.

Sektsioon AL AL-L 1 CF CF-L 1 AP AP-L 1 AL4 1
Käparidade arv (tk) /
Ridade samm (mm)
2 / 400  2 / 510 4 / 240  4 / 265 2 / 490  2 / 600 4 / 270
Libisti käppade järel ●●●● ●●●● ●●●● ●●●● ●●●● ●●●● ●●●●
Lausharimine ●●●● ●●●● ●●○○ ●●○○ ●●●● ●●●● ●●●●
Sobivus kergetele muldadele ●●●● ●●●● ●●●● ●●●● ●●●● ●●●● ●●●●
Sobivus keskmistele muldadele ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●●
Sobivus rasketele muldadele ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●●
Sobivus kivistele muldadele ●●●○ ●●●○ ●●●○ ●●●○ ●●●● ●●●● ●●●○
Sobivus märgadele muldadele ●●○○ ●●○○ ●●●● ●●●● ●●○○ ●●○○ ●●●○
Ummistumiskindlus ●●○○ ●●○○ ●●●○ ●●●○ ●●●○ ●●●○ ●●●○

1 Sektsioon on mõeldud masinale Kompaktomat LONG. Tänu suuremale vahele on sellel parem läbivus.


Jäljekobestid

Jäljekobestid CC

Kompaktomat K 500 NS + K 600 NS

Rippmasina konstruktsioon ei võimalda paigaldada jäljekobestit otse masinale. Sel põhjusel tuleb traktori ja rippmasina vahele kinnitada lisaraam jäljekobestiga. Jäljekobesti konstruktsioon kinnitatakse masina kolmepunktilise haakeseadeldise külge.

Jäljekobestid CC

Kompaktomat K 300 N + K 400 NS

Rippmasina konstruktsioon ei võimalda paigaldada jäljekobestit otse masinale. Sel põhjusel tuleb traktori ja rippmasina vahele kinnitada lisaraam jäljekobestiga. Jäljekobesti konstruktsioon kinnitatakse masina kolmepunktilise haakeseadeldise külge.


Libistid

Fikseeritud libisti

Automaatselt vabastatav hambulise profiiliga libisti. Massiivne konstruktsioon jämedate vagude täpseks tasandamiseks.
FL = mehaaniline fikseeritud libisti, FH = hüdrauliline fikseeritud libisti.

Flexi-board

Eraldiseisvatest elastsetest segmentidest koosnev automaatselt vabastatav libisti. Kamakate parem peenestamine.
L = Flexi-board, FB = hüdrauliline Flexi-board.


Tagasektsioonid

Liistlibisti

Mulla passiivne tasandamine pärast tagarulli. Võimalik kasutada igat tüüpi tagarullide järel.

Liistlibisti piirikud

Pööratavad piirikud võimaldavad tagumist liistlibistit agressiivsemaks seada.

Viimistlemisrull RF

Pärast tagarulli alles jäänud kamakate aktiivseks peenestamiseks.

Viimistlemisrull RFC

Pärast tagarulli alles jäänud kamakate aktiivseks peenestamiseks.


Lisavarustus

Sügavuse hüdrauliline reguleerimine

Tööviljakuse suurenemine:

  • mugav juhtimine traktori kabiinist
  • asendi sujuva muutmise võimalus vastavalt hetke tingimustele ilma traktori peatamise vajaduseta
  • ebameeldiva füüsilise pingutuse kõrvaldamine

Saab paigaldada täiendavalt ka vanematele masinatele.

Libistite hüdrauliline juhtimine

Tööviljakuse suurenemine:

  • mugav juhtimine traktori kabiinist
  • asendi sujuva muutmise võimalus vastavalt hetke tingimustele ilma traktori peatamise vajaduseta
  • ebameeldiva füüsilise pingutuse kõrvaldamine

Saab paigaldada täiendavalt ka vanematele masinatele.
