Tüükultivaator Duolent



Tehnoloogia

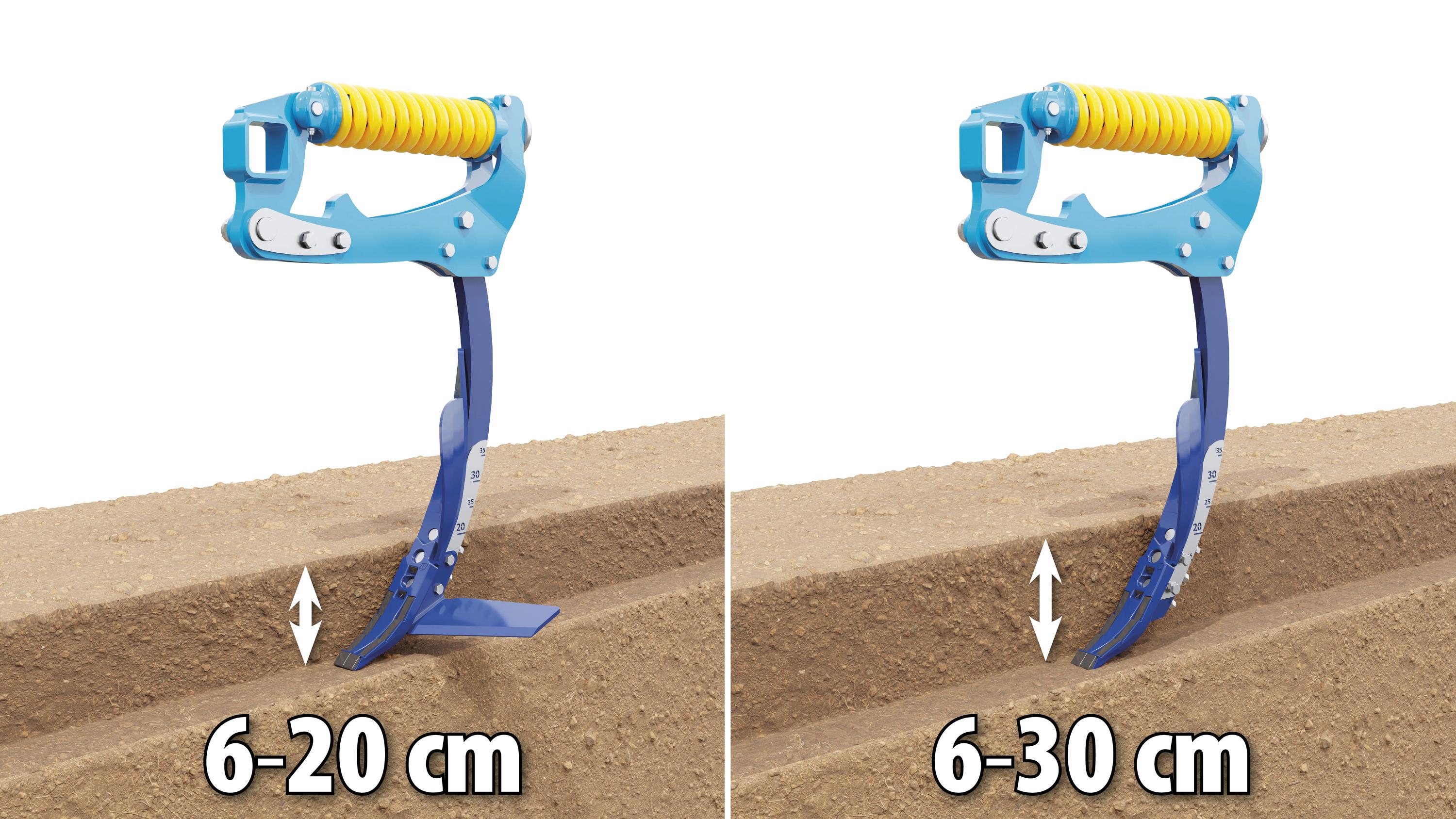

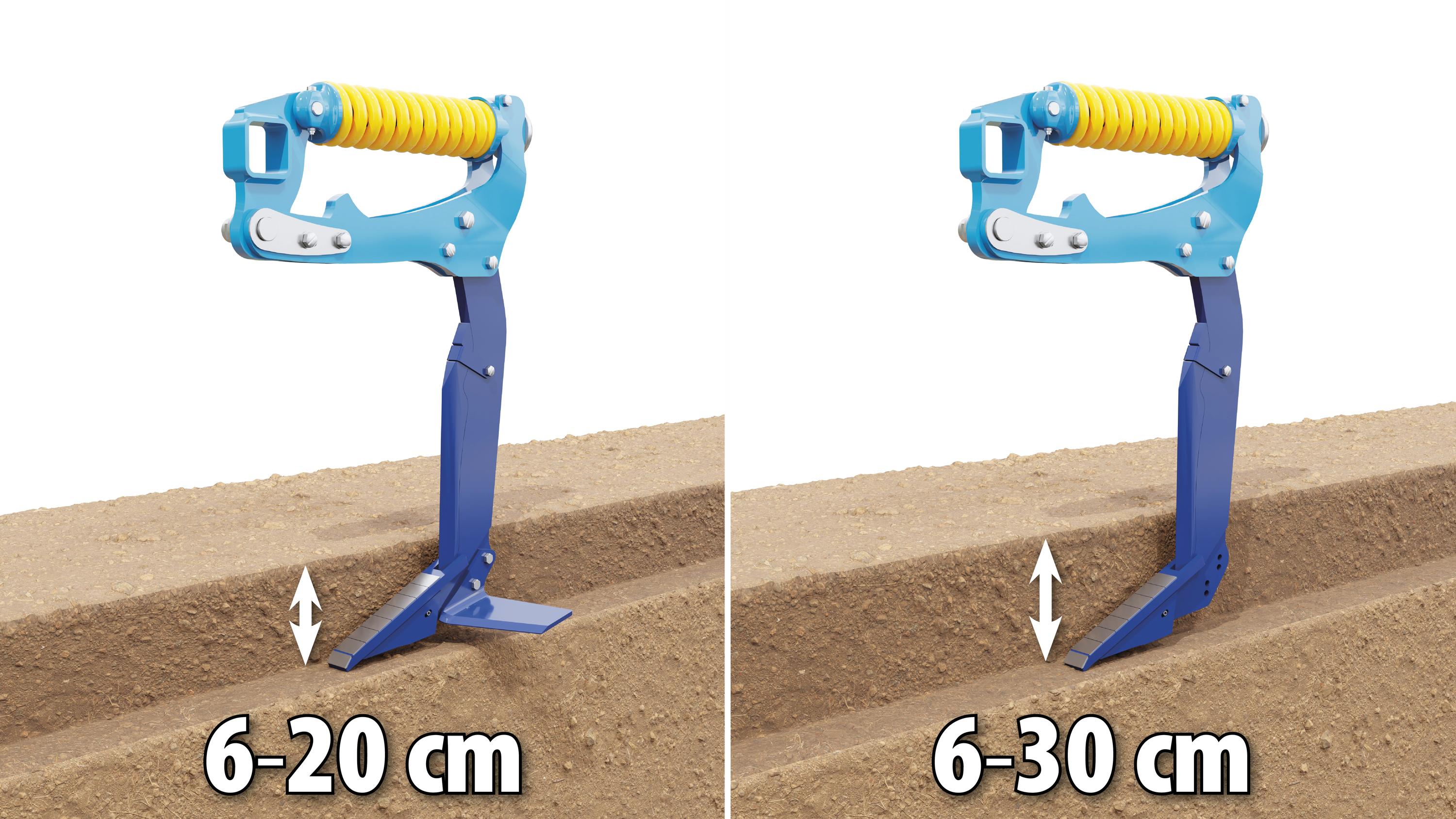

Duolent PS: Kõrrekoorimine 6–20 cm sügavuselt

Duolent PS: Kobestamine kuni 30 cm sügavuselt

1 Lai töösügavuse vahemik – 6–30 cm. Hanijalg-tiivad lõikavad pinnast horisontaalsuunas kogu töölaiuses, töösügavus 6 - 20 cm. Kahes reas asuvad harimispiid tagavad mulla väga hea kobestamise ja intensiivse segunemise taimejääkidega, tänu väiksemale veotakistusele on vajalik veojõud väiksem.
2 Tasanduskettad tasandavad mullapinda ja parandavad taimejääkide katmist mullaga.
3 Pinnasetihenduse ja järelpeenestuse sektsioon. Optimaalne pinnasetihendus tagab vee hea infiltratsiooni ja mullaniiskuse tõusu.

Väetise laotamise variandid

Väetis asetatakse töödeldud mullaprofiili põhja.
Osa väetist asetatakse töödeldud mullaprofiili põhja ja osa vahetult pinna alla, ka hajutatult.
Väetis laotatakse vahetult pindmisse kihti hajutatult.

Suur võimsus ja kvaliteetne töö

  • Suur töökiirus kuni 12 km/h.
  • Väike veotakistus ja mulla suurepärane segamine tänu käppade optimaalsele kujule.
  • Suurepärane taimejääkide läbitavus tänu käppade 420 mm sammule.
  • Spiraalne pöördhõlm vannase ees mullavoo pööramiseks.
  • Hooldusvabad tööorganid on minimaalse kulumise tagamiseks varustatud volframkarbiidplaatidega.

Tehnika

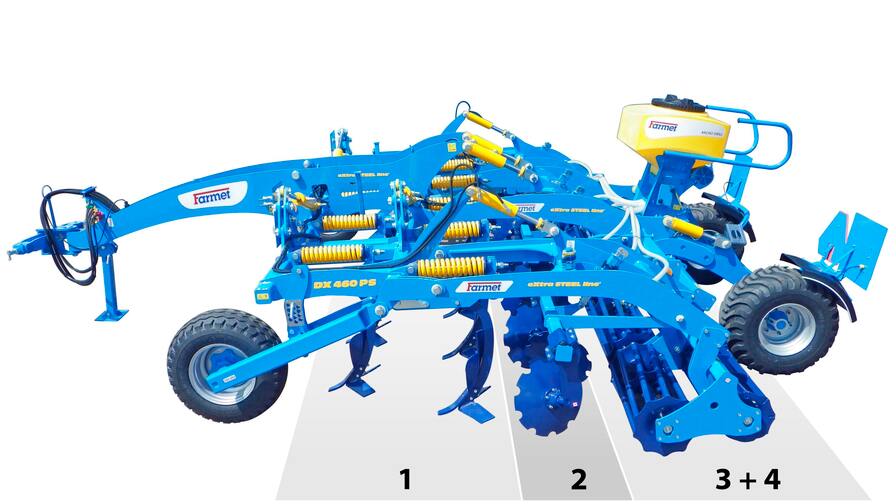

Tüükultivaator Duolent DX PS & Peenseemnekülvik Micro Drill

  1. Kahes reas paiknevad massiivsed käpad kobestavad kvaliteetselt ja viivad taimejäägid mulda.
  2. Tasanduskettad peene mulla pinnastruktuuri loomiseks.
  3. Tagarull tagab mulla hea järeltihendamise, kamakate purustamise ja maapinna tasandamise.
  4. Lisakülviseade Micro Drill nende taimede külvamiseks, millele sobib mulla pinnale külvamine. Need on näiteks sinep, keerispea, ristik ja hein.

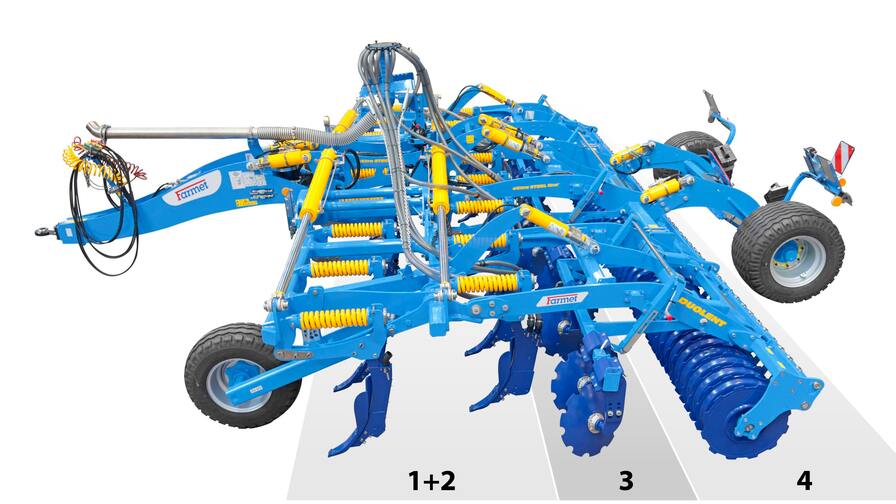

Peitelkultivaator Duolent DX PS

  1. Kahes reas paiknevad massiivsed käpad kobestavad kvaliteetselt ja viivad taimejäägid mulda.
  2. Tasanduskettad peene mulla pinnastruktuuri loomiseks.
  3. Tagarull tagab mulla hea järeltihendamise, kamakate purustamise ja maapinna tasandamise.

Tugev konstruktsioon

Kõrgtugevdatud teras koos tehnoloogiaga eXtra STEEL line® tagavad meie masinate pika kasutusaja ka kõige raskemates tingimustes.

Väga tugevad materjalid
Oluliste sõlmede juures on kasutatud väga tugevaid vääristatud materjale, et tagada pikk kasutusaeg.
Kulumiskindel teras
End tõestanud konstruktsiooniga käpad on valmistatud väga tugevast ja kulumiskindlast terasest.
Suurele koormusele kavandatud raam
Suurele koormusele kavandatud raam väga tugevast terasest.
Vedrukaitse
Vastupidav ja hooldusvaba vedrukaitse, millel on suur, 450 kg rakendumisjõud.
Rakendumisjõu diagramm
Kaitse ülekoormuse korral
Masina ja tööorganite tõhus kaitsmine kahjustumise eest.

Lihtne kasutamine

Tänu minimaalsele hulgale reguleerimis- ja määrimiskohtadele on nii kasutamine, juhtimine kui ka hooldamine väga lihtne ning sellega tuleb toime igaüks.

  • Minimaalselt reguleerimiskohti.
  • Minimaalselt määrimiskohti.
Töösügavuse reguleerimine
Töösügavuse lihtne reguleerimine silindritel oleva kolvivarda seibide abil.
Piiravad seibid
Kasutusel mitte olevad piiravad seibid võib panna ära kolvivarraste lähedal olevasse hoiukohta ja nii on need alati käepärast.
Reguleeritavad tasanduskettad
Muudetava kõrgusega lihtsalt reguleeritavad tasanduskettad, mis kinnituvad raamile kummileevenditega.

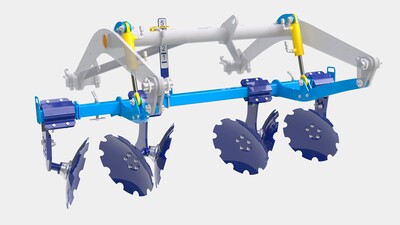

Tasandusketaste hüdrauliline reguleerimine
Lisavarustus. Ketaste lihtne, kiire ja mugav reguleerimine traktori kabiinist ka põllul töötamise ajal.

Nutikalt lahendatud masina konstruktsioon

Selle masina konstruktsiooni eelis on väga paindlik seadistatavus, mis tagab laiad kasutusvõimalused.

  • Tänu lühikesele ja kompaktsele konstruktsioonile on kultivaator põllul töötamisel kergesti juhitav.
  • Stabiilne tänu lühikesele konstruktsioonile ja kergele teljele.
Pööramine rullide peal
Suurem stabiilsus ja kiirus põllu servas ümberpööramisel tänu sellele, et ümberpööramine on võimalik kõigi rullide peal.
Leevenditega tasanduskettad
Kummileevenditega tasanduskettad mulla pinna kvaliteetseks tasandamiseks
Külgsektsioonide kokkuklappimine
Patenteeritud kokkuklappimis-süsteem võimaldab panna 7,9 m töölaiusega masina kokku transpordilaiusele 3 m ja -kõrgusele 4 m, mis vastab liikluseeskirjadele.
Lauskõrrekoorimine
Hanijalg-tiibadega on võimalik teha põllul lauskõrrekoorimine kuni 20 cm sügavuselt.

Parameetrid

Tehnilised andmed Ühikud Duolent
DX 460 PS
Duolent
DX 600 PS
Duolent
DX 800 PS
Töölaius mm 4 600 6 200 7 900
Transpordilaius mm  3 000 3 000 3 000
Transpordikõrgus mm  2 700 3 300 4 000
Masina kogupikkus mm 6 762  6 762 6 762
Töösügavus mm 60─300  60─300 60─300
Käppade arv tk   11  15 19
Käppade samm mm 420 420 420
Käparidade arv tk  2 2 2
Ridade samm mm  780 780 780
Kivikaitse rakendumisjõud kg  450 450 450
Raami kliirens mm  880  880 880
Tasandusketaste läbimõõt mm 460  460 460
Tööjõudlus ha/h 3,7─5,5  4,8─7,2 6,4─9,6
Veovahend 1 kW
hj
150─225
200─300
220─330
300─450
265─400
360─540
Töökiirus km/h  8─12 8─12 8─12
Maksimaalne transpordikiirus 4 km/h 25  25 25
Maksimaalne mäkketõusuvõime ° 6 6
Rehvide suurus – transport   19.0/45-17  19.0/45-17 19.0/45-17
Piduri tüüp / süsteem 3   õhk / kahe voolikuga  õhk / kahe voolikuga õhk / kahe voolikuga
Vajalik rõhk 3 kPa  8,5 8,5 8,5
Hüdrauliliste ahelate arv / rõhk bar  3 / 200 3 / 200 3 / 200
Hüdroühenduste arv / tüüp    6 / ISO 12,5 6 / ISO 12,5 6 / ISO 12,5
Vajalik traktori haakeseadeldis   Kolmepunktiline haakeseadeldis, kat. 3 a 4; alumine haakeseadeldis K80; aas Ø 40, 50, 70 mm
Masina mass 2 kg 4 450   6 050 6 795

1 Soovitatav veovahend, tegelik veojõud võib suures ulatuses muutuda sõltuvalt harimissügavusest, mullatingimustest, maapinna kaldest ning tööorganite kulumisest ja reguleeritusest.
2 Masina mass LTX-rulliga.
3 Hüdraulilise piduri alternatiiv / töörõhk 130 ± 5 bar.
4 Pidurisüsteem transportimisel. Pidage kinni siseriiklikest eeskirjadest, mis puudutavad masinate transportimist avalikel teedel. Uurige välja vastavas riigis kehtivad õigusaktid ja eeskirjad maksimaalselt lubatud kogumasside ja teljekoormuste ning samuti pidurisüsteemi kasutamise kohta. Lisaküsimuste korral võtke ühendust meie müügiesindajaga.

PS - kokkupandav poolrippmasin

Seadmed

Fotogalerii

Video

Failid

Kasutusjuhendid

Tarvikud

Rullid

Terasrull SDR
Läbimõõt 580 mm
Mass 220 kg/m
Topeltrõngasrull DRR
Läbimõõt 540/540 mm
Mass 195 kg/m
Rõngasrull RR
Läbimõõt 520 mm
Mass 160 kg/m
V-rull VR
Läbimõõt 600 mm
Mass 175 kg/m
LTX-rull
Läbimõõt 586 mm
Mass 200 kg/m
Topeltrull DR
Läbimõõt 400/350 mm
Mass 180 kg/m
Topelt V-rõngasrull DVR
Läbimõõt 550/550 mm
Mass 180 kg/m

Väga oluline on valida õigesti tagarulli tüüp, mis määrab suures osas lõpliku harimiskvaliteedi. Rull järeltihendab mulda ning murendab ja tasandab seda veelgi. Rulli tüübi valik sõltub mulla tüübist ja masina kasutusviisist.

Rull Topeltrull
DR
Rõngasrull
RR
Topeltrõngasrull
DRR
LTX
Peenestamine ●●●○ ●●●○ ●●●○ ●●○○
Tihendamine ●●●○ ●●●● ●●●● ●●●●
Sügavuse hoidmine ●●●● ●●●● ●●●● ●●●●
Ummistumiskindlus ●●●○ ●●●● ●●●● ●●●○
Sobivus kivistele muldadele ●●●○ ●●●○ ●●●○ ●●●○
Sobivus märgadele muldadele ●●○○ ●●●● ●●●● ●●●●
Rasked mullad ●●●● ●●●● ●●●● ●●●●
Keskmised mullad ●●●● ●●●● ●●●●  ●●●●
Kerged ●●●● ●●●● ●●●●  ●●●○



Rull Ketasrull
SDR
VR Topelt V-rõngasrull
DVR
Peenestamine ●●●○ ●●●○ ●●●○
Tihendamine ●●●● ●●●● ●●●●
Sügavuse hoidmine ●●●● ●●●● ●●●●
Ummistumiskindlus ●●●○ ●●●● ●●●●
Sobivus kivistele muldadele ●●●○ ●●●○ ●●●○
Sobivus märgadele muldadele ●●●● ●●●● ●●●●
Rasked mullad ●●●● ●●●● ●●●●
Keskmised mullad ●●●● ●●●● ●●●●
Kerged ●●●○ ●●●● ●●●●

Peitel

Peitel 75 CARBIDE
Käpa laius 75 mm
Käpa paksus 15 mm
Käpa materjalitugevus kuni 55 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA
Käpa kasutusaeg + 100-200 %
Peitel 75 MULTICARBIDE
Käpa laius 75 mm
Käpa materjalitugevus kuni 55 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA
Käpa kasutusaeg + 150-400 %
Peitel 75 MULTICARBIDE PRO
Käpa laius 75 mm
Käpa materjalitugevus kuni 55 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA
Käpa kasutusaeg + 200-500 %
Peitel 40 CARBIDE
Käpa laius 40 mm
Käpa paksus 25 mm
Käpa materjalitugevus kuni 55 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA
Käpa kasutusaeg + 100-200 %
Diislikütuse kulu - 10 %


Haakeseadeldiste variandid

Liigendite komplekt 4. kategooria kolmepunktilisele haakeseadeldisele
3. kategooria kolmepunktiline haakeseadeldis
Aas alumise haakeseadeldise jaoks Ø 40 mm, Ø 50 mm, Ø 70 mm
Haakeseadeldis K80 Ø 80 mm

Lisavarustus

Kaitse lõikepoldiga

Kasutamiseks kivivabadel muldadel.

Micro Drill

Peene seemne külvamine.

Kahe- ja ühekontuursed õhkpidurid
Tööorganite kaitse topeltvedruga

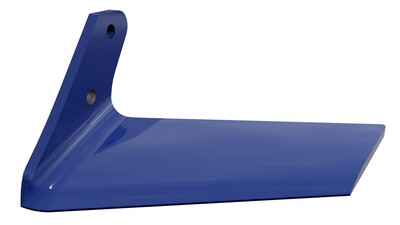

Vasak tiib

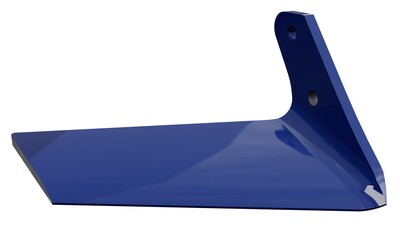

Parem tiib
