Terrix Quatro

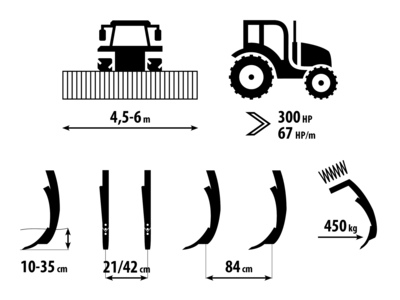

1 Lai töösügavuse vahemik – 6 - 35 cm. Hanijalg-tiivad lõikavad pinnast horisontaalsuunas kogu töölaiuses, töösügavus hanijalgadega 6 - 20 cm. Neljas reas asuvad harimispiid tagavad mulla väga hea kobestamise ja intensiivse segunemise taimejääkidega.
2 Tasanduskettad tasandavad mullapinda ja parandavad taimejääkide katmist mullaga.
3 Pinnasetihenduse ja järelpeenestuse sektsioon. Optimaalne pinnasetihendus tagab vee hea infiltratsiooni ja mullaniiskuse tõusu.

Terrix Dual



1 Esimene kobestustsoon. Esimene ja teine piirida on tandempaigutusega, optimaalne töösügavus  esimesel hanijalgadega piireal on 5–15 cm, teine piirida töötab 15–35 cm sügavusel.
2 Esimeste piiridade tasanduskettad, mis tasandavad mullapinda ja parandavad taimejääkide katmist mullaga.
3 Teine kobestustsoon. Kolmas ja neljas piirida on paigutatud jällegi tandemasetusega ning need piid kobestavad esimese kobestamistsooni taga olevad vahepealsed mullaribad. Kolmas piirida on hanijalgadega ja töötleb pinnase 5–15 cm sügavuselt ning neljas piirida 15–35 cm sügavuselt.
4 Teine rida tasanduskettaid, mis tasandavad mullapinda ja parandavad taimejääkide katmist mullaga.
5 Pinnasetihenduse ja järelpeenestuse sektsioon. Optimaalne pinnasetihendus tagab vee hea infiltratsiooni ja mullaniiskuse tõusu.

Suur võimsus ja kvaliteetne töö

  • Suurepärane lahendus igat liiki mullale, esmaklassiline harimine rasketel muldadel
  • Hea pinnase ja taimejääkide läbitavus
  • Intensiivne taimejääkide segamine ja mulda viimine
  • Sügav laus- (Terrix Quatro) või tsonaalne (Terrix Dual) kobestamine minimaalse kamakate tekkimisega

Tüükultivaator Terrix Quatro PS

  1. Maapinda järgivad tugirattad ühtlase töösügavuse tagamiseks.
  2. Neli rida massiivseid käppi kõrrekoorimiseks ja sügavaks kobestamiseks kuni 35 cm sügavuseni.
  3. Tasanduskettad peene mulla pinnastruktuuri loomiseks.
  4. Tagarull tagab mulla hea järeltihendamise, kamakate purustamise ja maapinna tasandamise.

Tüükultivaator Terrix Dual PS

  1. Maapinda järgivad tugirattad ühtlase töösügavuse tagamiseks.
  2. Neli rida massiivseid käppi kõrrekoorimiseks ja sügavaks kobestamiseks kuni 35 cm sügavuseni.
  3. Tasanduskettad peene mulla pinnastruktuuri loomiseks.
  4. Tagarull tagab mulla hea järeltihendamise, kamakate purustamise ja maapinna tasandamise.

Tugev konstruktsioon

Kõrgtugevdatud teras koos tehnoloogiaga eXtra STEEL line® tagavad meie masinate pika kasutusaja ka kõige raskemates tingimustes.

Kulumiskindel teras
End tõestanud konstruktsiooniga käpad on valmistatud väga tugevast ja kulumiskindlast terasest ning käppade tipud on kaetud volfram-karbiidplaatidega. Kasutusaja veel pikemaks muutmiseks võib käpa ülemise osa katta lisakarbiidplaatide või kõvametallist pealekeevitusega.

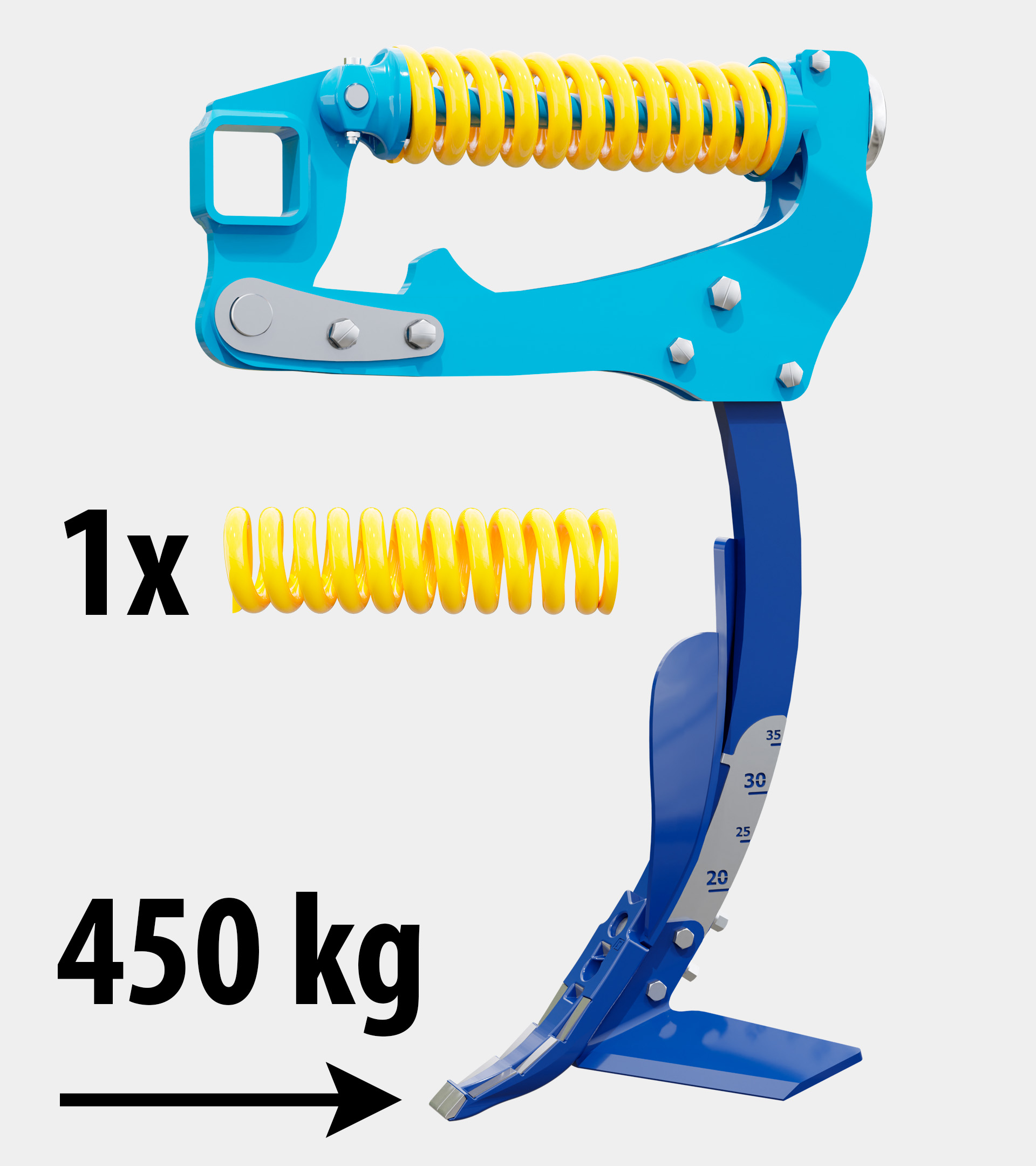

Vedrukaitse
Vastupidav ja hooldusvaba vedrukaitse, millel on suur, 450 kg rakendumisjõud.
Rakendumisjõu diagramm
Kaitse ülekoormuse korral
Masina ja tööorganite tõhus kaitsmine kahjustumise eest.

Lihtne kasutamine

Tänu minimaalsele hulgale reguleerimis- ja määrimiskohtadele on nii kasutamine, juhtimine kui ka hooldamine väga lihtne ning sellega tuleb toime igaüks.

  • Minimaalselt reguleerimiskohti.
  • Minimaalselt määrimiskohti.
Rullide kiirkinnitussüsteem
Tagarullide lihtne ühendamine ja lahtiühendamine – võimalus töötada ilma tagarullideta.

Tehnilised andmed

Tehnilised andmed Ühikud Terrix Quatro 450 PS Terrix Dual 450 PS Terrix Quatro 600 PS Terrix Dual 600 PS
Töölaius mm 4 500 4 500 6 000 6 000
Transpordilaius mm 3 000 3 000 3 000 3 000
Transpordikõrgus mm 3 340 3 340  4 000 4 000
Masina kogupikkus mm 10 500 10 500 10 500 10 500
Töösügavus mm 100 - 350 100 - 350 100 - 350 100 - 350
Käppade arv ks 23 22 29 30
Käppade samm mm 210 420 210 420
Käparidade arv ks 4 4 4 4
Ridade samm mm min. 940 min. 940 min. 940 min. 940
Käppade kaitse rakendumisjõud kg 450 450 450 450
Raami kliirens mm 870 870 870 870
Tasandusketaste läbimõõt mm 460 460 460  460
Tööjõudlus ha/h 3,6 - 5,4 3,6 - 5,4 4,8 - 7,2 4,8 - 7,2
Veovahend 1 kW
HP
225 - 350
300 - 450
225 - 350
300 - 450
350 - 460
450 - 600
350 - 460
450 - 600
Töökiirus km/h  8 - 12  8 - 12 8 - 12  8 - 12
Maksimaalne transpordikiirus 4 km/h 30 30 30 30
Maksimaalne mäkketõusuvõime ° 6 6 6 6
Rehvide suurus – transport   550/45-22,5 19.0/45-17  550/45-22,5 19.0/45-17
Piduri tüüp / süsteem 3, 4   puudub / õhk puudub / õhk puudub / õhk puudub / õhk
Vajalik rõhk 3 kPa 5,5  5,5  5,5  5,5
Hüdrauliliste ahelate arv / rõhk bar 4+1 / 200 4+1 / 200   4+1 / 200  4+1 / 200
Hüdroühenduste arv / tüüp   8 / ISO 12,5 8 / ISO 12,5  8 / ISO 12,5  8 / ISO 12,5
Vajalik traktori haakeseadeldis   alumine haakeseadeldis K80; aas Ø 50, 70 mm
Masina mass 2 kg 8 400 7 300 10 200 8 800


1 Soovitatav veovahend, tegelik veojõud võib suures ulatuses muutuda sõltuvalt harimissügavusest, mullatingimustest, maapinna kaldest ning tööorganite kulumisest ja reguleeritusest.
2 Masina mass LTX-rulliga.
3 Hüdraulilise piduri alternatiiv / töörõhk 130 ± 5 bar.
Pidurisüsteem transportimisel. Pidage kinni siseriiklikest eeskirjadest, mis puudutavad masinate transportimist avalikel teedel. Uurige välja vastavas riigis kehtivad õigusaktid ja eeskirjad maksimaalselt lubatud kogumasside ja teljekoormuste ning samuti pidurisüsteemi kasutamise kohta. Lisaküsimuste korral võtke ühendust meie müügiesindajaga.

PS - kokkupandav poolrippmasin

Tarvikud

Rullid

Terasrull
Läbimõõt 580 mm
Mass 220 kg/m
Topeltrõngasrull
Läbimõõt 680/680 mm
Mass 195 kg/m
LTX-rull
Läbimõõt 586 mm
Mass 200 kg/m
V-rull
Läbimõõt 600 mm
Mass 175 kg/m
Varbrull
Läbimõõt 600 mm
Mass 90 kg/m
Topelt V-rõngasrull
Läbimõõt 680/680 mm
Mass 165 kg/m

Väga oluline on valida õigesti tagarulli tüüp, mis määrab suures osas lõpliku harimiskvaliteedi. Rull järeltihendab mulda ning murendab ja tasandab seda veelgi. Rulli tüübi valik sõltub mulla tüübist ja masina kasutusviisist.

Rull Varbrull
TRS
Topeltrõngasrull
DRR
LTX  Ketasrull
SDR
Peenestamine ●●○○ ●●●○ ●●○○  ●●●○
Tihendamine ●●●○ ●●●● ●●●● ●●●●
Sügavuse hoidmine ●●●○ ●●●● ●●●● ●●●●
Ummistumiskindlus ●○○○ ●●●● ●●●○ ●●●○
Sobivus kivistele muldadele ●●●○ ●●●○ ●●●○ ●●●○
Sobivus märgadele muldadele ●○○○ ●●●● ●●●● ●●●●
Rasked mullad ●●○○ ●●●● ●●●● ●●●●
Keskmised mullad ●●●○ ●●●●  ●●●● ●●●●
Kerged ●●●● ●●●●  ●●●○ ●●●○



Rull VR Topelt V-rõngasrull
DVR
Peenestamine ●●●○ ●●●○
Tihendamine ●●●● ●●●●
Sügavuse hoidmine ●●●● ●●●●
Ummistumiskindlus ●●●● ●●●●
Sobivus kivistele muldadele ●●●○ ●●●○
Sobivus märgadele muldadele ●●●● ●●●●
Rasked mullad ●●●● ●●●●
Keskmised mullad ●●●● ●●●●
Kerged ●●●● ●●●●

Peitel – harimissügavus 6–30 cm

Peitel 75 CARBIDE
Käpa laius 75 mm
Käpa paksus 15 mm
Käpa materjalitugevus kuni 50 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA
Käpa kasutusaeg + 100-200 %
Peitel 75 MULTICARBIDE
Käpa laius 75 mm
Käpa materjalitugevus kuni 52 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA
Käpa kasutusaeg + 150-400 %
Peitel 75 MULTICARBIDE PRO
Käpa laius 75 mm
Käpa materjalitugevus kuni 52 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA
Käpa kasutusaeg + 150-400 %


Peitel – harimissügavus 15–35 cm

Peitel 40 MULTICARBIDE
Käpa laius 40 mm
Käpa paksus 20 mm
Käpa materjalitugevus kuni 55 HRC
Volframkarbiidplaadi kõvadus kuni 92 HRA
Käpa kasutusaeg + 150-400 %
Diislikütuse kulu - 10 %


Peitel – harimissügavus 15–38 cm

Peitel 20 MULTICARBIDE
Käpa laius 20 mm
Käpa paksus 20 mm
Käpa materjalitugevus  kuni 55 HRC
Volframkarbiidplaadi kõvadus  kuni 92 HRA
Käpa kasutusaeg + 150-400 %
Diislikütuse kulu - 20 %


Haakeseadeldiste variandid

Aas alumise haakeseadeldise jaoks Ø 50 mm, Ø 70 mm
Haakeseadeldis K80 Ø 80 mm

Lisavarustus

Micro Drill

Peene seemne külvamine.
