DIGGER Głębosz

Kruszenie do 50 cm z intensywnym mieszaniem

Zapytaj u dealera Części zamienne

Głębosz Digger

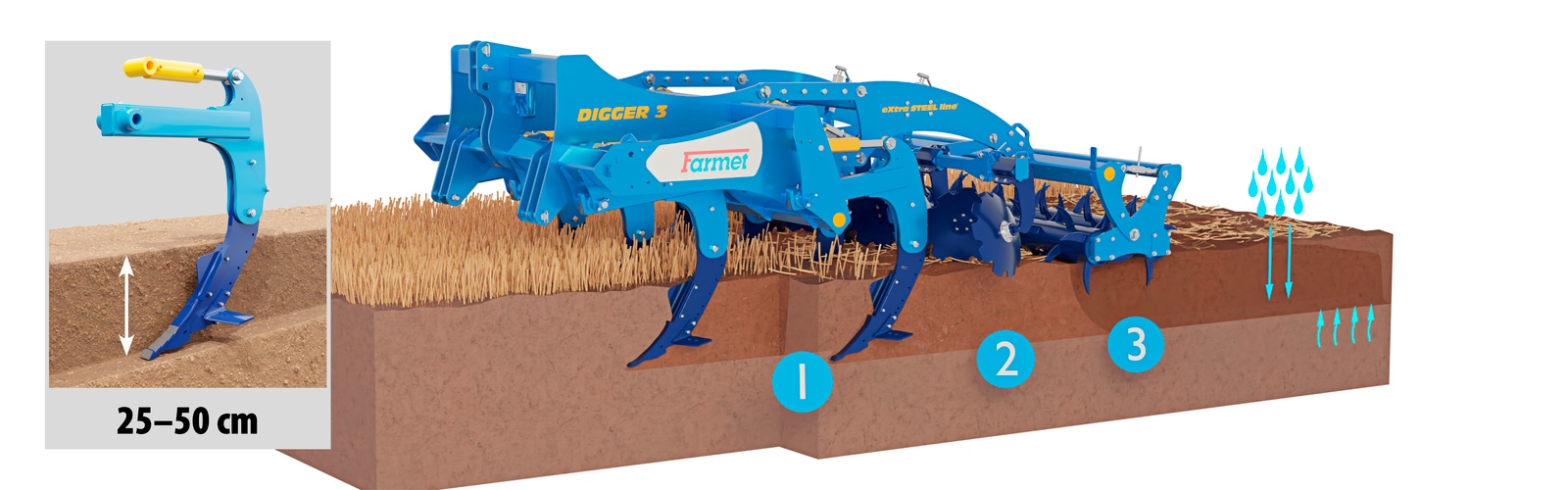

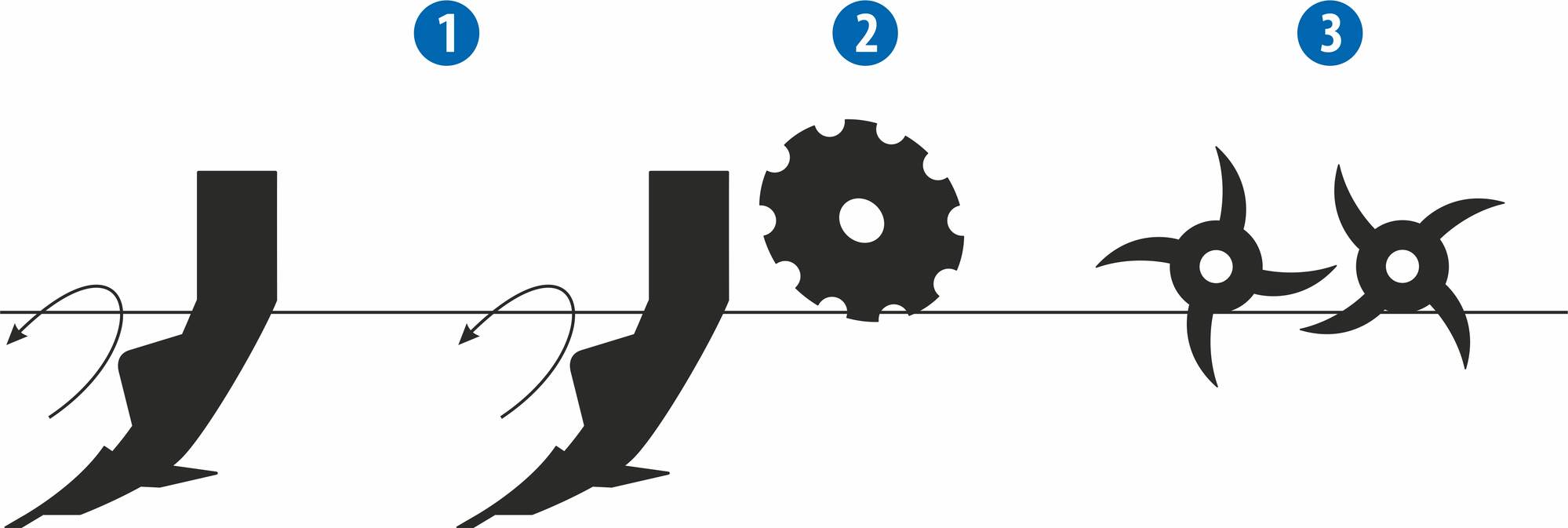

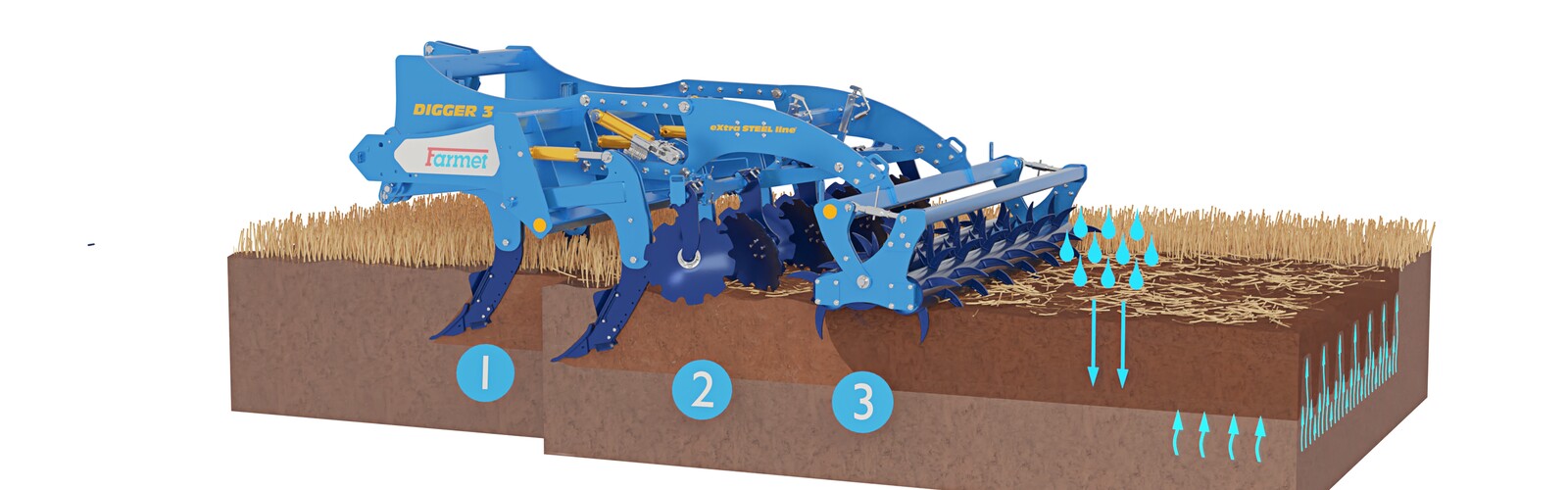

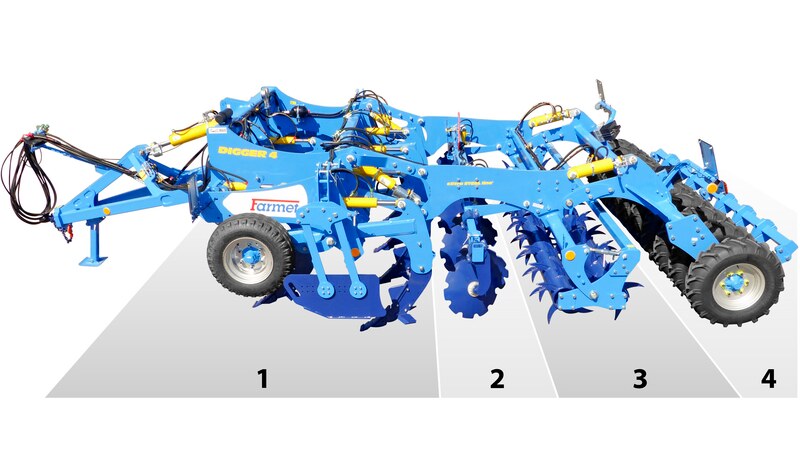

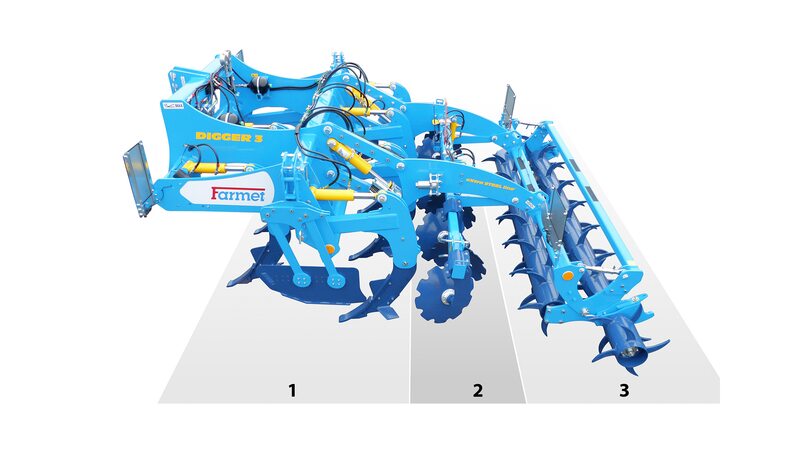

Technologie

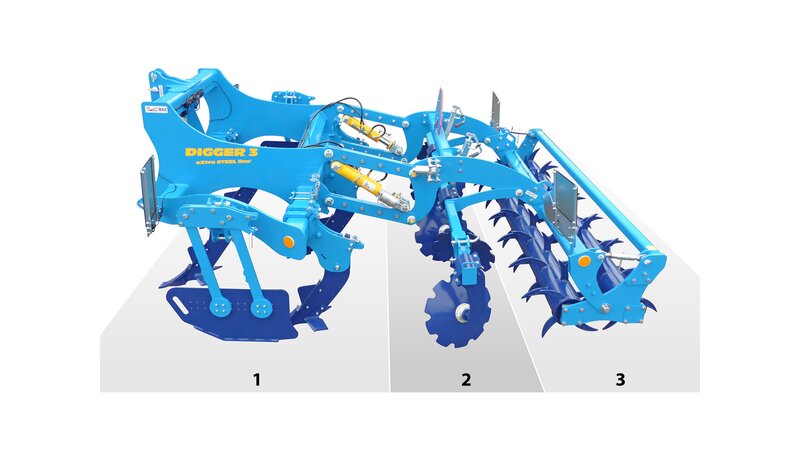

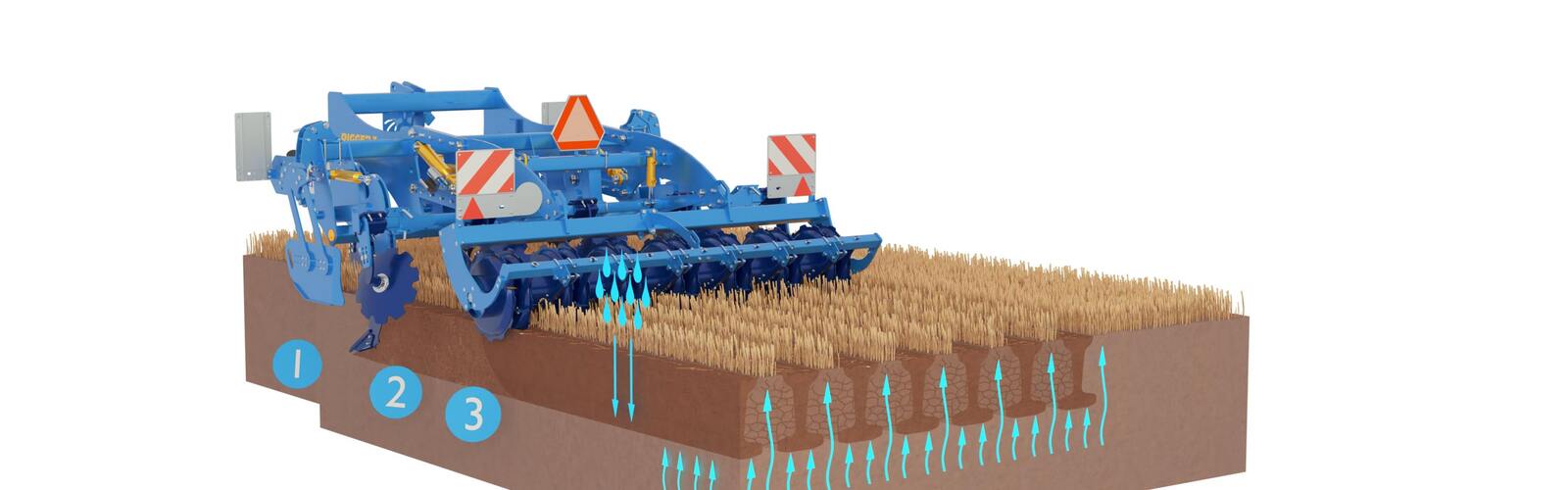

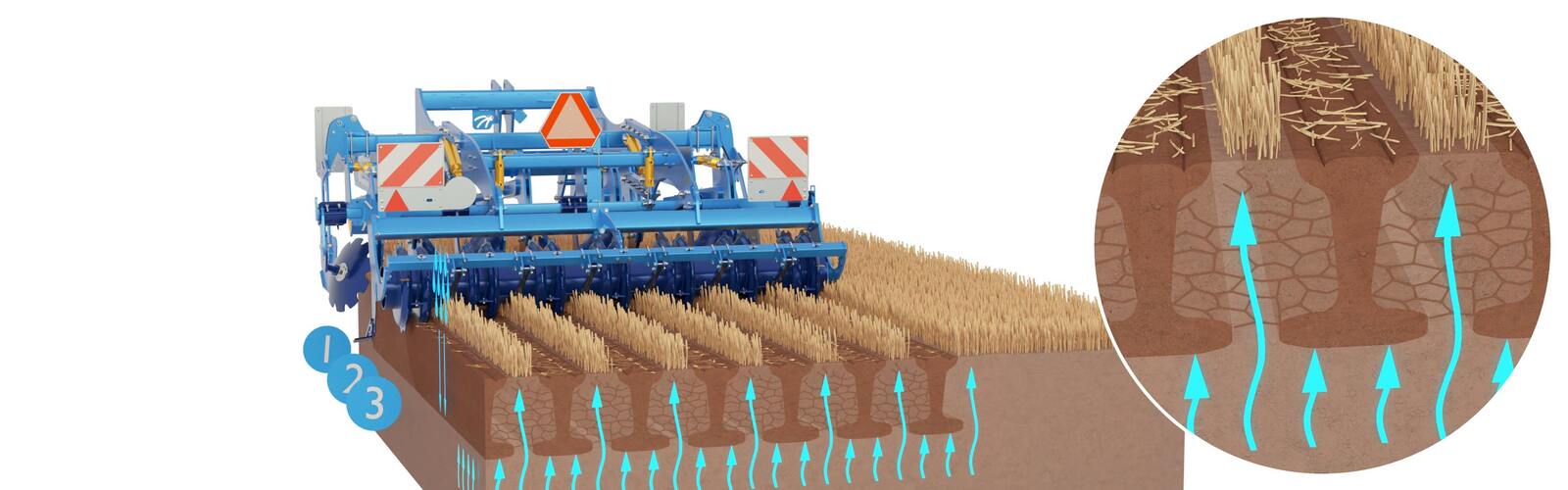

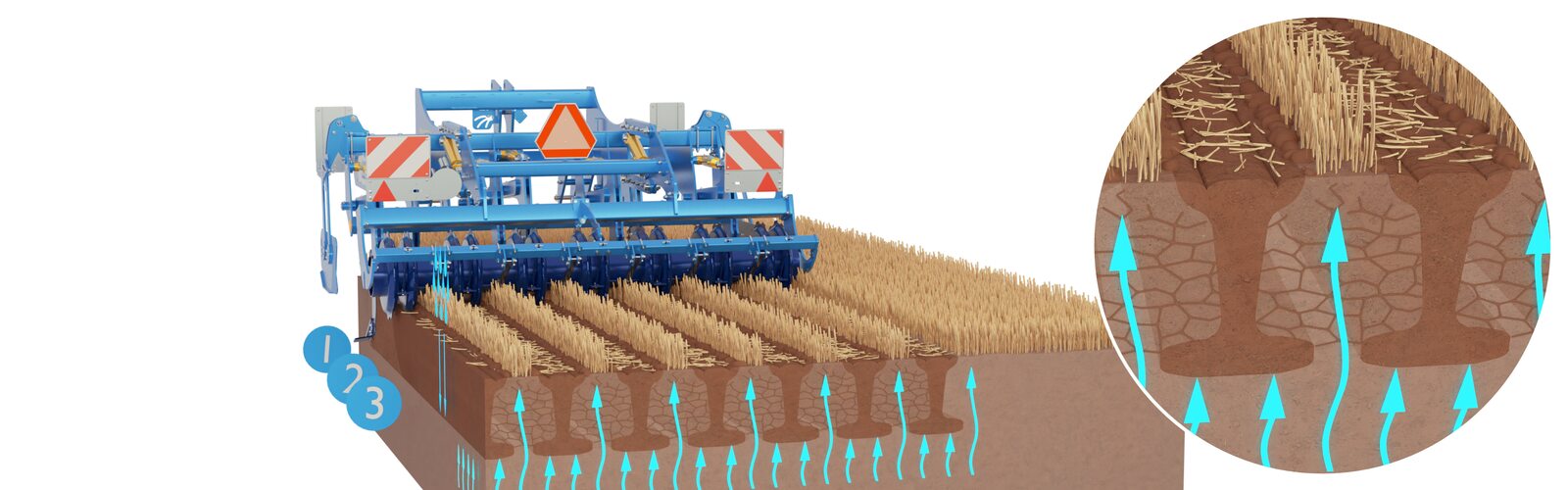

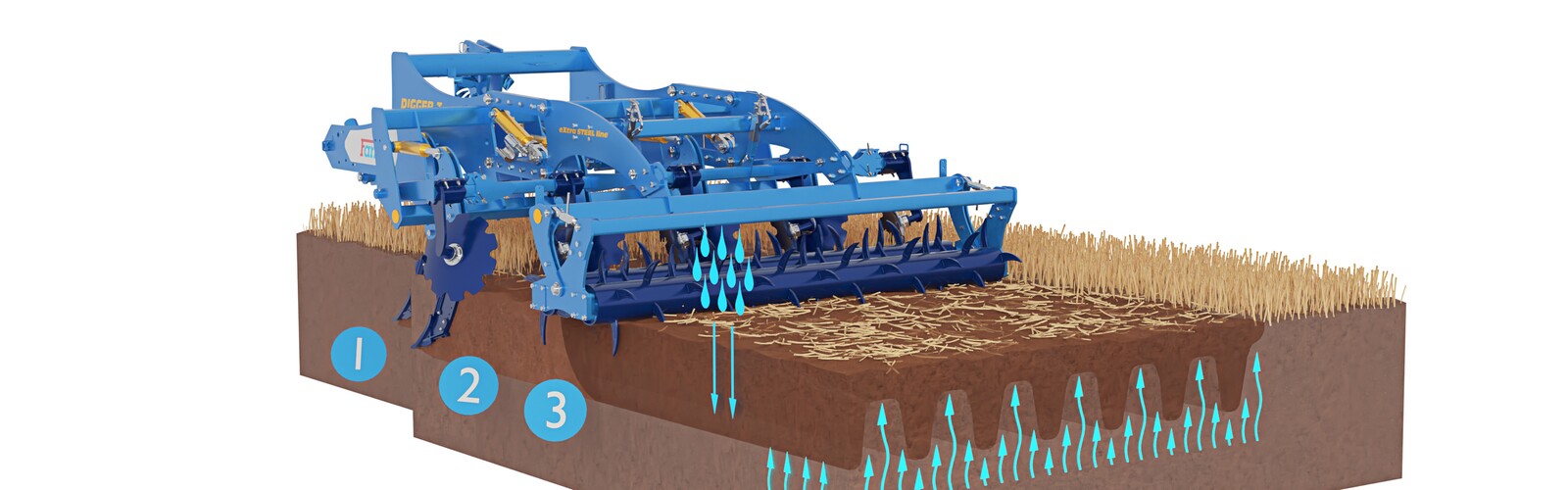

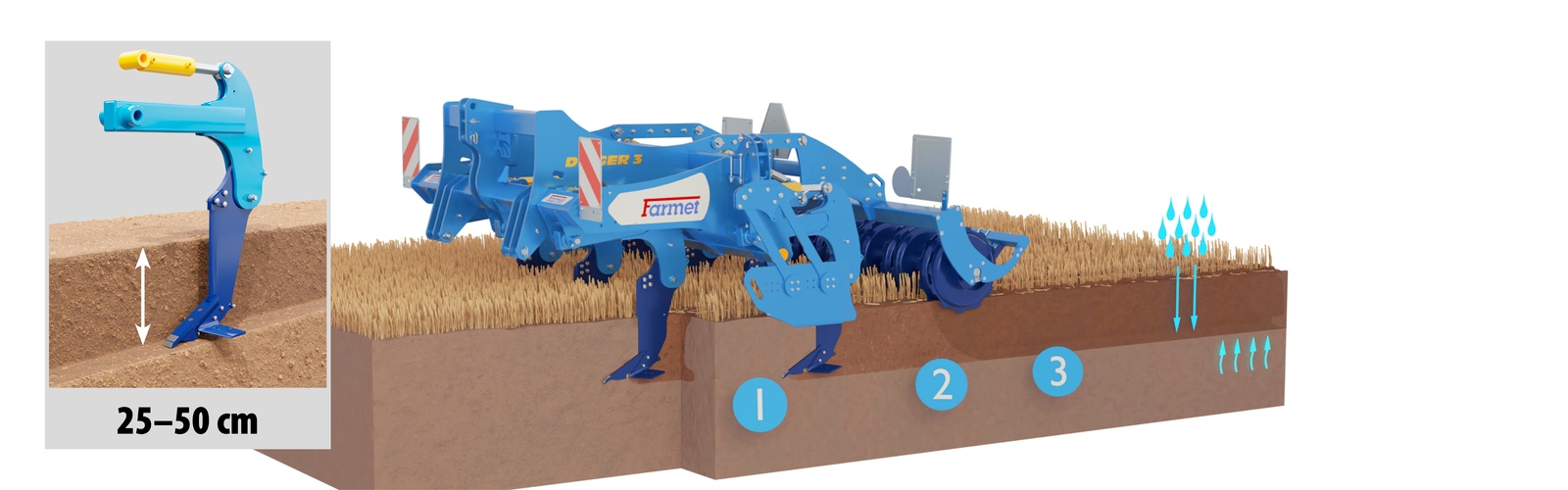

1	Strefa głębokiego spulchniania i mieszania resztek roślinnych. Głębokość spulchnienia 25–50 cm. Specjalny kształt zęba zapewnia doskonałe zagłębianie nawet w mocno ubitych glebach o bardzo dużym oporze. Zęby spulchniające są w dwóch rzędach. W ekstremalnych warunkach można użyć tylko jednego rzędu zębów w celu zmniejszenia oporów maszyny.
2	Strefa wyrównanie grzbietów. Tarcze wyrównujące zwiększają również efekt mieszania resztek roślinnych.
3	Strefa kruszenia grud i zagęszczenia gleby. Optymalna rekonsolidacja gleby zapewnia dobre podsiąkanie kapilarne i przepuszczalność opadów atmosferycznych.

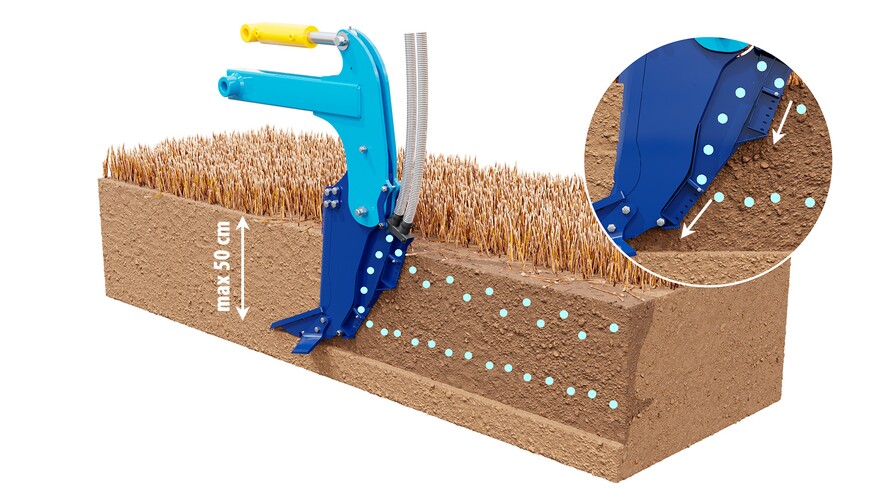

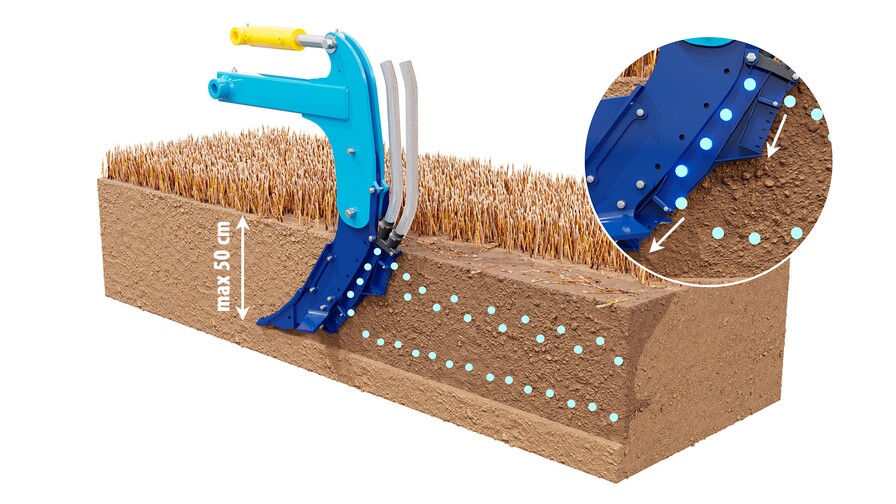

Wysiew nawozów

Nawóz jest wysiewany pod powierzchnię w dwóch poziomach do uprawionego profilu glebowego.

Nowy kształt redlic powoduje bardzo niskie opory i jednocześnie umożliwia wysoką prędkość roboczą do 12 km/godz.
Redlice łatwo zagłębiają się w glebie, kruszą podeszwę płużną bez wyciągania martwicy.
Możliwość podnoszenia jednego rzędu redlic w trudnych warunkach, takich jak tereny podmokłe, ubite przejazdy.
2 rzędy redlic zapewniają doskonałą stabilność maszyny i precyzyjne sterowanie głębokością bez użycia kół podporowych. Wysoki prześwit ramy 750 mm zapewnia doskonałą przepustowość.

Wysoka wydajność

Nowy kształt redlic powoduje bardzo niskie opory i jednocześnie umożliwia wysoką prędkość roboczą do 12 km/godz.
Redlice łatwo zagłębiają się w glebie, kruszą podeszwę płużną bez wyciągania martwicy.
Możliwość podnoszenia jednego rzędu redlic w trudnych warunkach, takich jak tereny podmokłe, ubite przejazdy.
2 rzędy redlic zapewniają doskonałą stabilność maszyny i precyzyjne sterowanie głębokością bez użycia kół podporowych. Wysoki prześwit ramy 750 mm zapewnia doskonałą przepustowość.

Dwie opcje uprawy gleby

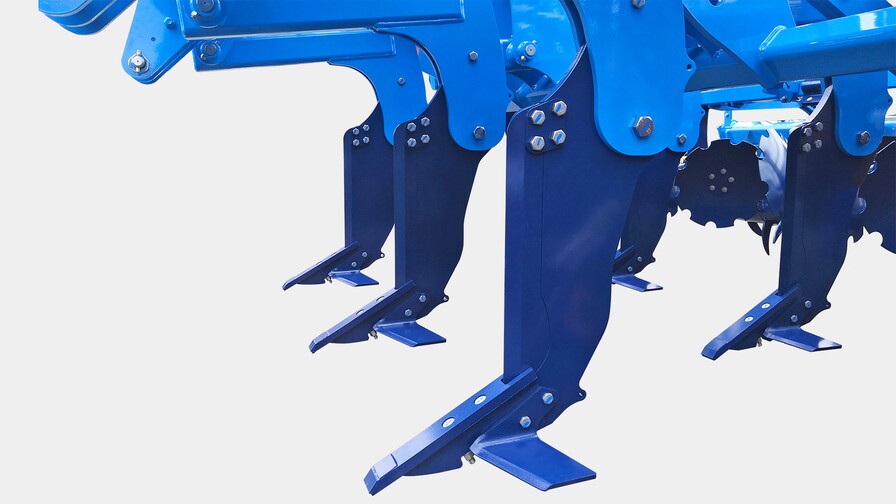

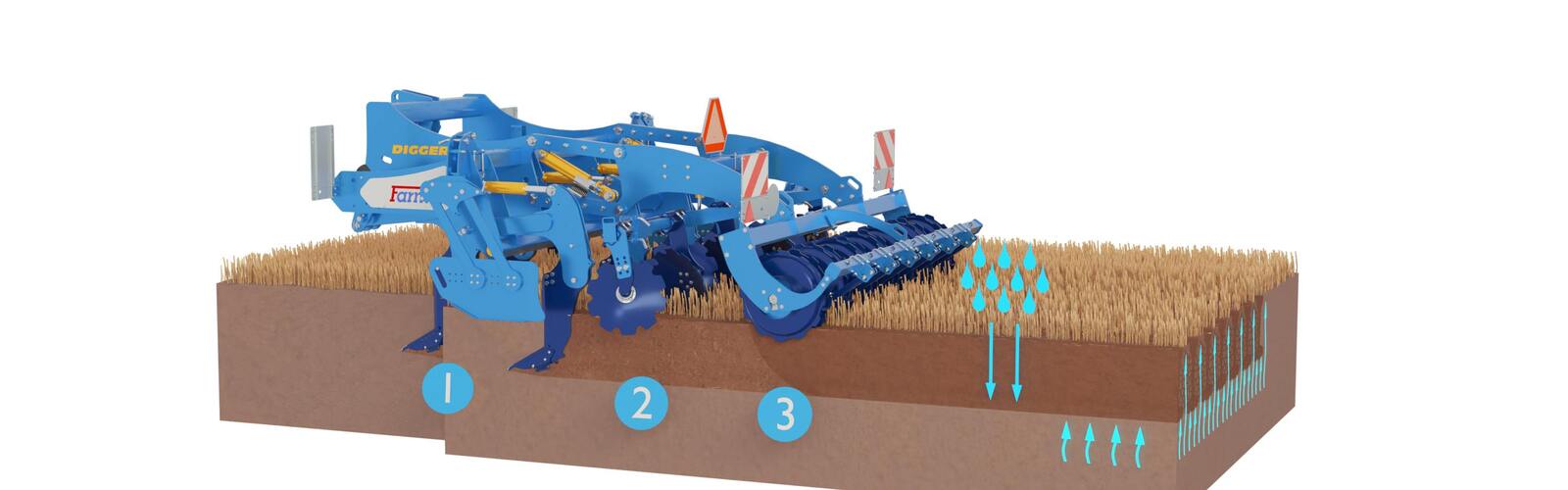

Głębokie spulchnianie strefowe z częściowym mieszaniem

Spulchniające dłuta o zoptymalizowanej geometrii zapewniają głębokie spulchnianie strefowe w celu zwiększenia wchłanianie się wody.

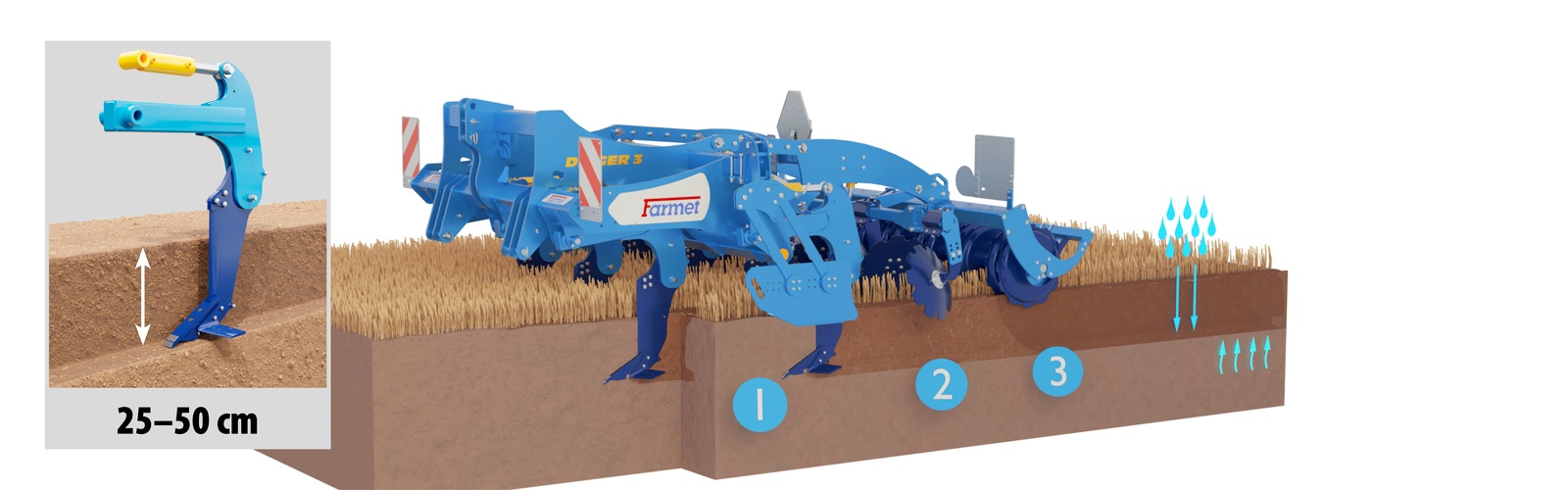

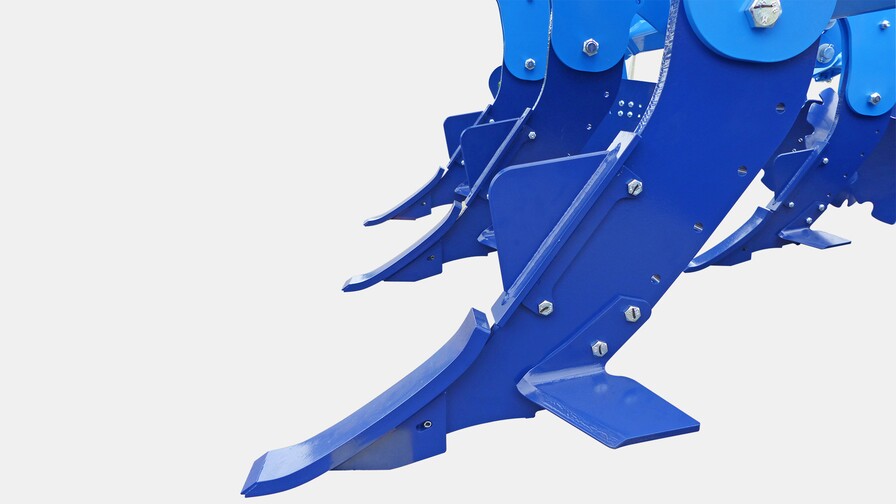

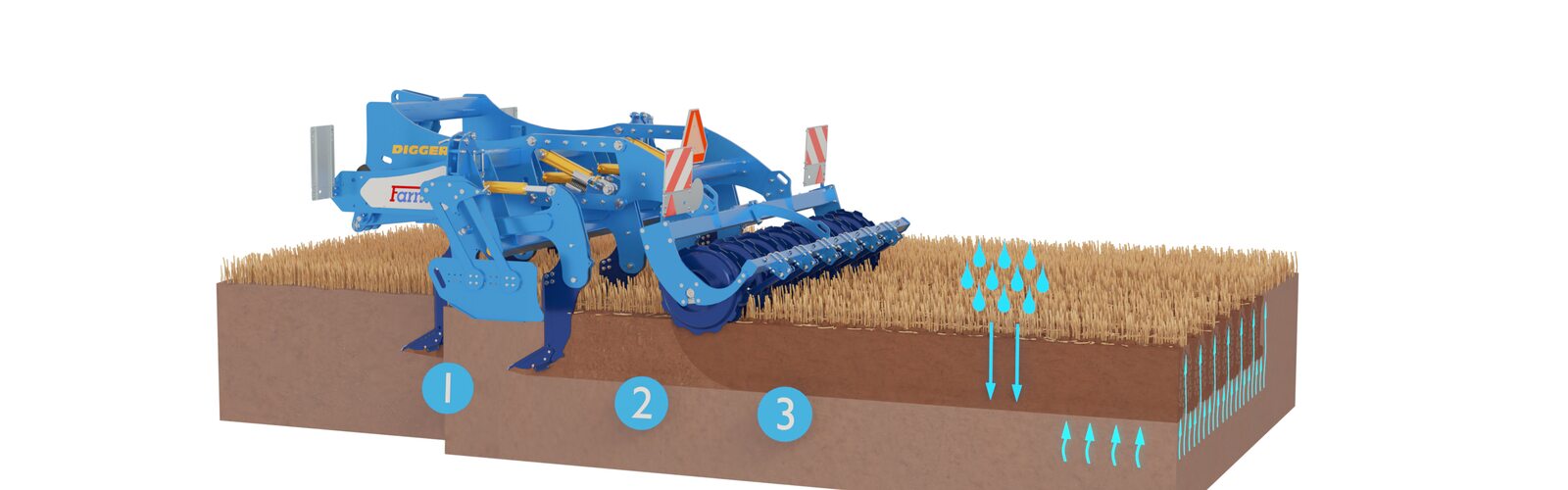

Rozbicie warstwy podglebia bez mieszania gleby

Dłuto niemieszające jest idealnym do rozbicia ubitej warstwy i przywracania przepuszczalności gleby na terenach podmokłych bez aktywnego mieszania warstw gleby.

Technika

Przykłady możliwych konfiguracji

Głębosz Digger N – mechaniczna regulacja głębokości

Masywne łopatki mieszające z blokadą mechaniczną, umieszczone w dwóch rzędach z mechaniczną regulacją głębokości; hydraulicznie regulowane talerze wyrównujące; tylny podwójny wał DSR doskonale rozbija grudy i optymalnie rekonsoliduje glebę.

Głębosz Digger N

Masywne łopatki mieszające z blokadą hydrauliczną i możliwością podnoszenia, umieszczone w dwóch rzędach z hydrauliczną regulacją głębokości; hydraulicznie regulowane talerze wyrównujące; tylny podwójny wał DSR z dodatkowymi wałami bocznymi doskonale rozbija grudy i optymalnie rekonsoliduje glebę.

Głębosz Digger N

Masywne łopatki mieszające z blokadą mechaniczną, umieszczone w dwóch rzędach z hydrauliczną regulacją głębokości; mechanicznie regulowane talerze wyrównujące; tylny podwójny wał DSR doskonale rozbija grudy i optymalnie rekonsoliduje glebę.

Głębosz Digger P

Koła podporowe; masywne łopatki mieszające z blokadą hydrauliczną i możliwością podnoszenia, umieszczone w dwóch rzędach z hydrauliczną regulacją głębokości; hydraulicznie regulowane talerze wyrównujące; tylny podwójny wał DSR i wał pneumatyczny doskonale rozbijają grudy i optymalnie zagęszczają glebę.

Warianty koncepcji Digger

1 Digger N

zabezpieczenie segmentem ścinającym

4 Digger N Fert+ COMPACT

zintegrowany zasobnik nawozu, nawożenie do 2 poziomów

2 Digger N

zabezpieczenie hydrauliczne

5 Digger P Fert+ COMPACT

dyszel i tylny wał, zintegrowany zasobnik nawozu, nawożenie do 2 poziomów

3 Digger N Fert+

przedni zasobnik nawozu, nawożenie do 2 poziomów

6 Digger P HW

uzupełniający nośnik z osią, zasobnik nawozu, nawożenie do 2 poziomów

Wersje maszyny

Dzięki różnym wersją maszyna ta jest w stanie zaspokoić różne wymagania w zależności od Państwa potrzeb. Zachęcamy do obejrzenia wersji, jakie są u nas dostępne.

Podstawowe warianty maszyny

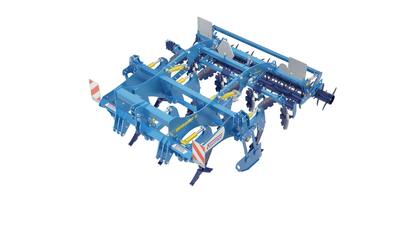

Digger N - Wariant podstawowy

Maszyna z hydraulicznym zabezpieczeniem redlic do głębokiego spulchniania strefowego z częściowym mieszaniem, z dyskami wyrównującymi, z podwójnym wałem kolczastym DSR

Digger N - Wariant podstawowy

Maszyna z hydraulicznym zabezpieczeniem redlic do rozluźniania warstwy podglebia bez mieszania gleby, z dyskami wyrównującymi, z wałem dyskowym SDR przeznaczonym do technologii strip-till

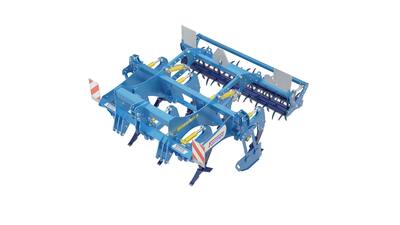

Digger N - Bez talerzy zgarniających

Maszyna z hydraulicznym zabezpieczeniem redlic do głębokiego spulchniania strefowego z częściowym mieszaniem, bez dysków wyrównujących, z podwójnym wałem kolczastym DSR

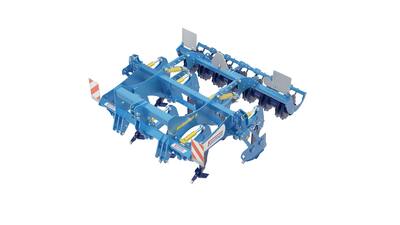

Digger N - Bez talerzy zgarniających

Maszyna z hydraulicznym zabezpieczeniem redlic do rozluźniania warstwy podglebia bez mieszania gleby, bez dysków wyrównujących, z wałem dyskowym SDR przeznaczonym do technologii strip-till

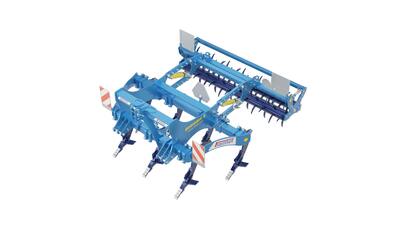

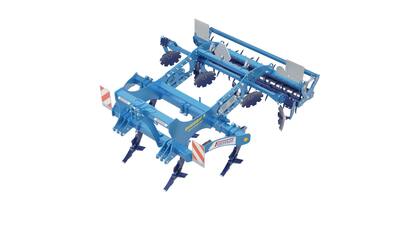

Digger N - Zabezpieczenie mechaniczne

Maszyna z mechanicznym zabezpieczeniem redlic do głębokiego spulchniania strefowego z częściowym mieszaniem, z dyskami wyrównującymi, z podwójnym wałem kolczastym DSR

Digger N - Zabezpieczenie mechaniczne bez talerzy zagarniających

Maszyna z mechanicznym zabezpieczeniem redlic do głębokiego spulchniania strefowego z częściowym mieszaniem, bez dysków wyrównujących, z podwójnym wałem dyskovym DSR

Konfiguracje maszyny z nawożeniem w 2 poziomach

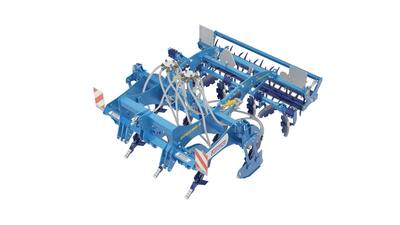

Digger N Fert+

Maszyna z przednim zasobnikiem nawozu i nawożeniem do 2 poziomów.

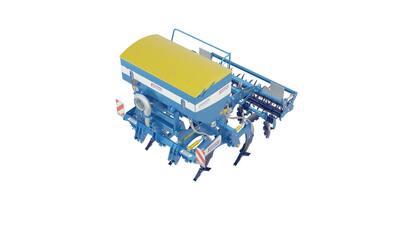

Digger N Fert+ Compact

Maszyna ze zintegrowanym zasobnikiem nawozu i nawożeniem do 2 poziomów.

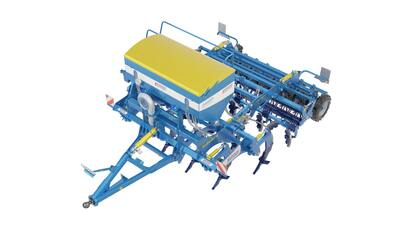

Digger P Fert+ Compact

Pół-zawieszony wariant maszyny wyposażony w dyszel i tylny wał oponowy Ze zintegrowanym zasobnikiem nawozu i nawożeniem do 2 poziomów.

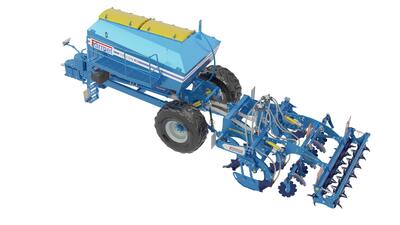

Digger P HW

Pół-zawieszony wariant maszyny z uzupełniającym nośnikiem zasobnika nawozu z osią, nawożenie do 2 poziomów.

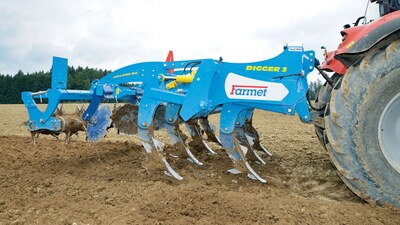

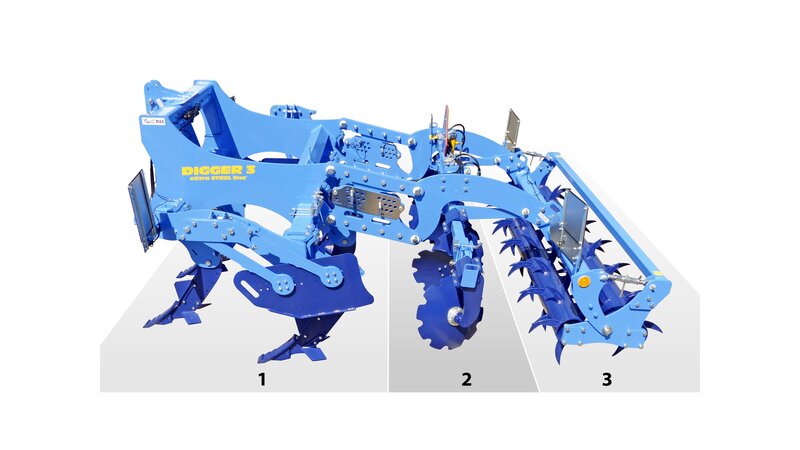

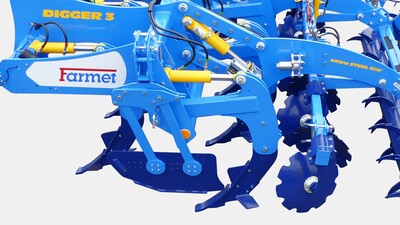

Dłuta w dwóch rzędach spulchniają glebę pasami.

Masywne korpusy robocze o zwiększonej trwałości.

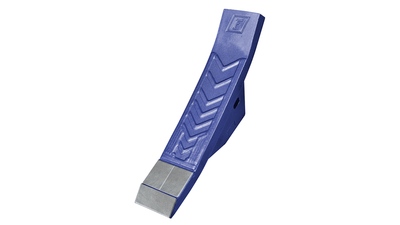

Dłuta z ostrzami z węglika spiekanego.

Wał tarczowy SDR zagęszcza glebę tylko w spulchnionych pasach.

Wytrzymała konstrukcja

W newralgicznych punktach użyto hartowanych materiałów o zwiększonej twardości dla maksymalnej trwałości konstrukcji.
Bardzo proporcjonalna, kompaktowa zawieszona rama.
Radlice wyposażone są w płytki z węglików spiekanych zapewniające długą żywotność.

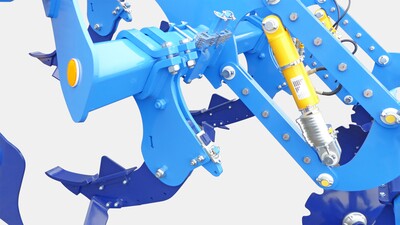

Zabezpieczenie redlic

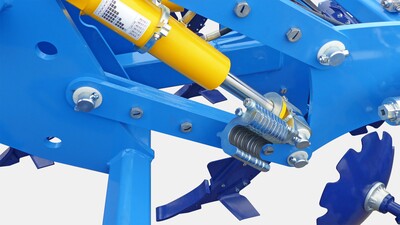

Redlice posiadają hydrauliczne zabezpieczenia z siłą uwalniającą na czubku redlicy 1100 kilogramów, opcjonalnie można wybrać wariant z zabezpieczeniem mechanicznym.

Mechaniczne zabezpieczenie redlic

Opcja z mechaniczną blokadą pługa – przy nadmiernym oporze segment zabezpieczający zostanie przerwany.

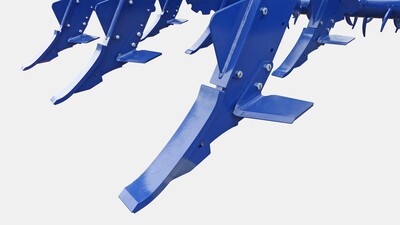

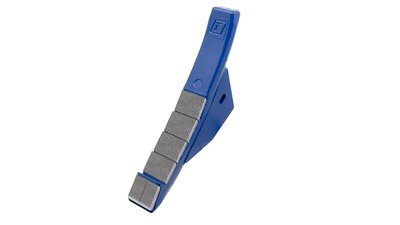

Zwiększona trwałość redlic

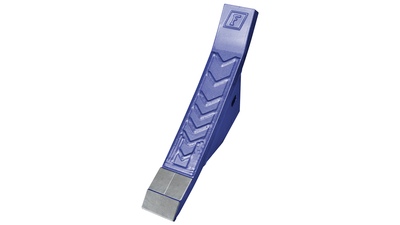

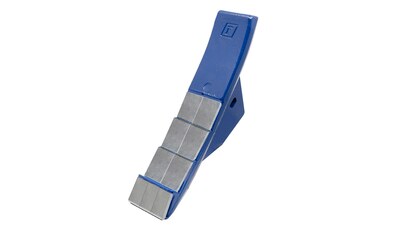

Groty redlic są wzmocnione płytkami z węglików spiekanych, co zapewnia dużą trwałość, niski opór i zachowanie optymalnej geometrii.

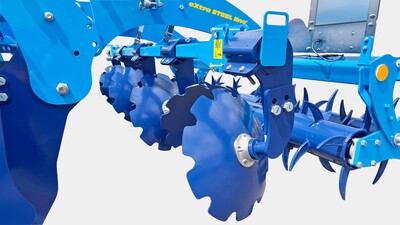

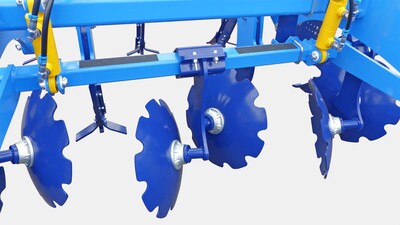

Talerze wyrównujące

Talerze wyrównujące wygładzają uprawianą glebę przed tylnymi wałami z grotami i jednocześnie zapewniają precyzyjne wyrównanie bruzd.

Wał

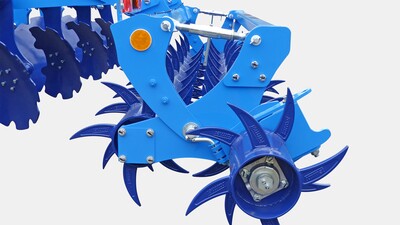

Tylny podwójny wał z grotami do delikatnego rozdrobnienia grud zachowuje glebę w takiej jakości jak po przygotowaniu przed siewem w technologiach minimalizacyjnych lub jak w podstawowym jesiennym przygotowaniu gleby dla roślin jarych.

Redlice

Redlice ze skrzydełkami bardzo dobrze mieszają resztki pożniwne a talerze wyrównujące oraz podwójny wał z grotami precyzyjnie wyrównują bruzdy.

Wariant z podwójnym wałem pierścieniowym

Prosta obsługa

Dzięki zminimalizowaniu miejsc serwisowych zarówno obsługa jak również późniejsze utrzymanie sprowadza się do bardzo prostych czynności, które może zrobić każdy.

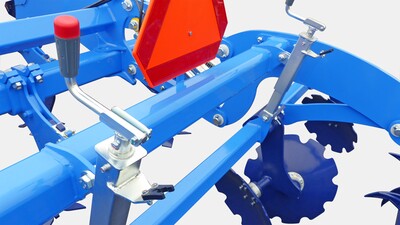

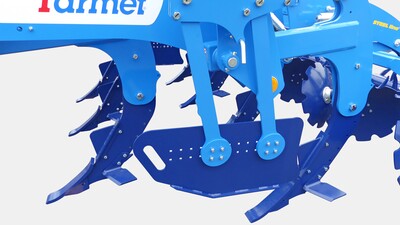

Ustawienie głębokości

Proste ustawienie głębokości pracy za pomocą uchylnych podkładek. W pozycji roboczej maszyna oparta jest o tylny podwójny wał z grotami.

Ustawienie wysokości talerzy

Podstawowa regulacja wysokości talerzy zgarniających odbywa się automatycznie poprzez równoległobok mocowania tylnego wału. Dźwignie mechanicznej regulacji służą do precyzyjnego dostrojenia.

Hydrauliczne sterowanie talerzami

Dla jeszcze większego komfortu obsługi maszynę można wyposażyć w hydrauliczne sterowanie talerzami zgarniającymi. (wyposażenie opcjonalne)

Ustawienie docisku

Prosta mechaniczna regulacja docisku 1. rzędu podwójnego wału z grotami. Za pomocą docisku regulowana jest intensywność rozdrabniania grud.Wał wyposażony jest w bezobsługowe łożyska z wysokim pokryciem.

Uniesienie redlic

W przypadku występujących miejscowo bardziej ubitych gleb możliwe jest uniesienie przedniego rzędu redlic a tym samym chwilowe obniżenie oporu maszyny. Uniesienie redlic jest również korzystne dla prostego samo-oczyszczania się obszaru pomiędzy redlicami.

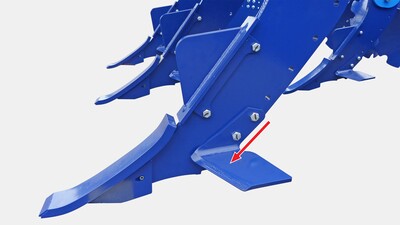

Pozycja skrzydełek

Pozycję skrzydełek można pod względem wysokości ustawić w trzech poziomach i dzięki temu osiągnąć optymalne zmieszanie resztek roślinnych dla różnych głębokości uprawy.

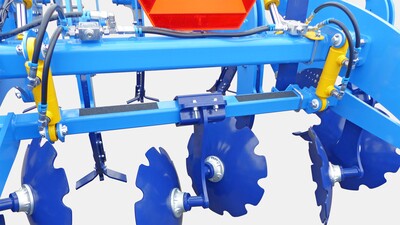

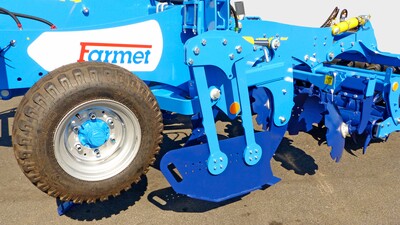

Deflektory boczne

Dla bardziej precyzyjnego połączenia przejazdów można wyposażyć maszynę w boczne deflektory, które są regulowane pod względem wysokości i automatycznie kopiują teren.

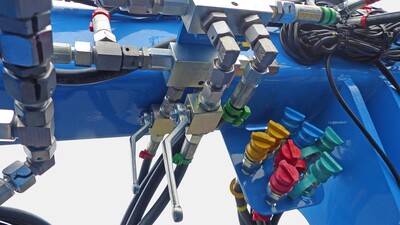

Zawory kulowe

W celu łatwiejszego odłączania obwodów hydraulicznych zabezpieczenia redlic przy wyłączonej maszynie, obwody te wyposażone są w zawory kulowe.

Łatwe ustawienie skrajnych talerzy wyrównujących

Zewnętrzne talerze poziomujące można łatwo regulować za pomocą sworznia – w celu precyzyjnego łączenia przejazdów.

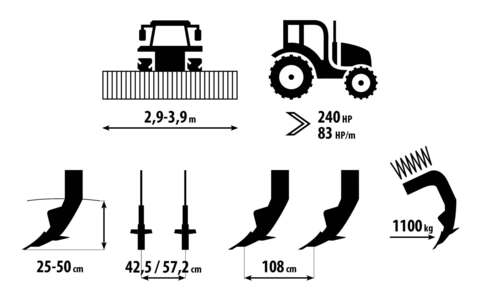

Parametry

Podstawowe warianty maszyny

Parametry techniczne	Jednostki	Diger 3 N	Digger 4 NS	Diger 4 N FIX
Szerokość robocza	mm	2 900	3 900	3 900
Szerokość transportowa	mm	2 990	2 990	3 990
Wysokość transportowa	mm	1 790	2 600	1 790
Długość	mm	3 520–4 000	3 520–4 000	3 520–4 000
Głębokość robocza	mm	250–500	250–500	250–500
Ilość redlic	szt.	5 / 7	9	9
Rozstaw redlic	mm	572 / 425	425	425
Ilość rzędów redlic	szt.	2	2	2
Rozstaw rzędów	mm	950	950	950
Szerokość redlicy ze skrzydełkami	mm	295	295	295
Prześwit ramy	mm	750	750	750
Wydajność powierzchniowa	ha/godz.	2,4–3,6	3,1–4,7	3,1–4,7
Ciągnik ¹	kW HP	180–270 240–360	240–360 330–450	240–360 330–450
Prędkość robocza	km/godz.	8–12	8–12	8–12
Maksymalne pokonywane nachylenie	°	11	11	11
Wymogi odnośnie zaczepu traktora		TBZ kat. 3 i 4	TBZ kat. 3 i 4	TBZ kat. 3 i 4
Masa maszyny	kg	2 200–2 800		2 900–3 700

Konfiguracje maszyny z nawożeniem w 2 poziomach

Parametry techniczne	Jednostki	Digger 3 N Fert+	Digger 4 NS Fert+	Digger 4 N FIX Fert+	Digger 3 N Fert+ Compact	Digger 4 N FIX Fert+ Compact	Digger 3 P Fert+ Compact	Digger 4 P FIX Fert+ Compact	Falcon HW + Digger 3 N Fert+	Falcon HW + Digger 4 NS Fert+	Falcon HW + Digger 4 N FIX Fert+	Falcon HW
Szerokość robocza	mm	2 900	3 900	3 900	2 990	3 990	2 990	3 990	2 900	3 900	3 900	–
Szerokość transportowa	mm	2 990	2 990	3 990	2 990	3 990	2 990	3 990	2 990	2 990	3 990	2 990
Wysokość transportowa	mm	2 790	2 600	2 790	3 500	3 500	3 500	3 500	2 790	–	2 790	2 600
Długość	mm	3 520–4 000	3 520–4 000	3 520–4 000	3 645–4 125	3 645–4 125	7 720	7 720	10 980	10 980	10 980	7 500
Głębokość robocza	mm	250–500	250–500	250–500	250–500	250–500	250–500	250–500	250–500	250–500	250–500	–
Pojemność zasobnika	l	–	–	–	2 000	2 000	2 000	2 000	5 000	5 000	5 000	5 000
Zakres dawkowania nawozu	kg/ha	–	–	–	70–300	70–300	70–300	70–300	70–300	70–300	70–300	70–300
Ilość redlic	szt.	7	9	9	7	9	7	9	7	9	9	–
Rozstaw redlic	mm	425	425	425	425	425	425	425	425	425	425	–
Ilość rzędów redlic	szt.	2	2	2	2	2	2	2	2	2	2	–
Rozstaw rzędów	mm	950	950	950	950	950	950	950	950	950	950	–
Szerokość redlicy ze skrzydełkami	mm	295	295	295	295	295	295	295	295	295	295	–
Prześwit ramy	mm	750	750	750	750	750	750	750	750	750	750	–
Wydajność powierzchniowa	ha/godz.	2,4–3,6	3,1–4,7	3,1–4,7	2,4–3,6	3,4–4,7	2,4–3,6	3,4–4,7	2,4–3,6	3,1–4,7	3,1–4,7	–
Ciągnik ¹	kW HP	180–270 240–360	240–360 330–450	240–360 330–450	180–270 240–360	240–360 330–450	220–330 300–450	265–400 360–540	220–300 300–450	265–400 360–540	265–400 360–540	–
Prędkość robocza	km/godz.	8–12	8–12	8–12	8–12	8–12	8–12	8–12	8–12	8–12	8–12	–
Maksymalne pokonywane nachylenie	°	11	11	11	11	11	11	11	11	11	11	11
Rozmiar opon - transport	–	–	–	–	–	–	–	–	650/65R-30,5	650/65R-30,5	650/65R-30,5	650/65R-30,5
Wymogi odnośnie zaczepu traktora	–	TBZ kat. 3 i 4			TBZ kat. 3 i 4; dolny zaczep K80; oko Ø 50, 70 mm				TBZ kat. 3 i 4			TBZ kat. 3 i 4; dolny zaczep K80; oko Ø 50, 70 mm
Masa maszyny	kg	2 250–2 850	–	2 950–3 750	2 860–3 460	3 800–4 600	6 900–7 500	7 900–8 700	5 150–5 750	–	5 850–6 650	2 900

¹ Zalecany ciągnik, rzeczywista siła uciągu może się znacząco różnić w zależności od głębokości uprawy, warunków glebowych, nachylenia terenu, zużycia organów roboczych i ich wyregulowania.
Transport / układ hamulcowy: Należy przestrzegać krajowych przepisów dotyczących transportu maszyn na drogach publicznych. Należy sprawdzić przepisy obowiązujące w danym kraju oraz przepisy dotyczące maksymalnej dopuszczalnej masy całkowitej i obciążenia osi, jak również dotyczące ewentualnej konieczności użycia układu hamulcowego. W razie dalszych pytań prosimy o kontakt z naszym przedstawicielem handlowym.

Nieustannie ulepszamy i unowocześniamy nasze produkty, aby zapewnić najlepsze rozwiązania dostosowane do aktualnych trendów technologicznych i wymagań klientów. Z tego powodu niektóre z oferowanych produktów mogą być wykonane inaczej niż przedstawiono na stronie internetowej. Wiążące specyfikacje i parametry maszyny zostaną potwierdzone podczas składania zamówienia.

Opcjonalne

Akcesoria

Wały

Podwójny wał ring DRR

Średnica	540/540 mm
Waga	195 kg/m

Wał talerzowy SDR

Średnica	580 mm
Waga	220 kg/m

Wał talerzowy SDR

Średnica	580 mm
Waga	200 kg/m

Podwójny wał grotowy DSR

Średnica	570/570 mm
Waga	175 kg/m

Dodatkowy wał boczny

Bardzo ważny jest prawidłowy wybór tylnego wału, który w dużej mierze wpływa na efekt wysokiej jakości uprawy. Wał ponownie utwardza glebę a następnie rozdrabnia i wyrównuje. Wybór rodzaju wałów w zależności od typu gleby oraz sposobu korzystania z maszyny.

Wały	Podwójny ring DRR	Talerzowy SDR	Podwójny grotowy DSR
Rozdrabnianie	●●●○	●●●○	●●○○
Ubijanie	●●●●	●●●●	●●●○
Głębokie prowadzenie	●●●●	●●●●	●●●●
Odporność na zapychanie	●●●●	●●●○	●●●●
Przydatność do kamienistych gleb	●●●○	●●●○	●●●○
Przydatność do mokrych gleb	●●●●	●●●●	●●●●
Gleby ciężkie	●●●●	●●●●	●●●●
Gleby średnie	●●●●	●●●●	●●●●
Gleby lekkie	●●●●	●●●○	●●●○
