DUOLENT NS Dlátový kyprič

Kyprenie až 35 cm s výborným zapracovaním zvyškov

Opýtať sa u predajcu Náhradné diely

Dlátový kyprič Duolent

Technológia

Plytká podmietka s krídlami do hĺbky 6–20 cm

Hlboké kyprenie bez krídiel do hĺbky 35 cm

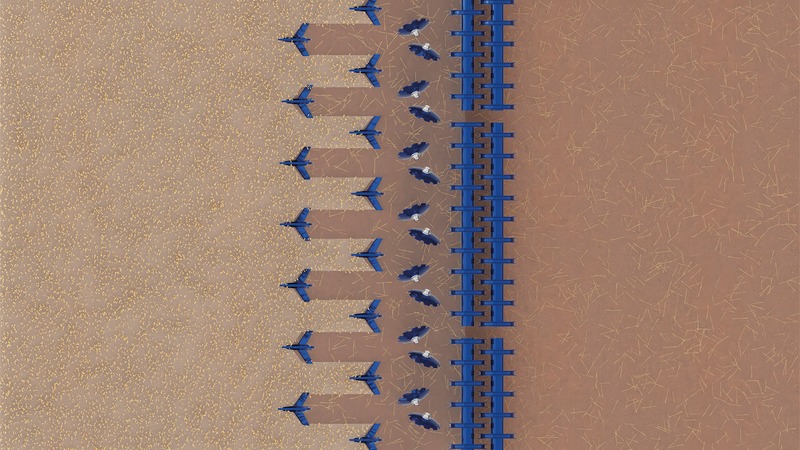

1	Zóna kyprenia. Hĺbka kyprenia má široký rozsah 6–35 cm. Pre kyprenie od 6 do 20 cm môžu byť použité krídelká pre celoplošné podrezanie. Kypriace dláta s optimalizovanou geometriou v dvoch radoch zaistia veľmi dobré prekyprenie a intenzívne premiešanie pôdy s rastlinnými zvyškami.
2	Zóna urovnania hroblí. Urovnávacie disky tiež zvyšujú efekt zapravenia rastlinných zvyškov.
3	Zóna drvenia hrúd a spätného utuženia pôdy. Optimálne spätné utuženie pôdy zaisťuje dobré vsiakanie zrážok a vzlínanie pôdnej vlahy na povrch.

Varianty uloženia hnojiva

Hnojivo je ukladané pod povrch, umiestnené do spodnej časti spracovaného pôdneho profilu

Časť hnojiva je umiestnená pod povrch do spodnej časti spracovaného pôdneho profilu a časť tesne pod povrch + plošne do strán

Hnojivo je ukladané tesne pod povrch + plošne do strán

Vysoká pracovná rýchlosť až 12 km/h.
Nízky ťahový odpor a výborné premiešanie pôdy vďaka optimalizovanému tvaru radlíc.
Výborná priepustnosť rastlinných zvyškov vďaka rozstupu radlíc 420 mm.
Špirálový tvar horného dielu radlíc pre kontrolovaný tok pôdy.
Bez údržbové pracovné orgány osadené plátkami zo spekaných karbidov pre minimálne opotrebenie.

Vysoký výkon a kvalita práce

Vysoká pracovná rýchlosť až 12 km/h.
Nízky ťahový odpor a výborné premiešanie pôdy vďaka optimalizovanému tvaru radlíc.
Výborná priepustnosť rastlinných zvyškov vďaka rozstupu radlíc 420 mm.
Špirálový tvar horného dielu radlíc pre kontrolovaný tok pôdy.
Bez údržbové pracovné orgány osadené plátkami zo spekaných karbidov pre minimálne opotrebenie.

Dva varianty spracovania pôdy

Hĺbkové zónové prekyprenie s čiastočným premiešaním

Kypriace dláta s optimalizovanou geometriou zaistia hlboké zónové prekyprenie na zvýšenie vsiakania vody.

Rozrušenie podorničnej vrstvy bez premiešania pôdy.

Nemiešacie dláto je ideálne na rozrušenie utlačenej vrstvy a obnovenie vsakovania pôdy na zamokrených pozemkoch bez aktívneho premiešania vrstiev pôdy.

Technika

Príklady možných konfigurácií

Dlátový kyprič Duolent DX 300 N

Masívna miešacia radlica s pružinovým istením situovaná do dvoch radov s mechanickým nastavením hĺbky; individuálne mechanicky nastaviteľné urovnávacie disky, zadné V ring valec optimálne spätne utuží pôdu.

Dlátový kyprič Duolent DX 300 N

Masívna miešacia radlica s dvojitým pružinovým istením situovaná do dvoch radov s hydraulickým nastavením hĺbky; hydraulicky nastaviteľné urovnávacie disky, zadný ring valec RR zaisťuje výborné hĺbkové vedenie stroja a pôdu optimálne spätne utuží.

Dlátový kyprič Duolent DX 500 NS

Masívna miešacia radlica s pružinovým istením situovaná do dvoch radov s hydraulickým nastavením hĺbky; hydraulicky nastaviteľné urovnávacie disky, zadný dvojitý valec DR zaisťuje výborné hĺbkové vedenie stroja a pôdu optimálne spätne utuží.

Robustná konštrukcia

Zušľachtené vysokopevnostné materiály v spojení s technológiou eXtra STEEL line sú zárukou dlhej životnosti našich strojov aj v tých najťažších podmienkach.

Vysokopevnostné materiály

Na kľúčových uzloch použité zušľachtené vysokopevnostné materiály pre dlhodobú životnosť. Silne dimenzovaný rám z vysokopevnostnej ocele.

Extrémna odolnosť pracovných orgánov

Na ďalšie zvýšenie životnosti môžu byť na hornej časti radlice doplnené o ďalšie plátky zo spekaných karbidov, alebo s tvrdokovovým návarom.

Možnosť voľby z niekoľkých variantov odolných a bezúdržbových istení kypriacich dlát s vysokou odisťovacou silou

Pružinové istenie jednou pružinou, odisťovacia sila 450 kg

Pružinové istenie dvoma pružinami, odisťovacia sila 550 kg

Hydraulické istenie, odisťovacia sila 600 kg

Jednoduchá obsluha

Vďaka úplnému minimu nastavovacích a mazacích miest je obsluha, ovládanie ale aj následná údržba veľmi jednoduchým úkonom, ktorý zvládne každý.

Minimum nastavovacích miest.
Minimum mazacích miest.

Nastavenie pracovnej hĺbky

Jednoduché nastavenie pracovnej hĺbky pomocou čapov na valcoch.

Nastaviteľné zahrňovacie disky

Výškovo nastaviteľné zahrňovacie disky s praktickým držadlom pre lepšiu ergonómiu nastavení.

Hydraulické nastavenie vyrovnávacích diskov

Voliteľná výbava. Jednoduché a rýchle nastavenie diskov pohodlne z kabíny traktora aj počas práce na poli.

Jednoduché nastavenie krajných vyrovnávacích diskov

Krajné urovnávacie disky sú jednoducho nastaviteľné pomocou čapu – pre precízne napájanie jázd.

Dômyselne riešená konštrukcia stroja

Výhodou konštrukcie tohto stroja je jeho viac účelovosť a nastavitelnosť prinášajúca vysokú variabilitu práce.

Plná pracovná šírka

Pracovný záber 3,8 metra.

Práca v sklopenom stave

Pri kyprení do väčšej hĺbky možno dlátový kyprič sklopiť a využiť menej výkonný ťažný prostriedok. Pracovný záber 3 metre

Celoplošná podmietka

Pri osadení krídelkami možno pole celoplošne podmietnuť do hĺbky až 20 cm.

Sejacia jednotka Micro Drill

Dômyselná konštrukcia stroja umožňuje inštaláciu sejacej jednotky Micro Drill určenej na výsev medziplodín či priamy výsev travín.

Bližšie informácie o sejacej jednotke Micro Drill >

Parametre

Technické parametre	Jednotky	Duolent DX 210 N	Duolent DX 300 N	Duolent DX 350 N FIX	Duolent DX 380 NS	Duolent DX 400 NS	Duolent DX 460 NS	Duolent DX 500 NS	Duolent DX 550 NS
Pracovná šírka	mm	2 100	3 000	3 500	3 800	4 000	4 600	5 000	5 500
Transportná šírka	mm	2 230	3 000	3 500	2 200	3 000	3 000	3 000	3 000
Transportná výška	mm	1 400	1 400	1 400	2 500	2 500	2 500	2 500	2 500
Celková dĺžka stroja	mm	3 350	3 350	3 350	3 350	3 350	3 350	3 350	3 350
Pracovní hĺbka	mm	60–350	60–350	60–350	60–350	60–350	60–350	60–350	60–350
Počet radlíc	ks	5	7	9	9	9	11	11	13
Rozstup radlíc	mm	420	420	420	420	420	420	420	420
Počet radov radlíc	ks	2	2	2	2	2	2	2	2
Rozteč radov	mm	780	780	780	780	780	780	780	780
Uvoľňovacia sila radlíc	kg	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600
Svetlosť rámu	mm	880	880	880	880	880	880	880	880
Priemer zahrňovacích diskov	mm	460	460	460	460	460	460	460	460
Pracovný výkon	ha/h	1,7–2,5	2,4–3,6	2,8–4,2	3,1–4,5	3,2–4,8	3,7–5,5	4–6	4,4–6,6
Ťažný prostriedok ¹	kW HP	65–110 90–135	90–135 120–180	105–160 140–210	120–180 160–240	120–180 160–240	150–225 200–300	150–225 200–300	180–270 240–360
Pracovná rýchlosť	km/h	8–12	8–12	8–12	8–12	8–12	8–12	8–12	8–12
Maximálna svahová dostupnosť	°	6	6	6	6	6	6	6	6
Počet hydraulických okruhov / tlak	bar				1 / 200	1 / 200	1 / 200	1 / 200	1 / 200
Počet hydrospojek / typ					2 / ISO 12,5	2 / ISO 12,5	2 / ISO 12,5	2 / ISO 12,5	2 / ISO 12,5
Požiadavka na záves traktora		TBZ kat. 2	TBZ kat. 2 a 3	TBZ kat. 2 a 3	TBZ kat. 2 a 3	TBZ kat. 2 a 3	TBZ kat. 2 a 3	TBZ kat. 2 a 3	TBZ kat. 2 a 3
Hmotnosť stroja ² mechanické istenie hydraulické istenie	kg	1 375 1 450	1 760 1 850	2 175 2 275	2 750 ─	─ 3 100	3 075 ─	─ 3 350	3 325 ─

¹ Odporúčaný ťažný prostriedok, skutočná ťažná sila sa môže výrazne meniť podľa hĺbky spracovania, pôdnych podmienok, svahovitosti pozemku, opotrebenia pracovných orgánov a ich nastavením.
² Hmotnosť stroja podľa výbavy.
Preprava / brzdová sústava: Dodržiavajte národné ustanovenia platné pre prepravu strojov po verejných komunikáciách. Overte si zákonné ustanovenia platné v danej krajine a predpisy o maximálnych prípustných celkových hmotnostiach a zaťaženie náprav a tiež o nevyhnutnom prípadnom použití brzdovej sústavy. Ak máte ďalšie otázky, kontaktujte nášho obchodného zástupcu.

N - nesený stroj
NS - nesený sklopný stroj

Naše produkty neustále zlepšujeme a inovujeme, aby sme poskytli čo najlepšie riešenie pre súčasné technologické trendy a vyhoveli požiadavkám zákazníkov. Z tohto dôvodu môžu byť niektoré z ponúkaných produktov odlišne vyrobené, ako sú uvedené na webových stránkach. Záväzné špecifikácie a parametre stroja budú potvrdené pri objednaní.

Výbava

Príslušenstvo

Valce

Rúrkový valec TRS

Priemer	600 mm
Hmotnosť	100 kg/m

Dvojitý valec DR

Priemer	400/300 mm
Hmotnosť	135 kg/m

Ring valec RR

Priemer	520 mm
Hmotnosť	160 kg/m

LTX valec

Priemer	586 mm
Hmotnosť	200 kg/m

Diskový valec SDR

Priemer	580 mm
Hmotnosť	220 kg/m

Crosskill valec CR

Priemer	400 mm
Hmotnosť	180 kg/m

V Valec VR

Priemer	600 mm
Hmotnosť	175 kg/m

Veľmi dôležitá je správna voľba typu zadného valca, ktorý sa veľkou mierou podieľa na výslednej kvalite spracovania. Valec pôdu spätne utuží a ďalej rozdrobí a urovná. Výber typu valca závisí od typu pôdy a spôsobu používania stroja.

Valec	Rúrkový TRS	Dvojitý DR	Ring RR	LTX	Diskový SDR	Crosskill CR	VR
Drobenie	●●○○	●●●○	●●●○	●●○○	●●●○	●●●●	●●●○
Utláčanie	●●●○	●●●○	●●●●	●●●●	●●●●	●●●●	●●●●
Hĺbkové vedenie	●●●○	●●●●	●●●●	●●●●	●●●●	●○○○	●●●●
Odolnosť proti upchaniu	●○○○	●●●○	●●●●	●●●○	●●●○	●●○○	●●●●
Vhodnosť do kamenistých pôd	●●●○	●●●○	●●●○	●●●○	●●●○	●●○○	●●●○
Vhodnosť do mokrých pôd	●○○○	●●○○	●●●●	●●●●	●●●●	●●○○	●●●●
Ťažné pôdy	●●○○	●●●●	●●●●	●●●●	●●●●	●●●●	●●●●
Stredne ťažké pôdy	●●●○	●●●●	●●●●	●●●●	●●●●	●●●○	●●●●
Ľahké pôdy	●●●●	●●●●	●●●●	●●●○	●●●○	●●○○	●●●●

Pracovné nástroje

Dláto 75 MULTICARBIDE PRO

Šírka radlice	75 mm
Tvrdosť telesa radlice	až 55 HRC
Tvrdosť SK plátku	až 92 HRA
Životnosť radlice	+ 200-500 %

Dláto 75 MULTICARBIDE

Šírka radlice	75 mm
Tvrdosť telesa radlice	až 55 HRC
Tvrdosť SK plátku	až 92 HRA
Životnosť radlice	+ 150-400 %

Dláto 75 CARBIDE

Šírka radlice	75 mm
Hrúbka radlice	15 mm
Tvrdosť telesa radlice	až 55 HRC
Tvrdosť SK plátku	až 92 HRA
Životnosť radlice	+ 100-200 %

Dláto 55 CARBIDE

Dláto na kyprenie bez miešania

Šírka radlice	55 mm
Hrúbka radlice	20 mm
Tvrdosť telesa radlice	až 55 HRC
Tvrdosť SK plátku	až 92 HRA
Životnosť radlice	+ 100-200 %
Spotreba nafty	- 10 %

Dláto 40 CARBIDE

Šírka radlice	40 mm
Hrúbka radlice	25 mm
Tvrdosť telesa radlice	až 55 HRC
Tvrdosť SK plátku	až 92 HRA
Životnosť radlice	+ 100-200 %
Spotreba nafty	- 10 %
