DUOLENT PS Dlátový kyprič

Kyprenie až 30 cm s výborným zapracovaním zvyškov

Opýtať sa u predajcu Náhradné diely

Dlátový kyprič Duolent

Technológia

Plytká podmietka s krídlami do hĺbky 6–20 cm

Hlboké kyprenie bez krídiel do hĺbky 30 cm

1	Zóna kyprenia. Hĺbka kyprenia má široký rozsah 6–30 cm. Pre kyprenie od 6 do 20 cm môžu byť použité krídelká pre celoplošné podrezanie. Kypriace dláta s optimalizovanou geometriou v dvoch radoch zaistia veľmi dobré prekyprenie a intenzívne premiešanie pôdy s rastlinnými zvyškami.
2	Zóna urovnania hroblí. Urovnávacie disky tiež zvyšujú efekt zapravenia rastlinných zvyškov.
3	Zóna drvenia hrúd a spätného utuženia pôdy. Optimálne spätné utuženie pôdy zaisťuje dobré vsiakanie zrážok a vzlínanie pôdnej vlahy na povrch.

Varianty uloženia hnojiva

Hnojivo je ukladané pod povrch, umiestnené do spodnej časti spracovaného pôdneho profilu

Časť hnojiva je umiestnená pod povrch do spodnej časti spracovaného pôdneho profilu a časť tesne pod povrch + plošne do strán

Hnojivo je ukladané tesne pod povrch + plošne do strán

Vysoký výkon a kvalita práce

Vysoká pracovná rýchlosť až 12 km/h.
Nízky ťahový odpor a výborné premiešanie pôdy vďaka optimalizovanému tvaru radlíc.
Výborná priestupnosť rastlinných zvyškov vďaka rozstupu radlíc 420 mm.
Špirálový tvar horného dielu radlíc pre kontrolovaný tok pôdy.
Bez údržbové pracovné orgány osadené plátkami zo spekaných karbidov pre minimálne opotrebovanie.

Dva varianty spracovania pôdy

Hĺbkové zónové prekyprenie s čiastočným premiešaním

Kypriace dláta s optimalizovanou geometriou zaistia hlboké zónové prekyprenie na zvýšenie vsiakania vody.

Rozrušenie podorničnej vrstvy bez premiešania pôdy.

Nemiešacie dláto je ideálne na rozrušenie utlačenej vrstvy a obnovenie vsakovania pôdy na zamokrených pozemkoch bez aktívneho premiešania vrstiev pôdy.

Technika

Dlátový kyprič Duolent DX PS & Sejacia jednotka Micro Drill>

Masívne radlice situované do 2 radov kvalitne prekypria pôdu a zapravia rastlinné zvyšky.
Usmerňovacie disky pre vytvorenie jemnej štruktúry pôdy na povrchu.
Zadný valec zaistí dobré spätné utuženie, rozdrobenie hrúd a urovnanie povrchu pozemku.
Prídavný sejací stroj Micro Drill na založenie rastlín, ktorým vyhovuje siatie na povrch pôdy. Ide napríklad o horčicu, facéliu, ďatelinoviny a trávy.

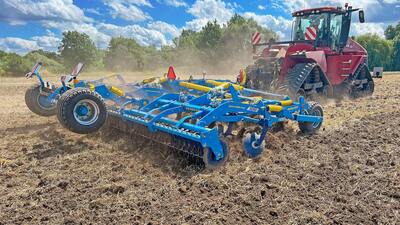

Dlátový kyprič Duolent DX PS

Masívne radlice situované do 2 radov kvalitne prekypria pôdu a zapravia rastlinné zvyšky.
Usmerňovacie disky pre vytvorenie jemnej štruktúry pôdy na povrchu.
Zadný valec zaistí dobré spätné utuženie, rozdrobenie hrúd a urovnanie povrchu pozemku.

Robustná konštrukcia

Zušľachtené vysokopevnostné materiály v spojení s technológiou eXtra STEEL line sú zárukou dlhej životnosti našich strojov aj v tých najťažších podmienkach.

Vysokopevnostné materiály

Na kľúčových uzloch použité zušľachtené vysokopevnostné materiály pre dlhodobú životnosť.

Extrémna odolnosť pracovných orgánov

Na ďalšie zvýšenie životnosti môžu byť na hornej časti radlice doplnené o ďalšie plátky zo spekaných karbidov, alebo s tvrdokovovým návarom.

Silne dimenzovaný rám

Silne dimenzovaný rám z vysokopevnostných ocelí.

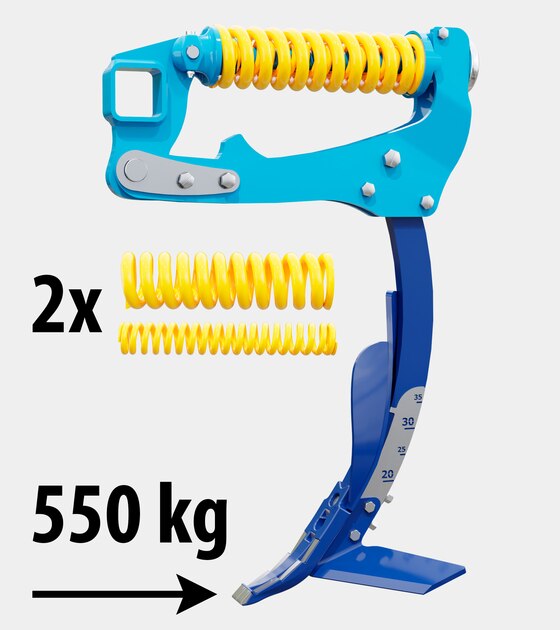

Veľmi vysoká istiaca sila

Odolné a bezúdržbové pružinové istenie kypriacich dlát s vysokou istiacou silou 550 kg.

Jednoduchá obsluha

Vďaka úplnému minimu nastavovacích a mazacích miest je obsluha, ovládanie ale aj následná údržba veľmi jednoduchým úkonom, ktorý zvládne každý.

Minimum nastavovacích miest.
Minimum mazacích miest.

Nastavenie pracovnej hĺbky

Jednoduché nastavenie pracovnej hĺbky pomocou podložiek piestnice na valcoch.

Vymedzovacie podložky

Nepoužité vymedzovacie podložky možno odložiť na pripravené odkladacie miesto blízko piestnic, a tak sú vždy po ruke.

Nastaviteľné zahrňovacie disky

Výškovo nastaviteľné zahrňovacie disky s jednoduchým nastavovaním, odpružené gumovými elementmi.

Hydraulické nastavenie vyrovnávacích diskov

Voliteľná výbava. Jednoduché a rýchle nastavenie diskov pohodlne z kabíny traktora aj počas práce na poli.

Jednoduché nastavenie krajných vyrovnávacích diskov

Krajné urovnávacie disky sú jednoducho nastaviteľné pomocou čapu – pre precízne napájanie jázd.

Dômyselne riešená konštrukcia stroja

Výhodou konštrukcie tohto stroja je jeho viacúčelnosť a nastavitelnosť prinášajúca vysokú variabilitu práce.

Obratný pri práci na poli vďaka krátkej kompaktnej konštrukcii.
Stabilný vďaka krátkej konštrukcii a ľahkej náprave.

Otáčanie na valcoch

Väčšia stabilita a rýchlosť otáčania na úvrati vďaka možnosti otáčania na všetkých valcoch.

Odpružené zahrňovacie disky

Odpružené zahrňovacie disky pre kvalitné zrovnanie povrchu pôdy.

Systém sklápania

Patentovaný systém sklápania umožňujúci stroj o zábere 7,9 m sklopiť do prepravnej šírky 3 m a výšky 4 m, čím spĺňa predpisy pre prevádzku po pozemných komunikáciách.

Celoplošná podmietka

Pri osadení krídelkami možno pole celoplošne podmietnuť do hĺbky až 20 cm.

Sejacia jednotka Micro Drill

Dômyselná konštrukcia stroja umožňuje inštaláciu sejacej jednotky Micro Drill určenej na výsev medziplodín či priamy výsev travín.

Bližšie informácie o sejacej jednotke Micro Drill >

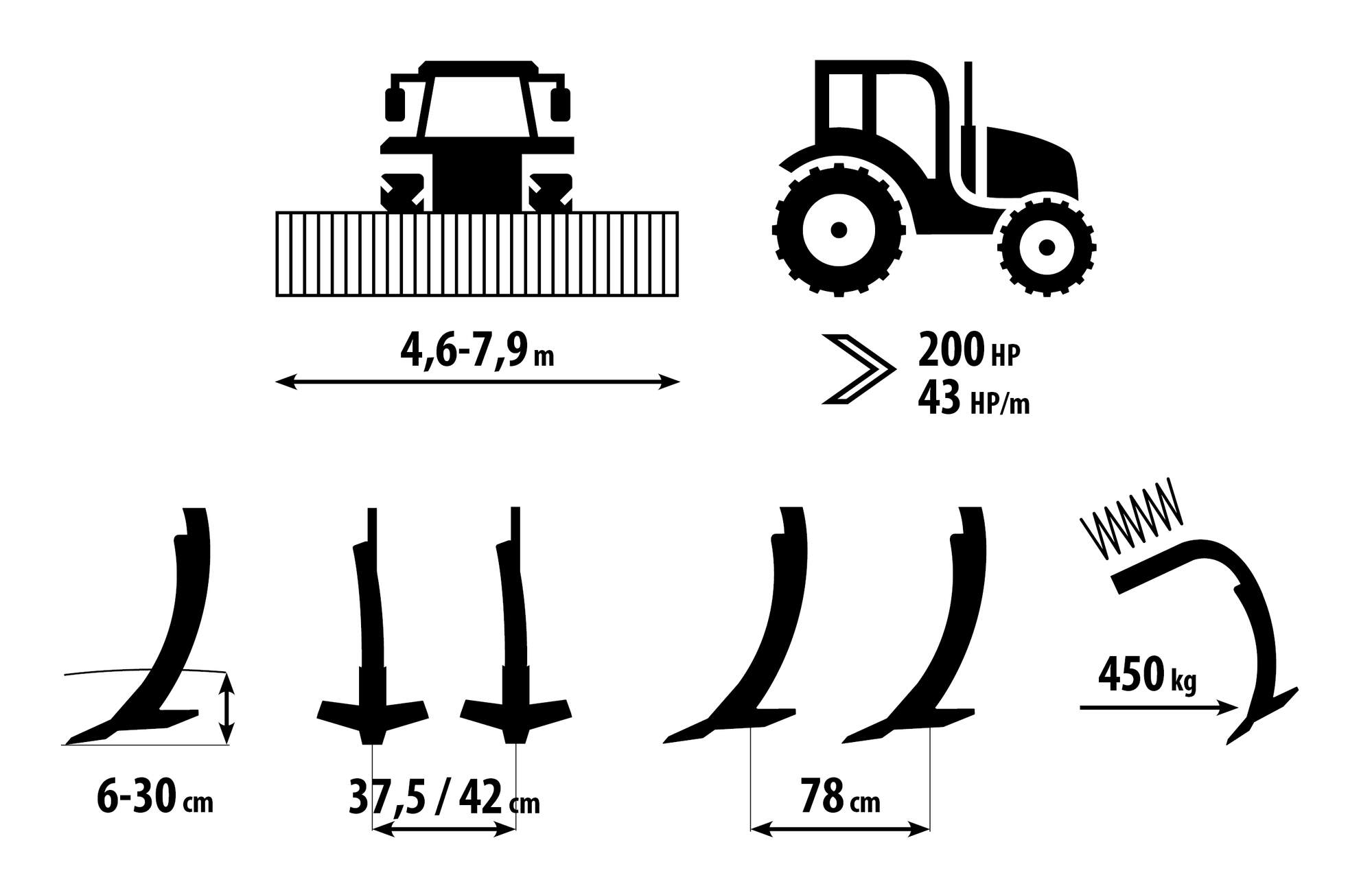

Parametre

Technické parametre	Jednotky	Duolent DX 420 PSM	Duolent DX 460 PS	Duolent DX 570 PSM
Pracovná šírka	mm	4 200	4 600	5 700
Transportná šírka	mm	3 000	3 000	3 000
Transportná výška	mm	2 700	2 700	3 050
Celková dĺžka stroja	mm	6 762	6 762	6 762
Pracovná hĺbka	mm	60─300	60─300	60─300
Počet radlíc	ks	11	11	15
Rozstup radlíc	mm	375	420	375
Počet radov radlíc	ks	2	2	2
Rozstup radov	mm	780	780	780

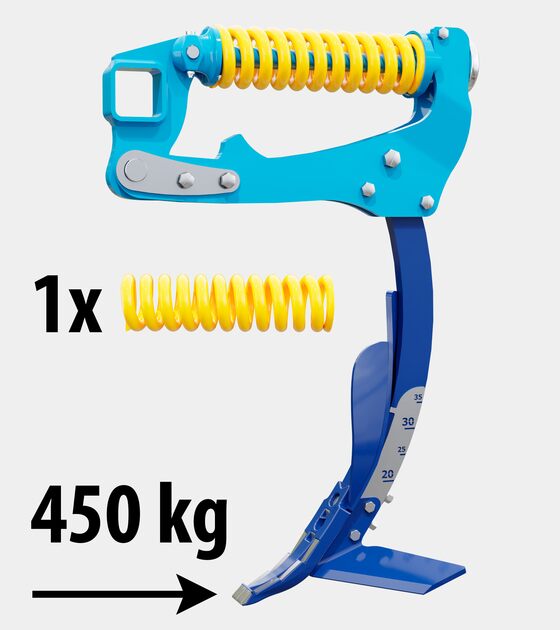

Uvoľňovacia sila radlíc	kg	450 / 550	450 / 550	450 / 550
Svetlosť rámu	mm	880	880	880
Priemer zahrňovacích diskov	mm	460	460	460
Pracovný výkon	ha/h	3,4─5	3,7─5,5	4,6─6,8
Ťažný prostriedok ¹	kW HP	150─225 200─300	150─225 200─300	220─330 300─450
Pracovná rýchlosť	km/h	8─12	8─12	8─12
Maximálna svahová dostupnosť	°	6	6	6
Rozmer pneu - transport		19.0/45-17	19.0/45-17	19.0/45-17
Typ brzdy / rozvod ³		vzduch / dvoj hadicový	vzduch / dvoj hadicový	vzduch / dvoj hadicový
Potrebný tlak ³	kPa	8,5	8,5	8,5
Počet hydraulických okruhov / tlak	bar	3 / 200	3 / 200	3 / 200
Počet hydrospojek / typ		6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5
Požiadavka na záves traktora		TBZ kat. 3 a 4; spodný záves K80; oko Ø 40, 50, 70 mm
Hmotnosť stroja ²	kg	4 240	4 450	5 750

Technické parametre	Jednotky	Duolent DX 600 PS	Duolent DX 720 PSM	Duolent DX 800 PS
Pracovná šírka	mm	6 200	7 200	7 900
Transportná šírka	mm	3 000	3 000	3 000
Transportná výška	mm	3 300	3 750	4 000
Celková dĺžka stroja	mm	6 762	6 762	6 762
Pracovná hĺbka	mm	60─300	60─300	60─300
Počet radlíc	ks	15	19	19
Rozstup radlíc	mm	420	375	420
Počet radov radlíc	ks	2	2	2
Rozstup radov	mm	780	780	780
Uvoľňovacia sila radlíc	kg	450 / 550	450 / 550	450 / 550
Svetlosť rámu	mm	880	880	880
Priemer zahrňovacích diskov	mm	460	460	460
Pracovný výkon	ha/h	4,8─7,2	5,8─8,6	6,4─9,6
Ťažný prostriedok ¹	kW HP	220─330 300─450	265─400 360─540	265─400 360─540
Pracovná rýchlosť	km/h	8─12	8─12	8─12
Maximálna svahová dostupnosť	°	6	6	6
Rozmer pneu - transport		19.0/45-17	19.0/45-17	19.0/45-17
Typ brzdy / rozvod ³		vzduch / dvoj hadicový	vzduch / dvoj hadicový	vzduch / dvoj hadicový
Potrebný tlak ³	kPa	8,5	8,5	8,5
Počet hydraulických okruhov / tlak	bar	3 / 200	3 / 200	3 / 200
Počet hydrospojek / typ		6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5
Požiadavka na záves traktora		TBZ kat. 3 a 4; spodný záves K80; oko Ø 40, 50, 70 mm
Hmotnosť stroja ²	kg	6 050	6 450	6 795

¹ Odporúčaný ťažný prostriedok, skutočná ťažná sila sa môže výrazne meniť podľa hĺbky spracovania, pôdnych podmienok, svahovitosti pozemku, opotrebenia pracovných orgánov a ich nastavením.
² Hmotnosť stroja s LTX valcom.
³ Alternatíva hydraulickej brzdy / prevádzkový tlak 130 ± 5 bar.
Preprava / brzdová sústava: Dodržiavajte národné ustanovenia platné pre prepravu strojov po verejných komunikáciách. Overte si zákonné ustanovenia platné v danej krajine a predpisy o maximálnych prípustných celkových hmotnostiach a zaťaženie náprav a tiež o nevyhnutnom prípadnom použití brzdovej sústavy. Ak máte ďalšie otázky, kontaktujte nášho obchodného zástupcu.

PS – polo nesený sklopný stroj
PSM – polonesený sklápaný stroj s rozstupom radlíc 375 mm, určený na možnosť aplikácie hnojiva do riadku 750 mm pred sejbou širokoriadkových plodín

Naše produkty neustále zlepšujeme a inovujeme, aby sme poskytli čo najlepšie riešenie pre súčasné technologické trendy a vyhoveli požiadavkám zákazníkov. Z tohto dôvodu môžu byť niektoré z ponúkaných produktov odlišne vyrobené, ako sú uvedené na webových stránkach. Záväzné špecifikácie a parametre stroja budú potvrdené pri objednaní.

Výbava

Príslušenstvo

Valce

Dvojitý valec DR

Priemer	400/350 mm
Hmotnosť	180 kg/m

Ring valec RR

Priemer	520 mm
Hmotnosť	160 kg/m

Dvojitý ring valec DRR

Priemer	540/540 mm
Hmotnosť	195 kg/m

LTX valec

Priemer	586 mm
Hmotnosť	200 kg/m

Diskový valec SDR

Priemer	580 mm
Hmotnosť	220 kg/m

V valec VR

Priemer	600 mm
Hmotnosť	175 kg/m

Dvojitý V-ring DVR

Priemer	550/550 mm
Hmotnosť	180 kg/m

Veľmi dôležitá je správna voľba typu zadného valca, ktorý sa veľkou mierou podieľa na výslednej kvalite spracovania. Valec pôdu spätne utuží a ďalej rozdrobí a urovná. Výber typu valca závisí od typu pôdy a spôsobu používania stroja.

Valec	Dvojitý DR	Ring RR	Dvojitý ring DRR	LTX
Drobenie	●●●○	●●●○	●●●○	●●○○
Utláčanie	●●●○	●●●●	●●●●	●●●●
Hĺbkové vedenie	●●●●	●●●●	●●●●	●●●●
Odolnosť proti upchaniu	●●●○	●●●●	●●●●	●●●○
Vhodnosť do kamenitých pôd	●●●○	●●●○	●●●○	●●●○
Vhodnosť do mokrých pôd	●●○○	●●●●	●●●●	●●●●
Ťažké pôdy	●●●●	●●●●	●●●●	●●●●
Stredne ťažké pôdy	●●●●	●●●●	●●●●	●●●●
Ľahké pôdy	●●●●	●●●●	●●●●	●●●○

Valec	Diskový SDR	VR	Dvojitý V-ring DVR
Drobenie	●●●○	●●●○	●●●○
Utláčanie	●●●●	●●●●	●●●●
Hĺbkové vedenie	●●●●	●●●●	●●●●
Odolnosť proti upchaniu	●●●○	●●●●	●●●●
Vhodnosť do kamenitých pôd	●●●○	●●●○	●●●○
Vhodnosť do mokrých pôd	●●●●	●●●●	●●●●
Ťažké pôdy	●●●●	●●●●	●●●●
Stredne ťažké pôdy	●●●●	●●●●	●●●●
Ľahké pôdy	●●●○	●●●●	●●●●

Pracovné nástroje

Dláto 75 MULTICARBIDE PRO

Šírka radlice	75 mm
Tvrdosť telesa radlice	až 55 HRC
Tvrdosť SK plátku	až 92 HRA
Životnosť radlice	+ 200-500 %

Dláto 75 MULTICARBIDE

Šírka radlice	75 mm
Tvrdosť telesa radlice	až 55 HRC
Tvrdosť SK plátku	až 92 HRA
Životnosť radlice	+ 150-400 %

Dláto 75 CARBIDE

Šírka radlice	75 mm
Hrúbka radlice	15 mm
Tvrdosť telesa radlice	až 55 HRC
Tvrdosť SK plátku	až 92 HRA
Životnosť radlice	+ 100-200 %

Dláto 55 CARBIDE

Dláto na kyprenie bez miešania

Šírka radlice	55 mm
Hrúbka radlice	20 mm
Tvrdosť telesa radlice	až 55 HRC
Tvrdosť SK plátku	až 92 HRA
Životnosť radlice	+ 100-200 %
Spotreba nafty	- 10 %

Dláto 40 CARBIDE

Šírka radlice	40 mm
Hrúbka radlice	25 mm
Tvrdosť telesa radlice	až 55 HRC
Tvrdosť SK plátku	až 92 HRA
Životnosť radlice	+ 100-200 %
Spotreba nafty	- 10 %
