TERRIX Dlátový kyprič

Celoplošné kyprenie až 35 cm s intenzívnym premiešaním

Opýtať sa u predajcu Náhradné diely

Dlátový kyprič Terrix

Technológia

Terrix Quatro

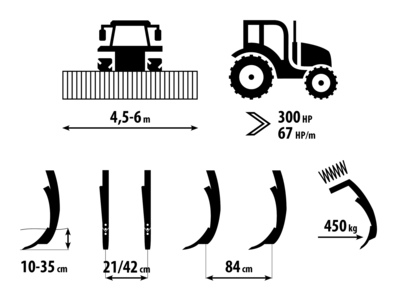

1	Zóna kyprenia. Hĺbka kyprenia má široký rozsah 10–35 cm. Kypriace dláta s optimalizovanou geometriou v štyroch radoch zaistia veľmi dobré celoplošné prekyprenie a intenzívne premiešanie pôdy s rastlinnými zvyškami.
2	Zóna urovnania hroblí. Urovnávacie disky tiež zvyšujú efekt zapracovania rastlinných zvyškov.
3	Zóna drvenia hrúd a spätného utuženia pôdy. Optimálne spätné utuženie pôdy zaisťuje dobré vsiakanie zrážok a vzlínanie pôdnej vlahy na povrch.

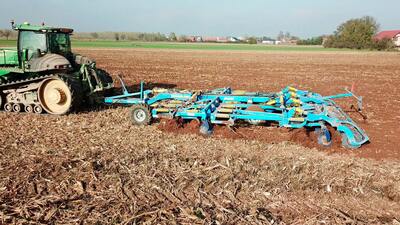

Terrix Dual

1	Prvá zóna kyprenia. Prvý a druhý rad radlíc sú usporiadané tandemovo za sebou. Prvý rad radlíc s optimalizovanou geometriou spracováva pôdu do hĺbky 10–15 cm. Druhý rad špeciálnych radlíc prehlbuje nakyprené pásy za prvým radom do hĺbky 15–35 cm.
2	Prvá zóna urovnania hroblí. Urovnávacie disky tiež zvyšujú efekt zapracovania rastlinných zvyškov.
3	Druhá zóna kyprenia. Tretí a štvrtý rad radlíc sú usporiadané opäť tandemovo za sebou a kypria medzipásy za prvou zónou kyprenia. Tretí rad radlíc opäť spracováva pôdu do hĺbky 10–15 cm. Štvrtý rad radlíc opäť prehlbuje nakyprené pásy za tretím radom do hĺbky 15–35 cm.
4	Druhá zóna urovnania hroblí. Urovnávacie disky tiež zvyšujú efekt zapracovania rastlinných zvyškov.
5	Zóna drvenia hrúd a spätného utuženia pôdy. Optimálne spätné utuženie pôdy zaisťuje dobré vsiakanie zrážok a vzlínanie pôdnej vlahy na povrch.

Terrix Quatro

Terrix Dual

Vysoký výkon a kvalita práce

Výborné riešenie pre všetky druhy pôd, vynikajúce na ťažkých pôdach
Vysoká priechodnosť pôdou a rastlinnými zvyškami
Vysoký stupeň zamiešania a zapravenia rastlinných zvyškov
Hlboké celoplošné (Terrix Quatro) alebo zónové (Terrix Dual) prekyprenie s minimálnou tvorbou hrúd

Technika

Príklady možných konfigurácií

Dlátový kyprič Terrix Dual 450 PS

Oporné kopírovacie kolesá na rovnomerné spracovanie pôdy; masívna miešacia radlica s pružinovým istením situovaná do štyroch radov s hydraulickým nastavením hĺbky; hydraulicky nastaviteľné urovnávacie disky; zadný diskový valec SDR optimálne spätne utuží pôdu.

Dlátový kyprič Terrix Quatro 450 PS

Oporné kopírovacie kolesá na rovnomerné spracovanie pôdy; masívna miešacia radlica s pružinovým istením situovaná do štyroch radov s hydraulickým nastavením hĺbky; hydraulicky nastaviteľné urovnávacie disky; zadný dvojitý ring valec DRR zaisťuje výborné hĺbkové vedenie stroja a pôdu optimálne spätne utuží.

Dlátový kyprič Terrix Quatro 450 PS

Sejacia jednotka Microdrill PRO; oporné kopírovacie kolesá na rovnomerné spracovanie pôdy; masívna miešacia radlica s pružinovým istením situovaná do štyroch radov s hydraulickým nastavením hĺbky; hydraulicky nastaviteľné urovnávacie disky; zadný dvojitý V-ring valec DVR zaisťuje výborné hĺbkové vedenie stroja a pôdu optimálne spätne utuží.

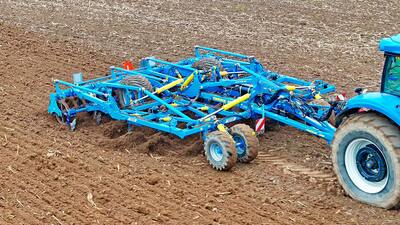

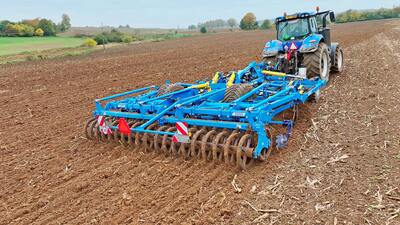

Dlátový kyprič Terrix Quatro 500 PS Compact

Oporné hydraulicky ovládané kopírovacie kolesá na rovnomerné spracovanie pôdy; masívna miešacia radlica s hydraulickým istením situovaná do štyroch radov s hydraulickým nastavením hĺbky; hydraulicky nastaviteľné urovnávacie disky; zadný dvojitý ring valec DRR zaisťuje výborné hĺbkové vedenie stroja a pôdu optimálne spätne utuží.

Robustná konštrukcia

Zušľachtené vysokopevnostné materiály v spojení s technológiou eXtra STEEL line sú zárukou dlhej životnosti našich strojov aj v tých najťažších podmienkach.

Extrémna odolnosť pracovných orgánov

Na ďalšie zvýšenie životnosti môžu byť na hornej časti radlice doplnené o ďalšie plátky zo spekaných karbidov, alebo s tvrdokovovým návarom.

Možnosť voľby z niekoľkých variantov odolných a bezúdržbových istení kypriacich dlát s vysokou odisťovacou silou

Pružinové istenie jednou pružinou, odisťovacia sila 450 kg

Pružinové istenie dvoma pružinami, odisťovacia sila 550 kg

Hydraulické istenie, odisťovacia sila 600 kg

Jednoduchá obsluha

Vďaka úplnému minimu nastavovacích a mazacích miest je obsluha, ovládanie ale aj následná údržba veľmi jednoduchým úkonom, ktorý zvládne každý.

Minimum nastavovacích miest.

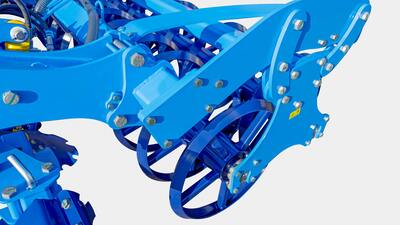

Rýchloupínací systém valcov

Jednoduché odpojenie a zapojenie zadných valcov – možnosť pracovať bez zadných valcov.

Jednoduché nastavenie krajných vyrovnávacích diskov

Krajné urovnávacie disky sú jednoducho nastaviteľné pomocou čapu – pre precízne napájanie jázd.

Parametre

Technické parametre	Jednotky	Terrix Quatro 300 P	Terrix Dual 300 P	Terrix Quatro 450 PS	Terrix Dual 450 PS	Terrix Quatro 500 PS Compact	Terrix Quatro 600 PS	Terrix Dual 600 PS	Terrix Quatro 600 PS Compact
Pracovná šírka	mm	3 000	3 000	4 500	4 500	4 920	6 000	6 000	6 080
Transportná šírka	mm	3 000	3 000	3 000	3 000	3 000	3 000	3 000	3 000
Transportná výška	mm	1 800	1 800	3 340	3 340	3 450	4 000	4 000	3 990
Celková dĺžka stroja	mm	10 500	10 500	10 500	10 500	8 950	10 500	10 500	8 950
Pracovná hĺbka	mm	100─350	100─350	100─350	100─350	20─350	100─350	100─350	20─350
Počet radlíc	ks	15	12	23	22	17	29	30	21
Rozstup radlíc	mm	210	420	210	420	290	210	420	290
Počet radov radlíc	ks	4	4	4	4	4	4	4	4
Rozstup radov	mm	840	840	840	840	840	840	840	840
Odisťovacia sila radlíc	kg	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600
Svetlosť rámu	mm	870	870	870	870	870	870	870	870
Priemer zahrňovacích diskov	mm	460	460	460	460	360	460	460	360
Pracovný výkon	ha/h	2,4─3,6	2,4─3,6	3,6─5,4	3,6─5,4	3,9─5,9	4,8─7,2	4,8─7,2	4,9─7,3
Ťažný prostriedok ¹	kW HP	175─230 225─300	175─230 225─300	225─350 300─450	225─350 300─450	190─285 260─390	350─460 450─600	350─460 450─600	235─355 320─480
Pracovná rýchlosť	km/h	8─12	8─12	8─12	8─12	8─12	8─12	8─12	8─12
Maximálna svahová dostupnosť	°	6	6	6	6	6	6	6	6
Rozmer pneu – transport		19.0/45-17	19.0/45-17	550/45-22,5	19.0/45-17	550/45-22,5	550/45-22,5	19.0/45-17	550/45-22,5
Typ brzdy / rozvod ^3, 4		bez / vzduch	bez / vzduch	bez / vzduch	bez / vzduch	bez / vzduch	bez / vzduch	bez / vzduch	bez / vzduch
Potrebný tlak ³	kPa	5,5	5,5	5,5	5,5	5,5	5,5	5,5	5,5
Počet hydraulických okruhov / tlak	bar	4 / 200	4 / 200	4+1 / 200	4+1 / 200	4+1 / 200	4+1 / 200	4+1 / 200	4+1 / 200
Počet hydrospojok / typ		8/ ISO 12,5	8/ ISO 12,5	8 / ISO 12,5	8 / ISO 12,5	8 / ISO 12,5	8 / ISO 12,5	8 / ISO 12,5	8 / ISO 12,5
Požiadavka na záves traktora		TBZ kat. 3 a 4; spodný záves K80; oko Ø 50, 70 mm
Hmotnosť stroja ²	kg	4 600	4 200	8 400	7 300	7 850	10 200	8 800	8 460

¹ Odporúčaný ťažný prostriedok, skutočná ťažná sila sa môže výrazne meniť podľa hĺbky spracovania, pôdnych podmienok, svahovitosti pozemku, opotrebenia pracovných orgánov a ich nastavením.
² Hmotnosť stroja s LTX valcom.
³ Alternatíva hydraulickej brzdy / prevádzkový tlak 130 ± 5 bar.
⁴ Preprava / brzdová sústava: Dodržiavajte národné ustanovenia platné pre prepravu strojov po verejných komunikáciách. Overte si zákonné ustanovenia platné v danej krajine a predpisy o maximálnych prípustných celkových hmotnostiach a zaťaženie náprav a tiež o nevyhnutnom prípadnom použití brzdovej sústavy. Ak máte ďalšie otázky, kontaktujte nášho obchodného zástupcu.

PS - polonesený sklápaný stroj

Naše produkty neustále zlepšujeme a inovujeme, aby sme poskytli čo najlepšie riešenie pre súčasné technologické trendy a vyhoveli požiadavkám zákazníkov. Z tohto dôvodu môžu byť niektoré z ponúkaných produktov odlišne vyrobené, ako sú uvedené na webových stránkach. Záväzné špecifikácie a parametre stroja budú potvrdené pri objednaní.

Výbava

Príslušenstvo

Valce

Rúrkový valec TRS

Priemer	600 mm
Hmotnosť	100 kg/m

Dvojitý ring valec DRR

Priemer	680/680 mm
Hmotnosť	340 kg/m

LTX valec

Priemer	586 mm
Hmotnosť	200 kg/m

Diskový valec SDR

Priemer	580 mm
Hmotnosť	220 kg/m

V valec VR

Priemer	600 mm
Hmotnosť	175 kg/m

Dvojitý V-ring DVR

Priemer	680/680 mm
Hmotnosť	290 kg/m

Veľmi dôležitá je správna voľba typu zadného valca, ktorý sa veľkou mierou podieľa na výslednej kvalite spracovania. Valec pôdu spätne utuží a ďalej rozdrobí a urovná. Výber typu valca závisí od typu pôdy a spôsobu používania stroja.

Valec	Rúrkový TRS	Dvojitý ring DRR	LTX	Diskový SDR	VR	Dvojitý V-ring DVR
Drobenie	●●○○	●●●○	●●○○	●●●○	●●●○	●●●○
Utláčanie	●●●○	●●●●	●●●●	●●●●	●●●●	●●●●
Hĺbkové vedenie	●●●○	●●●●	●●●●	●●●●	●●●●	●●●●
Odolnosť proti upchaniu	●○○○	●●●●	●●●○	●●●○	●●●●	●●●●
Vhodnosť do kamenitých pôd	●●●○	●●●○	●●●○	●●●○	●●●○	●●●○
Vhodnosť do mokrých pôd	●○○○	●●●●	●●●●	●●●●	●●●●	●●●●
Ťažké pôdy	●●○○	●●●●	●●●●	●●●●	●●●●	●●●●
Stredne ťažké pôdy	●●●○	●●●●	●●●●	●●●●	●●●●	●●●●
Ľahké pôdy	●●●●	●●●●	●●●○	●●●○	●●●●	●●●●

Pracovné nástroje

Dláto 75 MULTICARBIDE PRO

Šírka radlice	75 mm
Tvrdosť telesa radlice	až 55 HRC
Tvrdosť SK plátku	až 92 HRA
Životnosť radlice	+ 200-500 %

Dláto 75 MULTICARBIDE

Šírka radlice	75 mm
Tvrdosť telesa radlice	až 55 HRC
Tvrdosť SK plátku	až 92 HRA
Životnosť radlice	+ 150-400 %

Dláto 75 CARBIDE

Šírka radlice	75 mm
Hrúbka radlice	15 mm
Tvrdosť telesa radlice	až 55 HRC
Tvrdosť SK plátku	až 92 HRA
Životnosť radlice	+ 100-200 %

Dláto 40 CARBIDE

Šírka radlice	40 mm
Hrúbka radlice	25 mm
Tvrdosť telesa radlice	až 55 HRC
Tvrdosť SK plátku	až 92 HRA
Životnosť radlice	+ 100-200 %
Spotreba nafty	- 10 %
