DIGGER Hĺbkový kyprič

Kyprenie až 50 cm s intenzívnym miešaním

Opýtať sa u predajcu Náhradné diely

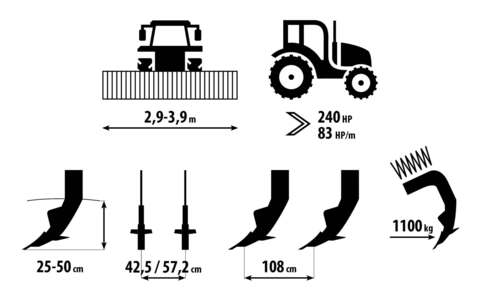

Hĺbkový kyprič Digger

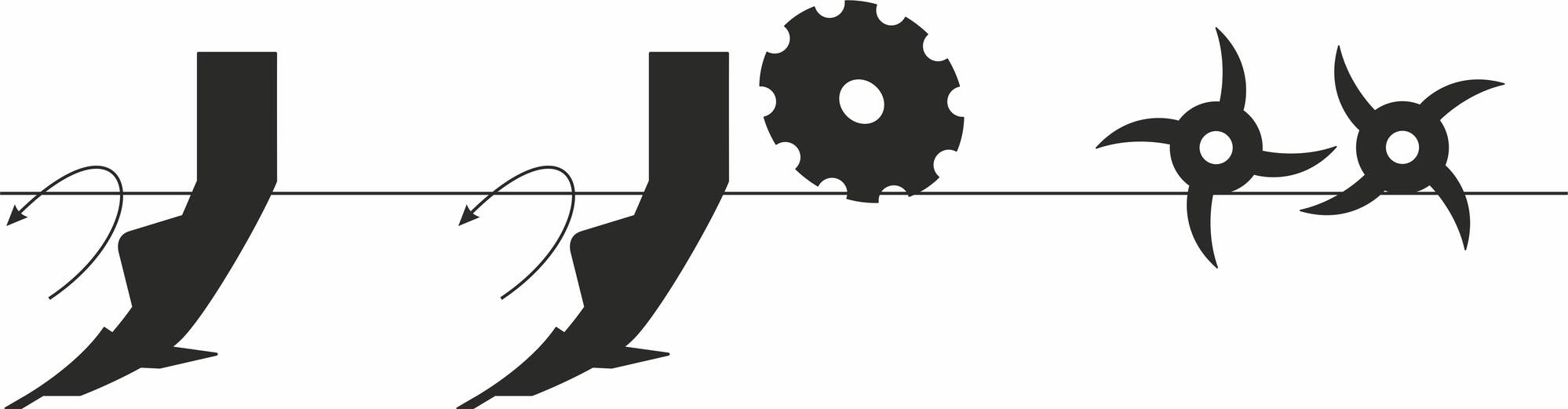

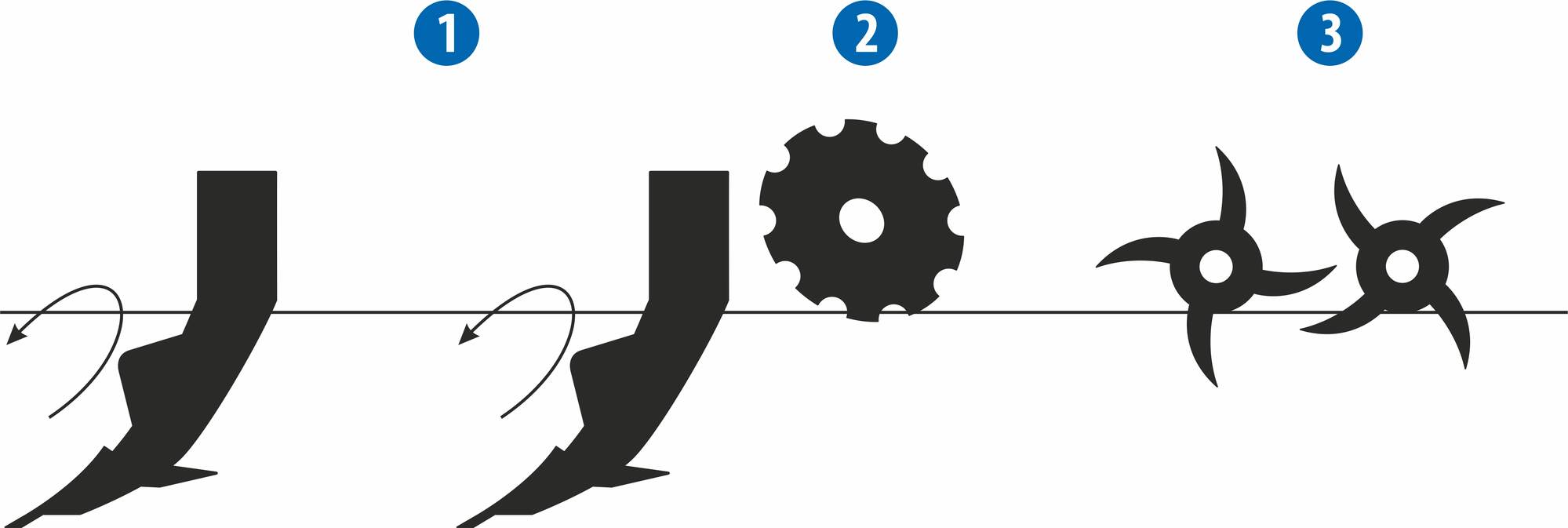

Technológia

1	Zóna hlbokého kyprenia a premiešania rastlinných zvyškov. Hĺbka kyprenia 25–50 cm. Špeciálny tvar kypriacich dlát zaisťuje výborné vnikanie aj do silno utužených pôd s veľmi nízkym ťahovým odporom. Kypriace dláta sú v dvoch radoch. V extrémnych podmienkach možno pracovať len s jedným radom dlát a tým znížiť ťahový odpor.
2	Zóna urovnania hroblí. Urovnávacie disky tiež zvyšujú efekt zapracovania rastlinných zvyškov.
3	Zóna drvenia hrúd a spätného utuženia pôdy. Optimálne spätné utuženie pôdy zaisťuje dobré vsiakanie zrážok a vzlínanie pôdnej vlahy na povrch.

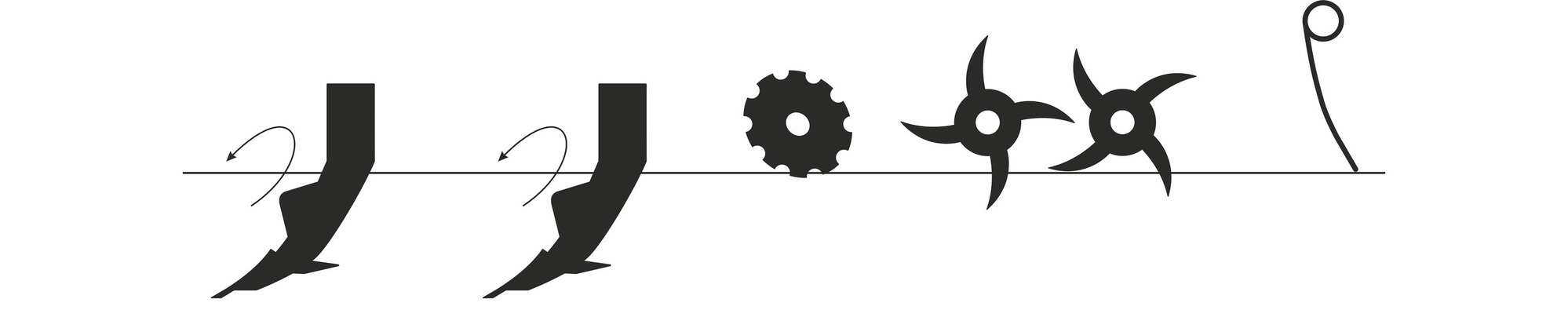

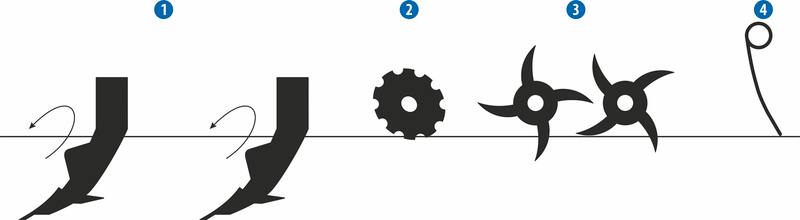

Uloženie hnojiva

Hnojivo je ukladané pod povrch, do spracovaného pôdneho profilu do dvoch horizontov.

Nový tvar radlíc ma veľmi nízky ťahový odpor a umožňuje vysokú pracovnú rýchlosť až 12 km/h.
Radlica hladko vniká do pôdy, pôdu prekyprí bez premiešania s podorničnou tzv. biologicky neaktívnou pôdou.
Možnosť zdvihnutia jedného radu radlíc v ťažkých podmienkach, ako sú mokrade, úvrate či rozorávka ciest po zbere.
2 rady radlíc zaisťujú veľmi dobrú stabilitu stroja a presné hĺbkové vedenie bez nutnosti použitia kopírovacích kolies. Vysoká svetlosť rámu 750 mm zaisťuje výbornú priechodnosť.

Vysoký výkon

Nový tvar radlíc ma veľmi nízky ťahový odpor a umožňuje vysokú pracovnú rýchlosť až 12 km/h.
Radlica hladko vniká do pôdy, pôdu prekyprí bez premiešania s podorničnou tzv. biologicky neaktívnou pôdou.
Možnosť zdvihnutia jedného radu radlíc v ťažkých podmienkach, ako sú mokrade, úvrate či rozorávka ciest po zbere.
2 rady radlíc zaisťujú veľmi dobrú stabilitu stroja a presné hĺbkové vedenie bez nutnosti použitia kopírovacích kolies. Vysoká svetlosť rámu 750 mm zaisťuje výbornú priechodnosť.

Dva varianty spracovania pôdy

Hĺbkové zónové prekyprenie s čiastočným premiešaním

Kypriace dláta s optimalizovanou geometriou zaistia hlboké zónové prekyprenie na zvýšenie vsiakania vody.

Rozrušenie podorničnej vrstvy bez premiešania pôdy.

Nemiešacie dláto je ideálne na rozrušenie utlačenej vrstvy a obnovenie vsakovania pôdy na zamokrených pozemkoch bez aktívneho premiešania vrstiev pôdy.

Technika

Hĺbkový kyprič Digger N

Masívna radlica situovaná do 2 radov pre hĺbkové prekyprenie 25–50 cm.
Zahrňovacie disky pre zrážanie odletujúcich hrúd a čiastočné rezanie hrúd na povrchu.
Zadný dvojitý hrotový valec pre rozdrobenie hrúd.

Hĺbkový kyprič Digger N

Masívna radlica situovaná do 2 radov pre hĺbkové prekyprenie 25–50 cm.
Zahrňovacie disky pre zrážanie odletujúcich hrúd a čiastočné rezanie hrúd na povrchu.
Zadný dvojitý hrotový valec pre rozdrobenie hrúd.

Hĺbkový kyprič Digger N

Masívna radlica situovaná do 2 radov pre hĺbkové prekyprenie 25–50 cm.
Zahrňovacie disky pre zrážanie odletujúcich hrúd a čiastočné rezanie hrúd na povrchu.
Zadný dvojitý hrotový valec pre rozdrobenie hrúd.

Hĺbkový kyprič Digger P

Masívna radlica situovaná do 2 radov pre hĺbkové prekyprenie 25–50 cm.
Zahrňovacie disky pre zrážanie odletujúcich hrúd a čiastočné rezanie hrúd na povrchu.
Zadný dvojitý hrotový valec pre rozdrobenie hrúd.
Zadný valec zaistí dobré spätné utuženie, rozdrobenie hrúd a urovnanie povrchu pozemku.

Varianty konceptu Digger

1 Digger N

istenie strižným segmentom

4 Digger N Fert+ COMPACT

integrovaný zásobník hnojiva, prihnojovanie do 2 horizontov

2 Digger N

hydraulické istenie

5 Digger P Fert+ COMPACT

oje a zadný valec, integrovaný zásobník hnojiva, prihnojovanie do 2 horizontov

3 Digger N Fert+

predný zásobník hnojiva, prihnojovanie do 2 horizontov

6 Digger P HW

doplnkový nosič s nápravou, zásobník hnojiva, prihnojovanie do 2 horizontov

Varianty stroja

Vďaka rôznym variantom je tento stroj schopný vyhovieť rozdielnym požiadavkám podľa vašich potrieb. Pozrite sa na varianty, ktoré u nás môžete dostať.

Základné varianty stroje

Digger N - Základný variant

Stroj s hydraulickým istením radlíc na hlboké zónové prekyprenie s čiastočným premiešaním, s urovnávacími diskami, s dvojitým hrotovým valcom DSR

Digger N - Základný variant

Stroj s hydraulickým istením radlíc na rozrušenie podorničnej vrstvy bez premiešania pôdy, s urovnávacími diskami, s diskovým valcom SDR určeným pre technológiu strip-till

Digger N - Bez zahrňovacích diskov

Stroj s hydraulickým istením radlíc na hlboké zónové prekyprenie s čiastočným premiešaním, bez urovnávacích diskov, s dvojitým hrotovým valcom DSR

Digger N - Bez zahrňovacích diskov

Stroj s hydraulickým istením radlíc na rozrušenie podorničnej vrstvy bez premiešania pôdy, bez urovnávacích diskov, s diskovým valcom SDR určeným pre technológiu strip-till

Digger N - Mechanické istenie

Stroj s mechanickým istením radlíc na hlboké zónové prekyprenie s čiastočným premiešaním, s urovnávacími diskami, s dvojitým hrotovým valcom DSR

Digger N - Mechanické istenie bez zahrňovacích diskov

Stroj s mechanickým istením radlíc na hlboké zónové prekyprenie s čiastočným premiešaním, bez urovnávacích diskov, s dvojitým hrotovým valcom DSR

Digger N Fert+

Stroj s predným zásobníkom hnojiva a prihnojovaním do 2 horizontov.

Digger N Fert+ Compact

Stroj s integrovaným zásobníkom hnojiva a prihnojovaním do 2 horizontov.

Digger P Fert+ Compact

Polonesený variant stroja vybavený ojom a zadným pneumatikovým valcom. S integrovaným zásobníkom hnojiva a prihnojovaním do 2 horizontov.

Digger P HW

Polonesený variant stroja s doplnkovým nosičom zásobníka hnojiva s nápravou, prihnojovanie do 2 horizontov.

Robustná konštrukcia

Na kľúčových uzloch použité zušľachtené vysokopevnostné materiály pre dlhodobú životnosť.
Silne dimenzovaný a kompaktne nesený rám.
Radlice sú osadené plátkami zo spekaných karbidov pre dlhodobú životnosť.

Zaistenie radlíc

Radlice sú hydraulicky istene odisťovacou silou na špici 1 100 kg, prípadne je možné zvoliť variant s mechanickým istením.

Mechanické istenie radlíc

Variant s mechanickým istením radlíc – v prípade príliš vysokého odporu dôjde k prestrihnutiu istiaceho segmentu.

Zvýšená životnosť radlíc

Hroty radlíc sú osadené plátkami zo spekaných karbidov pre zaistenie dlhej životnosti, nízkemu opotrebeniu a zachovaniu optimálnej geometrie radlíc.

Vyrovnávacie disky

Vyrovnávacie disky usmerňujú spracovanú pôdu pred zadnými hrotovými valcami a súčasne zaisťujú precízne vyrovnanie brázd.

Valec

Zadný dvojitý hrotový valec pre jemné spracovanie hrúd zachováva pôdu v kvalite ako po predsejbovej príprave v minimalizačných technológiách alebo ako základné jesenné spracovanie pôdy pre jariny.

Radličky

Radličky s krídelkami veľmi dobre upravia rastlinné zvyšky a vyrovnávacie disky a dvojitý hrotový valec brázdy precízne urovná.

Variant s dvojitým ring valcom

Jednoduchá obsluha

Vďaka minimálnemu počtu nastavovacích miest je obsluha, ovládanie ale aj následná údržba veľmi jednoduchým úkonom, ktorý zvládne každý.

Nastavenie hĺbky

Jednoduché nastavenie pracovnej hĺbky pomocou preklápacích podložiek. V pracovnej polohe je stroj opretý o zadný dvojitý hrotový valec.

Nastavenie výšky diskov

Základné nastavenie výšky zahrňovacích diskov je automatické cez paralelogram uchytenia zadného valca. Kľuky mechanického nastavenia slúžia k precíznemu doladeniu.

Hydraulické ovládanie diskov

Pre ešte väčší komfort obsluhy je stroj možné vybaviť hydraulickým ovládaním zahrňovacích diskov. (voliteľná výbava)

Nastavenie prítlaku

Jednoduché mechanické nastavenie prítlaku 1. radu hrotového dvojitého valca. Prítlakom sa reguluje intenzita drobenia hrúd.

Pridvihnutie radlíc

Pri lokálne viac utuženej pôde, je možné pridvihnúť rad radlíc a tým dočasne znížiť ťahový odpor stroja. Pridvihnutie radlíc je tak výhodné pre jednoduché samočistenie priestoru medzi radlicami.

Poloha krídeliek

Polohu krídeliek je možné výškovo nastaviť do troch polôh a tým docieliť optimálneho zapravenia rastlinných zvyškov.

Bočné deflektory

Pre precíznejšie napojenie jázd je stroj možné vybaviť bočnými deflektormi, ktoré sú výškovo nastaviteľné a automaticky kopírujú terén.

Guľové ventily

Pre ľahšie odpojenie hydraulických okruhov zaistenia radlíc, pri odstavení stroja sú tieto okruhy vybavené guľovými ventilmi.

Jednoduché nastavenie krajných vyrovnávacích diskov

Krajné urovnávacie disky sú jednoducho nastaviteľné pomocou čapu – pre precízne napájanie jázd.

Parametre

Technické parametre	Jednotky	Digger 3 N	Digger 4 NS	Digger 4 N FIX
Pracovná šírka	mm	2 900	3 900	3 900
Transportná šírka	mm	2 990	2 990	3 990
Transportná výška	mm	1 790		1 790
Celková dĺžka stroja	mm	3 520─4 000	3 520─4 000	3 520─4 000
Pracovná hĺbka	mm	250─500	250─500	250─500
Počet radlíc	ks	5 / 7	9	9
Rozstup radlíc	mm	572 / 425	425	425
Počet radov radlíc	ks	2	2	2
Rozstup radov	mm	950	950	950
Šírka radlice s krídelkami	mm	295	295	295
Svetlosť rámu	mm	750	750	750
Pracovný výkon	ha/h	2,4─3,6	3,1─4,7	3,1─4,7
Ťažný prostriedok ¹	kW HP	180─270 240─360	240─360 330─450	240─360 330─450
Pracovná rýchlosť	km/h	8─12	8─12	8─12
Maximálna svahová dostupnosť	°	11	11	11
Požiadavka na záves traktora		TBZ kat. 3 a 4	TBZ kat. 3 a 4	TBZ kat. 3 a 4
Hmotnosť stroja	kg	2 200─2 800		2 900─3 700

Technické parametre	Jednotky	Digger 3 N Fert+	Digger 4 NS Fert+	Digger 4 N FIX Fert+
Pracovná šírka	mm	2 900	3 900	3 900
Transportná šírka	mm	2 990	2 990	3 990
Transportná výška	mm	2 790		2 790
Celková dĺžka stroja	mm	3 520─4 000	3 520─4 000	3 520─4 000
Pracovná hĺbka	mm	250─500	250─500	250─500
Počet radlíc	ks	7	9	9
Rozstup radlíc	mm	425	425	425
Počet radov radlíc	ks	2	2	2
Rozstup radov	mm	950	950	950
Šírka radlice s krídelkami	mm	295	295	295
Svetlosť rámu	mm	750	750	750
Pracovný výkon	ha/h	2,4─3,6	3,1─4,7	3,1─4,7
Ťažný prostriedok ¹	kW HP	180─270 240─360	240─360 330─450	240─360 330─450
Pracovná rýchlosť	km/h	8─12	8─12	8─12
Maximálna svahová dostupnosť	°	11	11	11
Požiadavka na záves traktora		TBZ kat. 3 a 4	TBZ kat. 3 a 4	TBZ kat. 3 a 4
Hmotnosť stroja	kg	2 250─2 850		2 950─3 750

Technické parametre	Jednotky	Digger 3 N Fert+ Compact	Digger 4 N FIX Fert+ Compact	Digger 3 P Fert+ Compact	Digger 4 P FIX Fert+ Compact
Pracovná šírka	mm	2 990	3 990	2 990	3 990
Transportná šírka	mm	2 990	3 990	2 990	3 990
Transportná výška	mm	3 500	3 500	3 500	3 500
Celková dĺžka stroja	mm	3 645─4 125	3 645─4 125	7 720	7 720
Pracovná hĺbka	mm	250─500	250─500	250─500	250─500
Objem zásobníka	l	2 000	2 000	2 000	2 000
Rozsah dávkovania hnojiva	kg/ha	70─300	70─300	70─300	70─300
Počet radlíc	ks	7	9	7	9
Rozstup radlíc	mm	425	425	425	425
Počet radov radlíc	ks	2	2	2	2
Rozstup radov	mm	950	950	950	950
Šírka radlice s krídelkami	mm	295	295	295	295
Svetlosť rámu	mm	750	750	750	750
Pracovný výkon	ha/h	2,4─3,6	3,4─4,7	2,4─3,6	3,4─4,7
Ťažný prostriedok ¹	kW HP	180─270 240─360	240─360 330─450	220─330 300─450	265─400 360─540
Pracovná rýchlosť	km/h	8─12	8─12	8─12	8─12
Maximálna svahová dostupnosť	°	11	11	11	11
Požiadavka na záves traktora		TBZ kat. 3 a 4	TBZ kat. 3 a 4	TBZ kat. 3 a 4; spodní závěs K80; oko Ø 50, 70 mm
Hmotnosť stroja	kg	2 860─3 460	3 800─4 600	6 900─7 500	7 900─8 700

Technické parametre	Jednotky	Falcon HW + Digger 3 N Fert+	Falcon HW + Digger 4 NS Fert+	Falcon HW + Digger 4 N FIX Fert+	Falcon HW
Pracovná šírka	mm	2 900	3 900	3 900
Transportná šírka	mm	2 990	2 990	3 990	2 990
Transportná výška	mm	2 790		2 790	2 600
Celková dĺžka stroja	mm	10 980	10 980	10 980	7 500
Pracovná hĺbka	mm	250─500	250─500	250─500
Objem zásobníka	l	5 000	5 000	5 000	5 000
Rozsah dávkovania hnojiva	kg/ha	70─300	70─300	70─300	70─300
Počet radlíc	ks	7	9	9
Rozstup radlíc	mm	425	425	425
Počet radov radlíc	ks	2	2	2
Rozstup radov	mm	950	950	950
Šírka radlice s krídelkami	mm	295	295	295
Světlost rámu	mm	750	750	750
Pracovný výkon	ha/h	2,4─3,6	3,1─4,7	3,1─4,7
Ťažný prostriedok ¹	kW HP	220─300 300─450	265─400 360─540	265─400 360─540
Pracovná rýchlosť	km/h	8─12	8─12	8─12
Maximálna svahová dostupnosť	°	11	11	11	11
Rozmer pneu – transport		650/65R-30,5	650/65R-30,5	650/65R-30,5	650/65R-30,5
Požiadavka na záves traktora		TBZ kat. 3 a 4	TBZ kat. 3 a 4	TBZ kat. 3 a 4	TBZ kat. 3 a 4; spodný záves K80; oko Ø 50, 70 mm
Hmotnosť stroja	kg	5 150 - 5 750		5 850 - 6 650	2 900

¹ Odporučený ťažný prostriedok, skutočná ťahová sila sa môže výrazne meniť podľa hĺbky spracovania, pôdnych podmienok svahovitosti pozemku, opotrebovaním pracovných orgánov a ich nastavením.
Preprava / brzdová sústava: Dodržujte národné ustanovenia platné pre prepravu strojov po verejných komunikáciách. Overte si zákonné ustanovenia platné v danej zemi a predpisy o maximálnych prípustných celkových hmotnostiach a zaťažení náprav a taktiež o nevyhnutnom prípadnom použití brzdovej sústavy.

Naše produkty neustále zlepšujeme a inovujeme, aby sme poskytli čo najlepšie riešenie pre súčasné technologické trendy a vyhoveli požiadavkám zákazníkov. Z tohto dôvodu môžu byť niektoré z ponúkaných produktov odlišne vyrobené, ako sú uvedené na webových stránkach. Záväzné špecifikácie a parametre stroja budú potvrdené pri objednaní.

Výbava

Príslušenstvo

Valce

Dvojitý ring valec DRR

Priemer	540/540 mm
Hmotnosť	195 kg/m

Diskový valec SDR

Priemer	580 mm
Hmotnosť	220 kg/m

Diskový valec SDR

Priemer	580 mm
Hmotnosť	200 kg/m

Dvojitý hrotový valec DSR

Priemer	570/570 mm
Hmotnosť	175 kg/m

Dvojitý hrotový valec DSR

Priemer	760/570 mm
Hmotnosť	185 kg/m

Dvojitý hrotový valec DSR

Priemer	570/570 mm
Hmotnosť	175 kg/m

Priemer	460/360 mm
Hmotnosť	220 kg/m

Prídavný bočný valec

Veľmi dôležitá je správna voľba typu zadného valca, ktorý sa veľkou mierou podieľa na výslednej kvalite spracovania. Valec pôdu spätne utuží a ďalej rozdrobí a urovná. Výber typu valca závisí na type pôdy a spôsobe využívania stroja.

Valec	Dvojitý ring DRR	Diskový SDR	Dvojitý hrotový DSR
Drobenie	●●●○	●●●○	●●○○
Utláčanie	●●●●	●●●●	●●●○
Hĺbkové vedenie	●●●●	●●●●	●●●●
Odolnosť proti upchaniu	●●●●	●●●○	●●●●
Vhodnosť do kamenistých pôd	●●●○	●●●○	●●●○
Vhodnosť do mokrých pôd	●●●●	●●●●	●●●●
Ťažké pôdy	●●●●	●●●●	●●●●
Stredne ťažké pôdy	●●●●	●●●●	●●●●
Ľahké pôdy	●●●●	●●●○	●●●○
