DUOLENT NS Dlátový kypřič

Kypření až 35 cm s výborným zapravením zbytků

Poptat u dealera Náhradní díly

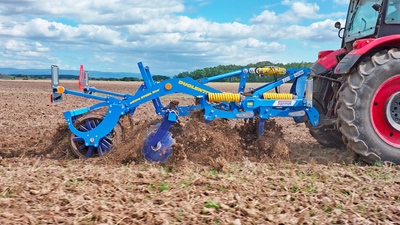

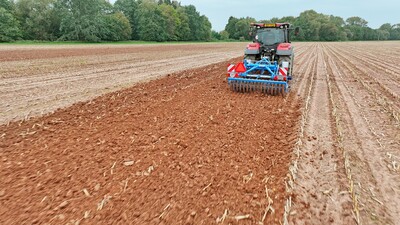

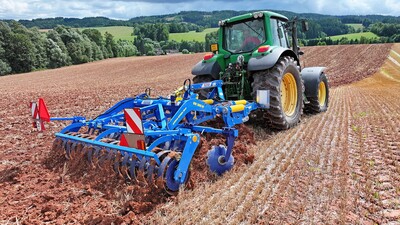

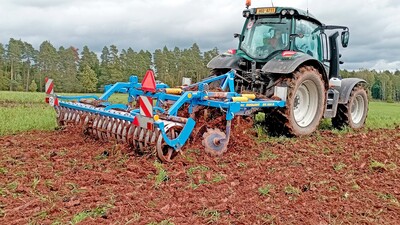

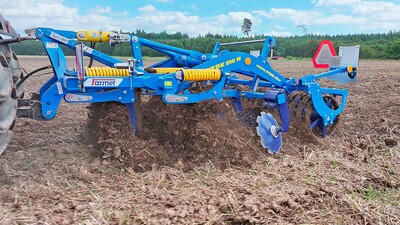

Dlátový kypřič Duolent

Technologie

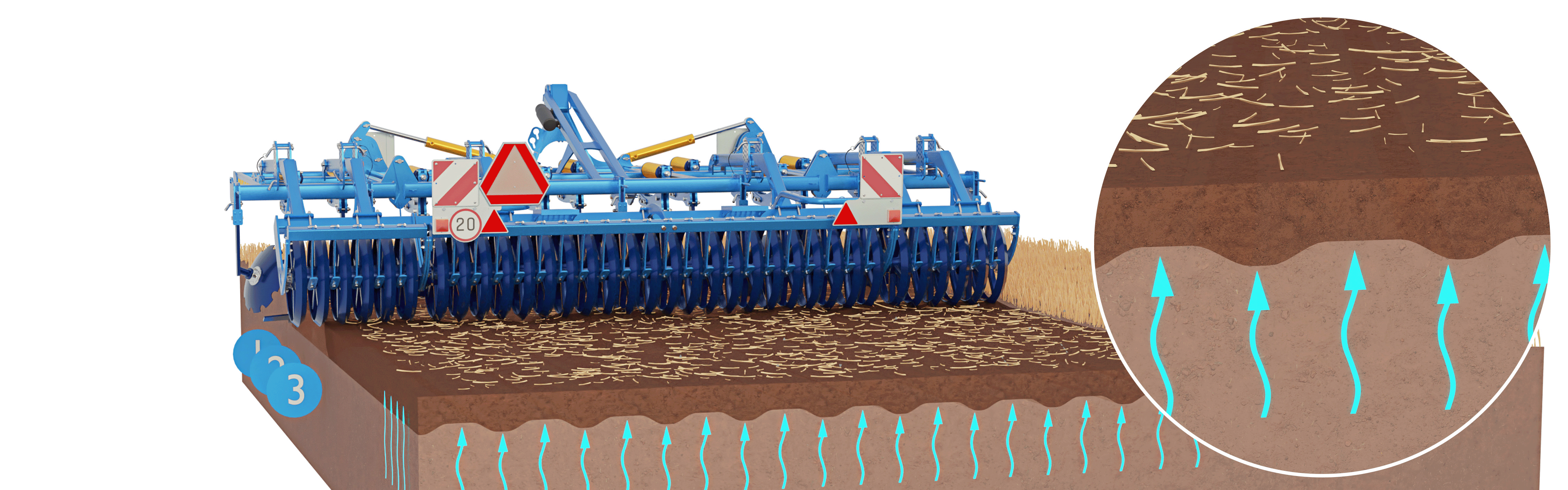

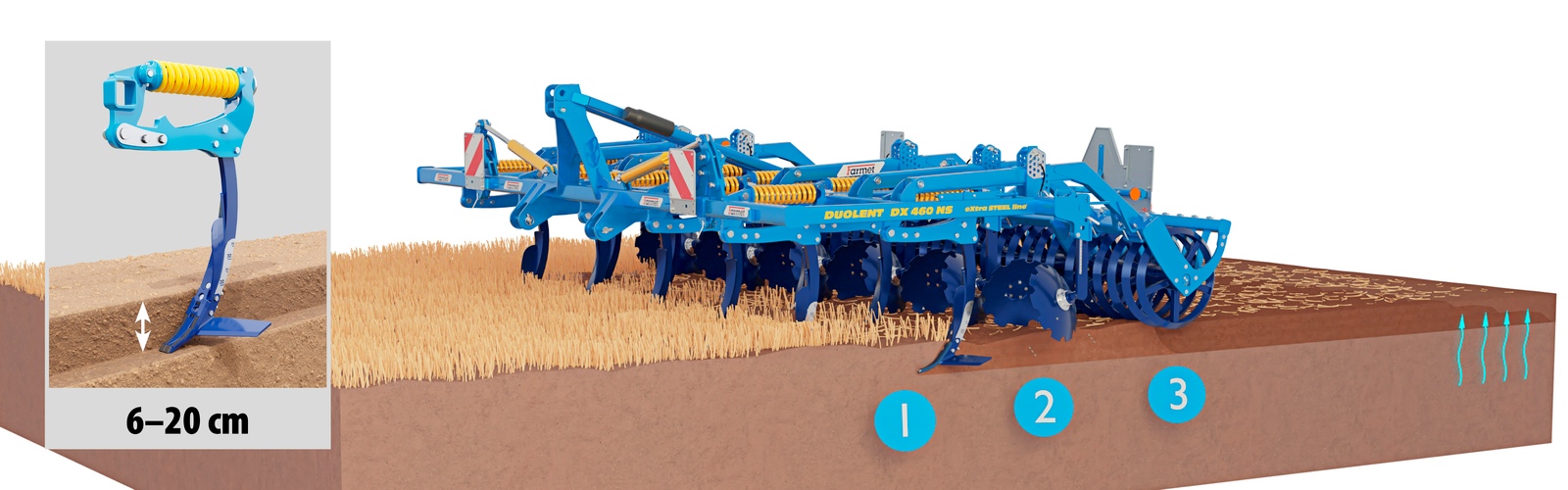

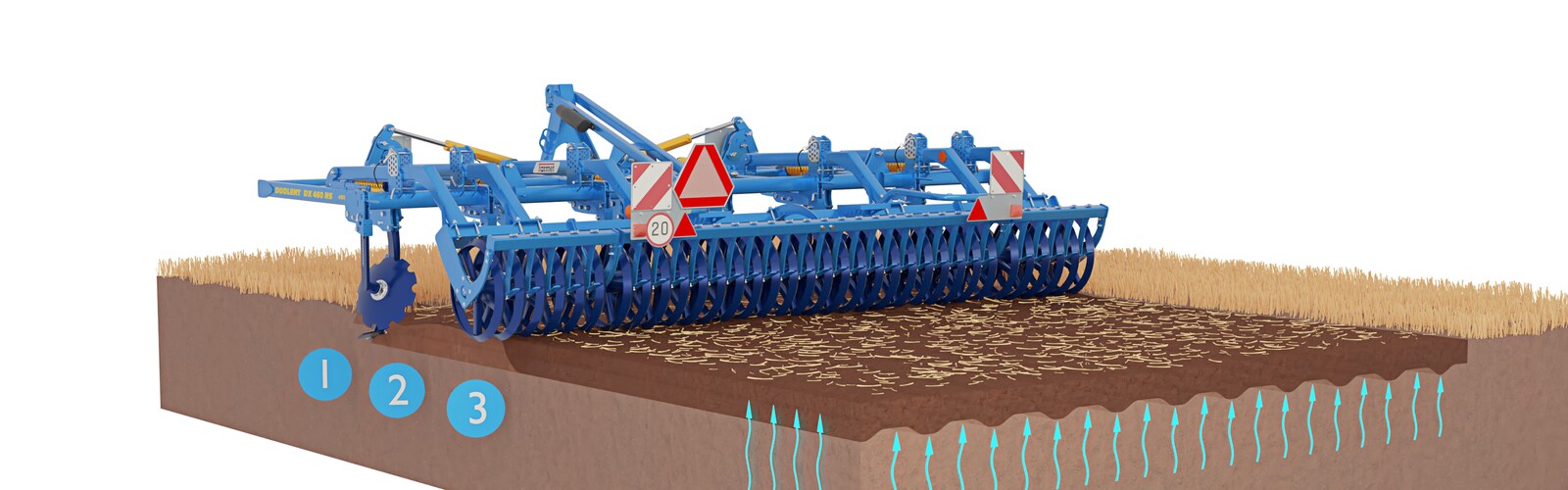

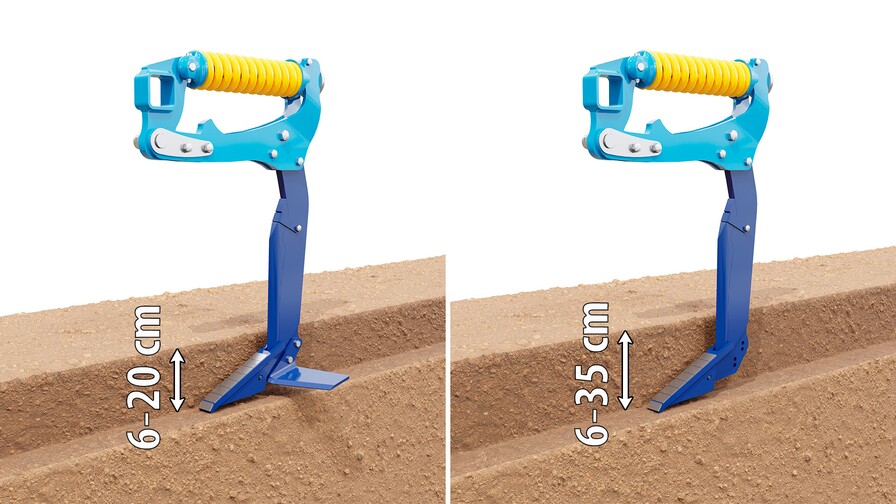

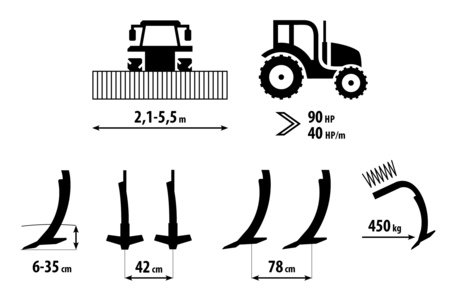

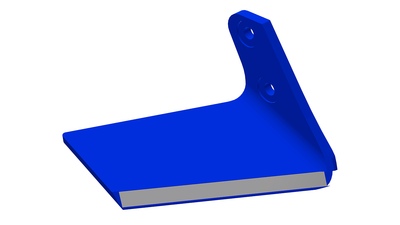

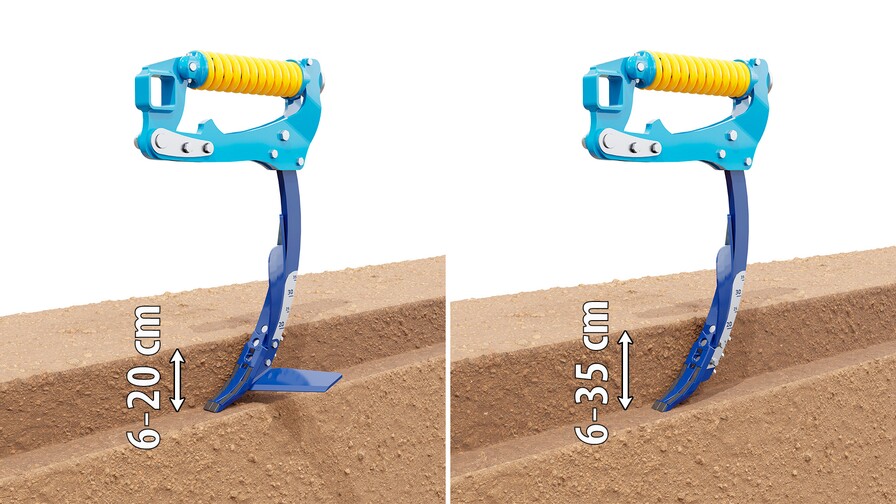

Mělká podmítka s křídly do hloubky 6–20 cm

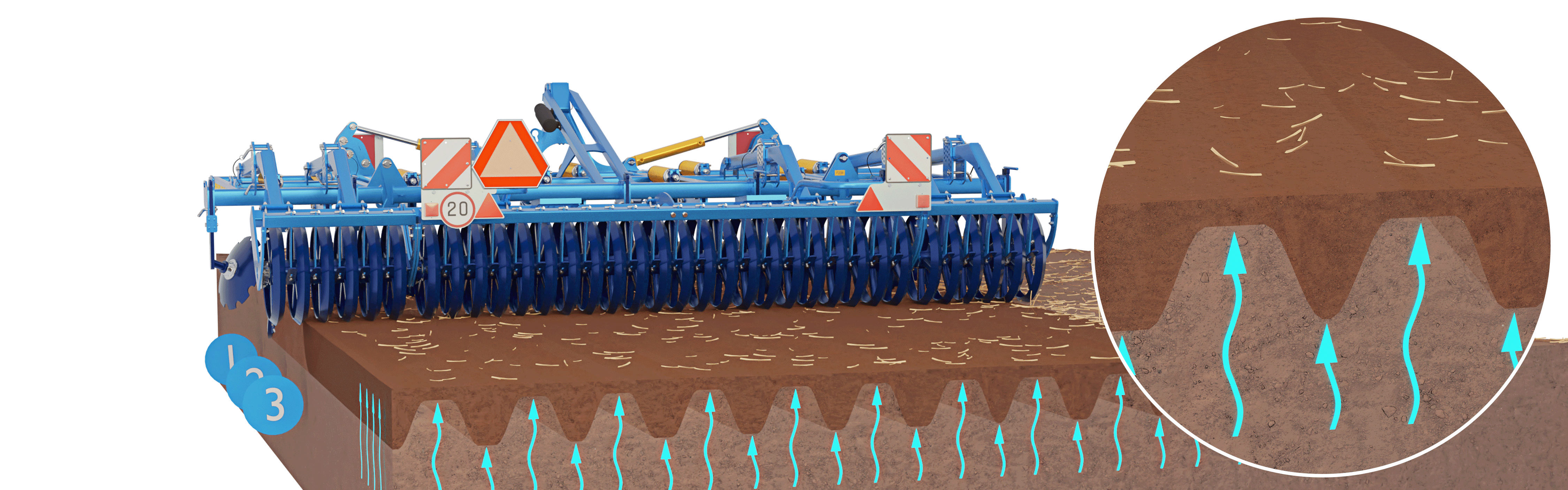

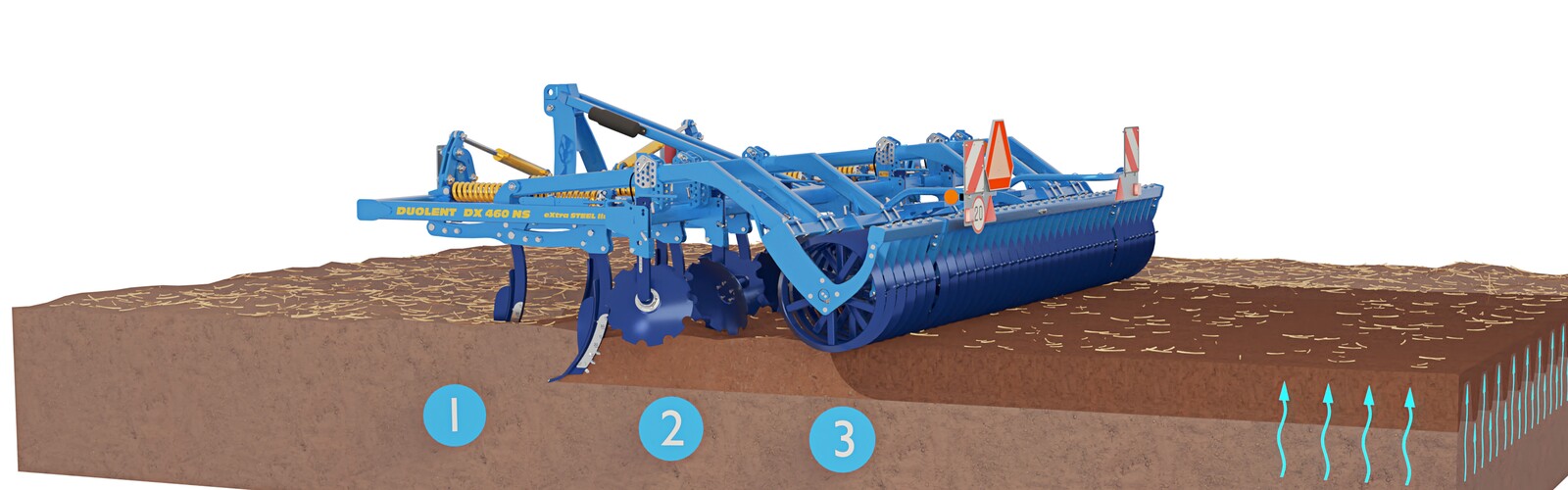

Hluboké kypření bez křídel do hloubky 35 cm

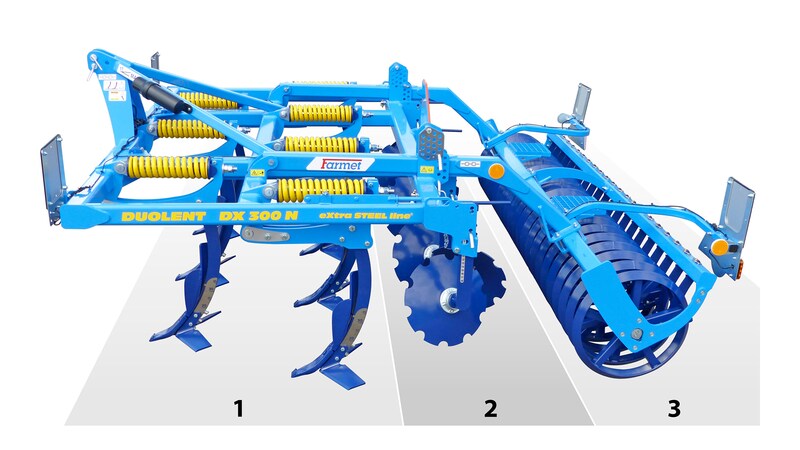

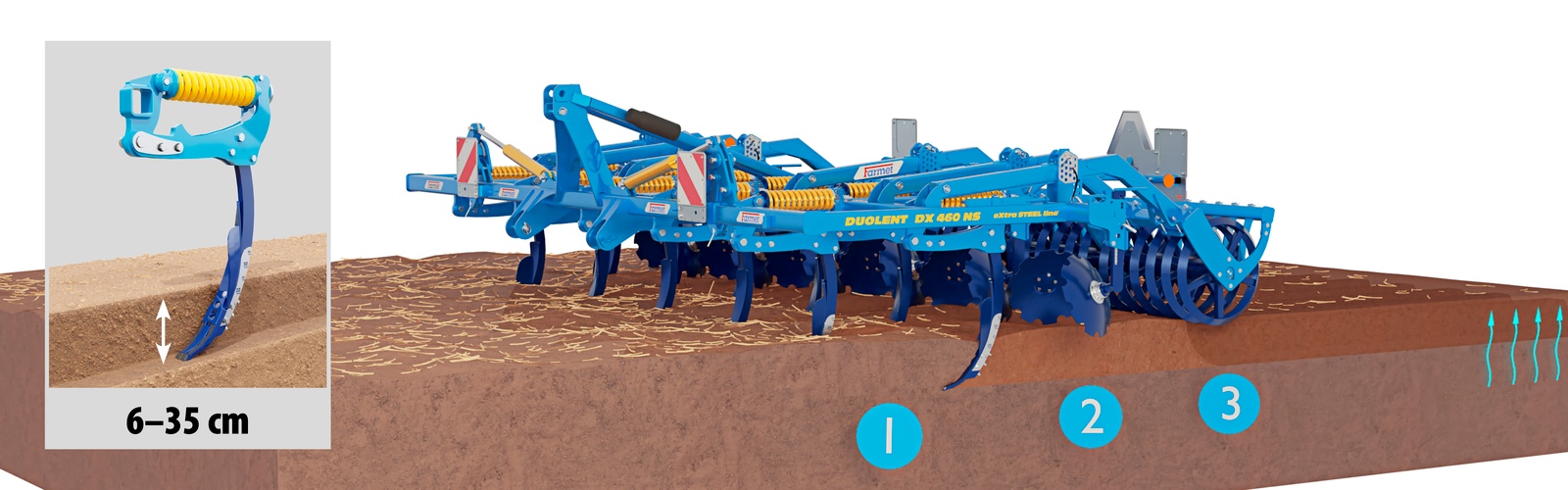

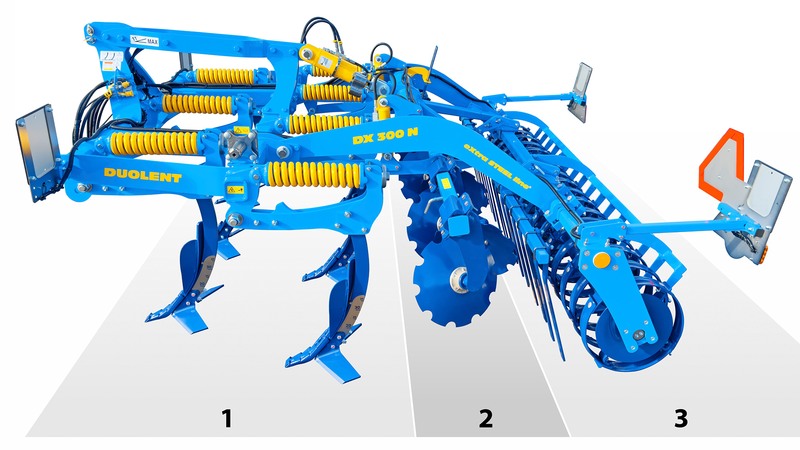

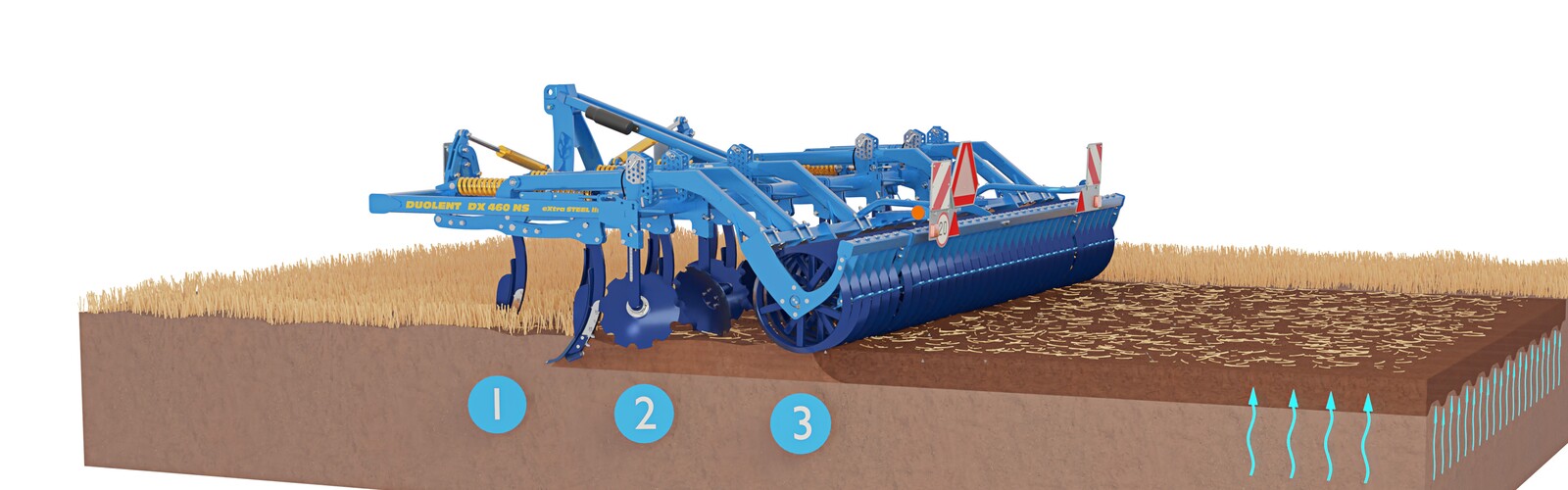

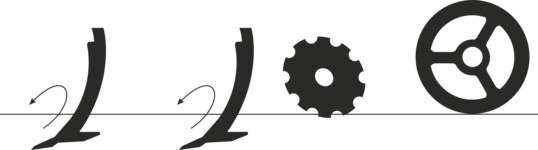

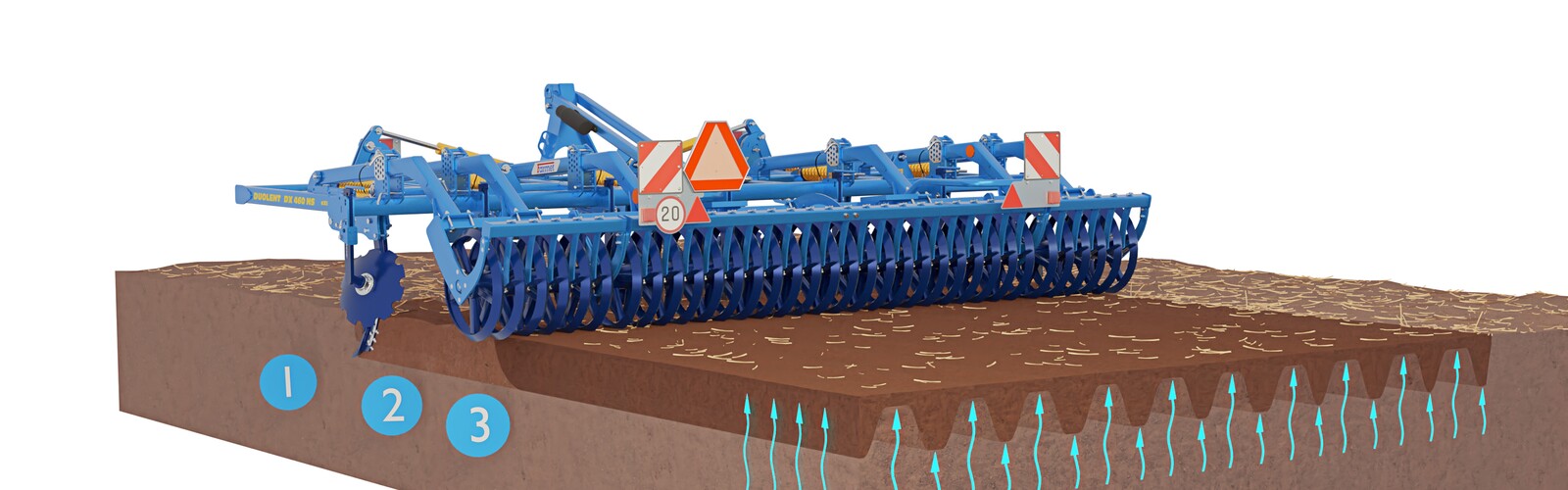

1	Zóna kypření. Hloubka kypření má široký rozsah 6–35 cm. Pro kypření od 6 do 20 cm mohou být použita křidélka pro celoplošné podříznutí. Kypřící dláta s optimalizovanou geometrií ve dvou řadách zajistí velmi dobré prokypření a intenzivní promíchání půdy s rostlinnými zbytky.
2	Zóna urovnání hrůbků. Urovnávací disky také zvyšují efekt zapravení rostlinných zbytků.
3	Zóna drobení hrud a zpětného utužení půdy. Optimální zpětné utužení půdy zajišťuje dobré vsakování srážek i vzlínání půdní vláhy k povrchu.

Varianty uložení hnojiva

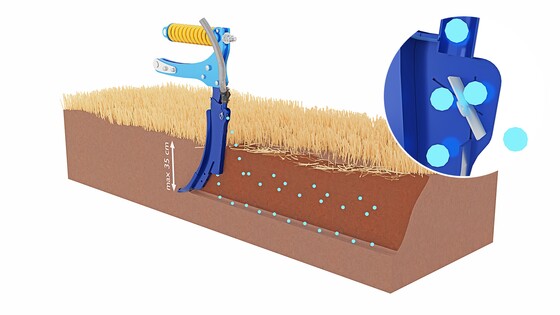

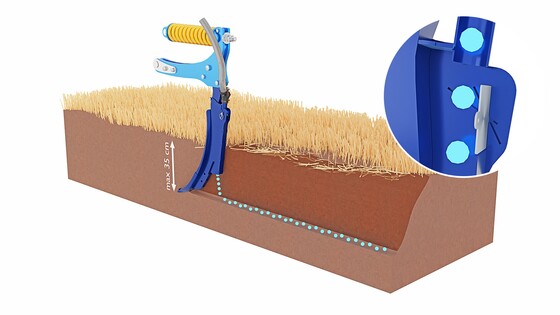

Hnojivo je ukládáno pod povrch, umístěno do spodní části zpracovaného půdního profilu

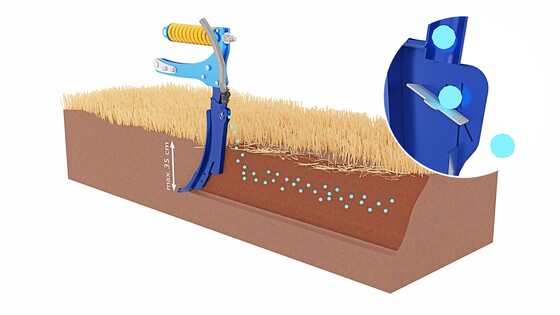

Část hnojiva je umístěno pod povrch do spodní části zpracovaného půdního profilu a část těsně pod povrch + plošně do stran

Hnojivo je ukládáno těsně pod povrch + plošně do stran

Vysoká pracovní rychlost až 12 km/h.
Nízký tahový odpor a výborné promíchání půdy díky optimalizovanému tvaru radlic.
Výborná prostupnost rostlinných zbytků díky rozteči radlic 420 mm.
Spirálový tvar horního dílu radlic pro kontrolovaný tok půdy.

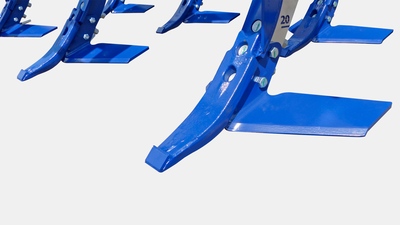

Bezúdržbové pracovní orgány opatřené plátky se slinutými karbidy pro minimální opotřebení.

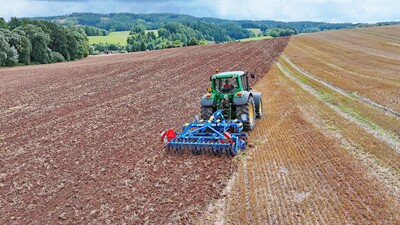

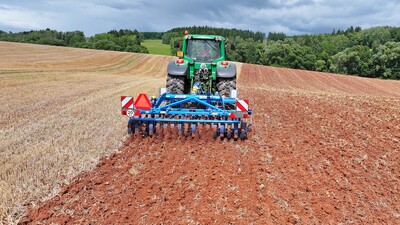

Vysoký výkon a kvalita práce

Vysoká pracovní rychlost až 12 km/h.
Nízký tahový odpor a výborné promíchání půdy díky optimalizovanému tvaru radlic.
Výborná prostupnost rostlinných zbytků díky rozteči radlic 420 mm.
Spirálový tvar horního dílu radlic pro kontrolovaný tok půdy.
Bezúdržbové pracovní orgány opatřené plátky se slinutými karbidy pro minimální opotřebení.

Dvě varianty zpracování půdy

Hluboké zónové prokypření s částečným promícháním

Kypřící dláta s optimalizovanou geometrií zajistí hluboké zónové prokypření pro zvýšení vsakování vody.

Rozrušení podorniční vrstvy bez promíchání půdy.

Nemíchací dláto je ideální pro rozrušení zhutnělé vrstvy a obnovení vsakování půdy na zamokřených pozemcích bez aktivního promíchání vrstev půdy.

Technika

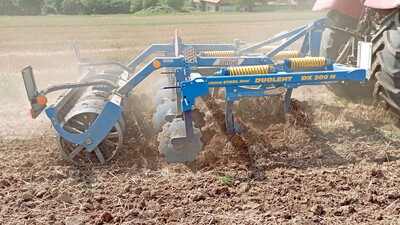

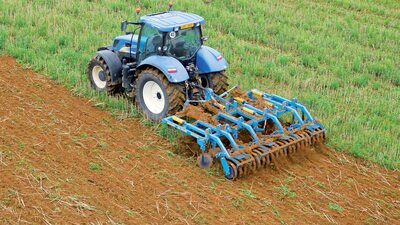

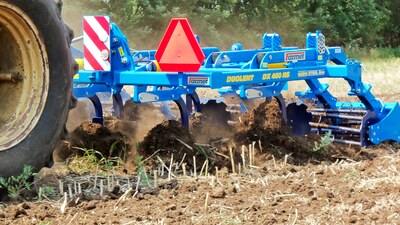

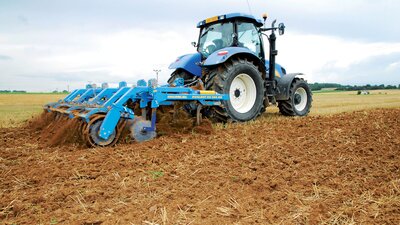

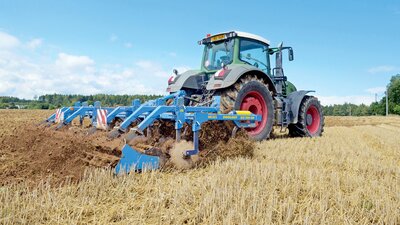

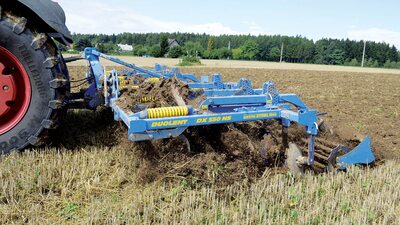

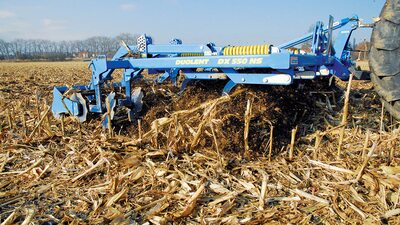

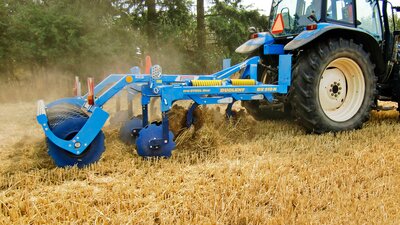

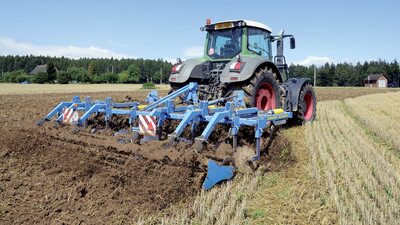

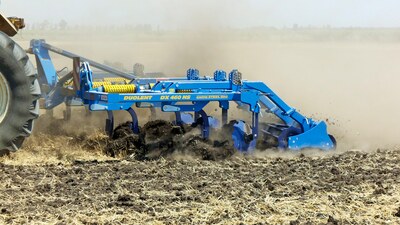

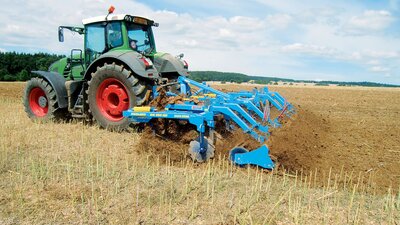

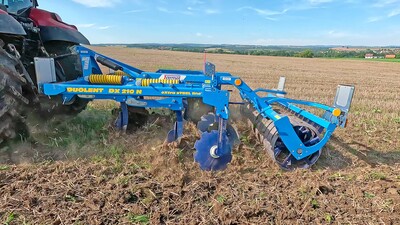

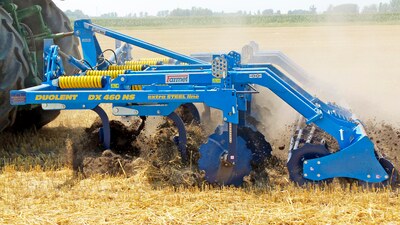

Dlátový kypřič Duolent DX N/NS

Masivní radlice situované do 2 řad kvalitně prokypří půdu a zapraví rostlinné zbytky.
Usměrňovací disky pro vytvoření jemné struktury půdy na povrchu.
Zadní válec zajistí dobré zpětné utužení, rozdrobení hrud a urovnání povrchu pozemku.

Dlátový kypřič Duolent DX N/NS

Masivní radlice situované do 2 řad kvalitně prokypří půdu a zapraví rostlinné zbytky.
Usměrňovací disky pro vytvoření jemné struktury půdy na povrchu.
Zadní válec zajistí dobré zpětné utužení, rozdrobení hrud a urovnání povrchu pozemku.

Robustní konstrukce

Zušlechtěné vysokopevnostní materiály ve spojení s technologií eXtra STEEL line jsou zárukou dlouhé životnosti našich strojů i v těch nejtěžších podmínkách.

Vysokopevnostní materiály

Na klíčových uzlech použity zušlechtěné vysokopevnostní materiály pro dlouhodobou životnost. Silně dimenzovaný rám z vysokopevnostní oceli.

Extrémní odolnost pracovních orgánů

Pro další zvýšení životnosti mohou být na horní části radlice doplněny dalšími plátky se slinutými karbidy nebo návary z tvrdokovu.

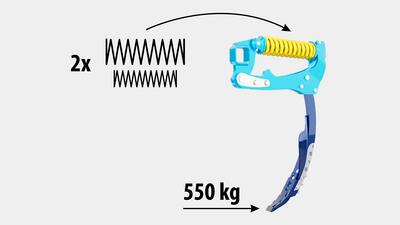

Velmi vysoká odjišťovací síla

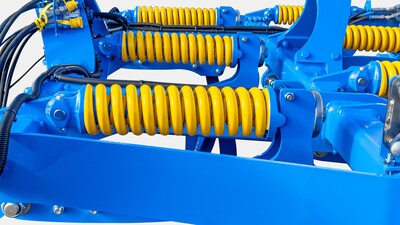

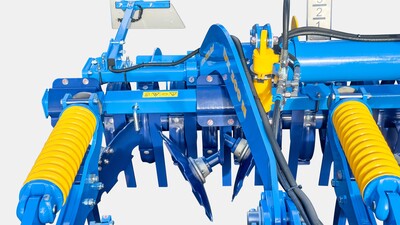

Odolné a bezúdržbové pružinové jištění kypřících dlát s vysokou odjišťovací silou 550 kg.

Jednoduchá obsluha

Díky naprostému minimu seřizovacích a mazacích míst je obsluha, ovládání ale i následná údržba velmi jednoduchým úkonem, který zvládne každý.

Minimum seřizovacích míst.
Minimum mazacích míst.

Nastavení pracovní hloubky

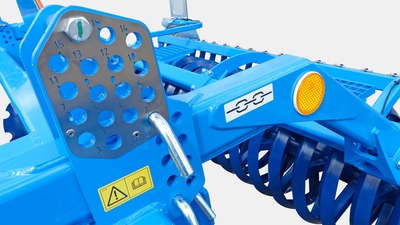

Jednoduché nastavení pracovní hloubky pomocí čepů na válcích.

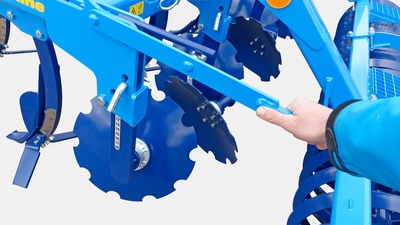

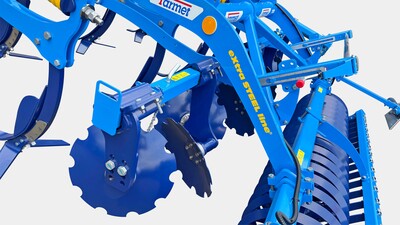

Nastavitelné zahrnovací disky

Výškově nastavitelné zahrnovací disky s praktickým madlem pro lepší ergonomii nastavení.

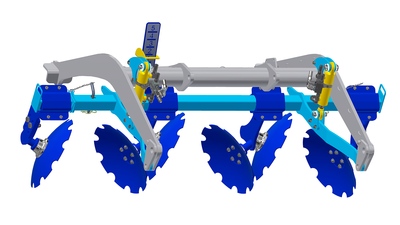

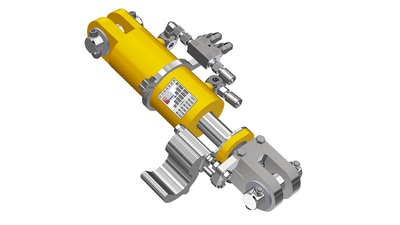

Hydraulické nastavení urovnávacích disků

Volitelná výbava. Snadné a rychlé nastavení disků pohodlně z kabiny traktoru i během práce na poli.

Snadné nastavení krajních urovnávacích disků

Krajní urovnávací disky jsou jednoduše nastavitelné pomocí čepu - pro precizní napojování jízd.

Chytře řešená konstrukce stroje

Výhodou konstrukce tohoto stroje je jeho víceúčelovost a nastavitelnost přinášející vysokou variabilitu práce.

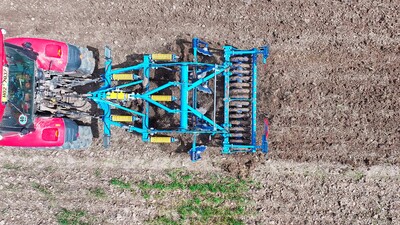

Plná pracovní šířka

Pracovní záběr 3,8 metru.

Práce ve sklopeném stavu

Při kypření do větší hloubky lze dlátový kypřič sklopit a využít méně výkonný tažný prostředek. Pracovní záběr 3 metry.

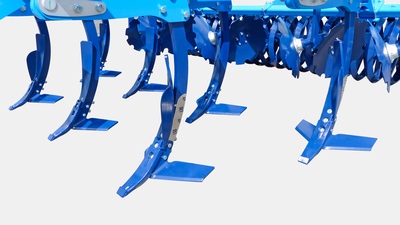

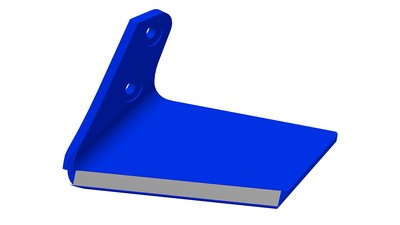

Celoplošná podmítka

Při osazení křidélky lze pole celoplošně podmítnout do hloubky až 20 cm.

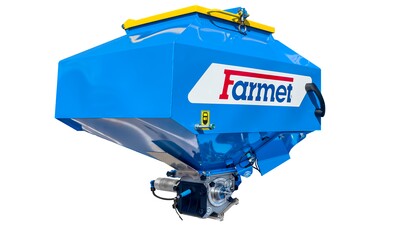

Secí jednotka Micro Drill

Důmyslná konstrukce stroje umožňuje instalaci secí jednotky Micro Drill určené pro výsev meziplodin či přímý výsev travin.

Bližší informace o secí jednotce Micro Drill >

Parametry

Technické parametry	Jednotky	Duolent DX 210 N	Duolent DX 300 N	Duolent DX 350 N FIX	Duolent DX 380 NS
Pracovní šířka	mm	2 100	3 000	3 500	3 800
Transportní šířka	mm	2 230	3 000	3 500	2 200
Transportní výška	mm	1 400	1 400	1 400	2 500
Celková délka stroje	mm	3 350	3 350	3 350	3 350
Pracovní hloubka	mm	60─350	60─350	60─350	60─350
Počet radlic	ks	5	7	9	9
Rozteč radlic	mm	420	420	420	420
Počet řad radlic	ks	2	2	2	2
Rozteč řad	mm	780	780	780	780
Odjišťovací síla radlic	kg	450 / 550	450 / 550	450 / 550	450 / 550
Světlost rámu	mm	880	880	880	880
Průměr zahrnovacích disků	mm	460	460	460	460
Pracovní výkon	ha/h	1,7─2,5	2,4─3,6	2,8─4,2	3,1─4,5
Tažný prostředek ¹	kW HP	65─110 90─135	90─135 120─180	105─160 140─210	120─180 160─240
Pracovní rychlost	km/h	8─12	8─12	8─12	8─12
Maximální svahová dostupnost	°	6	6	6	6
Počet hydraulických okruhů / tlak	bar				1 / 200
Počet hydrospojek / typ					2 / ISO 12,5
Požadavek na závěs traktoru		TBZ kat. 2	TBZ kat. 2 a 3	TBZ kat. 2 a 3	TBZ kat. 2 a 3
Hmotnost stroje	kg	1 060	1 375	1 585	2 220

Technické parametry	Jednotky	Duolent DX 400 NS	Duolent DX 460 NS	Duolent DX 500 NS	Duolent DX 550 NS
Pracovní šířka	mm	4 000	4 600	5 000	5 500
Transportní šířka	mm		3 000	3 000	3 000
Transportní výška	mm	2 500	2 500	2 500	2 500
Celková délka stroje	mm	3 350	3 350	3 350	3 350
Pracovní hloubka	mm	60─350	60─350	60─350	60─350
Počet radlic	ks	9	11	11	13
Rozteč radlic	mm	420	420	420	420
Počet řad radlic	ks	2	2	2	2
Rozteč řad	mm	780	780	780	780
Odjišťovací síla radlic	kg	450 / 550	450 / 550	450 / 550	450 / 550
Světlost rámu	mm	880	880	880	880
Průměr zahrnovacích disků	mm	460	460	460	460
Pracovní výkon	ha/h	3,2─4,8	3,7─5,5	4─6	4,4─6,6
Tažný prostředek ¹	kW HP	120─180 160─240	150─225 200─300	150─225 200─300	180─270 240─360
Pracovní rychlost	km/h	8─12	8─12	8─12	8─12
Maximální svahová dostupnost	°	6	6	6	6
Počet hydraulických okruhů / tlak	bar	1 / 200	1 / 200	1 / 200	1 / 200
Počet hydrospojek / typ		2 / ISO 12,5	2 / ISO 12,5	2 / ISO 12,5	2 / ISO 12,5
Požadavek na závěs traktoru		TBZ kat. 2 a 3	TBZ kat. 3	TBZ kat. 3	TBZ kat. 3
Hmotnost stroje	kg		2 515		2 870

¹ Doporučený tažný prostředek, skutečná tahová síla se může výrazně měnit podle hloubky zpracování, půdních podmínek, svahovitosti pozemku, opotřebení pracovních orgánů a jejich seřízením.
Přeprava / brzdová soustava: Dodržujte národní ustanovení platná pro přepravu strojů po veřejných komunikacích. Ověřte si zákonná ustanovení platná v dané zemi a předpisy o maximálních přípustných celkových hmotnostech a zatížení náprav a také o nezbytném případném použití brzdové soustavy. Pokud máte další otázky, kontaktujte našeho obchodního zástupce.

N - nesený stroj
NS - nesený sklápěný stroj

Naše produkty neustále zlepšujeme a inovujeme, abychom poskytli co nejlepší řešení pro současné technologické trendy a vyhověli požadavkům zákazníků. Z tohoto důvodu mohou být některé z nabízených produktů vyrobeny odlišně, než jsou uvedeny na webových stránkách. Závazné specifikace a parametry stroje budou potvrzeny při objednání.

Výbava

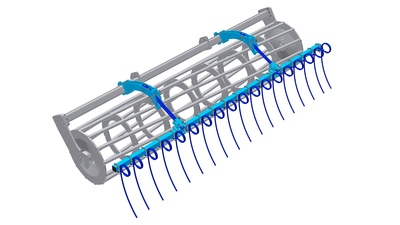

Příslušenství

Válce

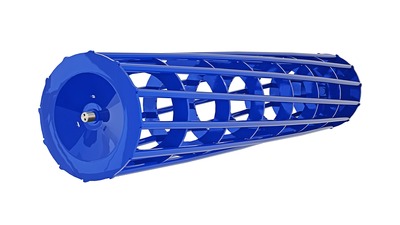

Trubkový válec TRS

Průměr	600 mm
Hmotnost	100 kg/m

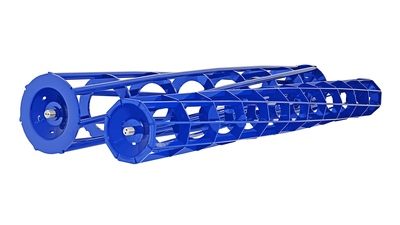

Dvojitý válec DR

Průměr	400/300 mm
Hmotnost	135 kg/m

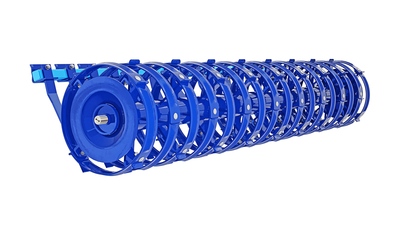

Ring válec RR

Průměr	520 mm
Hmotnost	160 kg/m

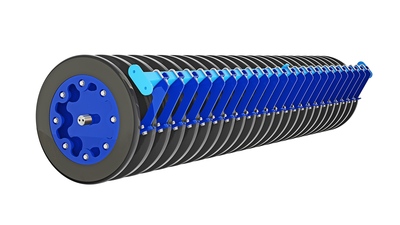

LTX válec

Průměr	586 mm
Hmotnost	200 kg/m

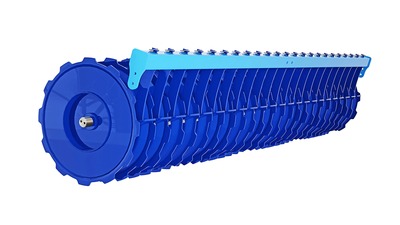

Diskový válec SDR

Průměr	580 mm
Hmotnost	220 kg/m

Crosskill válec CR

Průměr	400 mm
Hmotnost	180 kg/m

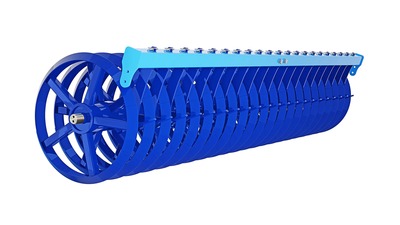

V válec VR

Průměr	600 mm
Hmotnost	175 kg/m

Velmi důležitá je správná volba typu zadního válce, který se velkou měrou podílí na výsledné kvalitě zpracování. Válec půdu zpětně utuží a dále rozdrobí a urovná. Výběr typu válce závisí na typu půdy a způsobu využívání stroje.

Válec	Trubkový TRS	Dvojitý DR	Ring RR	LTX
Drobení	●●○○	●●●○	●●●○	●●○○
Pěchování	●●●○	●●●○	●●●●	●●●●
Hloubkové vedení	●●●○	●●●●	●●●●	●●●●
Odolnost proti ucpávání	●○○○	●●●○	●●●●	●●●○
Vhodnost do kamenitých půd	●●●○	●●●○	●●●○	●●●○
Vhodnost do mokrých půd	●○○○	●●○○	●●●●	●●●●
Těžké půdy	●●○○	●●●●	●●●●	●●●●
Střední půdy	●●●○	●●●●	●●●●	●●●●
Lehké půdy	●●●●	●●●●	●●●●	●●●○

Válec	Diskový SDR	Crosskill CR	VR
Drobení	●●●○	●●●●	●●●○
Pěchování	●●●●	●●●●	●●●●
Hloubkové vedení	●●●●	●○○○	●●●●
Odolnost proti ucpávání	●●●○	●●○○	●●●●
Vhodnost do kamenitých půd	●●●○	●●○○	●●●○
Vhodnost do mokrých půd	●●●●	●●○○	●●●●
Těžké půdy	●●●●	●●●●	●●●●
Střední půdy	●●●●	●●●○	●●●●
Lehké půdy	●●●○	●●○○	●●●●

Pracovní nástroje

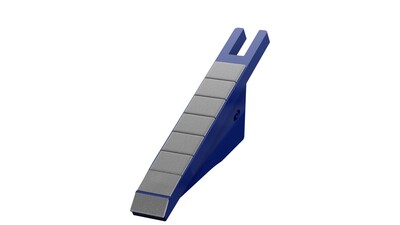

Dláto 75 MULTICARBIDE PRO

Šířka radlice	75 mm
Tvrdost tělesa radlice	až 55 HRC
Tvrdost SK plátku	až 92 HRA
Životnost radlice	+ 200-500 %

Dláto 75 MULTICARBIDE

Šířka radlice	75 mm
Tvrdost tělesa radlice	až 55 HRC
Tvrdost SK plátku	až 92 HRA
Životnost radlice	+ 150-400 %

Dláto 75 CARBIDE

Šířka radlice	75 mm
Tloušťka radlice	15 mm
Tvrdost tělesa radlice	až 55 HRC
Tvrdost SK plátku	až 92 HRA
Životnost radlice	+ 100-200 %

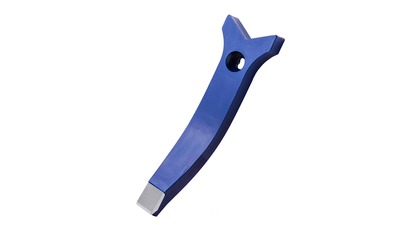

Dláto 55 CARBIDE

Dláto pro kypření bez míchání.

Šířka radlice	55 mm
Tloušťka radlice	20 mm
Tvrdost tělesa radlice	až 55 HRC
Tvrdost SK plátku	až 92 HRA
Životnost radlice	+ 100-200 %
Spotřeba nafty	- 10 %

Dláto 40 CARBIDE

Šířka radlice	40 mm
Tloušťka radlice	25 mm
Tvrdost tělesa radlice	až 55 HRC
Tvrdost SK plátku	až 92 HRA
Životnost radlice	+ 100-200 %
Spotřeba nafty	- 10 %
