DUOLENT PS Dlátový kypřič

Kypření až 30 cm s výborným zapravením zbytků

Poptat u dealera Náhradní díly

Dlátový kypřič Duolent

Technologie

Mělká podmítka s křídly do hloubky 6–20 cm

Hluboké kypření bez křídel do hloubky 30 cm

1	Zóna kypření. Hloubka kypření má široký rozsah 6–30 cm. Pro kypření od 6 do 20 cm mohou být použita křidélka pro celoplošné podříznutí. Kypřící dláta s optimalizovanou geometrií ve dvou řadách zajistí velmi dobré prokypření a intenzivní promíchání půdy s rostlinnými zbytky.
2	Zóna urovnání hrůbků. Urovnávací disky také zvyšují efekt zapravení rostlinných zbytků.
3	Zóna drobení hrud a zpětného utužení půdy. Optimální zpětné utužení půdy zajišťuje dobré vsakování srážek i vzlínání půdní vláhy k povrchu.

Varianty uložení hnojiva

Hnojivo je ukládáno pod povrch, umístěno do spodní části zpracovaného půdního profilu

Část hnojiva je umístěno pod povrch do spodní části zpracovaného půdního profilu a část těsně pod povrch + plošně do stran

Hnojivo je ukládáno těsně pod povrch + plošně do stran

Vysoký výkon a kvalita práce

Vysoká pracovní rychlost až 12 km/h.
Nízký tahový odpor a výborné promíchání půdy díky optimalizovanému tvaru radlic.
Výborná prostupnost rostlinných zbytků díky rozteči radlic 420 mm.
Spirálový tvar horního dílu radlic pro kontrolovaný tok půdy.
Bezúdržbové pracovní orgány opatřené plátky se slinutými karbidy pro minimální opotřebení.

Dvě varianty zpracování půdy

Hluboké zónové prokypření s částečným promícháním

Kypřící dláta s optimalizovanou geometrií zajistí hluboké zónové prokypření pro zvýšení vsakování vody.

Rozrušení podorniční vrstvy bez promíchání půdy

Nemíchací dláto je ideální pro rozrušení zhutnělé vrstvy a obnovení vsakování půdy na zamokřených pozemcích bez aktivního promíchání vrstev půdy.

Technika

Dlátový kypřič Duolent DX PS & Secí jednotka Micro Drill

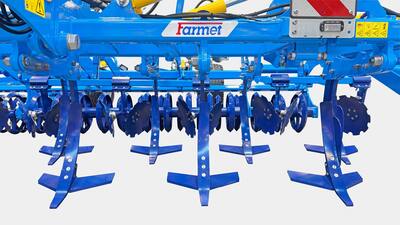

Masivní radlice situované do 2 řad kvalitně prokypří půdu a zapraví rostlinné zbytky.

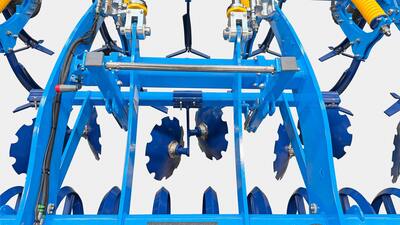

Usměrňovací disky pro vytvoření jemné struktury půdy na povrchu.
Zadní válec zajistí dobré zpětné utužení, rozdrobení hrud a urovnání povrchu pozemku.
Přídavný secí stroj Micro Drill pro založení rostlin, kterým vyhovuje setí na povrch půdy. Jedná se například o hořčici, svazenku, jeteloviny a trávy.

Dlátový kypřič Duolent DX PS

Masivní radlice situované do 2 řad kvalitně prokypří půdu a zapraví rostlinné zbytky.
Usměrňovací disky pro vytvoření jemné struktury půdy na povrchu.
Zadní válec zajistí dobré zpětné utužení, rozdrobení hrud a urovnání povrchu pozemku.

Robustní konstrukce

Zušlechtěné vysokopevnostní materiály ve spojení s technologií eXtra STEEL line jsou zárukou dlouhé životnosti našich strojů i v těch nejtěžších podmínkách.

Vysokopevnostní materiály

Na klíčových uzlech použity zušlechtěné vysokopevnostní materiály pro dlouhodobou životnost.

Extrémní odolnost pracovních orgánů

Pro další zvýšení životnosti mohou být na horní části radlice doplněny dalšími plátky se slinutými karbidy nebo návary z tvrdokovu.

Silně dimenzovaný rám

Silně dimenzovaný rám z vysokopevnostních ocelí.

Velmi vysoká odjišťovací síla

Odolné a bezúdržbové pružinové jištění kypřících dlát s vysokou odjišťovací silou 550 kg.

Jednoduchá obsluha

Díky naprostému minimu seřizovacích a mazacích míst je obsluha, ovládání ale i následná údržba velmi jednoduchým úkonem, který zvládne každý.

Minimum seřizovacích míst.
Minimum mazacích míst.

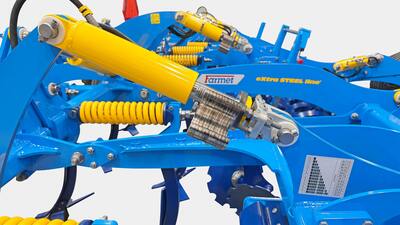

Nastavení pracovní hloubky

Jednoduché nastavení pracovní hloubky pomocí podložek pístnice na válcích.

Vymezovací podložky

Nepoužité vymezovací podložky lze odložit na připravené odkládací místo poblíž pístnic, a tak jsou vždy po ruce.

Nastavitelné zahrnovací disky

Výškově nastavitelné zahrnovací disky s jednoduchým nastavováním, odpružené gumovými elementy.

Hydraulické nastavení urovnávacích disků

Volitelná výbava. Snadné a rychlé nastavení disků pohodlně z kabiny traktoru i během práce na poli.

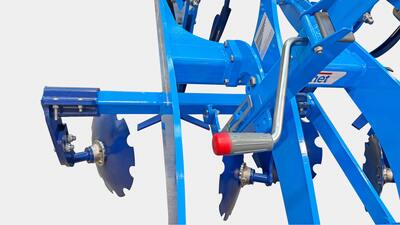

Snadné nastavení krajních urovnávacích disků

Krajní urovnávací disky jsou jednoduše nastavitelné pomocí čepu - pro precizní napojování jízd.

Chytře řešená konstrukce stroje

Výhodou konstrukce tohoto stroje je jeho víceúčelovost a nastavitelnost přinášející vysokou variabilitu práce.

Obratný při práci na poli díky krátké kompaktní konstrukci.
Stabilní díky krátké konstrukci a lehké nápravě.

Otáčení na válcích

Větší stabilita a rychlost otáčení na souvrati díky možnosti otáčení na všech válcích.

Odpružené zahrnovací disky

Odpružené zahrnovací disky pro kvalitní srovnání povrchu půdy.

Systém sklápění

Patentovaný systém sklápění umožňující stroj o záběru 7,9 m sklopit do přepravní šířky 3 m a výšky 4 m, čímž splňuje předpisy pro provoz po pozemních komunikacích.

Celoplošná podmítka

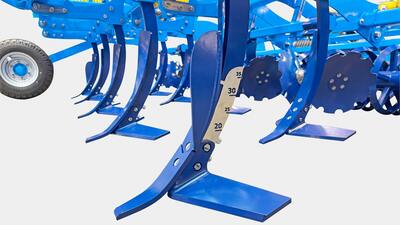

Při osazení křidélky lze pole celoplošně podmítnout do hloubky až 20 cm.

Secí jednotka Micro Drill

Důmyslná konstrukce stroje umožňuje instalaci secí jednotky Micro Drill určené pro výsev meziplodin či přímý výsev travin.

Bližší informace o secí jednotce Micro Drill >

Parametry

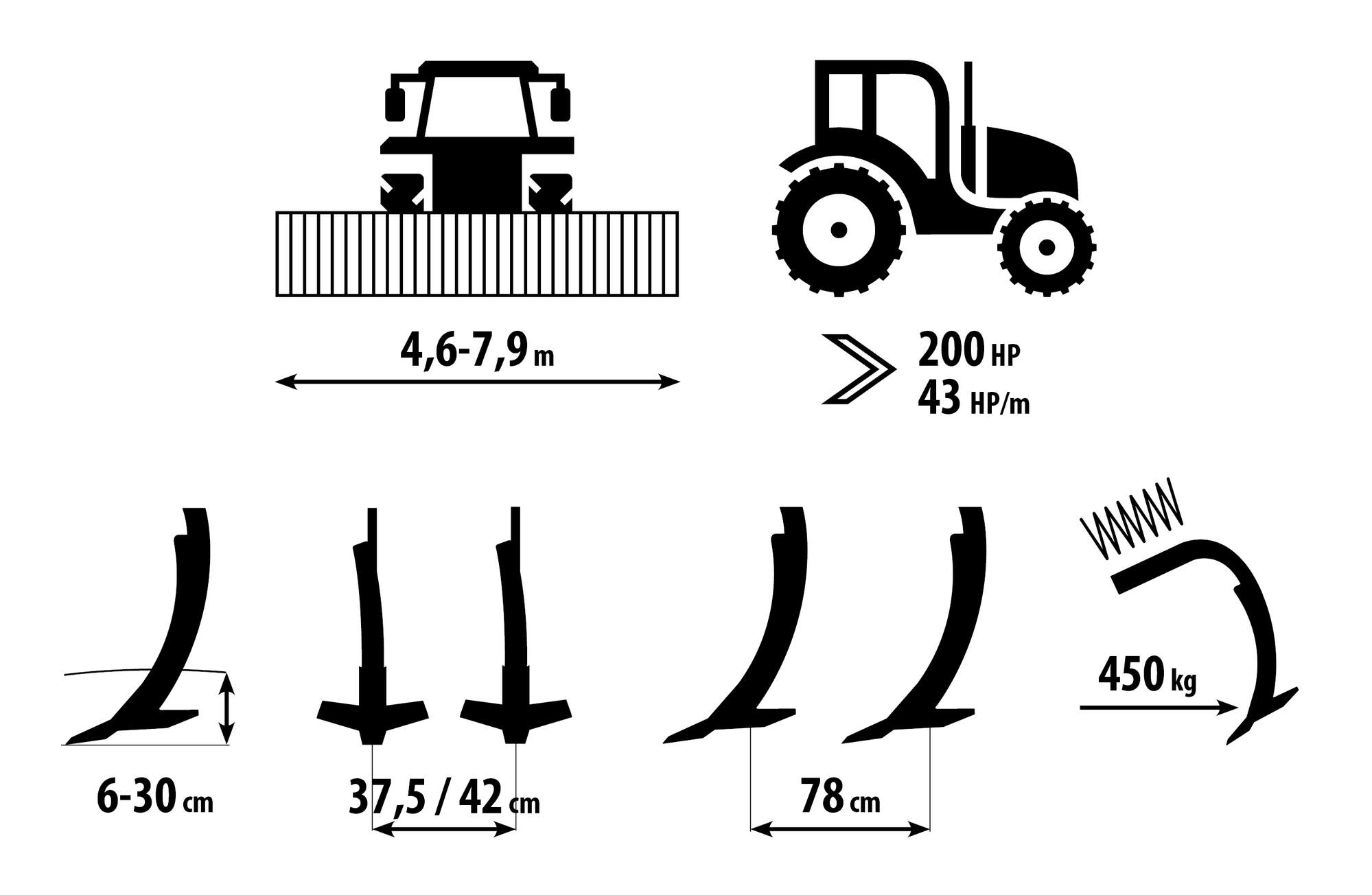

Technické parametry	Jednotky	Duolent DX 420 PSM	Duolent DX 460 PS	Duolent DX 570 PSM
Pracovní šířka	mm	4 200	4 600	5 700
Transportní šířka	mm	3 000	3 000	3 000
Transportní výška	mm	2 700	2 700	3 050
Celková délka stroje	mm	6 762	6 762	6 762
Pracovní hloubka	mm	60─300	60─300	60─300
Počet radlic	ks	11	11	15
Rozteč radlic	mm	375	420	375
Počet řad radlic	ks	2	2	2
Rozteč řad	mm	780	780	780
Odjišťovací síla radlic	kg	450 / 550	450 / 550	450 / 550
Světlost rámu	mm	880	880	880
Průměr zahrnovacích disků	mm	460	460	460
Pracovní výkon	ha/h	3,4─5	3,7─5,5	4,6─6,8
Tažný prostředek ¹	kW HP	150─225 200─300	150─225 200─300	220─330 300─450
Pracovní rychlost	km/h	8─12	8─12	8─12
Maximální svahová dostupnost	°	6	6	6
Rozměr pneu - transport		19.0/45-17	19.0/45-17	19.0/45-17
Typ brzdy / rozvod ³		vzduch / dvouhadicový	vzduch / dvouhadicový	vzduch / dvouhadicový
Potřebný tlak ³	kPa	8,5	8,5	8,5
Počet hydraulických okruhů / tlak	bar	3 / 200	3 / 200	3 / 200
Počet hydrospojek / typ		6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5
Požadavek na závěs traktoru		TBZ kat. 3 a 4; spodní závěs K80; oko Ø 40, 50, 70 mm
Hmotnost stroje ²	kg	4 240	4 450	5 750

Technické parametry	Jednotky	Duolent DX 600 PS	Duolent DX 720 PSM	Duolent DX 800 PS
Pracovní šířka	mm	6 200	7 200	7 900
Transportní šířka	mm	3 000	3 000	3 000
Transportní výška	mm	3 300	3 750	4 000
Celková délka stroje	mm	6 762	6 762	6 762
Pracovní hloubka	mm	60─300	60─300	60─300
Počet radlic	ks	15	19	19
Rozteč radlic	mm	420	375	420
Počet řad radlic	ks	2	2	2
Rozteč řad	mm	780	780	780
Odjišťovací síla radlic	kg	450 / 550	450 / 550	450 / 550
Světlost rámu	mm	880	880	880
Průměr zahrnovacích disků	mm	460	460	460
Pracovní výkon	ha/h	4,8─7,2	5,8─8,6	6,4─9,6
Tažný prostředek ¹	kW HP	220─330 300─450	265─400 360─540	265─400 360─540
Pracovní rychlost	km/h	8─12	8─12	8─12
Maximální svahová dostupnost	°	6	6	6
Rozměr pneu - transport		19.0/45-17	19.0/45-17	19.0/45-17
Typ brzdy / rozvod ³		vzduch / dvouhadicový	vzduch / dvouhadicový	vzduch / dvouhadicový
Potřebný tlak ³	kPa	8,5	8,5	8,5
Počet hydraulických okruhů / tlak	bar	3 / 200	3 / 200	3 / 200
Počet hydrospojek / typ		6 / ISO 12,5	6 / ISO 12,5	6 / ISO 12,5
Požadavek na závěs traktoru		TBZ kat. 3 a 4; spodní závěs K80; oko Ø 40, 50, 70 mm
Hmotnost stroje ²	kg	6 050	6 450	6 795

¹ Doporučený tažný prostředek, skutečná tahová síla se může výrazně měnit podle hloubky zpracování, půdních podmínek, svahovitosti pozemku, opotřebení pracovních orgánů a jejich seřízením.
² Hmotnost stroje s LTX válcem.
³ Alternativa hydraulické brzdy / provozní tlak 130 ± 5 bar.
Přeprava / brzdová soustava: Dodržujte národní ustanovení platná pro přepravu strojů po veřejných komunikacích. Ověřte si zákonná ustanovení platná v dané zemi a předpisy o maximálních přípustných celkových hmotnostech a zatížení náprav a také o nezbytném případném použití brzdové soustavy. Pokud máte další otázky, kontaktujte našeho obchodního zástupce.

PS – polonesený sklápěný stroj
PSM – polonesený sklápěný stroj s roztečí radlic 375 mm, určen pro možnost aplikace hnojiva do řádku 750 mm před setím širokořádkových plodin

Naše produkty neustále zlepšujeme a inovujeme, abychom poskytli co nejlepší řešení pro současné technologické trendy a vyhověli požadavkům zákazníků. Z tohoto důvodu mohou být některé z nabízených produktů vyrobeny odlišně, než jsou uvedeny na webových stránkách. Závazné specifikace a parametry stroje budou potvrzeny při objednání.

Výbava

Příslušenství

Válce

Dvojitý válec DR

Průměr	400/350 mm
Hmotnost	180 kg/m

Ring válec RR

Průměr	520 mm
Hmotnost	160 kg/m

Dvojitý ring válec DRR

Průměr	540/540 mm
Hmotnost	195 kg/m

LTX válec

Průměr	586 mm
Hmotnost	200 kg/m

Diskový válec SDR

Průměr	580 mm
Hmotnost	220 kg/m

V válec VR

Průměr	600 mm
Hmotnost	175 kg/m

Dvojitý V-ring DVR

Průměr	550/550 mm
Hmotnost	180 kg/m

Velmi důležitá je správná volba typu zadního válce, který se velkou měrou podílí na výsledné kvalitě zpracování. Válec půdu zpětně utuží a dále rozdrobí a urovná. Výběr typu válce závisí na typu půdy a způsobu využívání stroje.

Válec	Dvojitý DR	Ring RR	Dvojitý ring DRR	LTX
Drobení	●●●○	●●●○	●●●○	●●○○
Pěchování	●●●○	●●●●	●●●●	●●●●
Hloubkové vedení	●●●●	●●●●	●●●●	●●●●
Odolnost proti ucpávání	●●●○	●●●●	●●●●	●●●○
Vhodnost do kamenitých půd	●●●○	●●●○	●●●○	●●●○
Vhodnost do mokrých půd	●●○○	●●●●	●●●●	●●●●
Těžké půdy	●●●●	●●●●	●●●●	●●●●
Střední půdy	●●●●	●●●●	●●●●	●●●●
Lehké půdy	●●●●	●●●●	●●●●	●●●○

Válec	Diskový SDR	VR	Dvojitý V-ring DVR
Drobení	●●●○	●●●○	●●●○
Pěchování	●●●●	●●●●	●●●●
Hloubkové vedení	●●●●	●●●●	●●●●
Odolnost proti ucpávání	●●●○	●●●●	●●●●
Vhodnost do kamenitých půd	●●●○	●●●○	●●●○
Vhodnost do mokrých půd	●●●●	●●●●	●●●●
Těžké půdy	●●●●	●●●●	●●●●
Střední půdy	●●●●	●●●●	●●●●
Lehké půdy	●●●○	●●●●	●●●●

Pracovní nástroje

Dláto 75 MULTICARBIDE PRO

Šířka radlice	75 mm
Tvrdost tělesa radlice	až 55 HRC
Tvrdost SK plátku	až 92 HRA
Životnost radlice	+ 200-500 %

Dláto 75 MULTICARBIDE

Šířka radlice	75 mm
Tvrdost tělesa radlice	až 55 HRC
Tvrdost SK plátku	až 92 HRA
Životnost radlice	+ 150-400 %

Dláto 75 CARBIDE

Šířka radlice	75 mm
Tloušťka radlice	15 mm
Tvrdost tělesa radlice	až 55 HRC
Tvrdost SK plátku	až 92 HRA
Životnost radlice	+ 100-200 %

Dláto 55 CARBIDE

Dláto pro kypření bez míchání.

Šířka radlice	55 mm
Tloušťka radlice	20 mm
Tvrdost tělesa radlice	až 55 HRC
Tvrdost SK plátku	až 92 HRA
Životnost radlice	+ 100-200 %
Spotřeba nafty	- 10 %

Dláto 40 CARBIDE

Šířka radlice	40 mm
Tloušťka radlice	25 mm
Tvrdost tělesa radlice	až 55 HRC
Tvrdost SK plátku	až 92 HRA
Životnost radlice	+ 100-200 %
Spotřeba nafty	- 10 %
