Dlátový kypřič Fantom PRO



Technologie

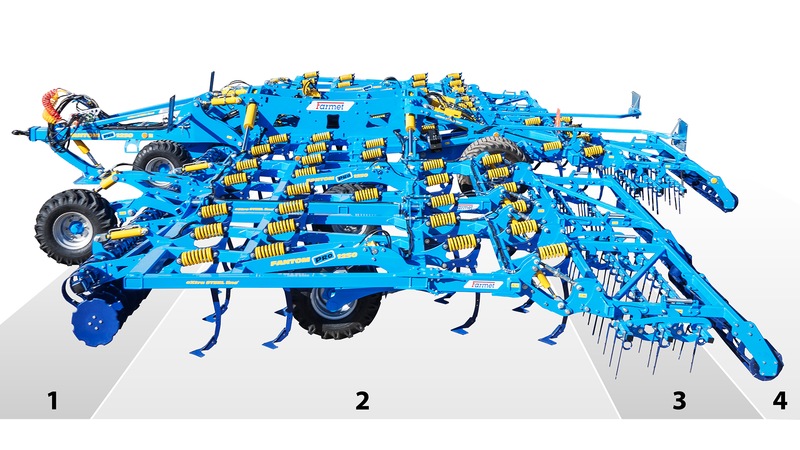

1 Zóna urovnávání povrchu půdy. Lze výhodně využít v předseťové přípravě.
2 Zóna kypření. Hloubka kypření 4 – 15 cm. Kypřící dláta s optimalizovanou geometrií v pěti řadách s malou výslednou roztečí zajistí velmi jemné celoplošné prokypření a intenzivní promíchání půdy s rostlinnými zbytky.
3 Zóna urovnání hrůbků. Urovnávací disky také zvyšují zapravení rostlinných zbytků.
4 Zóna drobení hrud a zpětného utužení půdy. Optimální zpětné utužení půdy zajišťuje dobré vsakování srážek i vzlínání půdní vláhy k povrchu. Válce lze i snadno demontovat a pracovat bez válců.

Polonesený 5-řadý modulární kypřič Fantom PRO s nízkým tahovým odporem a variabilní hloubkou zpracování půdy je vhodný pro jarní, letní i podzimní práce a díky své modulárnosti může brzy začít s jarními pracemi, jelikož zvládá i vlhčí zeminu.

Výborná průchodnost rostlinných zbytků

Slupice s roztečí 190 mm jsou rozmístěny v 5 řadách, díky jejich optimalizovanému rozmístění v kombinaci s vysokou světlostí rámu 655 mm je dosaženo výborné průchodnosti rostlinných zbytků a odolnosti proti ucpávání. Narážecí systém šípových radlic a dlát umožňuje jejich snadnou a rychlou výměnu.

Fantom PRO je vybaven integrovanou nápravou a kopírovacími koly. Díky tomu je možné se strojem pracovat bez zadního příslušenství (například válci či zavlačovači). Pro uchycení zadního příslušenství je použit rychloupínací systém, se kterým je odpojení nebo výměna otázkou několika minut.

Polonesený 5-řadý modulární kypřič Fantom PRO s nízkým tahovým odporem a variabilní hloubkou zpracování půdy je vhodný pro jarní, letní i podzimní práce a díky své modulárnosti může brzy začít s jarními pracemi, jelikož zvládá i vlhčí zeminu.

Výborná průchodnost rostlinných zbytků

Slupice s roztečí 190 mm jsou rozmístěny v 5 řadách, díky jejich optimalizovanému rozmístění v kombinaci s vysokou světlostí rámu 655 mm je dosaženo výborné průchodnosti rostlinných zbytků a odolnosti proti ucpávání. Narážecí systém šípových radlic a dlát umožňuje jejich snadnou a rychlou výměnu.

Fantom PRO je vybaven integrovanou nápravou a kopírovacími koly. Díky tomu je možné se strojem pracovat bez zadního příslušenství (například válci či zavlačovači). Pro uchycení zadního příslušenství je použit rychloupínací systém, se kterým je odpojení nebo výměna otázkou několika minut.

Možnost práce bez zadního válce

Zadní příslušenství je připojeno přes paralelogram, které zajišťuje dokonalé kopírování terénu a následně modulární systém umožňuje výměnu či úplné odpojení zadních válců a dalšího příslušenství a díky integrované nápravě může stroj pracovat bez zadního příslušenství, kdy se radličky, případně dláta umístěné za koly, postarají o zahlazení a prokypření vzniklých stop. Integrovaná náprava dále zajišťuje dobrou manévrovatelnost a rychlé otáčení při práci i při transportu. Vysoká světlost rámu 655 mm zajišťuje optimální průchodnost a přizpůsobivost polním podmínkám. Kvalitní prokypření a promíchání půdy s následným zapravením rostlinných zbytků s relativně nízkým tahovým odporem zajišťují vyměnitelné radlice nebo dláta. Případná nutná výměna radlic je rychlá a snadná díky rychloupínacímu systému (klín, čep).

Zadní příslušenství je připojeno přes paralelogram, které zajišťuje dokonalé kopírování terénu a následně modulární systém umožňuje výměnu či úplné odpojení zadních válců a dalšího příslušenství a díky integrované nápravě může stroj pracovat bez zadního příslušenství, kdy se radličky, případně dláta umístěné za koly, postarají o zahlazení a prokypření vzniklých stop. Integrovaná náprava dále zajišťuje dobrou manévrovatelnost a rychlé otáčení při práci i při transportu. Vysoká světlost rámu 655 mm zajišťuje optimální průchodnost a přizpůsobivost polním podmínkám. Kvalitní prokypření a promíchání půdy s následným zapravením rostlinných zbytků s relativně nízkým tahovým odporem zajišťují vyměnitelné radlice nebo dláta. Případná nutná výměna radlic je rychlá a snadná díky rychloupínacímu systému (klín, čep).

Vysoká variabilita

Hroty radlic jsou standardně osazeny plátky se slinutými karbidy, které výrazně zvyšují jejich životnost a zajišťují optimální geometrii radlic po celou dobu životnosti. Za radlicemi jsou umístěny urovnávací disky zajišťující urovnávají povrchu půdy. K dosažení optimální povrchové struktury a dobrého zpětného utužení je možnost volby vhodného zadního válce. Přítlak válců si můžeme zvolit, a to buď vlastní vahou přípojného zařízení, nebo hydraulickou silou. Při změně pracovní hloubky se přítlak automaticky přizpůsobí, tak že zeminu tužíme stále stejnou silou. Lze vybírat z několika typů zadních válců. Válec zajišťuje zpětné utužení půdy, rozdrobení hrud a urovnání povrchu pozemku. Díky rychloupínacímu systému je možné snadno vyměnit válce například za prutové zavlačovače nebo pracovat zcela bez zadního příslušenství. Přenastavování stroje lze provádět za jízdy přes hydraulické okruhy.

Hroty radlic jsou standardně osazeny plátky se slinutými karbidy, které výrazně zvyšují jejich životnost a zajišťují optimální geometrii radlic po celou dobu životnosti. Za radlicemi jsou umístěny urovnávací disky zajišťující urovnávají povrchu půdy. K dosažení optimální povrchové struktury a dobrého zpětného utužení je možnost volby vhodného zadního válce. Přítlak válců si můžeme zvolit, a to buď vlastní vahou přípojného zařízení, nebo hydraulickou silou. Při změně pracovní hloubky se přítlak automaticky přizpůsobí, tak že zeminu tužíme stále stejnou silou. Lze vybírat z několika typů zadních válců. Válec zajišťuje zpětné utužení půdy, rozdrobení hrud a urovnání povrchu pozemku. Díky rychloupínacímu systému je možné snadno vyměnit válce například za prutové zavlačovače nebo pracovat zcela bez zadního příslušenství. Přenastavování stroje lze provádět za jízdy přes hydraulické okruhy.

Vysoký výkon

  • Vysoká pracovní rychlost až do 12 km/h.
  • Nízký tahový odpor a výborné promíchání půdy díky optimalizovanému tvaru radlic.
  • Celoplošné podříznutí při použití šípových radlic.
  • Spolehlivý rychloupínací systém radlic (klín, šroub) šetří čas.
  • Jednoduchá obsluha a manévrovatelnost.
  • Rychlé otáčení na transportních kolech.
  • Nastavování pracovní hloubky a pohodlné ovládání Flexi-boardu během jízdy z kabiny traktoru.
  • Bezúdržbové pracovní orgány uložené v tvrdokovových pouzdrech.
  • Výborné vnikání radlic do půdy.
  • Přesné hloubkové vedení i při práci bez válců díky kopírovacím kolům.
  • Hydraulicky nastavitelný přítlak válců.
  • Vysoká pracovní rychlost až do 12 km/h.
  • Nízký tahový odpor a výborné promíchání půdy díky optimalizovanému tvaru radlic.
  • Celoplošné podříznutí při použití šípových radlic.
  • Spolehlivý rychloupínací systém radlic (klín, šroub) šetří čas.
  • Jednoduchá obsluha a manévrovatelnost.
  • Rychlé otáčení na transportních kolech.
  • Nastavování pracovní hloubky a pohodlné ovládání Flexi-boardu během jízdy z kabiny traktoru.
  • Bezúdržbové pracovní orgány uložené v tvrdokovových pouzdrech.
  • Výborné vnikání radlic do půdy.
  • Přesné hloubkové vedení i při práci bez válců díky kopírovacím kolům.
  • Hydraulicky nastavitelný přítlak válců.

Technika

Dlátový kypřič Fantom PRO

  1. Hydraulicky ovládaný přední Flexi-board smyk pro urovnání povrchu půdy a rozbití hrud před vlastním zpracováním.
  2. Pracovní orgány v 5 řadách, hydraulicky nastavitelná pracovní hloubka během jízdy.
  3. Zadní usměrňovací disky umístěné za pracovními orgány před řadou válců s úkolem urovnat povrch půdy před válci jsou jednoduše výškově stavitelné.
  4. Volitelné zadní válce do různých podmínek, možnost pracovat i bez zadního válce, který jde nahradit Flexi-boardem nebo zavlačovačem přes rychloupínání, stroj se otáčí na vlastním podvozku.

Dlátový kypřič Fantom PRO

  1. Hydraulicky ovládaný přední Flexi-cut válec pro efektivní rozřezání rostlinných zbytků před vlastním zpracováním.
  2. Pracovní orgány v 5 řadách, hydraulicky nastavitelná pracovní hloubka během jízdy.
  3. Zadní usměrňovací disky umístěné za pracovními orgány před řadou válců s úkolem urovnat povrch půdy před válci jsou jednoduše výškově stavitelné.
  4. Volitelné zadní válce do různých podmínek, možnost pracovat i bez zadního válce, který jde nahradit Flexi-boardem nebo zavlačovačem přes rychloupínání, stroj se otáčí na vlastním podvozku.

Robustní konstrukce

Zušlechtěné vysokopevnostní materiály ve spojení s technologií eXtra STEEL line, jsou zárukou dlouhé životnosti našich strojů i v těch nejtěžších podmínkách.

Vysokopevnostní materiály
Na klíčových uzlech použity zušlechtěné vysokopevnostní materiály pro dlouhodobou životnost. Silně dimenzovaný rám z vysokopevnostních ocelí.
Masivní uložení
Masivní uložení všech otočných uložení zajišťuje prodloužení životnosti. Zároveň se jedná o snadno repasovatelné řešení.
Extrémní odolnost pracovních orgánů
Pro další zvýšení životnosti mohou být na horní části radlice doplněny dalšími plátky se slinutými karbidy nebo návary z tvrdokovu.
Velmi vysoká odjišťovací síla
Odolné a bezúdržbové pružinové jištění s vysokou odjišťovací silou 310 kg na špici radlice.
Zapravení rostlinných zbytků
Díky zvětšené světlosti rámu a širší rozteči radliček dokáže Fantom PRO celoplošně podmítnout pole po sklizni s intenzivním míchacím efektem. Výborně zapravuje rostlinné zbytky do půdy.
Rychloupínací systém radlic
Rychloupínací systém radlic (klín, šroub) umožňuje velmi rychlou výměnu radlic bez rizika ztráty pracovních orgánů.

Jednoduchá obsluha

Díky naprostému minimu seřizovacích a mazacích míst je obsluha, ovládání ale i následná údržba velmi jednoduchým úkonem, který zvládne každý.

  • Minimum seřizovacích míst.
Hydraulické nastavení pracovní hloubky
Jednoduché nastavení pracovní hloubky pomocí hydraulického okruhu podvozku stroje.
Hydraulický přítlak válců
Přítlak válců je zajištěn vlastní vahou válců, lze jej zvýšit hydraulickým okruhem.
Hydraulické nastavení předního nářadí
Jednoduché nastavování Flexi-boardu / Flexi-cutu během jízdy přes hydraulický okruh.
Rychloupínací systém válců
Jednoduché odpojení a zapojení zadních válců - možnost pracovat bez zadních válců.

Chytře řešená konstrukce stroje

Výhodou konstrukce tohoto stroje je jeho víceúčelovost a nastavitelnost přinášející vysokou variabilitu práce.

Obratný na poli při otáčení
Kypřič je vybaven integrovanou nápravou. Na souvratích se otáčí po transportních kolech.
Optimální rozmístění slupic
Prodloužený rám umožnil optimální rozmístění slupic s vysokou roztečí 190 mm.
Vysoká světlost rámu
Vysoká světlost rámu 655 mm zajišťuje výbornou prostupnost rostlinných zbytků.
Stabilní při práci díky své konstrukci
Plovoucí oj zajišťuje dokonalé kopírování terénu.
Systém sklápění
Unikátní systém sklápění umožňující stroj o záběru až 12,5 metru sklopit do přepravní šířky 3 m a výšky 4 m, čímž splňuje předpisy pro provoz po pozemních komunikacích.

Předseťová příprava i podmítka

Kypřící dláta
Pevná slupice s dláty pro kypření, maximální pracovní hloubka 15 cm.
Podmítací dláta
Pevná slupice s dláty pro podmítku, maximální pracovní hloubka 15 cm.
Dláta pro předseťovou přípravu
Pružná slupice s dlátky pro předseťovou přípravu, maximální pracovní hloubka 10 cm.

Parametry

 Technické parametry  Jednotky Fantom
650 PRO
Fantom
800 PRO
Fantom
850 PRO
Fantom
1050 PRO
Fantom
1250 PRO
Pracovní šířka mm 6 550 8 050 8 450 10 350 12 250
Transportní šířka mm 3 000 3 000 3 000 3 000 3 000
Transportní výška mm 3 550 4 000 4 275 3 700 4 000
Celková délka stroje mm 9 900 9 900 9 900 10 400 10 400
Pracovní hloubka mm 40–150 40–150 40–150 40–150 40–150
Počet radlic ks 35 43 45 57 67
Rozteč radlic mm 190 190 190 190 190
Počet řad radlic ks 5 5 5 5 5
Rozteč řad mm  790 790 790 790  790
Odjišťovací síla radlic kg 310 310 310 310 310
Počet opěrných kol ks 4 6 6 8 8
Počet transportních kol ks 2 2 2 2 2
Světlost rámu mm   655 655 655 655  655
Pracovní výkon ha/h 5,2–7,8 6,4–9,6 6,8–10,2 8,4–12,6 10,0–15,0
Tažný prostředek 1 kW
HP
200–300
270–405
230–350
310–475
245–370
330–495
295–400
400–550
400–440
550–675
Pracovní rychlost km/h 8–12 8–12 8–12 8–12 8–12
Maximální přepravní rychlost 4 km/h 30 30 30 30 30
Maximální svahová dostupnost ° 6  6
Počet hydraulických okruhů / tlak bar 5–6 / 200  5–6 / 200  5–6 / 200  5–6 / 200  5–6 / 200
Počet hydrospojek / typ   12 / ISO 12,5  12 / ISO 12,5 12 / ISO 12,5  12 / ISO 12,5  12 / ISO 12,5
Požadavek na závěs traktoru   TBZ kat. 3; čep Ø 50, 70 mm; koule K80 čep Ø 50, 70 mm; koule K80
Hmotnost stroje 2 kg 8 300 9 300 9 500 12 700 13 800


1 Doporučený tažný prostředek, skutečná tahová síla se může výrazně měnit podle hloubky zpracování, půdních podmínek, svahovitosti pozemku, opotřebení pracovních orgánů a jejich seřízením.
2 Závisí na typu použitého válce.
4 Přeprava / brzdová soustava: Dodržujte národní ustanovení platná pro přepravu strojů po veřejných komunikacích. Ověřte si zákonná ustanovení platná v dané zemi a předpisy o maximálních přípustných celkových hmotnostech a zatížení náprav a také o nezbytném případném použití brzdové soustavy. Pokud máte další otázky, kontaktujte našeho obchodního zástupce.

PRO - umístění transportní nápravy před zadním válcem


Naše produkty neustále zlepšujeme a inovujeme, abychom poskytli co nejlepší řešení pro současné technologické trendy a vyhověli požadavkům zákazníků. Z tohoto důvodu mohou být některé z nabízených produktů vyrobeny odlišně, než jsou uvedeny na webových stránkách. Závazné specifikace a parametry stroje budou potvrzeny při objednání.

Výbava

Fotogalerie

Video

Soubory

Fantom PRO - předseťový kombinátor

Příslušenství

Válce

Diskový válec SDR
Průměr  525 mm
Hmotnost 170 kg/m
Dvojitý ring válec DRR
Průměr  500/500 mm
Hmotnost 185 kg/m
Trubkový válec TR
Průměr  500 mm
Hmotnost 90 kg/m
Dvojitý hrotový válec DSR
Průměr  570/570 mm
Hmotnost 175 kg/m
Dvojitý FLAT válec DFR
Průměr  520/520 mm
Hmotnost 165 kg/m
Dvojitý V-ring DVR
Průměr  510/510 mm
Hmotnost 180 kg/m

Velmi důležitá je správná volba typu zadního válce, který se velkou měrou podílí na výsledné kvalitě zpracování. Válec půdu zpětně utuží a dále rozdrobí a urovná. Výběr typu válce závisí na typu půdy a způsobu využívání stroje.

Válec Dvojitý ring
DRR
Dvojitý
DFR
Dvojitý hrotový
DSR
Trubkový
TR
Drobení ●●●○ ●●●○ ●●○○ ●●○○
Pěchování ●●●● ●●●● ●●●○ ●●●○
Hloubkové vedení ●●●● ●●●● ●●●● ●●●○
Odolnost proti ucpávání ●●●● ●●●● ●●●● ●○○○
Vhodnost do kamenitých půd ●●●○ ●●●○ ●●●○ ●●●○
Vhodnost do mokrých půd ●●●● ●●●● ●●●● ●○○○
Těžké půdy ●●●● ●●●● ●●●● ●●○○
Střední půdy ●●●● ●●●● ●●●● ●●●○
Lehké půdy ●●●● ●●●● ●●●○ ●●●●
Válec Diskový
SDR
Dvojitý V-ring
DVR
Drobení ●●●○ ●●●○
Pěchování ●●●● ●●●●
Hloubkové vedení ●●●● ●●●●
Odolnost proti ucpávání ●●●○ ●●●●
Vhodnost do kamenitých půd ●●●○ ●●●○
Vhodnost do mokrých půd ●●●● ●●●●
Těžké půdy ●●●● ●●●●
Střední půdy ●●●● ●●●●
Lehké půdy ●●●○ ●●●●

Zavlačovače

Flexi-board + zavlačovač L-BH
Hmotnost 62,5 kg/m
Třířadý zavlačovač + lištový válec RHR
Průměr 300 mm
Hmotnost 165 kg/m
Zavlačovač Flexi-board + zavlačovač Třířadý zavlačovač + lištový válec
Drobení ●●○○ ●●●●
Pěchování ●○○○ ●○○○
Odolnost proti ucpávání ●●●● ●●○○
Vhodnost do kamenitých půd ●●○○ ●●○○
Těžké půdy ●●○○ ●●○○
Střední půdy ●●●● ●●●○
Lehké půdy ●●●● ●●●●

Pracovní nástroje

Dláto 50 CARBIDE
Šířka radlice  50 mm
Tvrdost tělesa radlice  až 55 HRC
Tvrdost SK plátku  až 92 HRA
Tvrdost návaru  až 60 HRC
Životnost radlice + 400-600 %
Dláto 50 MULTICARBIDE PRO
Šířka radlice  50 mm
Tvrdost tělesa radlice  až 55 HRC
Tvrdost SK plátku  až 92 HRA



Dláto 40 CARBIDE s výměnnými křídly
Šířka radlice  280 mm
Šířka těla radlice 43 mm
Tloušťka radlice 6 mm
Tvrdost tělesa až 55 HRC
Tvrdost SK plátku až 92 HRA

Pro celoplošné podříznutí

Dláto 50 MULTICARBIDE
Šířka radlice  50 mm
Tvrdost tělesa radlice  až 55 HRC
Tvrdost SK plátku  až 92 HRA
Životnost radlice + 400-600 %
Radlice 230 mm
Šířka radlice  230 mm
Tloušťka radlice 8 mm
Tvrdost tělesa až 55 HRC
Dláto CARBIDE

Přední smyky

Flexi-board
Flexi-cut

Varianty závěsů

Oko do spodního závěsu Ø 50 mm, Ø 70 mm
Závěs K80 Ø 80 mm
Závěs TBZ kategorie 3
Sada čepů pro závěs TBZ kategorie 4

Volitelná výbava

Hydrotronic - elektrohydraulický rozdělovač okruhů

Rozdělení 1 okruhu traktoru na 3 okruhy.
