TERRIX Dlátový kypřič

Celoplošné kypření až 35 cm s intenzivním promícháním

Poptat u dealera Náhradní díly

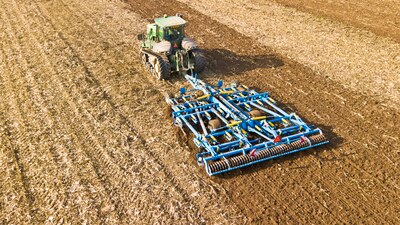

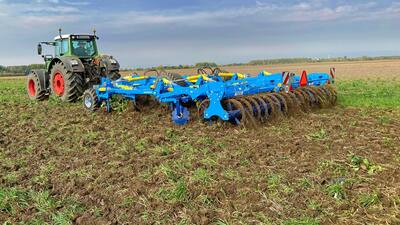

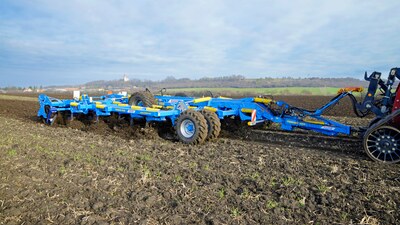

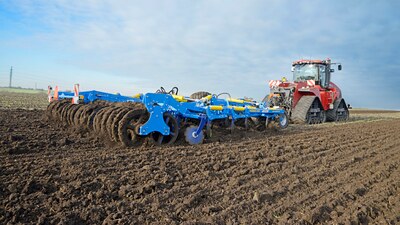

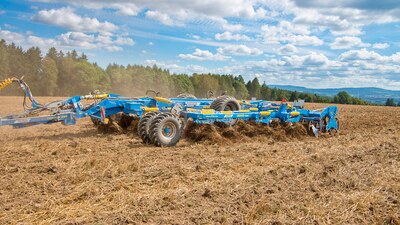

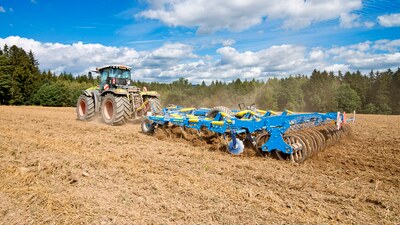

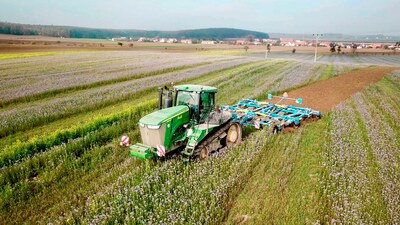

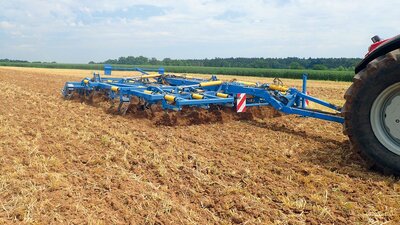

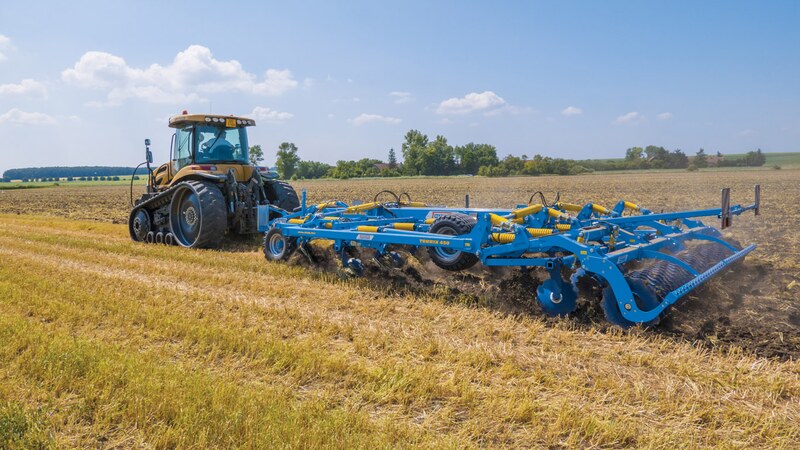

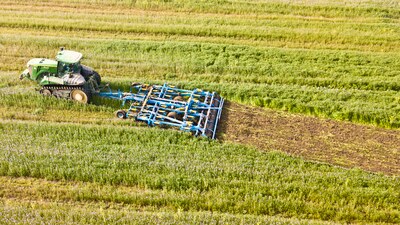

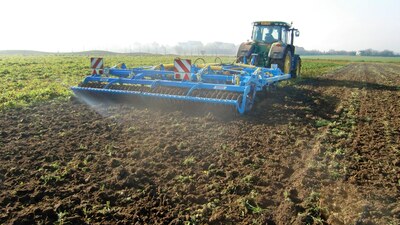

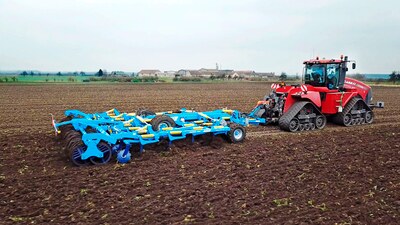

Dlátový kypřič Terrix

Technologie

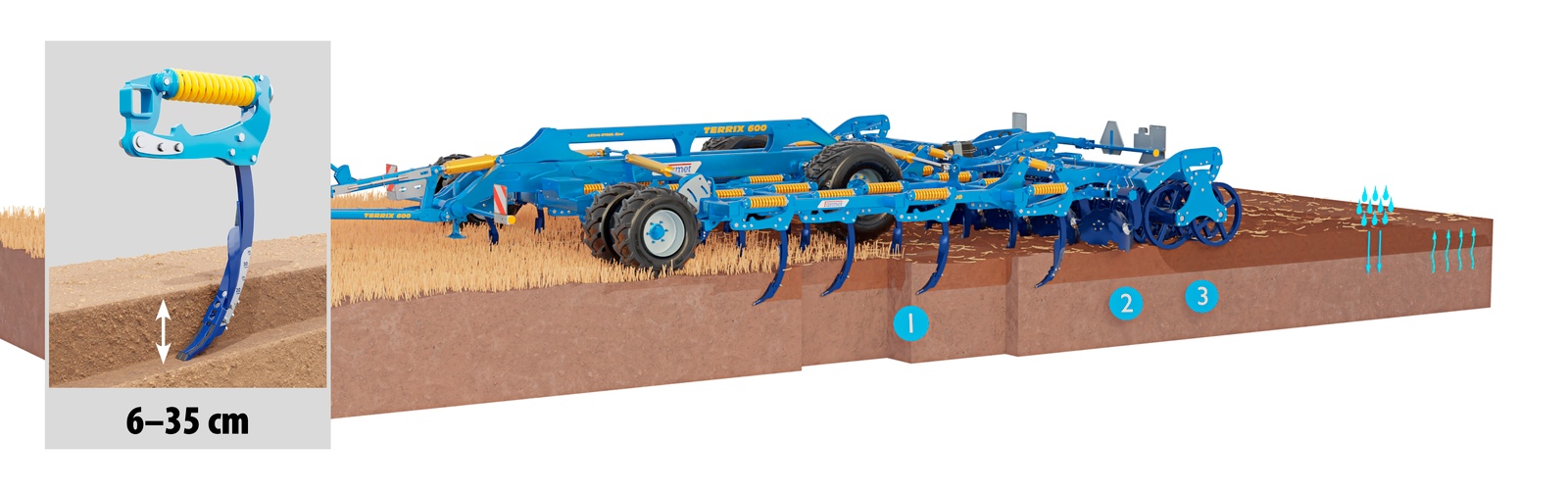

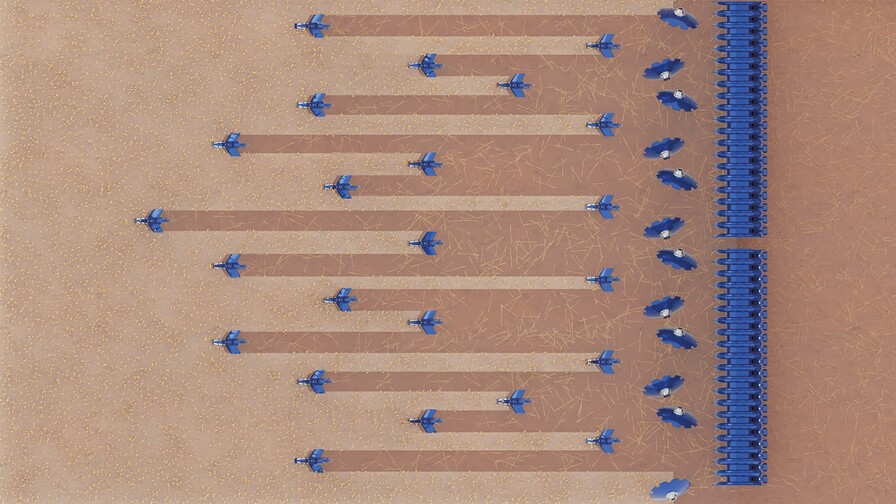

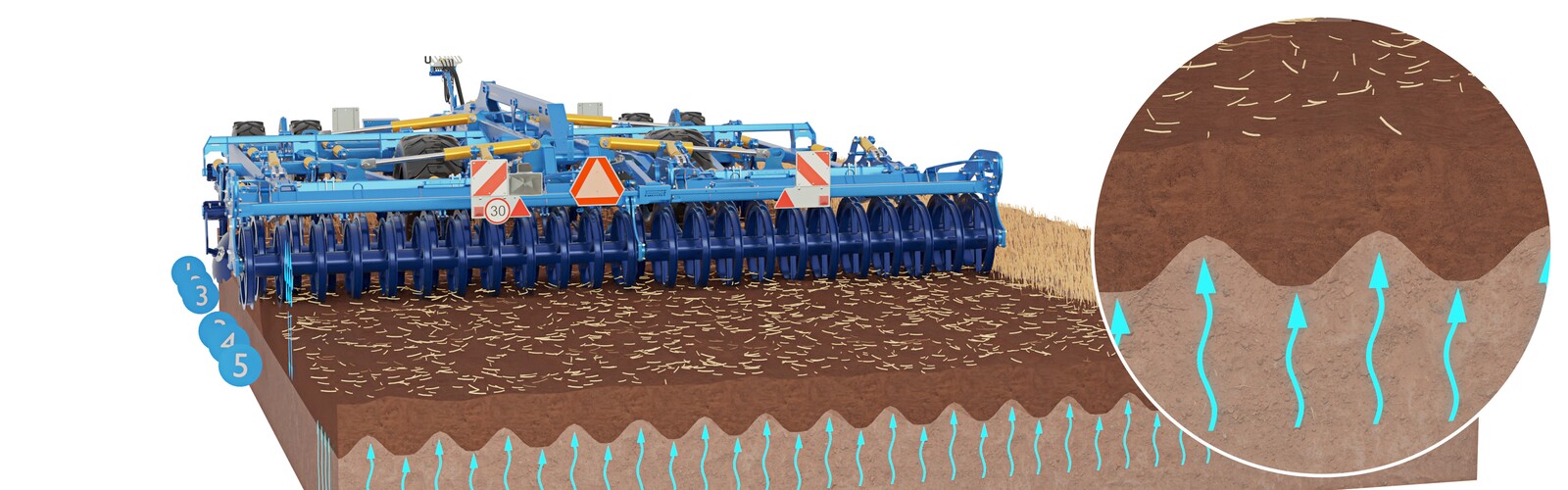

Terrix Quatro

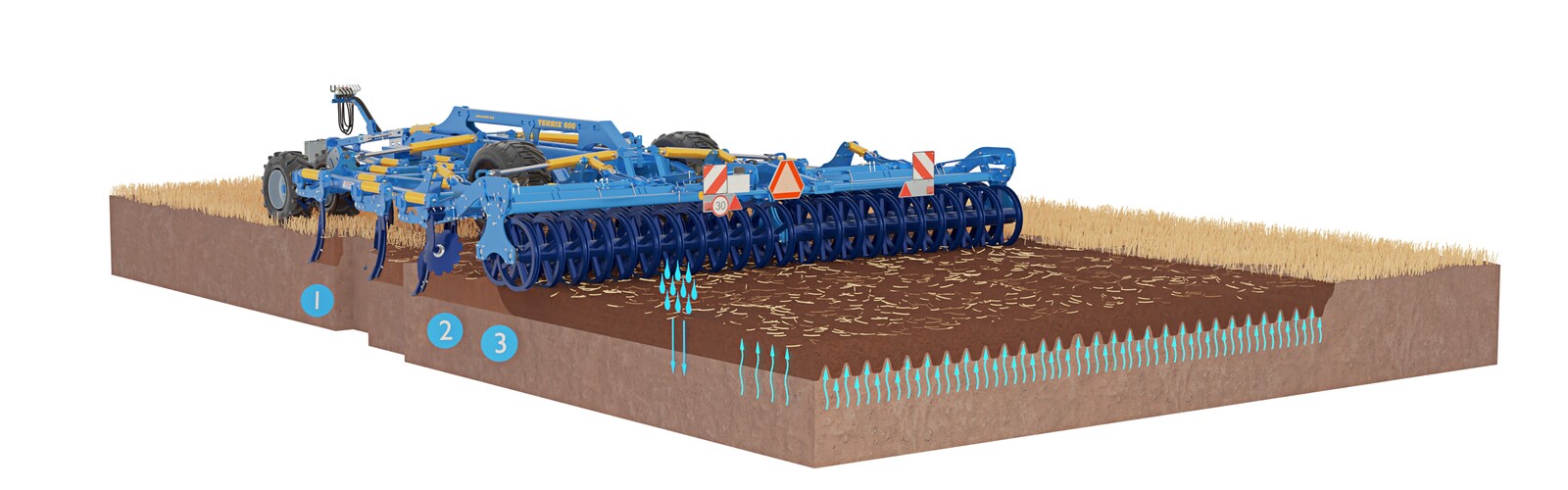

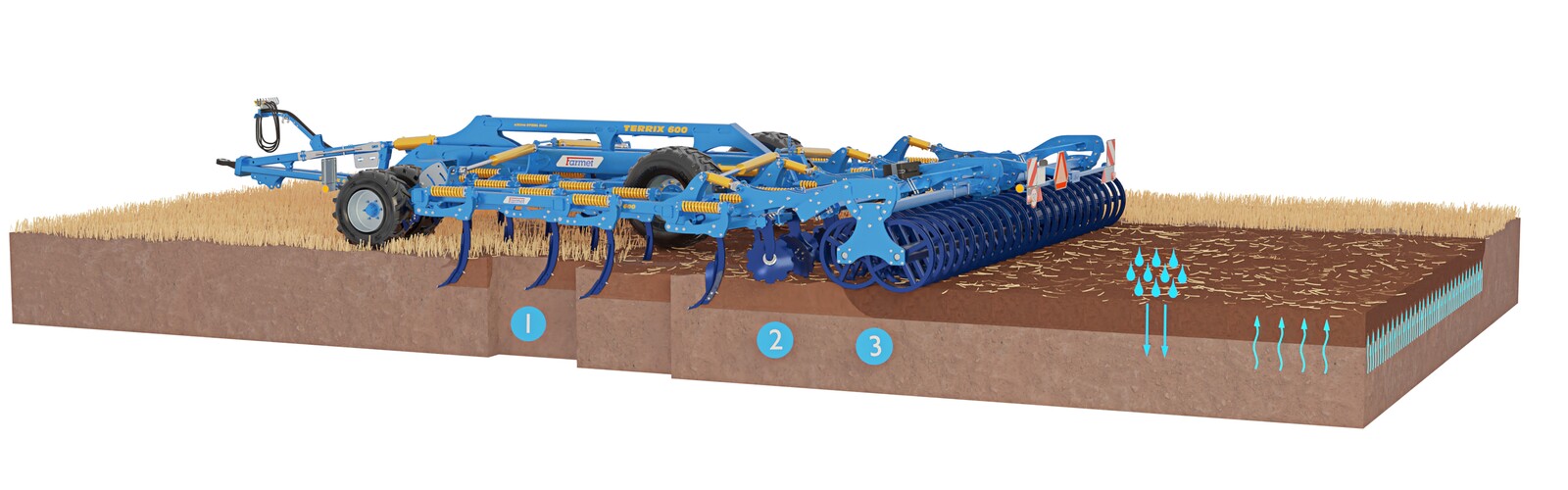

1	Zóna kypření. Hloubka kypření má široký rozsah 10–35 cm. Kypřící dláta s optimalizovanou geometrií ve čtyřech řadách zajistí velmi dobré celoplošné prokypření a intenzivní promíchání půdy s rostlinnými zbytky.

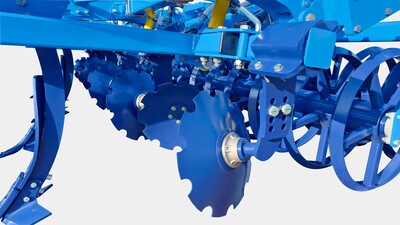

2	Zóna urovnání hrůbků. Urovnávací disky také zvyšují efekt zapravení rostlinných zbytků.

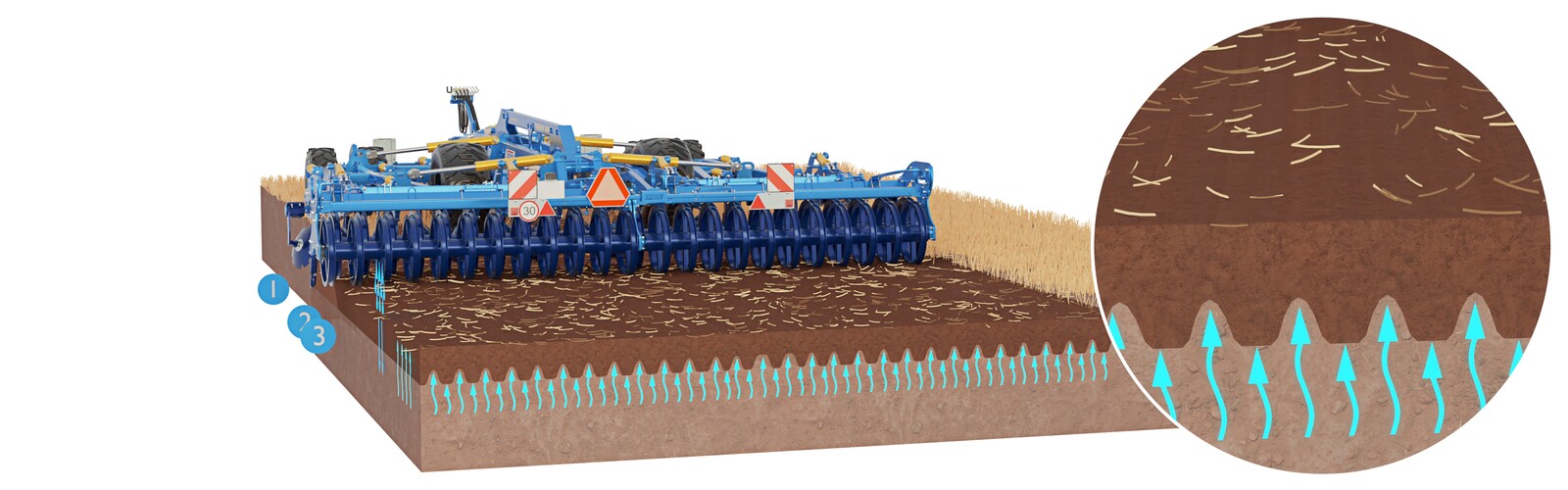

3	Zóna drobení hrud a zpětného utužení půdy. Optimální zpětné utužení půdy zajišťuje dobré vsakování srážek i vzlínání půdní vláhy k povrchu.

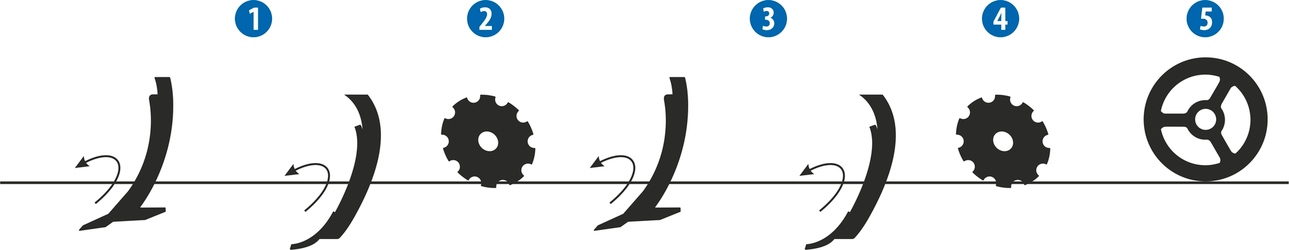

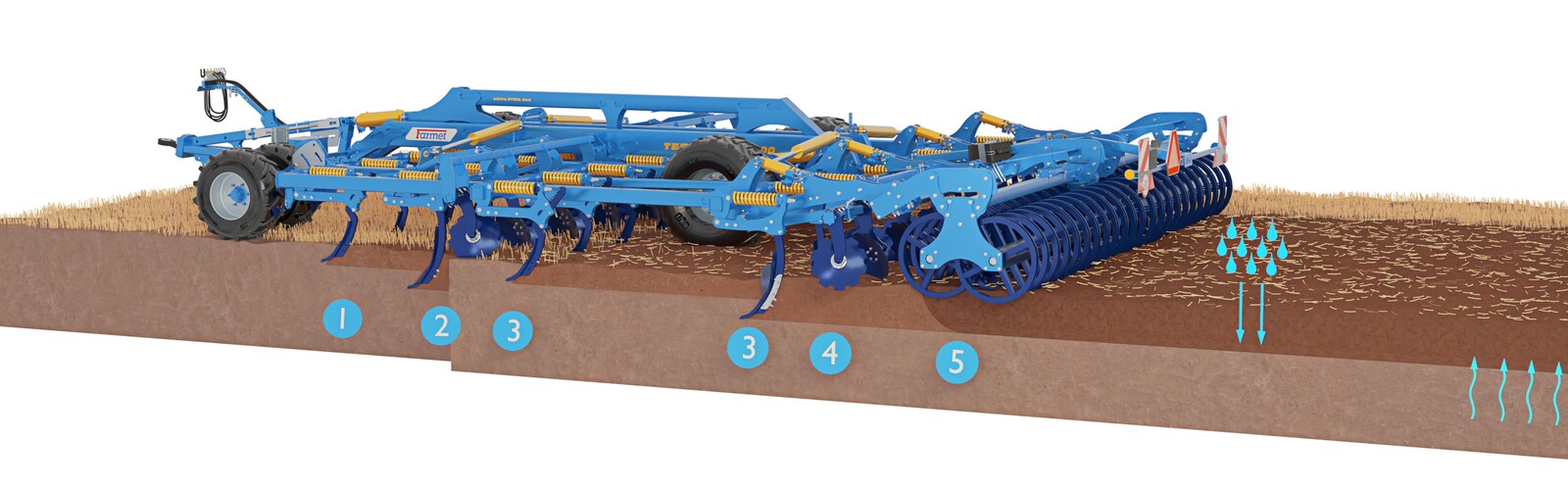

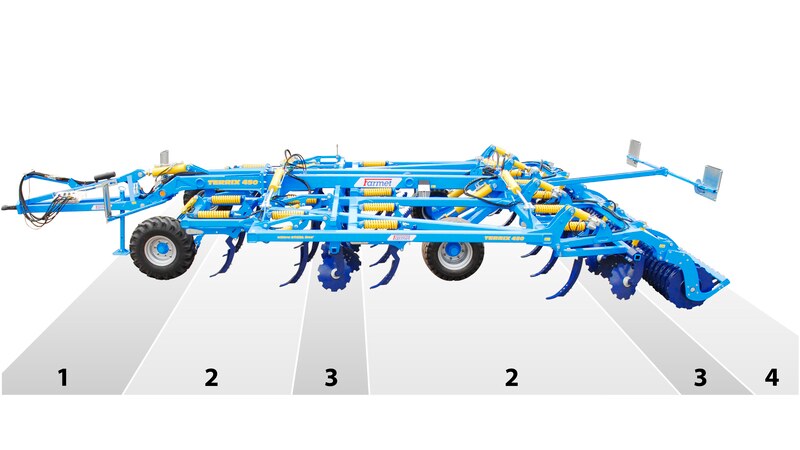

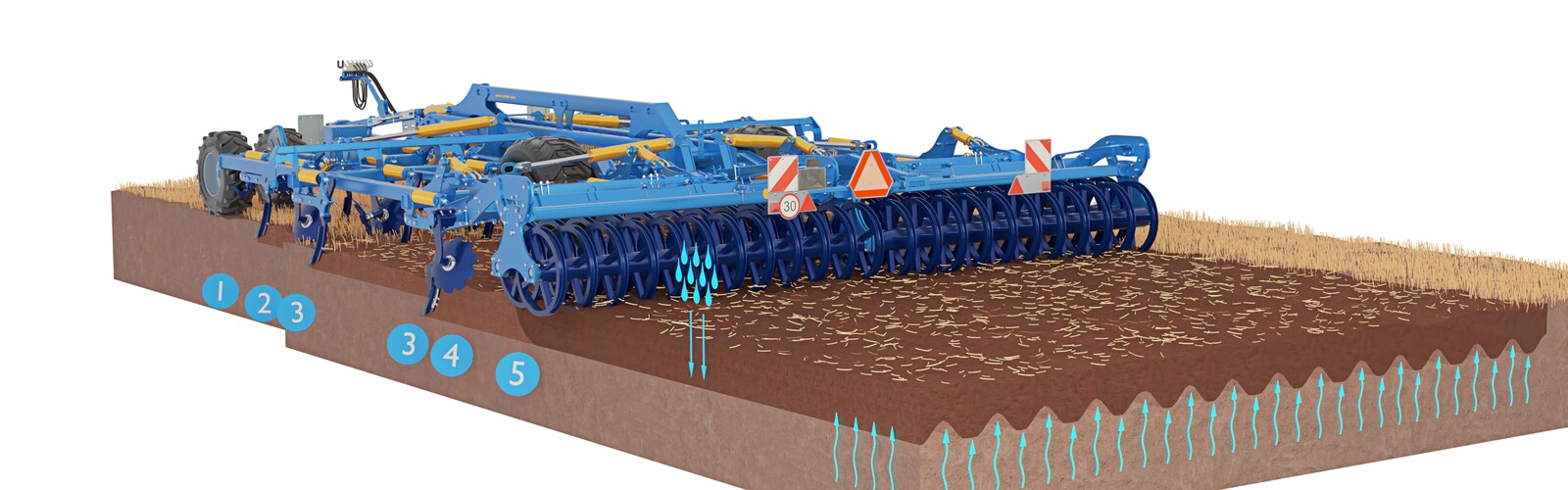

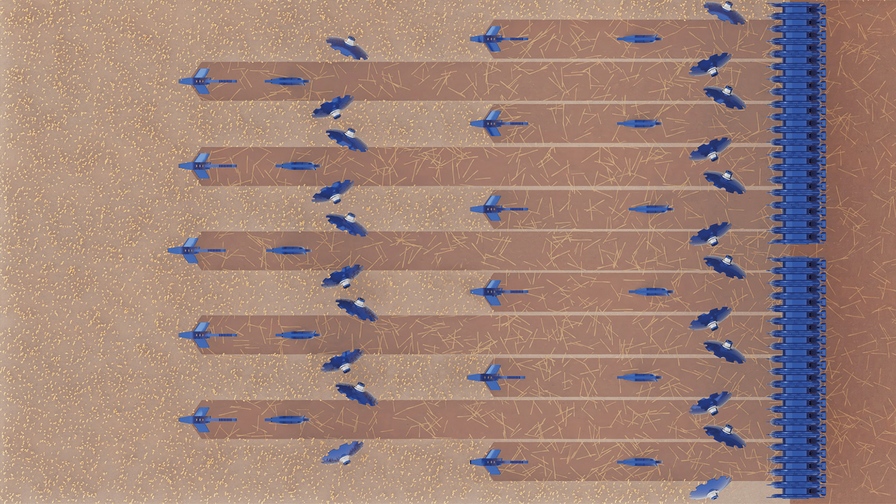

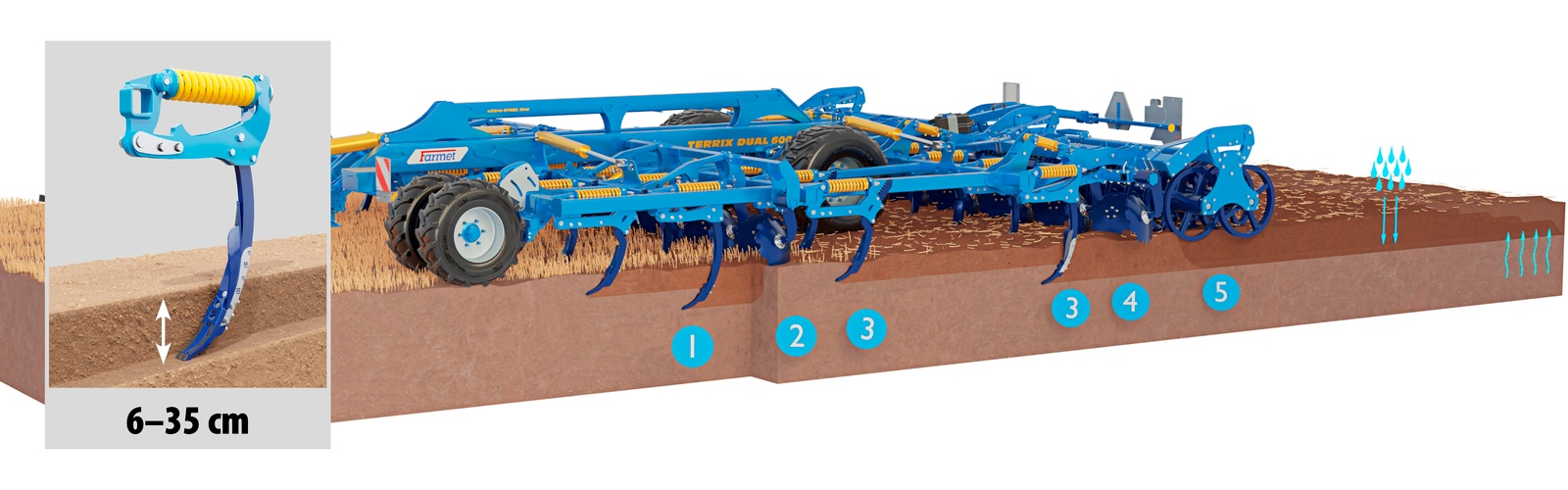

Terrix Dual

1	První zóna kypření. První a druhá řada radlic jsou uspořádány tandemově za sebou. První řada radlic s optimalizovanou geometrií zpracovává půdu do hloubky 10–15 cm. Druhá řada speciálních radlic prohlubuje nakypřené pásy za první řadou do hloubky 15–35 cm.
2	První zóna urovnání hrůbků. Urovnávací disky také zvyšují efekt zapravení rostlinných zbytků.
3	Druhá zóna kypření. Třetí a čtvrtá řada radlic jsou uspořádány opět tandemově za sebou a kypří mezipásy za první zónou kypření. Třetí řada radlic opět zpracovává půdu do hloubky 10–15 cm. Čtvrtá řada radlic opět prohlubuje nakypřené pásy za třetí řadou do hloubky 15–35 cm.
4	Druhá zóna urovnání hrůbků. Urovnávací disky také zvyšují efekt zapravení rostlinných zbytků.
5	Zóna drobení hrud a zpětného utužení půdy. Optimální zpětné utužení půdy zajišťuje dobré vsakování srážek i vzlínání půdní vláhy k povrchu.

Terrix Quatro

Terrix Dual

Vysoký výkon a kvalita práce

Výborné řešení pro všechny druhy půd, vynikající na těžkých půdách
Vysoká průchodnost půdy a rostlinných zbytků
Vysoký stupeň zamíchání a zapravení rostlinných zbytků
Hluboké celoplošné (Terrix Quatro) nebo zónové (Terrix Dual) prokypření s minimální tvorbou hrud

Technika

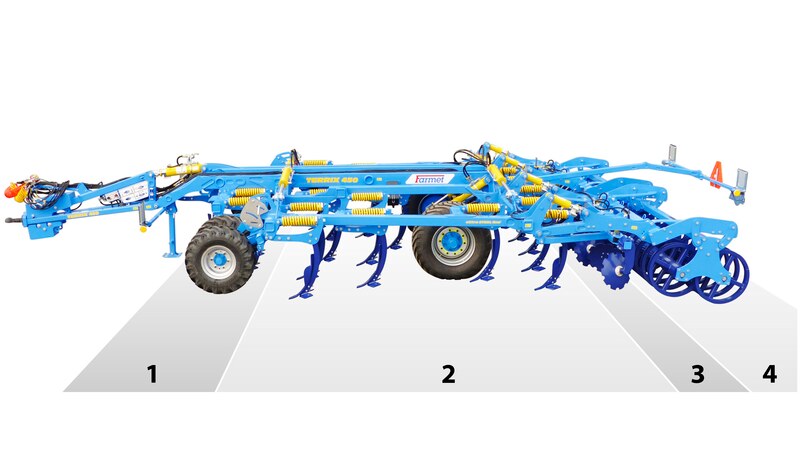

Příklady možných konfigurací

Dlátový kypřič Terrix Dual 450 PS

Opěrná kopírovací kola pro rovnoměrné zpracování půdy; masivní míchací radlice s pružinovým jištěním situované do čtyř řad s hydraulickým nastavením hloubky; hydraulicky nastavitelné urovnávací disky; zadní diskový válec SDR optimálně zpětně utuží půdu.

Dlátový kypřič Terrix Quatro 450 PS

Opěrná kopírovací kola pro rovnoměrné zpracování půdy; masivní míchací radlice s pružinovým jištěním situované do čtyř řad s hydraulickým nastavením hloubky; hydraulicky nastavitelné urovnávací disky; zadní dvojitý ring válec DRR zajišťuje výborné hloubkové vedení stroje a půdu optimálně zpětně utuží.

Dlátový kypřič Terrix Quatro 450 PS

Secí jednotka Microdrill PRO; opěrná kopírovací kola pro rovnoměrné zpracování půdy; masivní míchací radlice s pružinovým jištěním situované do čtyř řad s hydraulickým nastavením hloubky; hydraulicky nastavitelné urovnávací disky; zadní dvojitý V-ring válec DVR zajišťuje výborné hloubkové vedení stroje a půdu optimálně zpětně utuží.

Dlátový kypřič Terrix Quatro 500 PS Compact

Opěrná hydraulicky ovládaná kopírovací kola pro rovnoměrné zpracování půdy; masivní míchací radlice s hydraulickým jištěním situované do čtyř řad s hydraulickým nastavením hloubky; hydraulicky nastavitelné urovnávací disky; zadní dvojitý ring válec DRR zajišťuje výborné hloubkové vedení stroje a půdu optimálně zpětně utuží.

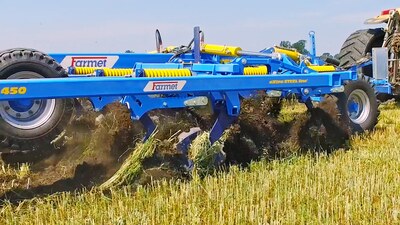

Robustní konstrukce

Zušlechtěné vysokopevnostní materiály ve spojení s technologií eXtra STEEL line jsou zárukou dlouhé životnosti našich strojů i v těch nejtěžších podmínkách.

Extrémní odolnost pracovních orgánů

Pro další zvýšení životnosti mohou být na horní části radlice doplněny dalšími plátky se slinutými karbidy nebo návary z tvrdokovu.

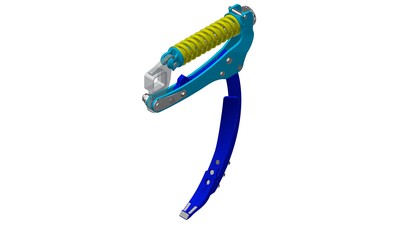

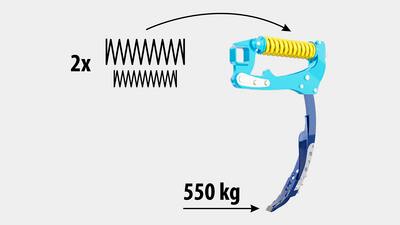

Velmi vysoká odjišťovací síla

Odolné a bezúdržbové pružinové jištění kypřících dlát s vysokou odjišťovací silou 550 kg.

Jednoduchá obsluha

Díky naprostému minimu seřizovacích a mazacích míst je obsluha, ovládání ale i následná údržba velmi jednoduchým úkonem, který zvládne každý.

Minimum seřizovacích míst.

Rychloupínací systém válců

Jednoduché odpojení a zapojení zadních válců - možnost pracovat bez zadních válců.

Snadné nastavení krajních urovnávacích disků

Krajní urovnávací disky jsou jednoduše nastavitelné pomocí čepu - pro precizní napojování jízd.

Parametry

Technické parametry	Jednotky	Terrix Quatro 300 P	Terrix Dual 300 P	Terrix Quatro 450 PS	Terrix Dual 450 PS	Terrix Quatro 500 PS Compact	Terrix Quatro 600 PS	Terrix Dual 600 PS	Terrix Quatro 600 PS Compact
Pracovní šířka	mm	3 000	3 000	4 500	4 500	4 920	6 000	6 000	6 080
Transportní šířka	mm	3 000	3 000	3 000	3 000	3 000	3 000	3 000	3 000
Transportní výška	mm	1 800	1 800	3 340	3 340	3 450	4 000	4 000	3 990
Celková délka stroje	mm	10 500	10 500	10 500	10 500	8 950	10 500	10 500	8 950
Pracovní hloubka	mm	100─350	100─350	100─350	100─350	20─350	100─350	100─350	20─350
Počet radlic	ks	15	12	23	22	17	29	30	21
Rozteč radlic	mm	210	420	210	420	290	210	420	290
Počet řad radlic	ks	4	4	4	4	4	4	4	4
Rozteč řad	mm	840	840	840	840	840	840	840	840
Odjišťovací síla radlic	kg	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600	450 / 550 / 600
Světlost rámu	mm	870	870	870	870	870	870	870	870
Průměr zahrnovacích disků	mm	460	460	460	460	360	460	460	360
Pracovní výkon	ha/h	2,4─3,6	2,4─3,6	3,6─5,4	3,6─5,4	3,9─5,9	4,8─7,2	4,8─7,2	4,9─7,3
Tažný prostředek ¹	kW HP	175─230 225─300	175─230 225─300	225─350 300─450	225─350 300─450	190─285 260─390	350─460 450─600	350─460 450─600	235─355 320─480
Pracovní rychlost	km/h	8─12	8─12	8─12	8─12	8─12	8─12	8─12	8─12
Maximální svahová dostupnost	°	6	6	6	6	6	6	6	6
Rozměr pneu - transport		19.0/45-17	19.0/45-17	550/45-22,5	19.0/45-17	550/45-22,5	550/45-22,5	19.0/45-17	550/45-22,5

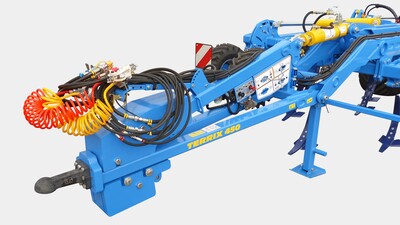

Typ brzdy / rozvod ^3, 4		bez / vzduch	bez / vzduch	bez / vzduch	bez / vzduch	bez / vzduch	bez / vzduch	bez / vzduch	bez / vzduch
Potřebný tlak ³	kPa	5,5	5,5	5,5	5,5	5,5	5,5	5,5	5,5
Počet hydraulických okruhů / tlak	bar	4 / 200	4 / 200	4+1 / 200	4+1 / 200	4+1 / 200	4+1 / 200	4+1 / 200	4+1 / 200
Počet hydrospojek / typ		8/ ISO 12,5	8/ ISO 12,5	8 / ISO 12,5	8 / ISO 12,5	8 / ISO 12,5	8 / ISO 12,5	8 / ISO 12,5	8 / ISO 12,5

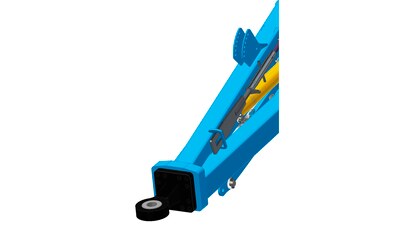

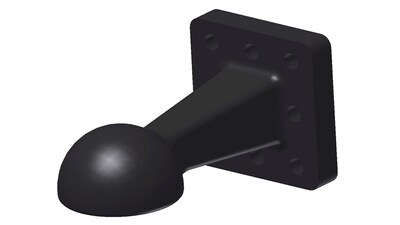

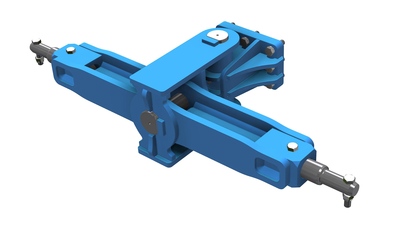

Požadavek na závěs traktoru		TBZ kat. 3 a 4; spodní závěs K80; oko Ø 50, 70 mm
Hmotnost stroje ²	kg	4 600	4 200	8 400	7 300	7 850	10 200	8 800	8 460

¹ Doporučený tažný prostředek, skutečná tahová síla se může výrazně měnit podle hloubky zpracování, půdních podmínek, svahovitosti pozemku, opotřebení pracovních orgánů a jejich seřízením.
² Hmotnost stroje s LTX válcem.
³ Alternativa hydraulické brzdy / provozní tlak 130 ± 5 bar.
⁴ Přeprava / brzdová soustava: Dodržujte národní ustanovení platná pro přepravu strojů po veřejných komunikacích. Ověřte si zákonná ustanovení platná v dané zemi a předpisy o maximálních přípustných celkových hmotnostech a zatížení náprav a také o nezbytném případném použití brzdové soustavy. Pokud máte další otázky, kontaktujte našeho obchodního zástupce.

PS - polonesený sklápěný stroj

Naše produkty neustále zlepšujeme a inovujeme, abychom poskytli co nejlepší řešení pro současné technologické trendy a vyhověli požadavkům zákazníků. Z tohoto důvodu mohou být některé z nabízených produktů vyrobeny odlišně, než jsou uvedeny na webových stránkách. Závazné specifikace a parametry stroje budou potvrzeny při objednání.

Výbava

Příslušenství

Válce

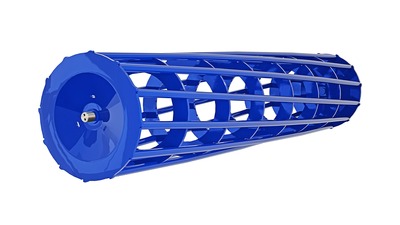

Trubkový válec TRS

Průměr	600 mm
Hmotnost	100 kg/m

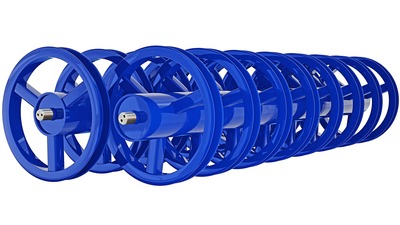

Dvojitý ring válec DRR

Průměr	680/680 mm
Hmotnost	340 kg/m

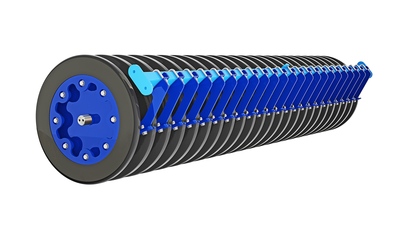

LTX válec

Průměr	586 mm
Hmotnost	200 kg/m

Diskový válec SDR

Průměr	580 mm
Hmotnost	220 kg/m

V válec VR

Průměr	600 mm
Hmotnost	175 kg/m

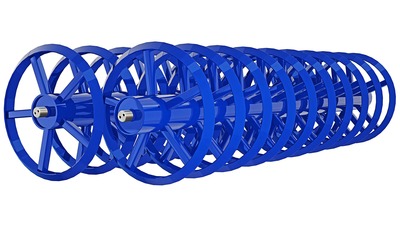

Dvojitý V-ring DVR

Průměr	680/680 mm
Hmotnost	290 kg/m

Velmi důležitá je správná volba typu zadního válce, který se velkou měrou podílí na výsledné kvalitě zpracování. Válec půdu zpětně utuží a dále rozdrobí a urovná. Výběr typu válce závisí na typu půdy a způsobu využívání stroje.

Válec	Trubkový TRS	Dvojitý ring DRR	LTX	Diskový SDR	VR	Dvojitý V-ring DVR
Drobení	●●○○	●●●○	●●○○	●●●○	●●●○	●●●○
Pěchování	●●●○	●●●●	●●●●	●●●●	●●●●	●●●●
Hloubkové vedení	●●●○	●●●●	●●●●	●●●●	●●●●	●●●●
Odolnost proti ucpávání	●○○○	●●●●	●●●○	●●●○	●●●●	●●●●
Vhodnost do kamenitých půd	●●●○	●●●○	●●●○	●●●○	●●●○	●●●○
Vhodnost do mokrých půd	●○○○	●●●●	●●●●	●●●●	●●●●	●●●●
Těžké půdy	●●○○	●●●●	●●●●	●●●●	●●●●	●●●●
Střední půdy	●●●○	●●●●	●●●●	●●●●	●●●●	●●●●
Lehké půdy	●●●●	●●●●	●●●○	●●●○	●●●●	●●●●

Pracovní nástroje

Dláto 75 MULTICARBIDE PRO

Šířka radlice	75 mm
Tvrdost tělesa radlice	až 55 HRC
Tvrdost SK plátku	až 92 HRA
Životnost radlice	+ 200-500 %

Dláto 75 MULTICARBIDE

Šířka radlice	75 mm
Tvrdost tělesa radlice	až 55 HRC
Tvrdost SK plátku	až 92 HRA
Životnost radlice	+ 150-400 %

Dláto 75 CARBIDE

Šířka radlice	75 mm
Tloušťka radlice	15 mm
Tvrdost tělesa radlice	až 55 HRC
Tvrdost SK plátku	až 92 HRA
Životnost radlice	+ 100-200 %

Dláto 40 CARBIDE

Šířka radlice	40 mm
Tloušťka radlice	25 mm
Tvrdost tělesa radlice	až 55 HRC
Tvrdost SK plátku	až 92 HRA
Životnost radlice	+ 100-200 %
Spotřeba nafty	- 10 %
