Dlátový kypřič Triolent



Technologie

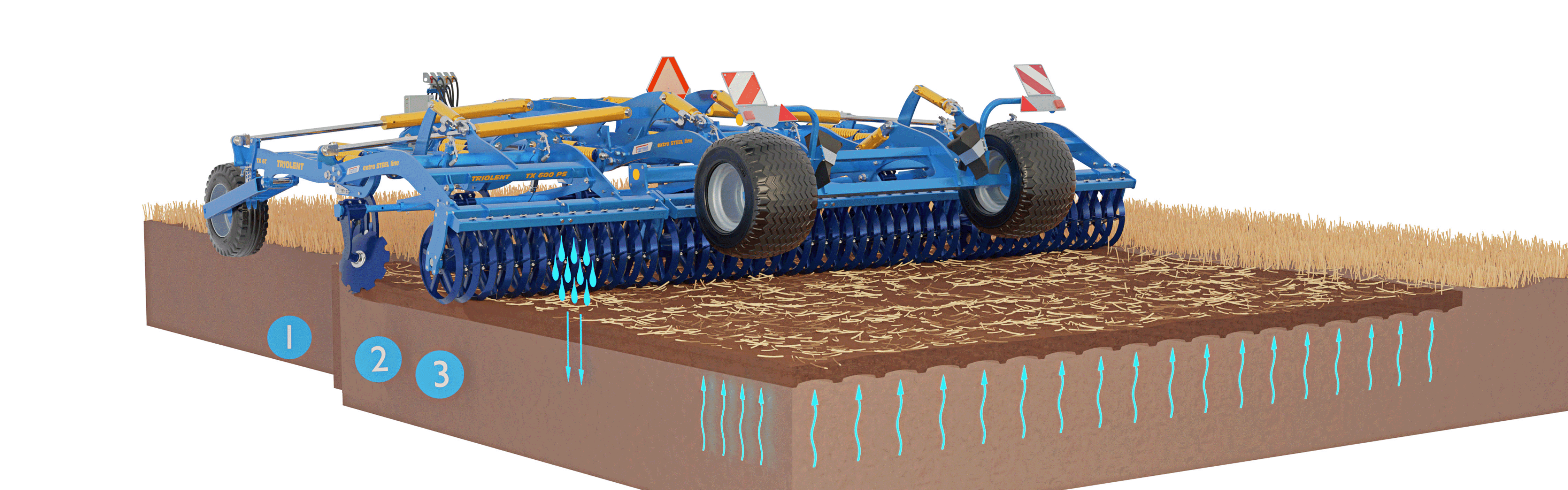

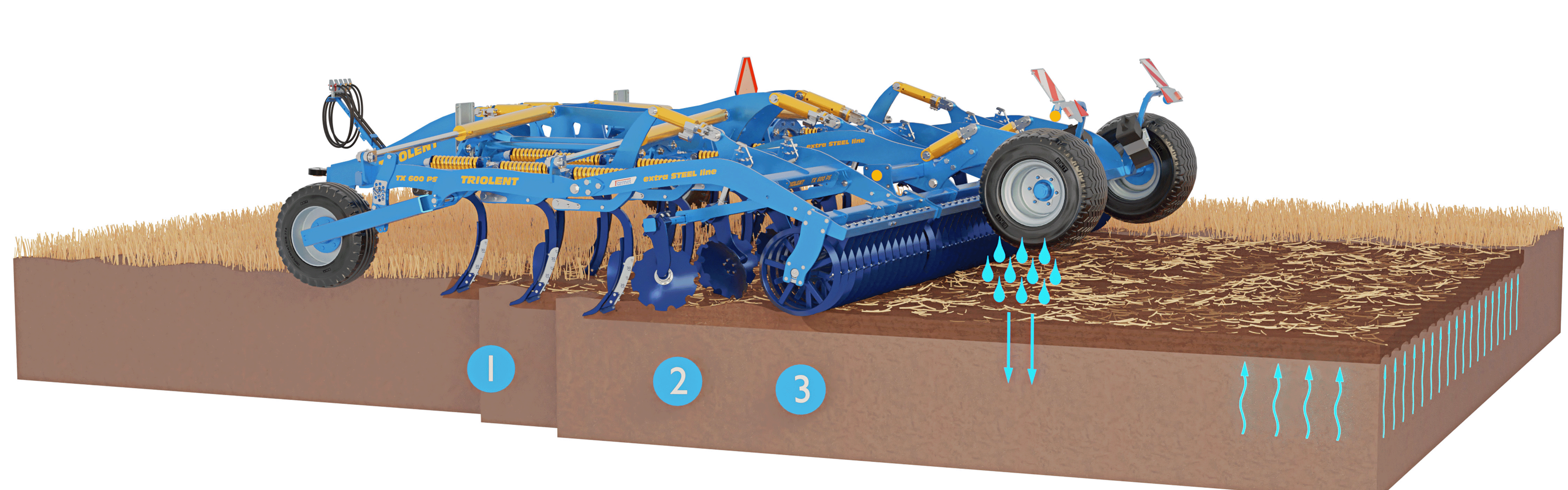

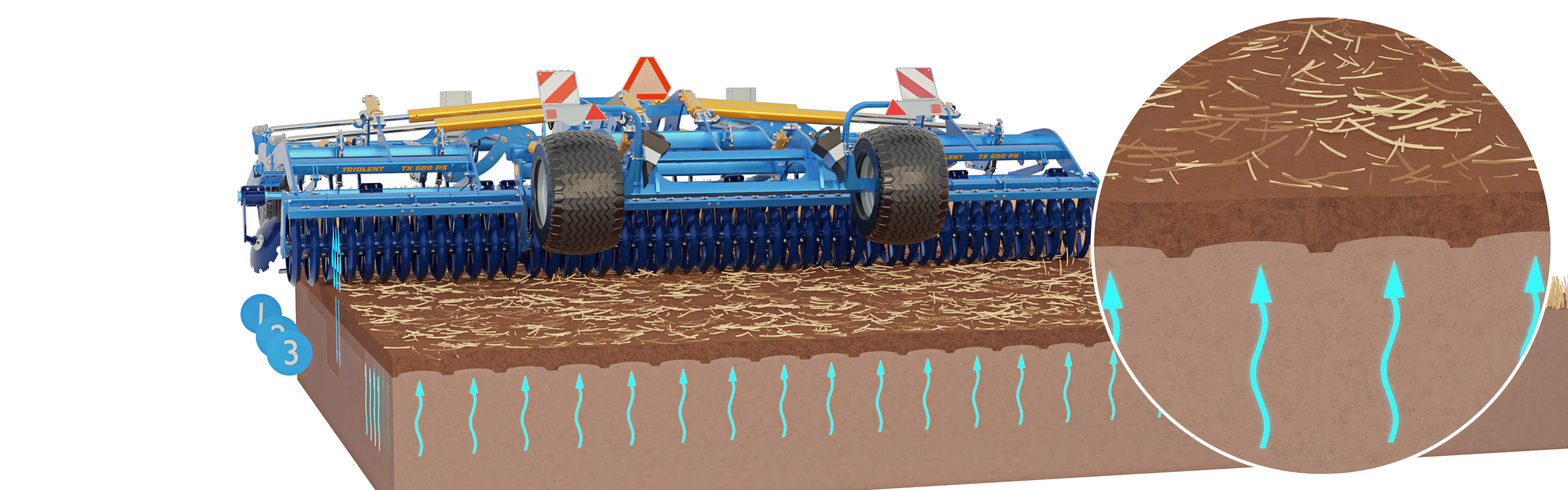

Triolent PS: podmítka do hloubky 6–20 cm

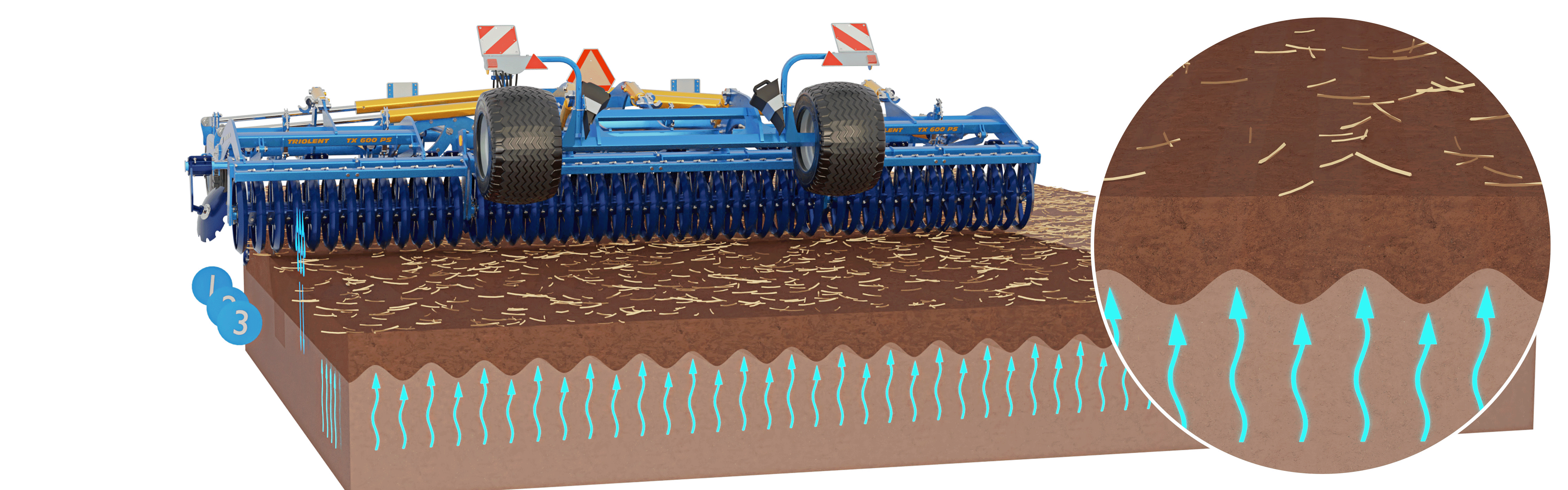

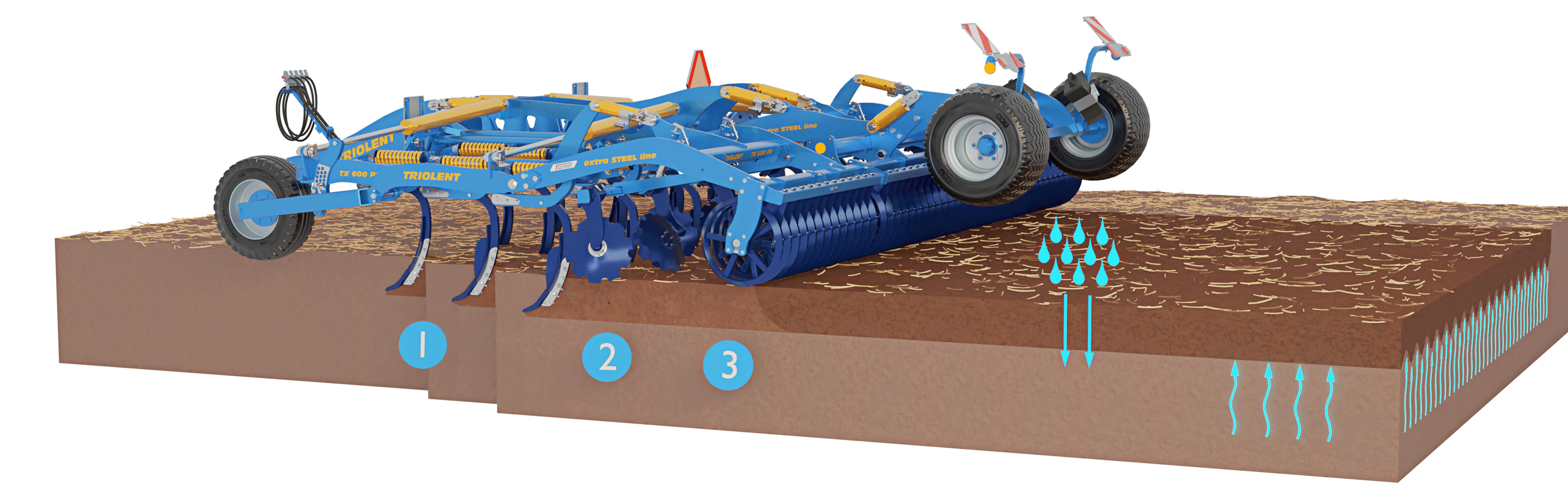

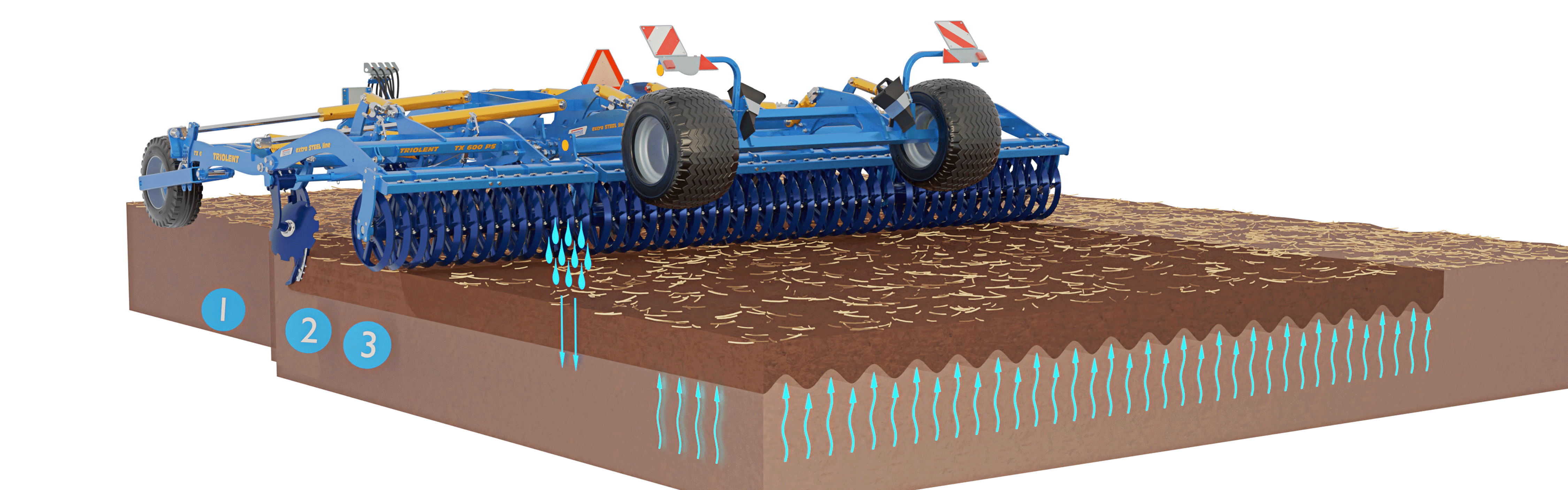

Triolent PS: kypření do hloubky 30 cm

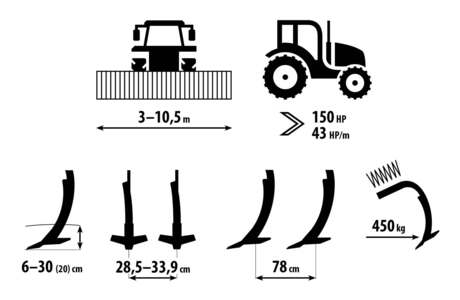

1 Zóna kypření. Hloubka kypření má široký rozsah 6–30 cm. Pro kypření od 6 do 20 cm mohou být použita křidélka pro celoplošné podříznutí. Kypřící dláta s optimalizovanou geometrií ve třech řadách zajistí velmi dobré prokypření a intenzivní promíchání půdy s rostlinnými zbytky.
2 Zóna urovnání hrůbků. Urovnávací disky také zvyšují efekt zapravení rostlinných zbytků.
3 Zóna drobení hrud a zpětného utužení půdy. Optimální zpětné utužení půdy zajišťuje dobré vsakování srážek i vzlínání půdní vláhy k povrchu.

Varianty uložení hnojiva

Hnojivo je ukládáno pod povrch, umístěno do spodní části zpracovaného půdního profilu
Část hnojiva je umístěno pod povrch do spodní části zpracovaného půdního profilu a část těsně pod povrch + plošně do stran
Hnojivo je ukládáno těsně pod povrch + plošně do stran

Vysoký výkon a kvalita práce

  • Vysoká pracovní rychlost až 12 km/h.
  • Nízký tahový odpor a výborné promíchání půdy díky optimalizovanému tvaru radlic.
  • Výborná prostupnost rostlinných zbytků.
  • Spirálový tvar horního dílu radlic pro kontrolovaný tok půdy.
  • Bezúdržbové pracovní orgány opatřené plátky se slinutými karbidy pro minimální opotřebení.
  • Vysoká pracovní rychlost až 12 km/h.
  • Nízký tahový odpor a výborné promíchání půdy díky optimalizovanému tvaru radlic.
  • Výborná prostupnost rostlinných zbytků.
  • Spirálový tvar horního dílu radlic pro kontrolovaný tok půdy.
  • Bezúdržbové pracovní orgány opatřené plátky se slinutými karbidy pro minimální opotřebení.

Technika

Dlátový kypřič Triolent TX 400 P FIX

  1. Masivní radlice situované do 3 řad kvalitně prokypří půdu a zapraví rostlinné zbytky.
  2. Usměrňovací disky pro vytvoření jemné struktury půdy na povrchu.
  3. Zadní válec zajistí dobré zpětné utužení, rozdrobení hrud a urovnání povrchu pozemku.

Dlátový kypřič Triolent PS

  1. Masivní radlice situované do 3 řad kvalitně prokypří půdu a zapraví rostlinné zbytky.
  2. Usměrňovací disky pro vytvoření jemné struktury půdy na povrchu.
  3. Zadní válec zajistí dobré zpětné utužení, rozdrobení hrud a urovnání povrchu pozemku.

Robustní konstrukce

Zušlechtěné vysokopevnostní materiály ve spojení s technologií eXtra STEEL line jsou zárukou dlouhé životnosti našich strojů i v těch nejtěžších podmínkách.

Vysokopevnostní materiály
Na klíčových uzlech použity zušlechtěné vysokopevnostní materiály pro dlouhodobou životnost. Silně dimenzovaný rám z vysokopevnostních ocelí.
Otěruvzdorná ocel
Radlice osvědčené konstrukce jsou vyrobené z extrémně vysokopevnostních otěruvzdorných ocelí.
Zapravení rostlinných zbytků
Celoplošná podmítka po sklizni s intenzivním míchacím efektem. Výborné zapravení rostlinných zbytků do půdy.
Pružinové jištění
Odolné a bezúdržbové pružinové jištění s vysokou odjišťovací silou 450 kg.
Odjišťovací síly
Ochrana při přetížení
Účinná ochrana stroje a pracovních orgánů proti poškození.

Jednoduchá obsluha

Díky naprostému minimu seřizovacích a mazacích míst je obsluha, ovládání ale i následná údržba velmi jednoduchým úkonem, který zvládne každý.

  • Minimum seřizovacích míst.
  • Minimum mazacích míst.
Nastavení pracovní hloubky
Jednoduché nastavení pracovní hloubky dlát na válcích pomocí překlápěcích podložek.
Nastavitelné urovnávací disky
Výškově nastavitelné urovnávací disky s jednoduchým nastavováním, odpružené gumovými elementy.
Hydraulické nastavení urovnávacích disků
Volitelná výbava. Snadné a rychlé nastavení disků pohodlně z kabiny traktoru i během práce na poli.

Chytře řešená konstrukce stroje

Výhodou konstrukce tohoto stroje je jeho víceúčelovost a nastavitelnost přinášející vysokou variabilitu práce.

  • Obratný při práci na poli díky krátké kompaktní konstrukci.
  • Stabilní díky krátké konstrukci a lehké nápravě.
Otáčení na válcích
Větší stabilita a rychlost otáčení na souvrati díky možnosti otáčení na všech válcích.
Odpružené urovnávací disky
Odpružené urovnávací disky pro kvalitní srovnání povrchu půdy.
Celoplošná podmítka
Při osazení křidélky lze pole celoplošně podmítnout do hloubky až 20 cm.
Systém sklápění
Patentovaný systém sklápění umožňující stroj o záběru 7,9 m sklopit do přepravní šířky 3 m a výšky 4 m, čímž splňuje předpisy pro provoz po pozemních komunikacích.

Parametry

 Technické parametry  Jednotky Triolent
TX 300 P
Triolent
TX 400 P FIX
Triolent
TX 470 PS
Pracovní šířka mm 3 000 4 000 4 700
Transportní šířka mm 3 000 4 000 3 000
Transportní výška mm 1 400 1 400  1 400
Celková délka stroje mm  7 495 7 495  7 495
Pracovní hloubka mm 60–300 60–300 60–300
Počet radlic ks 10 14 16
Rozteč radlic mm 300 285 294
Počet řad radlic ks 3 3 3
Rozteč řad mm 780 780 780
Odjišťovací síla radlic kg 450 450 450
Světlost rámu mm  880 880 880
Průměr urovnávacích disků mm 460 460 460
Pracovní výkon ha/h  2,4–3,6 3,2–4,8 3,8–5,6
Tažný prostředek 1 kW
HP

110–165
150–225

125–190
170–255
150–220
200–300
Pracovní rychlost km/h 8–12 8–12 8–12
Maximální přepravní rychlost 4 km/h 25 25 25
Maximální svahová dostupnost ° 6 6 6
Rozměr pneu - transport   19.0/45-17  19.0/45-17  19.0/45-17
Typ brzdy / rozvod 3, 4   vzduch / dvouhadicový  vzduch / dvouhadicový  vzduch / dvouhadicový
Potřebný tlak 3 kPa 8,5 8,5 8,5
Počet hydraulických okruhů / tlak bar 2 / 200 2 / 200 3 / 200
Počet hydrospojek / typ   4 / ISO 12,5 4 / ISO 12,5 6 / ISO 12,5
Požadavek na závěs traktoru    TBZ kat. 3 a 4; spodní závěs K80; oko Ø 40, 50, 70 mm
Hmotnost stroje 2 kg 3 750 4 260 4 620
 Technické parametry  Jednotky Triolent
TX 600 PS
Triolent
TX 800 PS
Triolent
TX 1050 PS
Pracovní šířka mm 6 200 7 900 10 500
Transportní šířka mm 3 000 3 000 3 000
Transportní výška mm 3 300 4 000 4 000
Celková délka stroje mm 7 495 7 495 7 495
Pracovní hloubka mm 60–300 60–300 60–200
Počet radlic ks 19 25 31
Rozteč radlic mm 326 316 339
Počet řad radlic ks 3 3 3
Rozteč řad mm 780 780 780
Odjišťovací síla radlic kg 450 450 450
Světlost rámu mm  880 880 600
Průměr urovnávacích disků mm 460 460 400
Pracovní výkon ha/h 4,8–7,2 6,4–9,6 8,4–12,6
Tažný prostředek 1 kW
HP
245–370
330–500
295–440
400–600
370–550
500–750
Pracovní rychlost km/h 8–12 8–12 8–12
Maximální přepravní rychlost 4 km/h 25 25 25
Maximální svahová dostupnost ° 6 6 6
Rozměr pneu - transport   19.0/45-17 19.0/45-17 550/45-22,5
Typ brzdy / rozvod 3, 4   vzduch / dvouhadicový vzduch / dvouhadicový vzduch / dvouhadicový
Potřebný tlak 3 kPa 8,5 8,5 8,5
Počet hydraulických okruhů / tlak bar 3 / 200 3 / 200 3 / 200
Počet hydrospojek / typ   6 / ISO 12,5 6 / ISO 12,5 6 / ISO 12,5
Požadavek na závěs traktoru   TBZ kat. 3 a 4; spodní závěs K80; oko Ø 40, 50, 70 mm
Hmotnost stroje 2 kg 6 750 7 550 11 800


1 Doporučený tažný prostředek, skutečná tahová síla se může výrazně měnit podle hloubky zpracování, půdních podmínek, svahovitosti pozemku, opotřebení pracovních orgánů a jejich seřízením.
2 Hmotnost stroje s LTX válcem.
3 Alternativa hydraulické brzdy / provozní tlak 130 ± 5 bar.
4 Přeprava / brzdová soustava: Dodržujte národní ustanovení platná pro přepravu strojů po veřejných komunikacích. Ověřte si zákonná ustanovení platná v dané zemi a předpisy o maximálních přípustných celkových hmotnostech a zatížení náprav a také o nezbytném případném použití brzdové soustavy. Pokud máte další otázky, kontaktujte našeho obchodního zástupce.

PS - polonesený sklápěný stroj


Naše produkty neustále zlepšujeme a inovujeme, abychom poskytli co nejlepší řešení pro současné technologické trendy a vyhověli požadavkům zákazníků. Z tohoto důvodu mohou být některé z nabízených produktů vyrobeny odlišně, než jsou uvedeny na webových stránkách. Závazné specifikace a parametry stroje budou potvrzeny při objednání.

Výbava

Fotogalerie

Video

Soubory

Příslušenství

Válce

Diskový válec SDR
Průměr  580 mm
Hmotnost 220 kg/m
Dvojitý ring válec DRR
Průměr  540/540 mm
Hmotnost 195 kg/m
Dvojitý válec DR
Průměr  400/350 mm
Hmotnost 180 kg/m
LTX válec
Průměr  586 mm
Hmotnost 200 kg/m
Ring válec RR
Průměr  520 mm
Hmotnost 160 kg/m
V válec VR
Průměr  600 mm
Hmotnost 175 kg/m
Dvojitý V-ring DVR
Průměr  550/550 mm
Hmotnost 180 kg/m

Velmi důležitá je správná volba typu zadního válce, který se velkou měrou podílí na výsledné kvalitě zpracování. Válec půdu zpětně utuží a dále rozdrobí a urovná. Výběr typu válce závisí na typu půdy a způsobu využívání stroje.

Válec Dvojitý
DR
 Ring
RR
Dvojitý ring
DRR
LTX
Drobení ●●●○ ●●●○ ●●●○ ●●○○
Pěchování ●●●○ ●●●● ●●●● ●●●●
Hloubkové vedení ●●●● ●●●● ●●●● ●●●●
Odolnost proti ucpávání ●●●○ ●●●● ●●●● ●●●○
Vhodnost do kamenitých půd ●●●○ ●●●○ ●●●○ ●●●○
Vhodnost do mokrých půd ●●○○ ●●●● ●●●● ●●●●
Těžké půdy ●●●● ●●●● ●●●● ●●●●
Střední půdy ●●●● ●●●● ●●●●  ●●●●
Lehké půdy ●●●● ●●●● ●●●●  ●●●○



Válec Diskový
SDR
VR Dvojitý V-ring
DVR
Drobení  ●●●○ ●●●○ ●●●○
Pěchování ●●●● ●●●● ●●●●
Hloubkové vedení ●●●● ●●●● ●●●●
Odolnost proti ucpávání  ●●●○ ●●●● ●●●●
Vhodnost do kamenitých půd  ●●●○ ●●●○ ●●●○
Vhodnost do mokrých půd ●●●● ●●●● ●●●●
Těžké půdy ●●●● ●●●● ●●●●
Střední půdy ●●●● ●●●● ●●●●
Lehké půdy  ●●●○ ●●●● ●●●●

Dláta

Dláto 75 CARBIDE
Šířka radlice  75 mm
Tloušťka radlice 15 mm
Tvrdost tělesa radlice  až 55 HRC
Tvrdost SK plátku  až 92 HRA
Životnost radlice + 100-200 %
Dláto 75 MULTICARBIDE
Šířka radlice  75 mm
Tvrdost tělesa radlice  až 55 HRC
Tvrdost SK plátku  až 92 HRA
Životnost radlice + 150-400 %
Dláto 75 MULTICARBIDE PRO
Šířka radlice  75 mm
Tvrdost tělesa radlice  až 55 HRC
Tvrdost SK plátku  až 92 HRA
Životnost radlice + 200-500 %
Dláto 40 CARBIDE
Šířka radlice  40 mm
Tloušťka radlice 25 mm
Tvrdost tělesa radlice  až 55 HRC
Tvrdost SK plátku  až 92 HRA
Životnost radlice + 100-200 %
Spotřeba nafty - 10 %


Varianty závěsů

Sada čepů pro závěs TBZ kategorie 4
Závěs TBZ kategorie 3
Oko do spodního závěsu Ø 40 mm, Ø 50 mm, Ø 70 mm
Závěs K80 ø 80 mm

Volitelná výbava

Jištění střižným šroubem

Pro použití do půd bez kamení.

Micro Drill

Výsev jemných semen.

Dvouhadicové jednookruhové vzduchové brzdy
Odjištění pracovních orgánů dvojitou tlačnou pružinou
Hydraulické brzdy
Křídlo levé
Křídlo pravé
