DIGGER Hloubkový kypřič

Kypření až 50 cm s intenzivním mícháním

Poptat u dealera Náhradní díly

Hloubkový kypřič Digger

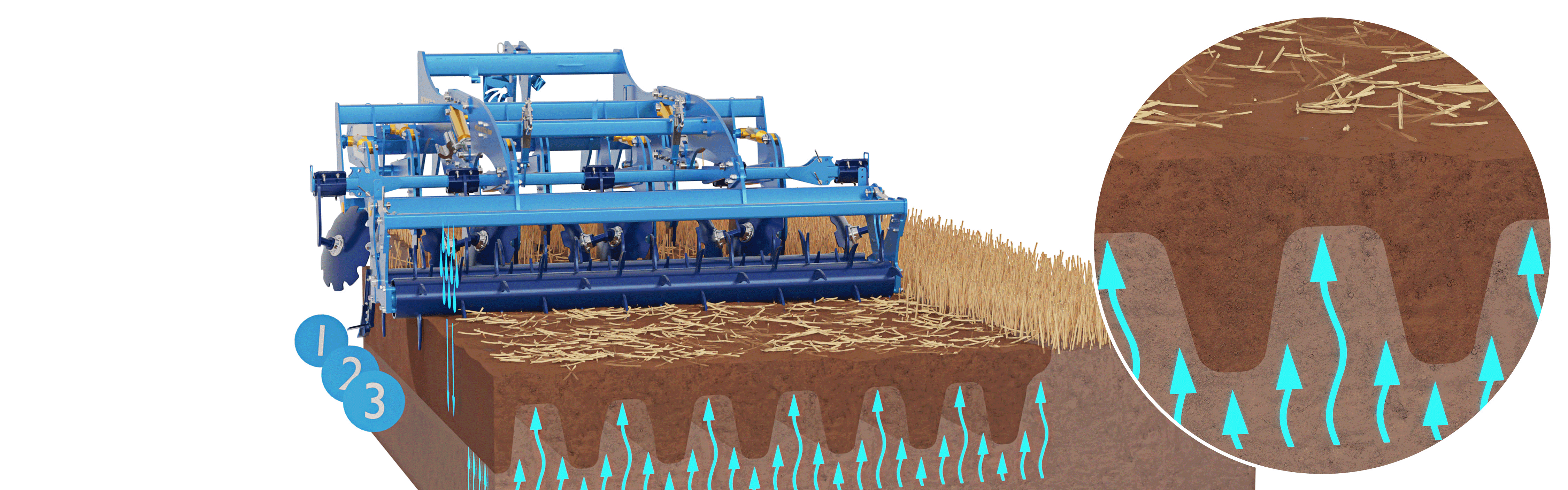

Technologie

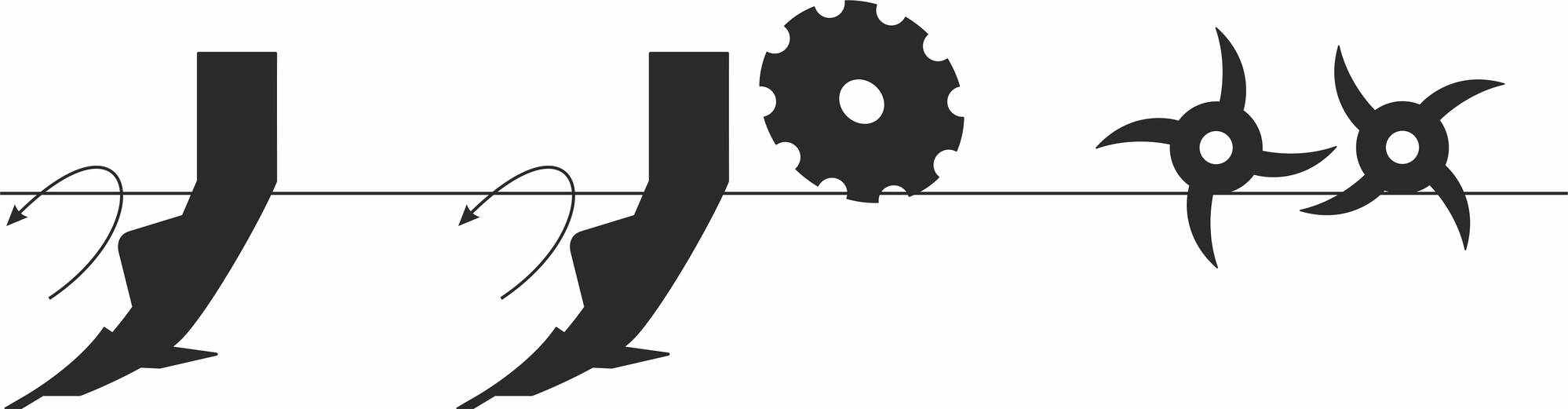

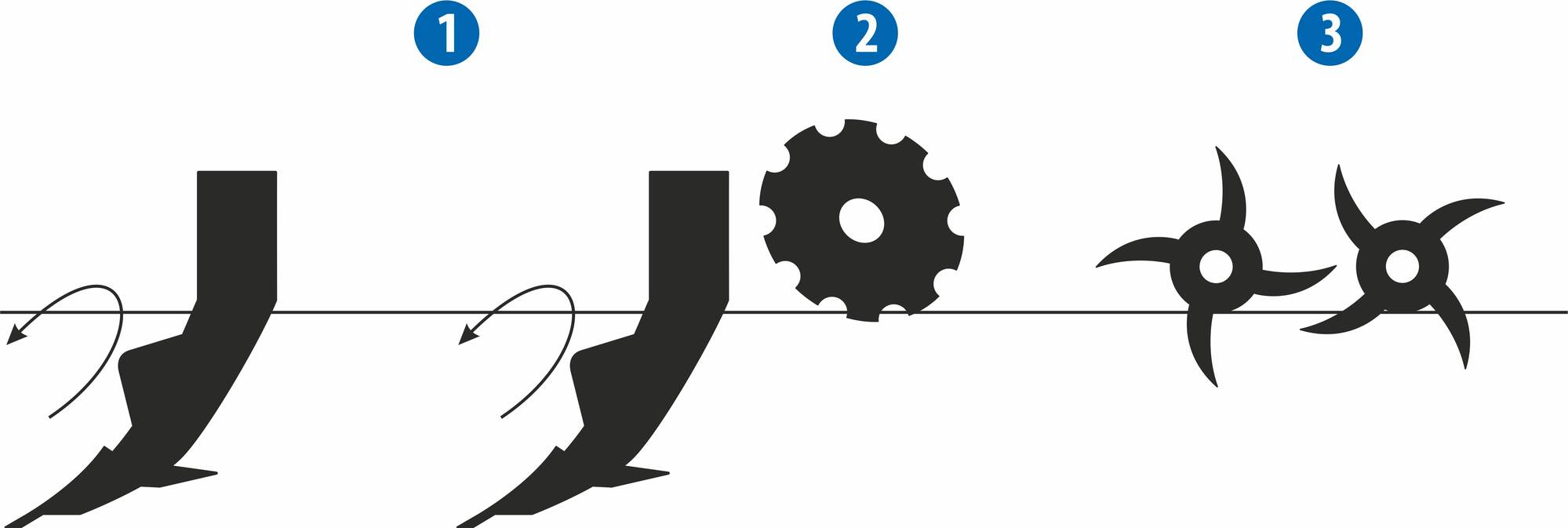

1	Zóna hlubokého kypření a promíchání rostlinných zbytků. Hloubka kypření 25–50 cm. Speciální tvar kypřících dlát zajišťuje výborné vnikání i do silně utužených půd s velmi nízkým tahovým odporem. Kypřící dláta jsou ve dvou řadách. V extrémních podmínkách lze pracovat pouze s jednou řadou dlát a tím snížit tahový odpor.
2	Zóna urovnání hrůbků. Urovnávací disky také zvyšují efekt zapravení rostlinných zbytků.
3	Zóna drobení hrud a zpětného utužení půdy. Optimální zpětné utužení půdy zajišťuje dobré vsakování srážek i vzlínání půdní vláhy k povrchu.

Uložení hnojiva

Hnojivo je ukládáno pod povrch, do zpracovaného půdního profilu do dvou horizontů.

Vysoký výkon

Nový tvar radlic má velmi nízký tahový odpor a umožňuje vysokou pracovní rychlost až 12 km/h.
Radlice hladce vnikají do půdy, půdu prokypří bez promíchání s podorničím tzv. biologicky neaktivní půdou.
Možnost zvednutí jedné řady radlic v těžkých podmínkách, jako jsou mokřiny, souvratě či rozorávka cest po sklizni.
2 řady radlic zajišťují velmi dobrou stabilitu stroje a přesného hloubkového vedení bez nutnosti použití kopírovacích kol. Vysoká světlost rámu 750 mm zajišťuje výbornou průchodnost.

Dvě varianty zpracování půdy

Hluboké zónové prokypření s částečným promícháním

Kypřící dláta s optimalizovanou geometrií zajistí hluboké zónové prokypření pro zvýšení vsakování vody.

Rozrušení podorniční vrstvy bez promíchání půdy.

Nemíchací dláto je ideální pro rozrušení zhutnělé vrstvy a obnovení vsakování půdy na zamokřených pozemcích bez aktivního promíchání vrstev půdy.

Technika

Příklady možných konfigurací

Hloubkový kypřič Digger N – mechanické nastavení hloubky

Masivní míchací radlice s mechanickým jištěním situované do dvou řad s mechanickým nastavením hloubky; hydraulicky nastavitelné urovnávací disky; zadní dvojitý DSR válec dokonale rozdrobí hrudy a optimálně zpětně utuží půdu.

Hloubkový kypřič Digger N

Masivní míchací radlice s hydraulickým jištěním a možností zvedáním radlic situované do dvou řad s hydraulickým nastavením hloubky; hydraulicky nastavitelné urovnávací disky; zadní dvojitý DSR válec s přídavnými bočními válci dokonale rozdrobí hrudy a optimálně zpětně utuží půdu.

Hloubkový kypřič Digger N

Masivní míchací radlice s mechanickým jištěním situované do dvou řad s hydraulickým nastavením hloubky; mechanicky nastavitelné urovnávací disky; zadní dvojitý DSR válec dokonale rozdrobí hrudy a optimálně zpětně utuží půdu.

Hloubkový kypřič Digger P

Opěrná kopírovací kola; masivní míchací radlice s hydraulickým jištěním a možností zvedáním radlic situované do dvou řad s hydraulickým nastavením hloubky; hydraulicky nastavitelné urovnávací disky; zadní dvojitý DSR válec a pneumatikový pěch dokonale rozdrobí hrudy a optimálně zpětně utuží půdu.

Zušlechtěné vysokopevnostní materiály ve spojení s technologií eXtra STEEL line jsou zárukou dlouhé životnosti našich strojů i v těch nejtěžších podmínkách.

Varianty konceptu Digger

1 Digger N

jištění střižným segmentem

4 Digger N Fert+ COMPACT

integrovaný zásobník hnojiva, přihnojování do 2 horizontů

2 Digger N

hydraulické jištění

5 Digger P Fert+ COMPACT

oj a zadní válec, integrovaný zásobník hnojiva, přihnojování do 2 horizontů

3 Digger N Fert+

přední zásobník hnojiva, přihnojování do 2 horizontů

6 Digger P HW

doplňkový nosič s nápravou, zásobník hnojiva, přihnojování do 2 horizontů

Varianty stroje

Díky různým variantám je tento stroj schopný vyhovět rozdílným požadavkům podle vašich potřeb. Podívejte se na varianty, které u nás můžete dostat.

Základní varianty stroje

Digger N - Základní varianta

Stroj s hydraulickým jištěním radlic pro hluboké zónové prokypření s částečným promícháním, s urovnávacími disky, s dvojitým hrotovým válcem DSR

Digger N - Základní varianta

Stroj s hydraulickým jištěním radlic pro rozrušení podorniční vrstvy bez promíchání půdy, s urovnávacími disky, s diskovým válcem SDR určeným pro technologii strip-till

Digger N - Bez urovnávacích disků

Stroj s hydraulickým jištěním radlic pro hluboké zónové prokypření s částečným promícháním, bez urovnávacích disků, s dvojitým hrotovým válcem DSR

Digger N - Bez urovnávacích disků

Stroj s hydraulickým jištěním radlic pro rozrušení podorniční vrstvy bez promíchání půdy, bez urovnávacích disků, s diskovým válcem SDR určeným pro technologii strip-till

Digger N - Mechanické jištění

Stroj s mechanickým jištěním radlic pro hluboké zónové prokypření s částečným promícháním, s urovnávacími disky, s dvojitým hrotovým válcem DSR

Digger N - Mechanické jištění bez urovnávacích disků

Stroj s mechanickým jištěním radlic pro hluboké zónové prokypření s částečným promícháním, bez urovnávacích disků, s dvojitým hrotovým válcem DSR

Varianty stroje s přihnojováním do 2 horizontů

Digger N Fert+

Stroj s předním zásobníkem hnojiva a přihnojováním do 2 horizontů.

Digger N Fert+ Compact

Stroj s integrovaným zásobníkem hnojiva a přihnojováním do 2 horizontů.

Digger P Fert+ Compact

Polonesená varianta stroje vybavená ojí a zadním pneumatikovým válcem. S integrovaným zásobníkem hnojiva a přihnojováním do 2 horizontů.

Digger P HW

Polonesená varianta stroje s doplňkovým nosičem zásobníku hnojiva s nápravou, přihnojování do 2 horizontů.

Digger Strip

Dláta ve dvou řadách kypří půdu v pásech.

Masivní pracovní orgány se zvýšenou odolností.

Dláta s plátky ze slinutých carbidů.

Diskový válec SDR utužuje půdu jen v prokypřených pásech.

Robustní konstrukce

Jištění radlic

Radlice jsou hydraulicky jištěny odjišťovací silou na špici 1 100 kg, případně je možné zvolit variantu s mechanickým jištěním.

Mechanické jištění radlic

Varianta s mechanickým jištěním radlic - v případě příliš vysokého odporu dojde k přestřižení jistícího segmentu.

Zvýšená životnost radlic

Hroty radlic jsou osazeny plátky ze slinutých karbidů pro zajištění dlouhé životnosti, nízkému opotřebení a zachování optimální geometrie radlic.

Urovnávací disky

Urovnávací disky usměrňují zpracovanou půdu před zadními hrotovými válci a současně zajišťují precizní urovnání brázd.

Válec

Zadní dvojitý hrotový válec pro jemné zpracování hrud zachovává půdu v kvalitě jako po předseťové přípravě v minimalizačních technologiích nebo jako základní podzimní zpracování půdy pro jařiny.

Radlice

Radlice s křídly velmi dobře zapraví rostlinné zbytky a urovnávací disky a dvojitý hrotový válec brázdy precizně urovná.

Varianta s dvojitým ring válcem

Digger - mechanické jištění radlic

Mechanicky jištěné radlice ve dvou řadách jsou určeny pro lehké až střední půdy bez kamenů.

Robustní uložení radlic je bezúdržbové a zajišťuje maximální spolehlivost.

V případě přetížení dojde k přestřižení jistícího segmentu.

Bezpečný transport po pozemních komunikacích.

Jednoduchá obsluha

Díky naprostému minimu seřizovacích míst je obsluha, ovládání ale i následná údržba velmi jednoduchým úkonem, který zvládne každý.

Nastavení hloubky

Jednoduché nastavení pracovní hloubky pomocí překlápěcích podložek. V pracovní poloze je stroj opřený o zadní dvojitý hrotový válec.

Nastavení výšky disků

Základní nastavení výšky urovnávacích disků je automatické přes paralelogram uchycení zadního válce. Mechanické nastavení slouží k preciznímu doladění.

Hydraulické ovládání disků

Pro ještě větší komfort obsluhy je stroj možné vybavit hydraulickým ovládáním urovnávacích disků (volitelná výbava).

Nastavení přítlaku

Jednoduché mechanické nastavení přítlaku 1. řady hrotového dvojitého válce. Přítlakem se reguluje intenzita drobení hrud. Válec je osazen bezúdržbovými ložisky s vysokou úrovní zakrytování.

Přizvednutí radlic

Pro lokálně více utužené půdy, je možné přizvednout přední řadu radlic, a tím dočasně snížit tahový odpor stroje. Přizvednutí radlic je také výhodné pro jednoduché samočištění prostoru mezi radlicemi.

Poloha křídel

Polohu křídel je možné výškově nastavit do třech poloh, a tím docílit optimálního zapravení rostlinných zbytků pro různé hloubky zpracování.

Boční deflektory

Pro preciznější napojení jízd je stroj možné opatřit bočními deflektory, které jsou výškově natavitelné a automaticky kopírují terén.

Kulové ventily

Pro snazší odpojení hydraulických okruhů jištění radlic, při odstavení stroje jsou tyto okruhy opatřeny kulovými ventily.

Snadné nastavení krajních urovnávacích disků

Krajní urovnávací disky jsou jednoduše nastavitelné pomocí čepu - pro precizní napojování jízd.

Parametry

Základní varianty stroje

Technické parametry	Jednotky	Digger 3 N	Digger 4 NS	Digger 4 N FIX
Pracovní šířka	mm	2 900	3 900	3 900
Transportní šířka	mm	2 990	2 990	3 990
Transportní výška	mm	1 790	2 600	1 790
Celková délka stroje	mm	3 520–4 000	3 520–4 000	3 520–4 000
Pracovní hloubka	mm	250–500	250–500	250–500
Počet radlic	ks	5 / 7	9	9
Rozteč radlic	mm	572 / 425	425	425
Počet řad radlic	ks	2	2	2
Rozteč řad	mm	950	950	950
Šířka radlice s křídly	mm	295	295	295
Světlost rámu	mm	750	750	750
Pracovní výkon	ha/h	2,4–3,6	3,1–4,7	3,1–4,7
Tažný prostředek ¹	kW HP	180–270 240–360	240–360 330–450	240–360 330–450
Pracovní rychlost	km/h	8–12	8–12	8–12
Maximální svahová dostupnost	°	11	11	11
Požadavek na závěs traktoru		TBZ kat. 3 a 4	TBZ kat. 3 a 4	TBZ kat. 3 a 4
Hmotnost stroje	kg	2 200–2 800	3 000–3 900	2 900–3 700

Varianty stroje s přihnojováním do 2 horizontů

Technické parametry	Jednotky	Digger 3 N Fert+	Digger 4 NS Fert+	Digger 4 N FIX Fert+	Digger 3 N Fert+ Compact	Digger 4 N FIX Fert+ Compact	Digger 3 P Fert+ Compact	Digger 4 P FIX Fert+ Compact	Falcon HW + Digger 3 N Fert+	Falcon HW + Digger 4 NS Fert+	Falcon HW + Digger 4 N FIX Fert+	Falcon HW
Pracovní šířka	mm	2 900	3 900	3 900	2 990	3 990	2 990	3 990	2 900	3 900	3 900	–
Transportní šířka	mm	2 990	2 990	3 990	2 990	3 990	2 990	3 990	2 990	2 990	3 990	2 990
Transportní výška	mm	2 790	2 600	2 790	3 500	3 500	3 500	3 500	2 790	–	2 790	2 600
Celková délka stroje	mm	3 520–4 000	3 520–4 000	3 520–4 000	3 645–4 125	3 645–4 125	7 720	7 720	10 980	10 980	10 980	7 500
Pracovní hloubka	mm	250–500	250–500	250–500	250–500	250–500	250–500	250–500	250–500	250–500	250–500	–
Objem zásobníku	l	–	–	–	2 000	2 000	2 000	2 000	5 000	5 000	5 000	5 000
Rozsah dávkování hnojiva	kg/ha	–	–	–	70–300	70–300	70–300	70–300	70–300	70–300	70–300	70–300
Počet radlic	ks	7	9	9	7	9	7	9	7	9	9	–
Rozteč radlic	mm	425	425	425	425	425	425	425	425	425	425	–
Počet řad radlic	ks	2	2	2	2	2	2	2	2	2	2	–
Rozteč řad	mm	950	950	950	950	950	950	950	950	950	950	–
Šířka radlice s křídly	mm	295	295	295	295	295	295	295	295	295	295	–
Světlost rámu	mm	750	750	750	750	750	750	750	750	750	750	–
Pracovní výkon	ha/h	2,4–3,6	3,1–4,7	3,1–4,7	2,4–3,6	3,4–4,7	2,4–3,6	3,4–4,7	2,4–3,6	3,1–4,7	3,1–4,7	–
Tažný prostředek ¹	kW HP	180–270 240–360	240–360 330–450	240–360 330–450	180–270 240–360	240–360 330–450	220–330 300–450	265–400 360–540	220–300 300–450	265–400 360–540	265–400 360–540	–
Pracovní rychlost	km/h	8–12	8–12	8–12	8–12	8–12	8–12	8–12	8–12	8–12	8–12	–
Maximální svahová dostupnost	°	11	11	11	11	11	11	11	11	11	11	11
Rozměr pneu - transport		–	–	–	–	–	–	–	650/65R-30,5	650/65R-30,5	650/65R-30,5	650/65R-30,5
Požadavek na závěs traktoru		TBZ kat. 3 a 4					TBZ kat. 3 a 4; spodní závěs K80; oko Ø 50, 70 mm		TBZ kat. 3 a 4			TBZ kat. 3 a 4; spodní závěs K80; oko Ø 50, 70 mm
Hmotnost stroje	kg	2 250–2 850	–	2 950–3 750	2 860–3 460	3 800–4 600	6 900–7 500	7 900–8 700	7 750–8 670	8 550–9 800	8 450–9 570	5 500–5 820

¹ Doporučený tažný prostředek, skutečná tahová síla se může výrazně měnit podle hloubky zpracování, půdních podmínek, svahovitosti pozemku, opotřebení pracovních orgánů a jejich seřízením.

Přeprava / brzdová soustava: Dodržujte národní ustanovení platná pro přepravu strojů po veřejných komunikacích. Ověřte si zákonná ustanovení platná v dané zemi a předpisy o maximálních přípustných celkových hmotnostech a zatížení náprav a také o nezbytném případném použití brzdové soustavy. Pokud máte další otázky, kontaktujte našeho obchodního zástupce.

Naše produkty neustále zlepšujeme a inovujeme, abychom poskytli co nejlepší řešení pro současné technologické trendy a vyhověli požadavkům zákazníků. Z tohoto důvodu mohou být některé z nabízených produktů vyrobeny odlišně, než jsou uvedeny na webových stránkách. Závazné specifikace a parametry stroje budou potvrzeny při objednání.

Výbava

Příslušenství

Válce

Dvojitý ring válec DRR

Průměr	540/540 mm
Hmotnost	195 kg/m

Diskový válec SDR

Průměr	580 mm
Hmotnost	220 kg/m

Diskový válec SDR

Průměr	580 mm
Hmotnost	200 kg/m

Dvojitý hrotový válec DSR

Průměr	570/570 mm
Hmotnost	175 kg/m

Přídavný boční válec

Velmi důležitá je správná volba typu zadního válce, který se velkou měrou podílí na výsledné kvalitě zpracování. Válec půdu zpětně utuží a dále rozdrobí a urovná. Výběr typu válce závisí na typu půdy a způsobu využívání stroje.

Válec	Dvojitý ring DRR	Diskový SDR	Dvojitý hrotový DSR
Drobení	●●●○	●●●○	●●○○
Pěchování	●●●●	●●●●	●●●○
Hloubkové vedení	●●●●	●●●●	●●●●
Odolnost proti ucpávání	●●●●	●●●○	●●●●
Vhodnost do kamenitých půd	●●●○	●●●○	●●●○
Vhodnost do mokrých půd	●●●●	●●●●	●●●●
Těžké půdy	●●●●	●●●●	●●●●
Střední půdy	●●●●	●●●●	●●●●
Lehké půdy	●●●●	●●●○	●●●○
