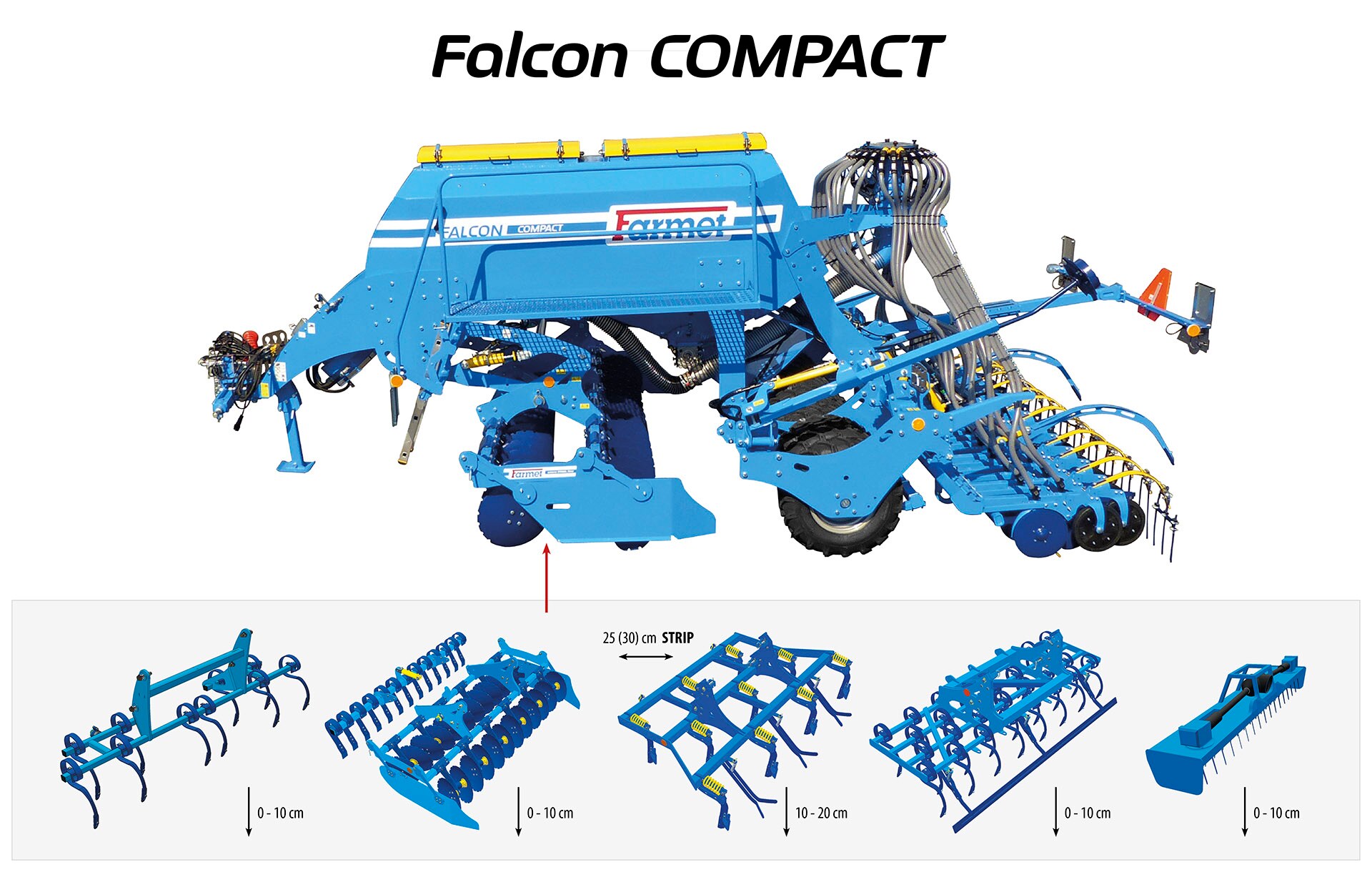

Secí stroj Falcon Compact

Široké možnosti aplikace hnojiv a setí plodin v jedné operaci

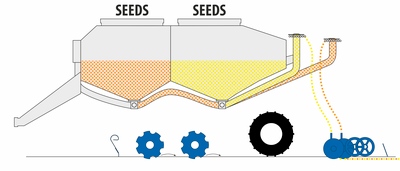

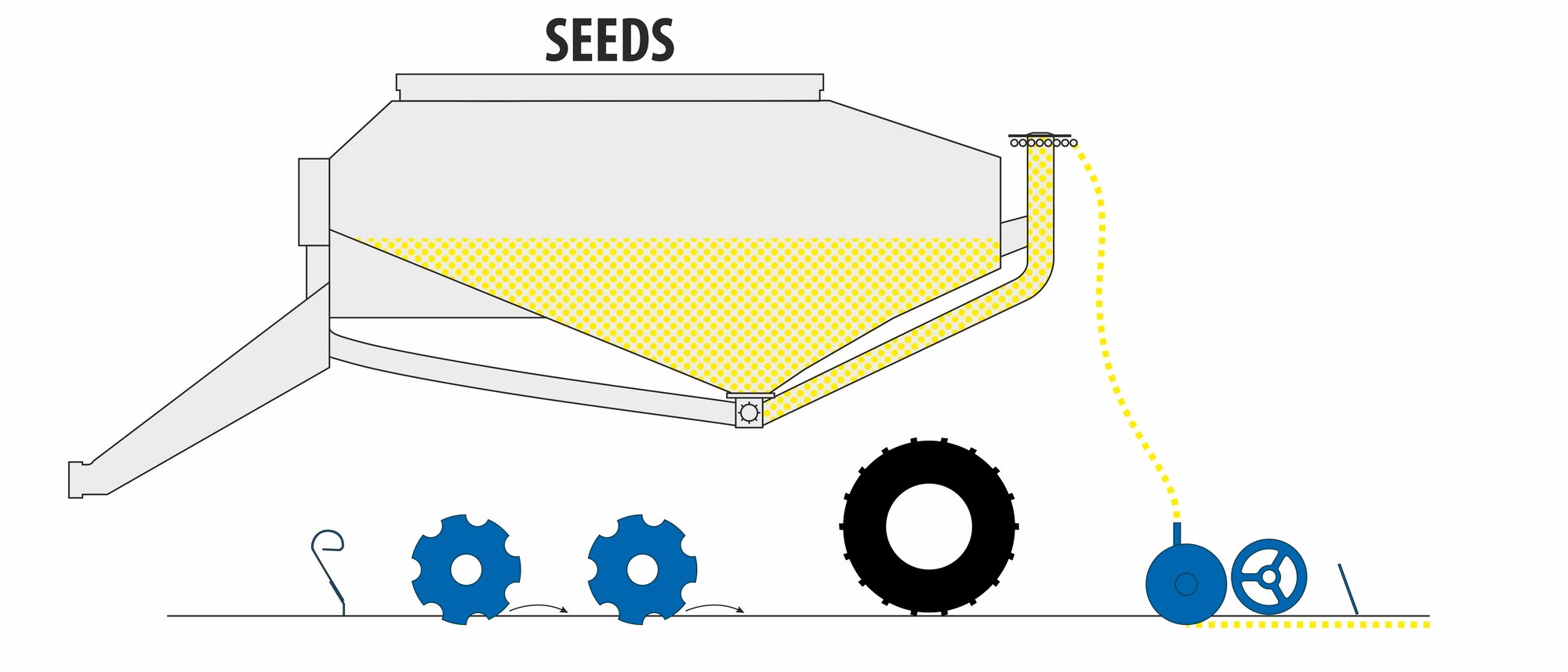

Varianta FertS

Varianta Fert+

Srovnání secích strojů Falcon PRO a Falcon Compact

Technologie

Falcon Compact: Široké pneumatiky pro rozteč 125 / 167 mm

Falcon Compact: Úzké pneumatiky pro rozteč 150 mm

1 Zóna základního urovnání povrchu půdy. Precizně urovnaný povrch půdy umožňuje následné rovnoměrné kypření a utužení seťového lůžka.
2 Zóna předzpracování půdy. Předzpracování půdy může být prováděno různými pracovními nástroji, a to celoplošně do hloubky setí nebo zónově do hloubky až 10 cm. Předzpracování půdy zajišťuje provzdušnění, urovnání a optimální prokypření. Dochází také k optimálnímu rozptýlení rostlinných zbytků.
3 Zóna ukládání hnojiv. Granulovaná hnojiva jsou ukládána do kořenové zóny budoucích rostlin, a to buď přímo pod každý řádek nebo mezi dva řádky.
4 Zóna zpětného utužení půdy a obnovení hloubkové kapilarity. Hloubkové utužení zajistí účinné vzlínání půdní vody k povrchu půdy i v sušších podmínkách.
5 Zóna tvorby seťového lůžka a ukládání osiva. Dvojdiskové secí botky účinně vytváří utužené seťové lůžko (V drážku) a precizně ukládají osivo do požadované hloubky. Díky vysokému přítlaku lze na secí botky přenést až 70% hmotnosti celého stroje. Utužené seťové lůžko a V drážka zajišťují výborný kontakt osiva s půdou a půdní vodou.
6 Zóna bočního přimáčknutí osiva. Kopírovací kolečko stlačí V drážku s osivem, díky čemuž dojde k bočnímu přimáčknutí osiva k půdě. Nad osivem zůstává kyprý prostor pro snadné vzcházení rostlin.
7 Zóna zakrytí osiva a urovnání povrchu půdy. Integrovaný prutový zavlačovač zajistí výborné zakrytí osiva a precizní urovnání povrchu půdy.

Plně elektronické řízení a kontrola funkcí secího stroje

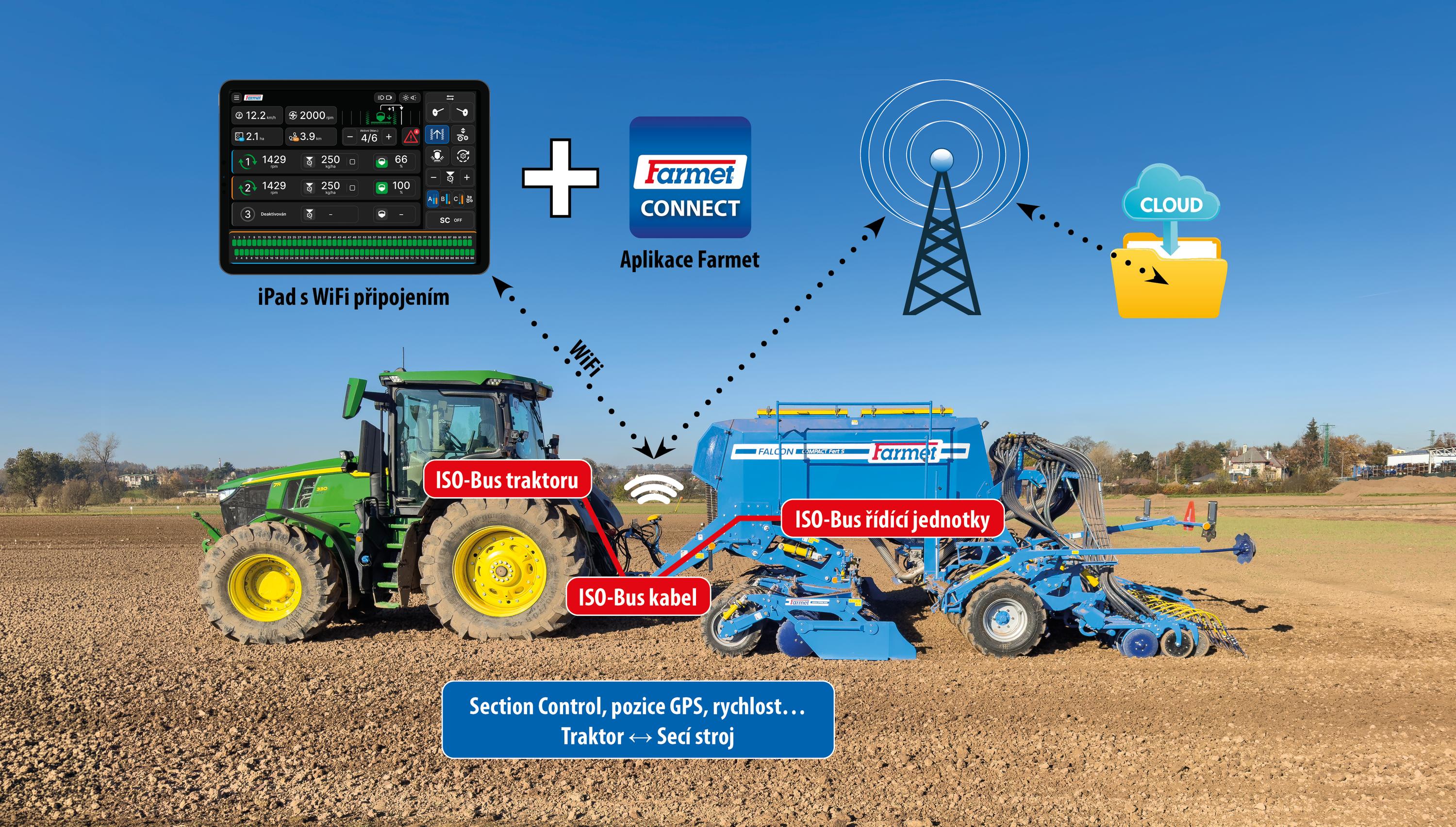

ISO bus elektronický systém s terminálem iPad
Elektricky poháněné dávkovací zařízení s plně automatickým řízením výsevu dle aktuální pracovní rychlosti.
Optoelektronická kontrola toku osiva ke každé secí botce.

Section Control - řízené vypínání sekcí

  • Optimální výsev klínů a souvratí bez přesevů a vynechávek.
  • Libovolné velikosti vypínacích sekcí.
  • Minimální sekce = 1 secí botka.
  • Výsev souvratí až po zasetí honu. Rovnoměrné a kvalitní založení porostu.
  • Úspora osiva.
  • ISO-BUS kompatibilní elektronika.

Variabilní dávkování hnojiva a osiva

Technika

Secí stroj Falcon Compact

  1. Dvouřadá předzpracující disková sekce.
  2. Pneumatikový válec pro optimální zpětné utužení půdy.
  3. Secí dvojdiskové botky s pevnou roztečí 125 / 150 / 167 mm.

Falcon Compact je určen pro výsev všech běžných plodin o rozteči 125 / 150 / 167 mm, jako je většina obilovin, luskovin, zelené hnojení, ale také některé jeteloviny a olejniny do nepřipravené půdy.

Falcon Compact zajistí jedním přejezdem předseťovou přípravu půdy, přípravu seťového lůžka, zpětné utužení půdy a spolehlivý výsev v širokém rozsahu výsevu 0,5 – 350 kg/ha.

Falcon Compact je určen pro výsev všech běžných plodin o rozteči 125 / 150 / 167 mm, jako je většina obilovin, luskovin, zelené hnojení, ale také některé jeteloviny a olejniny do nepřipravené půdy.

Falcon Compact zajistí jedním přejezdem předseťovou přípravu půdy, přípravu seťového lůžka, zpětné utužení půdy a spolehlivý výsev v širokém rozsahu výsevu 0,5 – 350 kg/ha.

Velký přítlak secích botek: až 120 kg

Vysoký výkon a kvalita práce

  • Nízký tahový odpor díky nízké hmotnosti.
  • Malé prostoje pro plnění zásobníků díky velikému objemu.
  • Rychlé otáčení na souvrati díky krátké kompaktní konstrukci.
  • Přesné hloubkové vedení s rovnoměrným utužením půdy.
  • Urovnání a utužení povrchu před každou secí botkou.
  • Nízký tahový odpor díky nízké hmotnosti.
  • Malé prostoje pro plnění zásobníků díky velikému objemu.
  • Rychlé otáčení na souvrati díky krátké kompaktní konstrukci.
  • Přesné hloubkové vedení s rovnoměrným utužením půdy.
  • Urovnání a utužení povrchu před každou secí botkou.

Vysoká pracovní rychlost: 10─20 km/h

Odlehčená ale robustní konstrukce

Konstrukce z vysokopevnostní oceli eXtra STEEL line je zárukou dlouhé životnosti strojů i v těch nejtěžších podmínkách z důvodů vysoké pružnosti konstrukce a nízké hmotnosti stroje.

Masivní kompaktní konstrukce
Zkrácená, velmi kompaktní a pevná konstrukce.
Velký zásobník
Jednokomorový zásobník o objemu 2 800─5 000 litrů s pohodlným přístupem a velkým vstupním otvorem.
Bezúdržbová ložiska
Bezúdržbové uložení všech disků o průměru 490 mm zajišťující provoz stoje bez nutnosti domazávání s pryžovou ochranou proti přetížení.
Bezúdržbové uložení botek
Odolné a bezúdržbové pryžové uložení secích botek pro přizpůsobení se terénu s jištěním proti přetížení.

Jednoduchá obsluha

Díky naprostému minimu seřizovacích a mazacích míst je obsluha, ovládání ale i následná údržba velmi jednoduchým úkonem, který zvládne každý.

  • Snadné nastavení hloubky setí, přítlaku botek a výsevné dávky.
  • Jednoduchý elektronický systém s intuitivním ovládáním.
  • Minimum seřizovacích míst.
  • Minimum mazacích míst.
Snadné plnění zásobníku osivem
Široká a dlouhá obslužná lávka pro bezpečné a pohodlné plnění zásobníku osivem.
Nastavitelné boční deflektory
Výškově a podélně stavitelné boční deflektory pro usměrnění zpracované půdy a plynulé napojení jednotlivých jízd.
Nastavení pracovní hloubky předzpracující sekce
Jednoduché nastavení pracovní hloubky dle přehledné tabulky pomocí vymezovacích podložek na pístnicích.
Dávkovač Farmet
Moderní válečkový dávkovač s výměnnými válečky.
Nastavení hloubky setí
Velice jednoduché a rychlé nastavení požadované hloubky setí.
Jednoduché seřízení zavlačovačů
Nastavení přítlaku zavlačovačů změnou polohy čepu s možností zavlačovače zvednout a při setí je nepoužívat.

Chytře řešená konstrukce stroje

Kompaktní konstrukce
Konstrukce stroje je kompaktnější a současně lehčí při zachování vysokých požadavků na pevnost a odolnost stroje i v nejtěžších podmínkách.
Přední flexi-board
Páskový smyk flexi-board velmi dobře urovnává povrch pole a ovládá se hydraulicky. Jedná se o volitelnou výbavu stroje.
Přední pneumatikový pěch
Pneumatikový válec ze zesílených pneumatik pro přídavné utužení půdy . Jedná se o volitelnou výbavu stroje.
Předseťová příprava
Dvouřadá předzpracující disková sekce povrch půdy perfektně příčně urovná a prokypří na hloubku seťového lůžka.
Slupice s 2 disky
Disky předzpracující sekce jsou uloženy v páru na jedné slupici. Robustní a široké pryžové uložení spolehlivě chrání pracovní orgány proti poškození.
Optimální zpětné utužení půdy
Před každou secí botkou je pneumatikový válec ze zesílených pneumatik. Pneumatiky mají speciální design odolný proti nalepování vlhké hlíny.
Secí botka
Možnost nastavení různých hloubek setí na sudých a lichých botkách.
Secí dvojdiskové botky
Díky osvědčené konstrukci velmi dobře vnikají do půdy i v podmínkách vysokého obsahu rostlinných zbytků a společně s přítlačným kolečkem zajistí výsev do stanovené hloubky.

Válečkové dávkovače hnojiva

Válečkový dávkovač FertS
Moderní válečkový dávkovač s výměnnými válečky. Vedení hnojiva přímo k osivu.

Parametry

 Technické parametry  Jednotky Falcon 3 Compact Falcon 4 Compact Falcon 4 FIX Compact Falcon 6 Compact Falcon 7,2 Compact
Pracovní šířka mm 3 000 4 000 4 000 6 000 7 200
Transportní šířka mm 3 000 3 000 4 000 3 000 3 000
Transportní výška mm 2 800 2 800 2 800 2 800 2 800
Celková délka stroje mm 7 000  7 000 7 000  7 000 7 000
Pracovní hloubka mm 0─100 0─100 0─100 0─100 0─100
Objem zásobníku bez přihnojení l 2 800 2 800 2 800 4 000 4 000
Objem zásobníku s přihnojením
(rozdělení 40:60)
l 4 000 4 000 4 000 5 000 5 000
Plnící výška zásobníku mm 2 600 2 600 2 600 2 600 2 600
Rozměr plnícího otvoru mm 520 x 1920  520 x 1920 520 x 1920  520 x 1920 520 x 1920
Počet secích botek ks 24 / 20 / 18 32 / 26 / 24 32 / 26 / 24 48 / 40 / 36 58 / 48 / 43
Rozteč řádků 2 mm 125 / 150 / 167 125 / 150 / 167 125 / 150 / 167 125 / 150 / 167 125 / 150 / 167
Přítlak secích botek kg 50–120 50–120 50–120 50–120 50–120
Počet disků ks 23 31 31 46 55
Průměr secích disků mm 355 355 355 355 355
Pracovní výkon ha/h 3─4,5 4─6 4─6 6─9 7,2─11,3
Tažný prostředek 1 kW
HP
88
120
103
140
103
140
130
195
155
215
Pracovní rychlost km/h 10─20 10─20 10─20 10─20 10─20
Maximální přepravní rychlost 4 km/h 25 25 25 25 25
Maximální svahová dostupnost ° 6 6 6 6 6
Rozměr pneu - transport   7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
7,5 * 16
420/55 R 17
Počet hydraulických okruhů / tlak bar  2 / 210  2 / 210 2 / 210   2 / 210  2 / 210
Počet hydrospojek / typ    4 / ISO 12,5  4 / ISO 12,5 4 / ISO 12,5   4 / ISO 12,5  4 / ISO 12,5
Beztlaké zpětné vedení (max. 5 bar)    1 / ISO 20  1 / ISO 20 1 / ISO 20   1 / ISO 20  1 / ISO 20
Průtok oleje hydraulického ventilátoru l/min 30─40 30─40 30─40 30─40 30─40
Průtok oleje pro ovládání stroje l/min 30 30 30 30 30
Požadavek na elektrickou soustavu   12 V DC / 25─55 A 12 V DC / 25─55 A 12 V DC / 25─55 A 12 V DC / 25─55 A 12 V DC / 25─55 A
Požadavek na závěs traktoru   TBZ kat. 2 a 3  TBZ kat. 2 a 3  TBZ kat. 2 a 3 TBZ kat. 2 a 3 TBZ kat. 2 a 3
Hmotnost stroje kg 3 500  4 800 4 400 6 800 8 600


1 Doporučený tažný prostředek, skutečná tahová síla se může výrazně měnit podle hloubky zpracování, půdních podmínek, svahovitosti pozemku, opotřebení pracovních orgánů a jejich seřízením.
2 Rozteč řádků 150 mm je určena pouze pro verzi stroje s úzkými pneumatikami. Rozteč řádků 125 / 167 mm je určena pouze pro verzi stroje s širokými pneumatikami.
3 Výbava secího stroje definuje požadavek na elektronickou soustavu traktoru.
4 Přeprava / brzdová soustava: Dodržujte národní ustanovení platná pro přepravu strojů po veřejných komunikacích. Ověřte si zákonná ustanovení platná v dané zemi a předpisy o maximálních přípustných celkových hmotnostech a zatížení náprav a také o nezbytném případném použití brzdové soustavy. Pokud máte další otázky, kontaktujte našeho obchodního zástupce.


Naše produkty neustále zlepšujeme a inovujeme, abychom poskytli co nejlepší řešení pro současné technologické trendy a vyhověli požadavkům zákazníků. Z tohoto důvodu mohou být některé z nabízených produktů vyrobeny odlišně, než jsou uvedeny na webových stránkách. Závazné specifikace a parametry stroje budou potvrzeny při objednání.

Výbava

Fotogalerie

Video

Soubory

Příslušenství

Zobrazovací jednotky

BASIC-Terminal
Výbava
Rozměr displeje 5,7"
ISO-BUS OK
Ovládání snímání průletu osiva OK
Snímání hladiny násypky OK
Snímání otáček ventilátoru OK
Snímání otáček dávkovače OK
Snímání otáček motoru OK
Počet motorů (na dávkování) 3
Ovládání klapek kolejových řádků OK
Zobrazení polohy secí sekce OK
Ovládání pracovního osvětlení OK
Ovládání osvětlení v násypce OK
Ovládání znamenáků OK
Ovládání preemergentního značení OK
Přidání výsevné dávky při práci OK
Mikro výsev OK
Spuštěných obrazovek naráz 1
Vstup pro kamery x
GSM modem x

Müller Elektronik: ISOBUS DRILL-Controller

TOUCH800®
Výbava
Rozměr displeje 8"
ISO-BUS OK
Ovládání snímání průletu osiva OK
Snímání hladiny násypky OK
Snímání otáček ventilátoru OK
Snímání otáček dávkovače OK
Snímání otáček motoru OK
Počet motorů (na dávkování) 3
Ovládání klapek kolejových řádků OK
Zobrazení polohy secí sekce OK
Ovládání pracovního osvětlení OK
Ovládání osvětlení v násypce OK
Ovládání znamenáků OK
Ovládání preemergentního značení OK
Přidání výsevné dávky při práci OK
Mikro výsev OK
Spuštěných obrazovek naráz 2
Vstup pro kamery OK
GSM modem x

Müller Elektronik: ISOBUS DRILL-Controller

SMART570®
Výbava
Rozměr displeje 5,7"
ISO-BUS OK
Ovládání snímání průletu osiva OK
Snímání hladiny násypky OK
Snímání otáček ventilátoru OK
Snímání otáček dávkovače OK
Snímání otáček motoru OK
Počet motorů (na dávkování) 3
Ovládání klapek kolejových řádků OK
Zobrazení polohy secí sekce OK
Ovládání pracovního osvětlení OK
Ovládání osvětlení v násypce OK
Ovládání znamenáků OK
Ovládání preemergentního značení OK
Přidání výsevné dávky při práci OK
Mikro výsev OK
Spuštěných obrazovek naráz 1
Vstup pro kamery x
GSM modem x

Müller Elektronik: ISOBUS DRILL-Controller

Topcon XD+
Výbava
Rozměr displeje 12,1"
ISO-BUS OK
Ovládání snímání průletu osiva OK
Snímání hladiny násypky OK
Snímání otáček ventilátoru OK
Snímání otáček dávkovače OK
Snímání otáček motoru OK
Počet motorů (na dávkování) 3
Ovládání klapek kolejových řádků OK
Zobrazení polohy secí sekce OK
Ovládání pracovního osvětlení OK
Ovládání osvětlení v násypce OK
Ovládání znamenáků OK
Ovládání preemergentního značení OK
Přidání výsevné dávky při práci OK
Mikro výsev OK
Spuštěných obrazovek naráz 5
Vstup pro kamery OK
GSM modem za příplatek

Müller Elektronik: ISOBUS DRILL-Controller

iPad wifi connect
Výbava
Rozměr displeje 11"
ISO-BUS OK
Ovládání snímání průletu osiva OK
Snímání hladiny násypky OK
Snímání otáček ventilátoru OK
Snímání otáček dávkovače OK
Snímání otáček motoru OK
Počet motorů (na dávkování)
Ovládání klapek kolejových řádků OK
Zobrazení polohy secí sekce OK
Ovládání pracovního osvětlení OK
Ovládání osvětlení v násypce OK
Ovládání znamenáků OK
Ovládání preemergentního značení OK
Přidání výsevné dávky při práci OK
Mikro výsev OK
Spuštěných obrazovek naráz
Vstup pro kamery OK
GSM modem OK

ISOBUS DRILL-Controller

x Nelze dokoupit
OK V základní výbavě

Volitelná výbava

Hydraulicky sklápěné znamenáky

Znamenáky ovládané hydraulicky a automaticky přes řídící systém.

Značení kolejových řádků

Hydraulicky ovládané značkovače pro dobrou orientaci aplikační techniky po pozemku před vzejitím porostu.

Plnící šnekový dopravník

Snadné plnění zásobníku osivem i hnojivem ze země pro Falcon 6 Compact a  Falcon 7,2 Compact.

Pracovní osvětlení stroje

Kvalitní LED reflektory s velkou svítivostí pro komfortní práci při snížené viditelnosti.

Nerezové síto

Nerezové síto zabraňuje vniknutí cizích předmětů do zásobníku.

Sada čepů pro závěs TBZ kategorie 2
„Y“ adaptéry sloučení secích hadic pro setí ½ secích botek
Ventilátor s chladičem
Klapky kolejových řádků

Pro úsporu osiva a hnojiva.

Hydromotor pro pohon ventilátoru přes PTO traktoru

Řešení pro tažné prostředky s nedostatečnými parametry hydraulického systému.
