Modulární řešení

 Modulární secí vůz Falcon SW

Široké možnosti aplikace hnojiv a setí více plodin v jedné operaci

Modulární secí vůz Falcon SWModulární secí vůz Falcon SW

Modulární secí vůz Falcon SWModulární secí vůz Falcon SW

Technologie

Modulární secí vůz Falcon SW

1 Zóna kypření stop kol traktoru. Dokonalé prokypření kolejí eliminuje nerovnoměrné vzcházení rostlin po zasetí.
2 Zóna kypření stop kol zásobníkového vozu. Dokonalé prokypření kolejí eliminuje nerovnoměrné vzcházení rostlin po zasetí.
3 Zóna tvorby seťového lůžka a ukládání osiva. Dvojdiskové secí botky účinně vytváří utužené seťové lůžko (V drážku) a precizně ukládají osivo do požadované hloubky. Díky vysokému přítlaku lze na secí botky přenést až 70% hmotnosti celého stroje. Utužené seťové lůžko a V drážka zajišťují výborný kontakt osiva s půdou a půdní vodou.
4 Zóna bočního přimáčknutí osiva. Kopírovací kolečko stlačí V drážku s osivem, díky čemuž dojde k bočnímu přimáčknutí osiva k půdě. Nad osivem zůstává kyprý prostor pro snadné vzcházení rostlin.
5 Zóna zakrytí osiva a urovnání povrchu půdy. Integrovaný prutový zavlačovač zajistí výborné zakrytí osiva a precizní urovnání povrchu půdy.

Technika

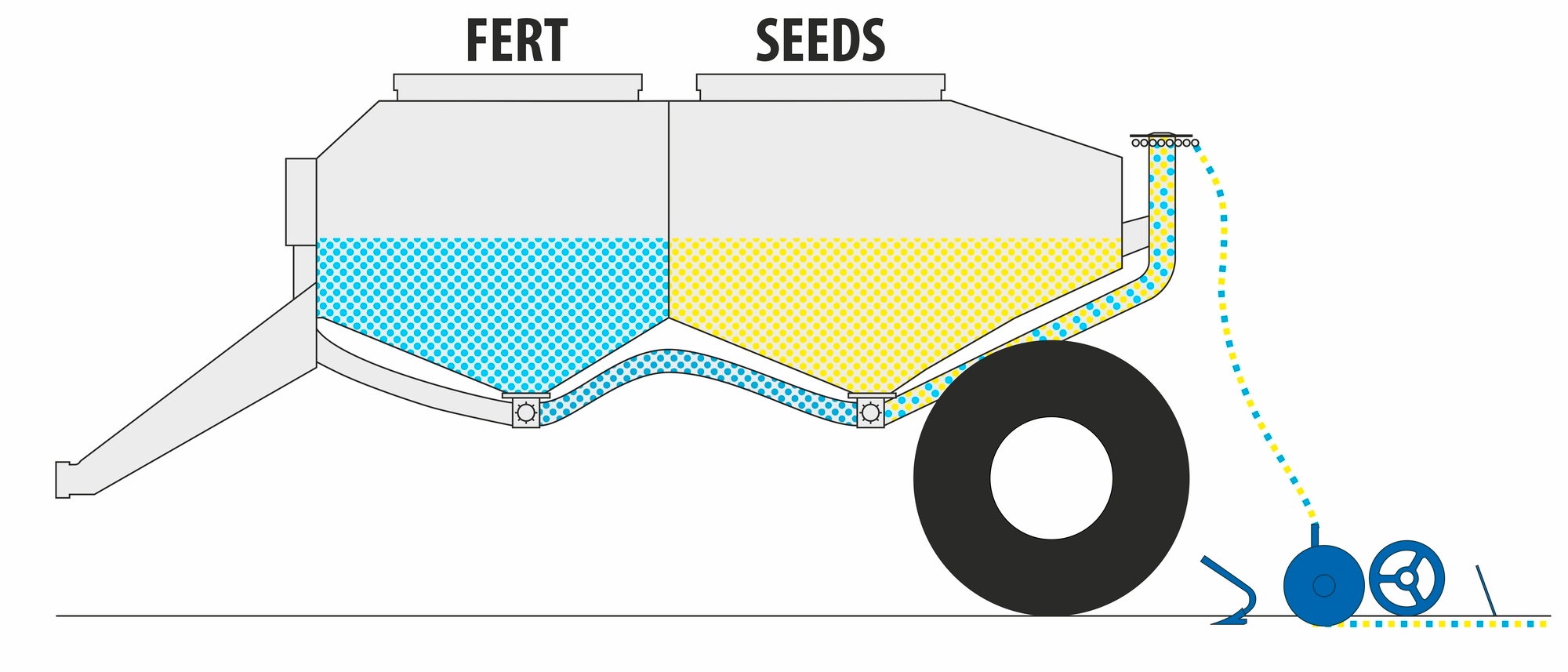

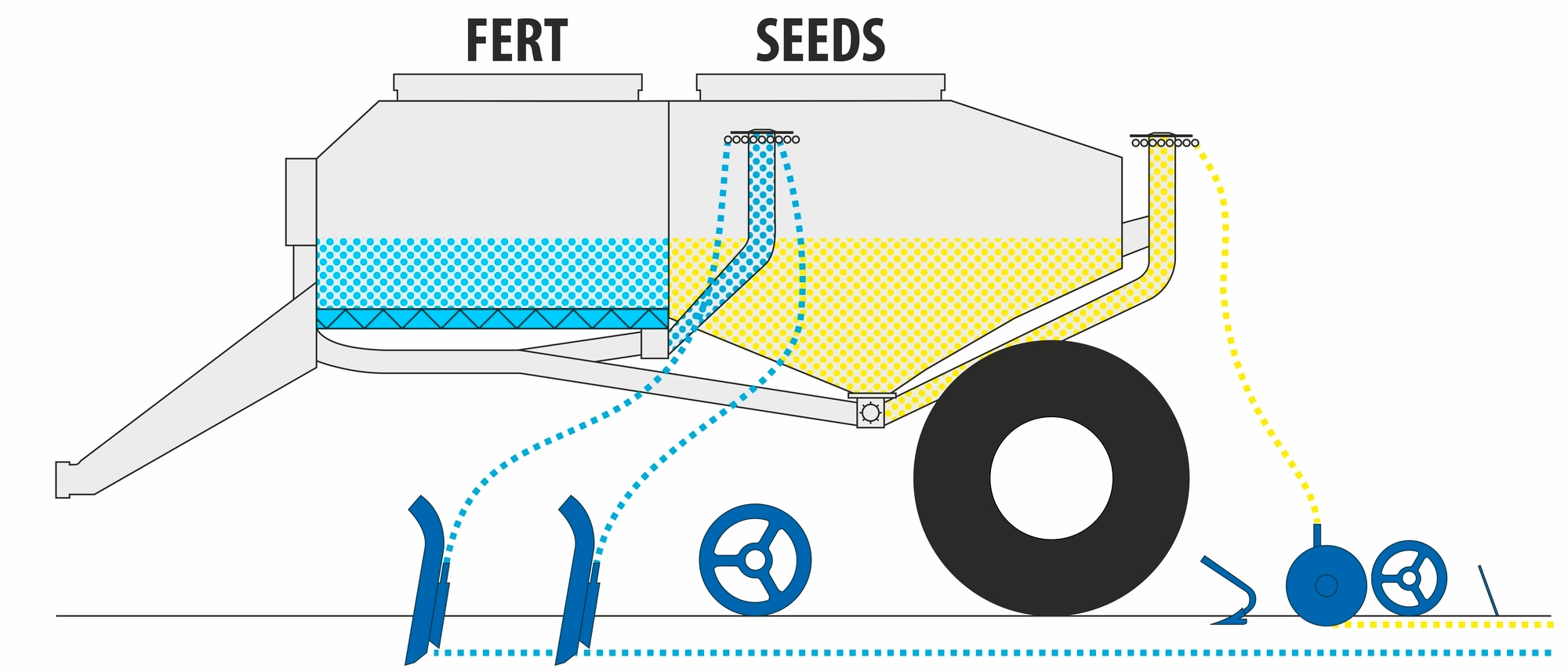

Modulární secí vůz Falcon SW Fert+ & dvoudisková secí sekce

  1. Kypřiče stop kol traktoru
  2. Přihnojovací disková sekce
  3. Transportní náprava
  4. Dvoudisková secí sekce

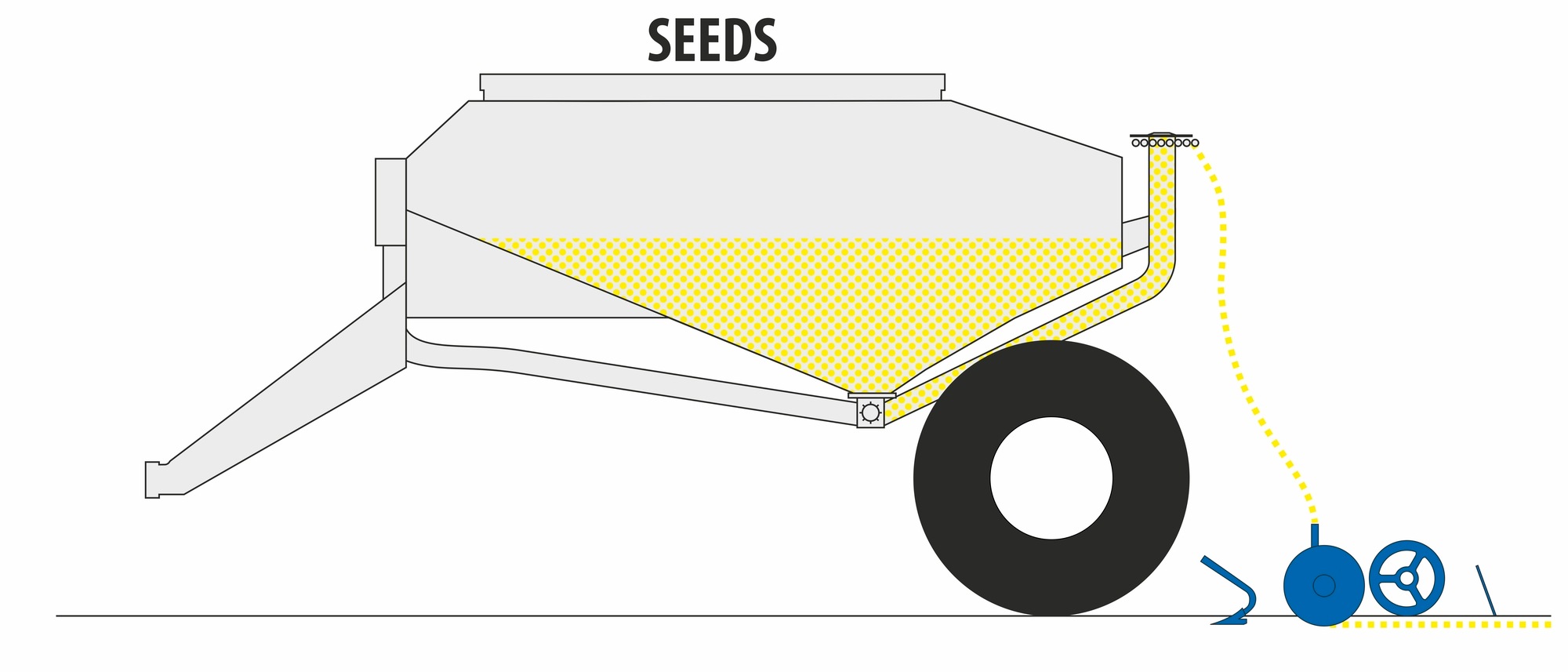

Modulární secí vůz Falcon SW & dvoudisková secí sekce

  1. Kypřiče stop kol traktoru
  2. Transportní náprava
  3. Dvoudisková secí sekce

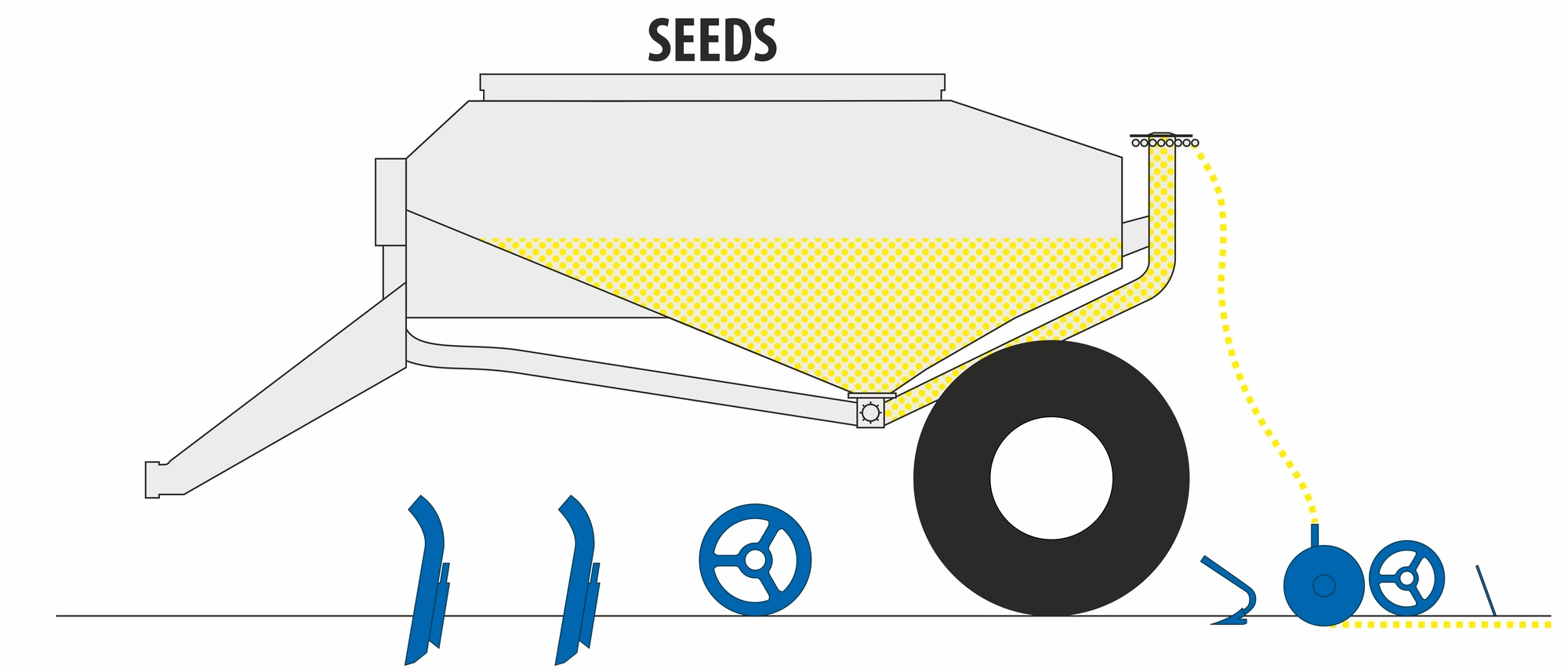

Modulární secí vůz Falcon SW & přesné setí širokořádkových plodin

  1. Možnost umístění volitelné předzpracující sekce
  2. Transportní náprava
  3. Volitelná zadní sekce přes TBZ

Několik technologií setí a přípravy půdy stejným strojem

Falcon SW je modulární nosič skládající se z jednokomorového zásobníku o objemu 4 m3 (případně dvoukomorového zásobníku o objemu 6 m3), dávkovače, ventilátoru, jednoduché transportní nápravy, řídící jednotky, ale hlavně tříbodového závěsu, přes který se mohou připojit různá závěsná zařízení. K nosiči Falcon SW je možné připojit širokozáběrovou výsevnou secí sekci pro výsev úzkořádkových plodin, nesený secí stroj k setí širokořádkových plodin a nesený kypřič pro pásové zpracování půdy Strip-Till.

Falcon SW je možno dále dovybavit volitelnou předzpracující sekcí, obdobně jako u modulárního secího stroje Falcon. Sekce lze libovolně zaměňovat dle zvolené technologie.

Falcon SW je modulární nosič skládající se z jednokomorového zásobníku o objemu 4 m3 (případně dvoukomorového zásobníku o objemu 6 m3), dávkovače, ventilátoru, jednoduché transportní nápravy, řídící jednotky, ale hlavně tříbodového závěsu, přes který se mohou připojit různá závěsná zařízení. K nosiči Falcon SW je možné připojit širokozáběrovou výsevnou secí sekci pro výsev úzkořádkových plodin, nesený secí stroj k setí širokořádkových plodin a nesený kypřič pro pásové zpracování půdy Strip-Till.

Falcon SW je možno dále dovybavit volitelnou předzpracující sekcí, obdobně jako u modulárního secího stroje Falcon. Sekce lze libovolně zaměňovat dle zvolené technologie.

Závěsná zařízení

Širokozáběrová výsevná sekce pro výsev úzkořádkových plodin
Výsevná sekce se vyznačuje jednoduchostí a širokým záběrem. Ve spojení s Falconem SW zajistí vysoký pracovní výkon pro setí běžných úzkořádkových plodin (obiloviny, řepka, luskoviny apod.). Současně umožňuje nezávislý výsev 2 plodin. Rozteč botek činí 12,5 cm s možností přepnutí na 25 cm, nebo 15 cm s možností přepnutí 30 cm.
Nesený secí stroj pro výsev širokořádkových plodin
Výsevné jednotky pro výsev širokořádkových plodin (např. kukuřice a slunečnice) nám ve spojení s aplikací hnojiva z modulárního nosiče Falcon SW zajistí výsev a zároveň aplikaci hnojiva v jedné operaci. Aplikace hnojiva je zajištěna dvěma aplikátory pro aplikaci hnojiva z obou stran rostlin. Varianty: 6 - 12 řádků
Nesený kypřič pro pásové zpracování půdy Strip-Till
Kypřič Strip-Till ve spojení s Falcon SW umožňuje zpracovávat půdu v pásech (technologie STRIP TILL), které mají mj. veliký vliv na protierozní opatření. Při pásovém zpracovávání půdy je půda zpracovávána v pásech do hloubky až 35 cm. Do prokypřených pásů lze současně aplikovat hnojivo pro zásobní hnojení.

Jednoduchá obsluha

Díky naprostému minimu seřizovacích a mazacích míst je obsluha, ovládání ale i následná údržba velmi jednoduchým úkonem, který zvládne každý.

  • Snadné nastavení hloubky setí, přítlaku botek a výsevné dávky.
  • Jednoduchý elektronický systém s intuitivním ovládáním.
  • Minimum seřizovacích míst.
  • Minimum mazacích míst.
Výborné kopírování terénu
Pružná konstrukce rámu výborně tlumí rázy a kopíruje terén.
Detail TBZ
Jednoduchá agregace zadní sekce přes TBZ (sekce jsou jednoduše vyměnitelné).
Objemný zásobník
Jednokomorový zásobník 4 m3 nebo dvoukomorový 6 m3.
Detail bočních úchytů přední sekce
Možnost agregace přední sekce.
Agregace s traktorem
Agregace do spodních ramen závěsu TBZ.
Parkovací noha
2 hadicové vzduchové brzdy
Přetlakový zásobník

Chytře řešená konstrukce stroje

Dávkovač Farmet
Moderní válečkový dávkovač s výměnnými válečky.

Parametry

 Technické parametry  Jednotky Falcon SW
Transportní šířka mm 3 000
Transportní výška mm 2 900─4 000
Celková délka stroje mm
Objem zásobníku bez přihnojení l 4 000 / 6 000
Objem zásobníku s přihnojením
(rozdělení 40:60)
l 6 000 / 8000
Plnící výška zásobníku mm 2 650
Rozměr plnícího otvoru bez přihnojení /
s přihnojením
m 2 x 0,52 /
1,2 x 0,52
Pracovní rychlost km/h 10─20
Maximální přepravní rychlost 2 km/h 25
Maximální svahová dostupnost ° 6
Rozměr pneu - transport   700/50-22,5
Typ brzdy / rozvod 1, 2   vzduch / dvouhadicový
Potřebný tlak 1 kPa 8,5
Počet hydraulických okruhů / tlak bar 4 / 200
Počet hydrospojek / typ   6 / ISO 12,5
Beztlaké zpětné vedení (max. 5 bar)   1 / ISO 20
Průtok oleje hydraulického ventilátoru l/min 30─40
Průtok oleje pro ovládání stroje l/min 50─60
Požadavek na elektrickou soustavu   12 V DC / 40 A
Požadavek na závěs traktoru   TBZ kat. 3
Hmotnost stroje kg 6 500─7 140


1 Alternativa hydraulické brzdy / provozní tlak 130 ± 5 bar.
2 Přeprava / brzdová soustava: Dodržujte národní ustanovení platná pro přepravu strojů po veřejných komunikacích. Ověřte si zákonná ustanovení platná v dané zemi a předpisy o maximálních přípustných celkových hmotnostech a zatížení náprav a také o nezbytném případném použití brzdové soustavy. Pokud máte další otázky, kontaktujte našeho obchodního zástupce.

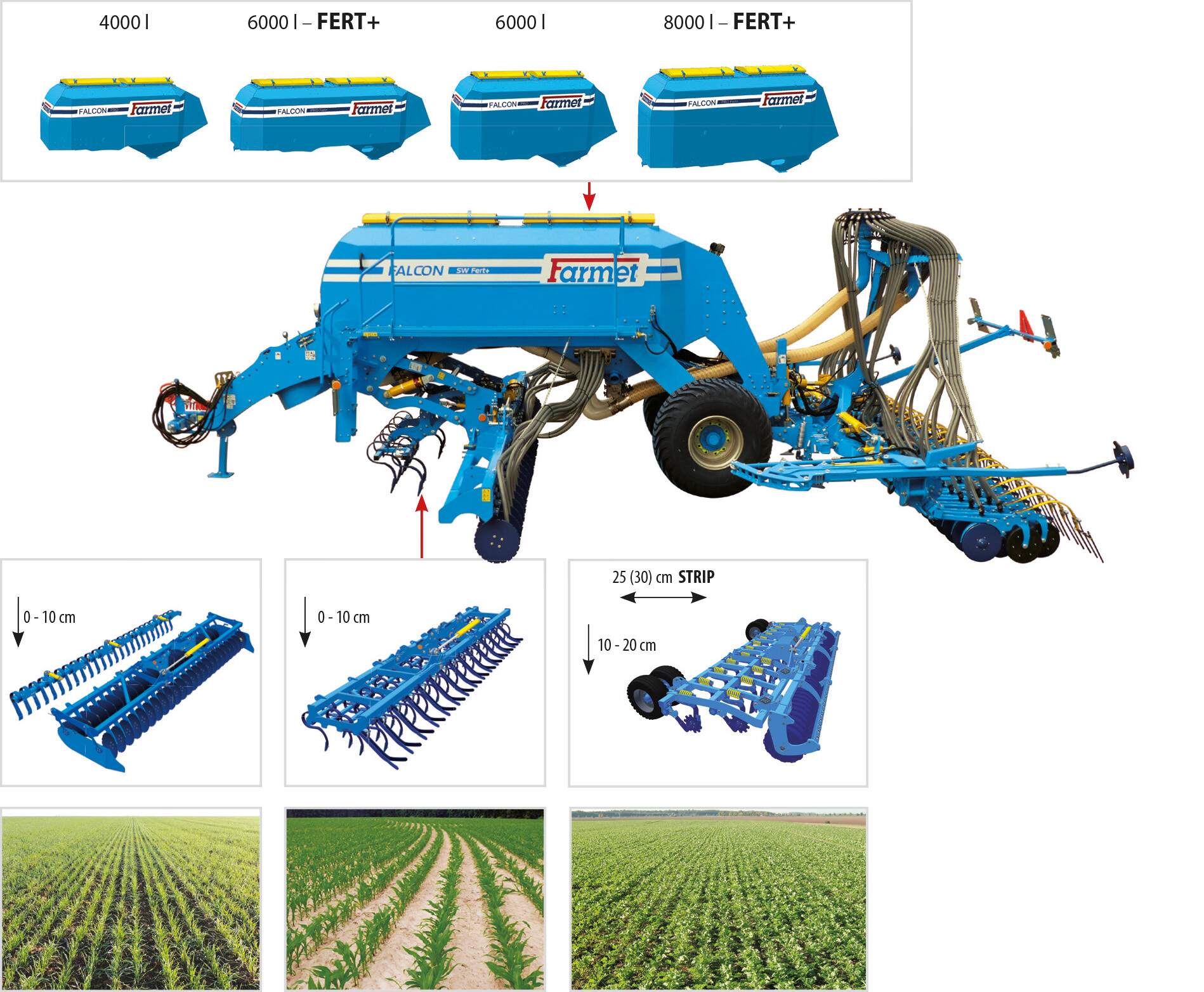

Modularita

Široký výběr variant pracovních sekcí

Vybírat můžete z široké nabídky variant v každé pracovní sekci podle zvolené technologie setí či zpracování půdy s aplikací hnojiva. Zvolit si můžete velikost zásobníku, předzpracující sekci, secí sekci i sekci na zpracování půdy.

Zásobník

Objemný zásobník
Zásobník o objemu 4 m3, na přání lze dodat dvoukomorový zásobník o objemu 6 m3 s rozdělením osiva a hnojiva 60:40.

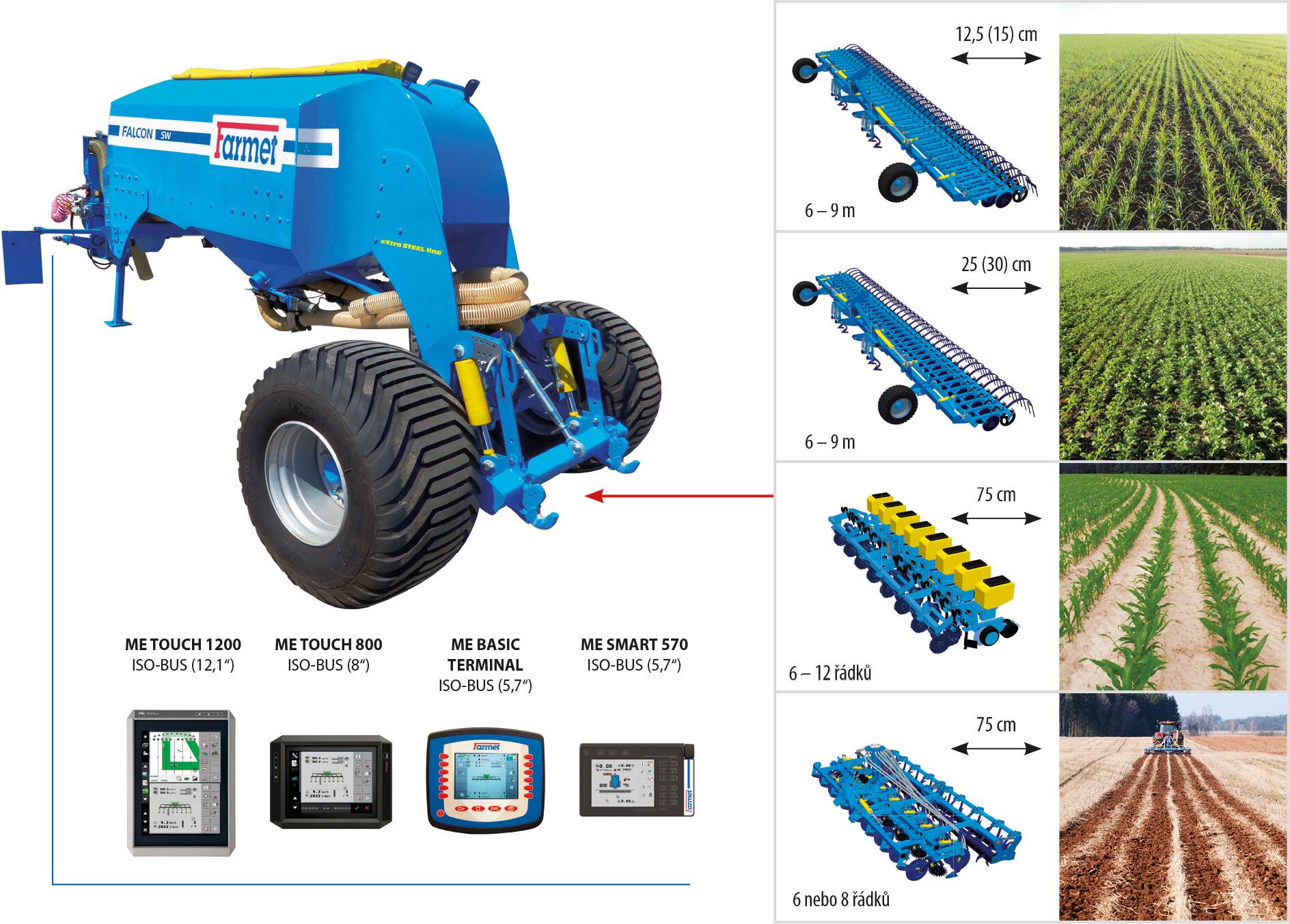

Zadní sekce

Připojení přes závěs TBZ kat. 3.

Dvoudisková secí sekce (rozteč 125 / 150 mm), až do pracovní šířky 9 metru
Rozteč 125 / 150 mm – vhodné pro setí obilovin, luskovin.

Dvoudisková secí sekce (rozteč 250 / 300 mm), až do pracovní šířky 8 metru
Rozteč 250 / 300 mm – v kombinaci s předzpracující třířadou dlátovou sekcí STRIP TILL je vhodná pro pásové zpracování půdy, setí s možností přihnojení v jedné linii do hloubky až 200 mm. Ideální pro setí řepky ozimé.

Dvoudisková secí sekce (rozteč 375 mm), až do pracovní šířky 8 metru
Rozteč 375 mm – v kombinaci s předzpracující dvouřadou dlátovou sekcí STRIP TILL je vhodná pro pásové zpracování půdy, setí s možností přihnojení v jedné linii do hloubky až 300 mm. Vhodné pro setí řepky ozimé či speciálních plodin.

Přesné setí širokořádkových plodin, pracovní šířka 6 / 8 / 12 řádků při rozteči 70 / 75 cm
Pro setí širokořádkových plodin (kukuřice, slunečnice). S možností přihnojení z obou stran řádku.

Pásové zpracování půdy Strip-Till s aplikací zásobního hnojiva
Technologie pásového zpracování půdy hloubkovým prokypřením do hloubky až 35 cm s aplikací hnojiva do kořenové zóny. Rozteč 75 cm.

Předzpracující sekce

Modulární secí vůz Falcon SW umožňuje práci bez přední předzpracující sekce. Na přání lze agregovat předzpracující sekce

Předzpracující disková sekce pro celoplošné zpracování půdy
Univerzální pracovní sekce, zpracování půdy do hloubky seťového lůžka, max 100 mm. Možnost kombinace s lopatkovým předním smykem Flexi-board.

Flexi-board - lopatkový přední smyk
Pro rovnoměrné rozprostření hrud a rostlinných zbytků po celém záběru stroje. Rozhození větších hrud pod kola válce.

Předzpracující 4-řadá dlátová sekce pro celoplošné zpracování půdy
Vhodná zejména do vlkých podmínek - setí jařin.

Předzpracující 2-řadá dlátová sekce, rozteč 250 (300) mm pro technologii STRIP-TILL + diskový válec o průměru 580 mm
Pásové prokypření s možností přihnojování granulovanými hnojivy do hloubky až 250 mm.

Doporučené kombinace modulací secího vozu Falcon SW

  Hlavní plodiny  Přední předzpracující sekce  Zadní výsevná či zpracující sekce  Možnost přihnojení
 Obilí  obiloviny
luskoviny
 bez předzpracující sekce
disková sekce
disková sekce + Flexi-board
Flexi-board
4-řadá dlátková sekce
 dvoudisková výsevná sekce pro výsev úzkořádkových plodin
(rozteč 12,5 / 15 cm)
NE
 Kukuřice  kukuřice
slunečnice
bez předzpracující sekce
disková sekce
disková sekce + Flexi-board
Flexi-board
4-řadá dlátková sekce
přesné setí širokořádkových plodin
(rozteč 70 / 75 cm)
ANO
 Řepka  řepka ozimá

 dlátová sekce STRIP
(rozteč 25 / 30 cm)
dlátová sekce STRIP
(rozteč 37,5 cm)

 dvoudisková výsevná sekce s výsevem v linii zpracování půdy
(rozteč 25 / 30 cm nebo 37,5 cm)
 ANO
 Strip-till

 základní zpracování půdy pro širokořádkové plodiny:

kukuřice
slunečnice

 bez předzpracující sekce  pásové zpracování půdy STRIP-TILL s aplikací hnojiva do zásobní zóny
(rozteč 75 cm)
 ANO

Výbava

Fotogalerie

Video

Soubory

Příslušenství

Zobrazovací jednotky

BASIC-Terminal
Výbava
Rozměr displeje 5,7"
ISO-BUS OK
Ovládání snímání průletu osiva OK
Snímání hladiny násypky OK
Snímání otáček ventilátoru OK
Snímání otáček dávkovače OK
Snímání otáček motoru OK
Počet motorů (na dávkování) 3
Ovládání klapek kolejových řádků OK
Zobrazení polohy secí sekce OK
Ovládání pracovního osvětlení OK
Ovládání osvětlení v násypce OK
Ovládání znamenáků OK
Ovládání preemergentního značení OK
Přidání výsevné dávky při práci OK
Mikro výsev OK
Spuštěných obrazovek naráz 1
Vstup pro kamery x
GSM modem x

Müller Elektronik: ISOBUS DRILL-Controller

TOUCH800®
Výbava
Rozměr displeje 8"
ISO-BUS OK
Ovládání snímání průletu osiva OK
Snímání hladiny násypky OK
Snímání otáček ventilátoru OK
Snímání otáček dávkovače OK
Snímání otáček motoru OK
Počet motorů (na dávkování) 3
Ovládání klapek kolejových řádků OK
Zobrazení polohy secí sekce OK
Ovládání pracovního osvětlení OK
Ovládání osvětlení v násypce OK
Ovládání znamenáků OK
Ovládání preemergentního značení OK
Přidání výsevné dávky při práci OK
Mikro výsev OK
Spuštěných obrazovek naráz 2
Vstup pro kamery OK
GSM modem x

Müller Elektronik: ISOBUS DRILL-Controller

TOUCH1200®
Výbava
Rozměr displeje 12,1"
ISO-BUS OK
Ovládání snímání průletu osiva OK
Snímání hladiny násypky OK
Snímání otáček ventilátoru OK
Snímání otáček dávkovače OK
Snímání otáček motoru OK
Počet motorů (na dávkování) 3
Ovládání klapek kolejových řádků OK
Zobrazení polohy secí sekce OK
Ovládání pracovního osvětlení OK
Ovládání osvětlení v násypce OK
Ovládání znamenáků OK
Ovládání preemergentního značení OK
Přidání výsevné dávky při práci OK
Mikro výsev OK
Spuštěných obrazovek naráz 5
Vstup pro kamery OK
GSM modem OK

Müller Elektronik: ISOBUS DRILL-Controller

SMART570®
Výbava
Rozměr displeje 5,7"
ISO-BUS OK
Ovládání snímání průletu osiva OK
Snímání hladiny násypky OK
Snímání otáček ventilátoru OK
Snímání otáček dávkovače OK
Snímání otáček motoru OK
Počet motorů (na dávkování) 3
Ovládání klapek kolejových řádků OK
Zobrazení polohy secí sekce OK
Ovládání pracovního osvětlení OK
Ovládání osvětlení v násypce OK
Ovládání znamenáků OK
Ovládání preemergentního značení OK
Přidání výsevné dávky při práci OK
Mikro výsev OK
Spuštěných obrazovek naráz 1
Vstup pro kamery x
GSM modem x

Müller Elektronik: ISOBUS DRILL-Controller

x Nelze dokoupit
OK V základní výbavě
