Technologie

Secí stroj Impact PS

1 Zóna ukládání hnojiv. Hnojivo je uloženo cca 5 cm vedle osiva do hloubky 6–12 cm. Při ukládání hnojiva zároveň dochází k částečnému hutnění seťového lůžka.
2 Zóna rozhrnutí rostlinných zbytků. Hvězdicové rozhrnovače rostlinných zbytků zajistí účinné vyčištění rostlinných zbytků z prostoru setí.
3 Zóna tvorby seťového lůžka a ukládání osiva. Dvojdiskové secí botky účinně vytváří utužené seťové lůžko (V drážku) a precizně ukládají osivo do požadované hloubky. Díky vysokému přítlaku lze na secí botky přenést až 70% hmotnosti celého stroje. Utužené seťové lůžko a V drážka zajišťují výborný kontakt osiva s půdou a půdní vodou.
4 Zóna pro zamáčknutí osiva do V drážky a jeho ustálení na přesném místě.
5 Zóna bočního přimáčknutí osiva. Kopírovací kolečko stlačí V drážku s osivem, díky čemuž dojde k bočnímu přimáčknutí osiva k půdě. Nad osivem zůstává kyprý prostor pro snadné vzcházení rostlin.

Technika

Secí stroj Impact PS

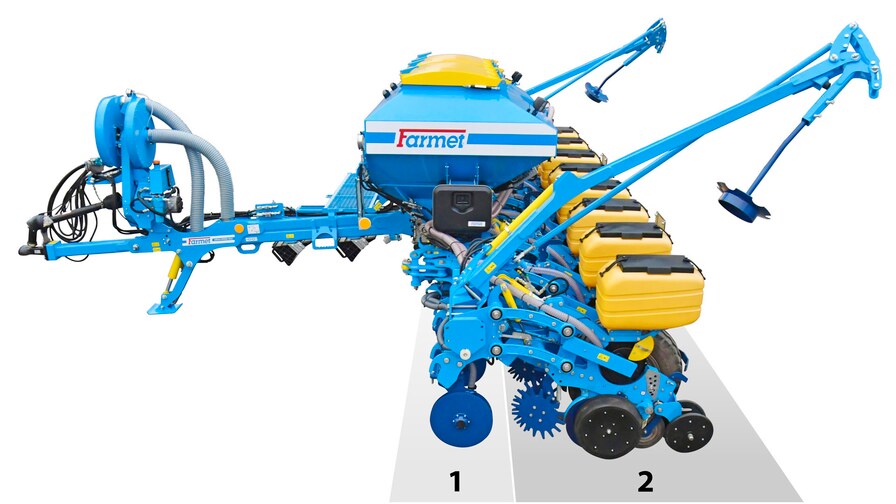

  1. Přihnojení diskovými jednotkami.
  2. Secí jednotky přesného setí.

Impact je určený k přesnému výsevu širokořádkových plodin (kukuřice, slunečnice, řepka) s možností přihnojení granulovanými hnojivy.

Impact je určený k přesnému výsevu širokořádkových plodin (kukuřice, slunečnice, řepka) s možností přihnojení granulovanými hnojivy.

Elektronický systém kontroly výsevu

Secí jednotky jsou vybaveny vysoce pokrokovým systémem kontroly výsevu Müller ISOBUS PLANTER-Controller. Speciální senzory snímají každé jednotlivé zrno a přesně vyhodnotí, zda se vyskytují mezery nebo dvojáky. Veškeré informace o práci secího stroje se zobrazují na ISO-bus terminálu v traktoru. Obsluha má tedy neustále okamžitou kontrolu všech funkcí stroje a může přizpůsobit jeho seřízení a rychlost pojezdu okamžitým půdním podmínkám.

Vysoká stabilita secích botek a přesné uložení osiva.

Přesné uložení hnojiva pod osivo i v těžkých podmínkách

Vysoký výkon a kvalita práce

  • Vysoká pracovní rychlost 10 – 15 km/h, vysoká spolehlivost výsevu.
  • Vysoce pokrokový systém elektronické kontroly jednocení každého zrna.
  • Elektronická kontrola všech funkcí stroje během práce – systém ISO bus.
  • Přihnojení diskovými jednotkami.
  • Pásové předzpracování půdy a vytvoření seťového lůžka.

Vysoký výkon a kvalita práce

  • Vysoká pracovní rychlost 10 – 15 km/h, vysoká spolehlivost výsevu.
  • Vysoce pokrokový systém elektronické kontroly jednocení každého zrna.
  • Elektronická kontrola všech funkcí stroje během práce – systém ISO bus.
  • Přihnojení diskovými jednotkami.
  • Pásové předzpracování půdy a vytvoření seťového lůžka.

Výsev do připravené půdy po orbě (konvenční technologie)

Výsev do připravené půdy po kypření

Strip-till technologie výsevu do prokypřených pásů

Robustní konstrukce

Zušlechtěné vysokopevnostní materiály ve spojení s technologií eXtra STEEL line jsou zárukou dlouhé životnosti našich strojů i v těch nejtěžších podmínkách.

  • Na klíčových uzlech použity zušlechtěné vysokopevnostní materiály pro dlouhodobou životnost
Opěrná pojezdová kola
Jízda po vlastních kolech nezatěžuje tažný prostředek.
Dvojdiskové secí jednotky
Osvědčené secí jednotky s hydraulickým přítlakem až 350 kg na jednotku.
Odpružené uložení paralelogramu
Zamezení přechodu případných vibrací na secí jednotku.
Hydroblok
Agregace traktoru i se 2 okruhy.
Systém sklápění
Sklopení z 6 m do 3 m. Splňuje transportní šířku na silnici.
Přesný výsev širokořádkových plodin
Přesný výsev širokořádkových plodin s roztečí 70 nebo 75 cm.
Přesné dávkování osiva
Přesné dávkování osiva zajištěné prověřeným dávkovačem.

Velký přítlak secích botek: až 350 kg

Jednoduchá obsluha

Díky naprostému minimu seřizovacích a mazacích míst je obsluha, ovládání ale i následná údržba velmi jednoduchým úkonem, který zvládne každý.

Nastavení hloubky přihnojení
Nastavení klipy na opěrných kolech.
Nastavení hloubky setí
Nastavení svorníkem na secí jednotce.
Sklopná lávka
Snadný přístup při plnění k zásobníkům hnojiva.
Znamenáky hydraulicky ovládané
Hydraulicky ovládané znamenáky s mechanickým jištěním proti přetížení (střižný šroub).
Rychloupínací systém botky přihnojení
Možnost setí s přihnojením, nebo bez.
Systém přetlakového dávkování hnojiva
Rozsah přihnojení 40–250 kg/ha, lehce nastavitelný pomocí výměnných válečků. Elektronicky řízené dávkování.
Kombinovaný systém dopravy hnojiva a osiva
Přetlakový systém dávkování hnojiva, podtlakový systém dávkování osiva.

Parametry

Technické parametry  Jednotky Impact 8 PS
Pracovní šířka mm 5 600 / 6 000
Transportní šířka mm 3 000
Výška stroje (bez / se znamenáky) mm  2 400 / 2 595
Celková délka stroje mm 5 200
Hloubka přihnojení mm 60─120
Hloubka setí mm 10─90
Objem zásobníku na osivo l 70 x 8
Objem zásobníků na hnojivo l 2 100
Počet secích jednotek ks 8
Rozteč řádků  mm 700 / 750
Rozsah vertikálního kopírování secích jednotek  mm ± 150
Šířka kopírovacích formovacích koleček secích jednotek  mm 113
Přítlak secích botek kg max 350
Průměr secích disků mm 380
Přítlak disků aplikátorů hnojiva kg 150
Průměr disků aplikátorů hnojiva mm 405
Pracovní výkon ha/h 5,7─6,8
Tažný prostředek 1 kW
HP
90
120
Pracovní rychlost km/h 10─15
Maximální svahová dostupnost °
Počet hydraulických okruhů / tlak bar 2─3 / 200
Počet hydrospojek / typ    4─6 / ISO 12,5
Průtok oleje pro ovládání stroje l/min 30
Požadavek na elektrickou soustavu  A 30
Požadavek na závěs traktoru   TBZ kat. 2 a 3; spodní závěs K80
Hmotnost stroje kg 4 150

1 Doporučený tažný prostředek, skutečná tahová síla se může výrazně měnit podle hloubky zpracování, půdních podmínek, svahovitosti pozemku, opotřebení pracovních orgánů a jejich seřízením.
Přeprava / brzdová soustava: Dodržujte národní ustanovení platná pro přepravu strojů po veřejných komunikacích. Ověřte si zákonná ustanovení platná v dané zemi a předpisy o maximálních přípustných celkových hmotnostech a zatížení náprav a také o nezbytném případném použití brzdové soustavy. Pokud máte další otázky, kontaktujte našeho obchodního zástupce.

Naše produkty neustále zlepšujeme a inovujeme, abychom poskytli co nejlepší řešení pro současné technologické trendy a vyhověli požadavkům zákazníků. Z tohoto důvodu mohou být některé z nabízených produktů vyrobeny odlišně, než jsou uvedeny na webových stránkách. Závazné specifikace a parametry stroje budou potvrzeny při objednání.

Výbava

Příslušenství

Zobrazovací jednotky

Topcon XD+
Výbava
Rozměr displeje 12,1"
Ovládání snímání průletu osiva OK
Snímání hladiny násypky OK
Snímání otáček ventilátoru OK
Snímání otáček dávkovače OK
Snímání otáček motoru OK
Počet motorů (na dávkování) 3
Ovládání klapek kolejových řádků OK
Zobrazení polohy secí sekce OK
Ovládání pracovního osvětlení OK
Ovládání osvětlení v násypce OK
Ovládání znamenáků OK
Ovládání preemergentního značení OK
Přidání výsevné dávky při práci OK
Mikro výsev OK
Spuštěných obrazovek naráz 5
Vstup pro kamery OK
GSM modem za příplatek

Müller Elektronik: ISOBUS DRILL-Controller

ME TOUCH800®
Výbava
Rozměr displeje 8"
Ovládání snímání průletu osiva OK
Snímání hladiny násypky OK
Snímání otáček ventilátoru OK
Snímání otáček dávkovače OK
Snímání otáček motoru OK
Počet motorů (na dávkování) 3
Ovládání klapek kolejových řádků OK
Zobrazení polohy secí sekce OK
Ovládání pracovního osvětlení OK
Ovládání osvětlení v násypce OK
Ovládání znamenáků OK
Ovládání preemergentního značení OK
Přidání výsevné dávky při práci OK
Mikro výsev OK
Spuštěných obrazovek naráz 2
Vstup pro kamery OK
GSM modem x

Müller Elektronik: ISOBUS DRILL-Controller

ME BASIC-Terminal
Výbava
Rozměr displeje 5,7"
Ovládání snímání průletu osiva OK
Snímání hladiny násypky OK
Snímání otáček ventilátoru OK
Snímání otáček dávkovače OK
Snímání otáček motoru OK
Počet motorů (na dávkování) 3
Ovládání klapek kolejových řádků OK
Zobrazení polohy secí sekce OK
Ovládání pracovního osvětlení OK
Ovládání osvětlení v násypce OK
Ovládání znamenáků OK
Ovládání preemergentního značení OK
Přidání výsevné dávky při práci OK
Mikro výsev OK
Spuštěných obrazovek naráz 1
Vstup pro kamery x
GSM modem x

Müller Elektronik: ISOBUS DRILL-Controller

ME SMART570®
Výbava
Rozměr displeje 5,7"
Ovládání snímání průletu osiva OK
Snímání hladiny násypky OK
Snímání otáček ventilátoru OK
Snímání otáček dávkovače OK
Snímání otáček motoru OK
Počet motorů (na dávkování) 3
Ovládání klapek kolejových řádků OK
Zobrazení polohy secí sekce OK
Ovládání pracovního osvětlení OK
Ovládání osvětlení v násypce OK
Ovládání znamenáků OK
Ovládání preemergentního značení OK
Přidání výsevné dávky při práci OK
Mikro výsev OK
Spuštěných obrazovek naráz 1
Vstup pro kamery x
GSM modem x

Müller Elektronik: ISOBUS DRILL-Controller

x Nelze dokoupit
OK V základní výbavě

Volitelná výbava

Formovací kola loukoťová
Formovací kola plná
Zahrnovací kola kovová
Zamačkávací kolo
Zahrnovací kola pryžová
Coulter rovný
Rozhrnovací hvězdice
Volitelné výsevní kotouče
